基于STM32WB55_NUCLEO开发与手机配对进行数值比较经验分享

[复制链接]
攻城狮Melo 发布时间:2023-4-10 21:19
概述
    本篇文章主要介绍如何使用STM32CubeMX对生成STM32WB工程,并通过与STM32WB配对,查看STM32WB与手机端的数值是否相等。

6 V! Y+ b! k+ x2 Q* S硬件准备$ }3 f: L& H, T% E

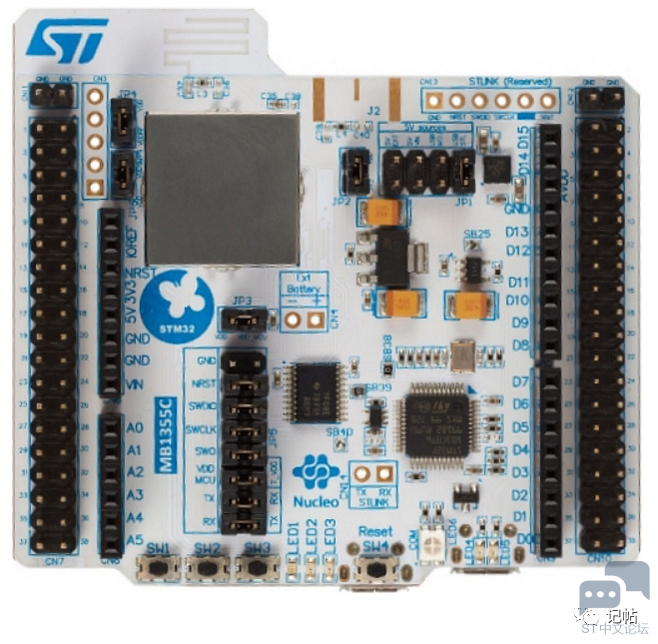

    首先需要准备一个开发板,这里我准备的是NUCLEO-WB55RG 的开发板:
2 Z9 ]( R) A3 D! @

. ]- V& ]- ^4 t3 p设置配对方法

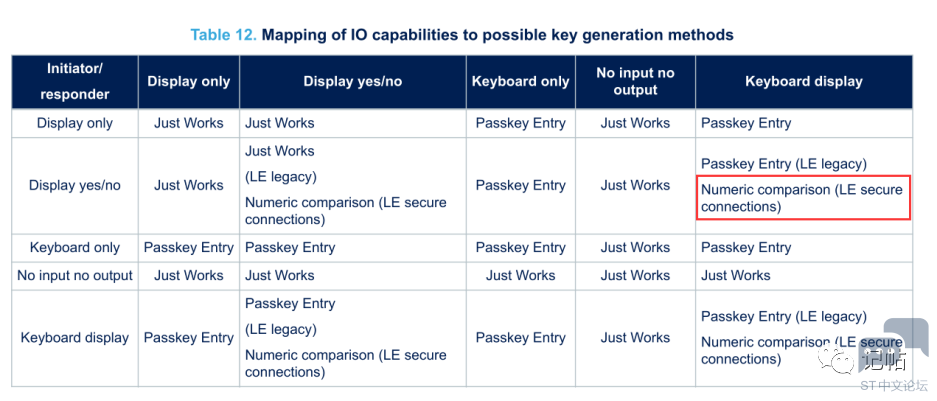

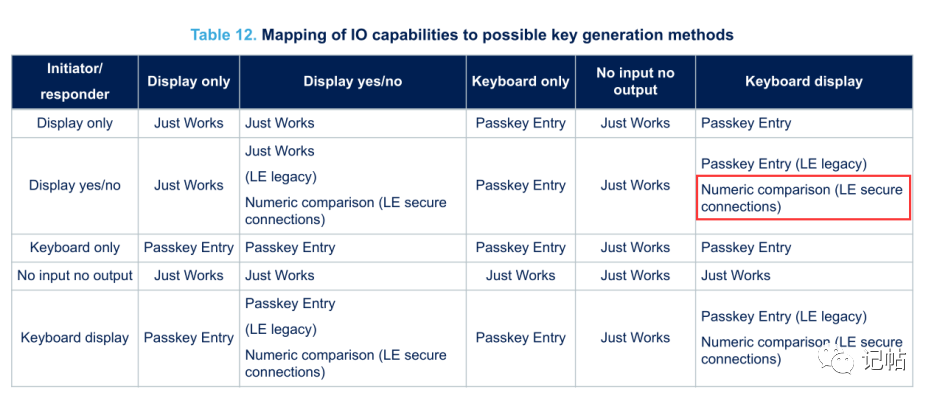

    由下表可知,当设置为Numeric comparison(数字比较)时候,需要设置为Display yes/no。
4 _4 q) F5 I, J, A3 i# N
# \- R0 K( p5 d3 P. b' I

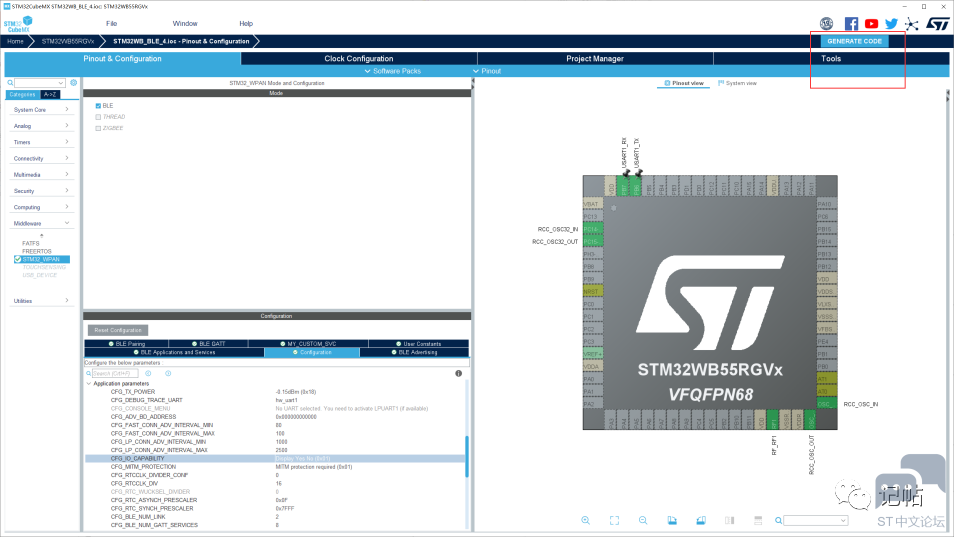

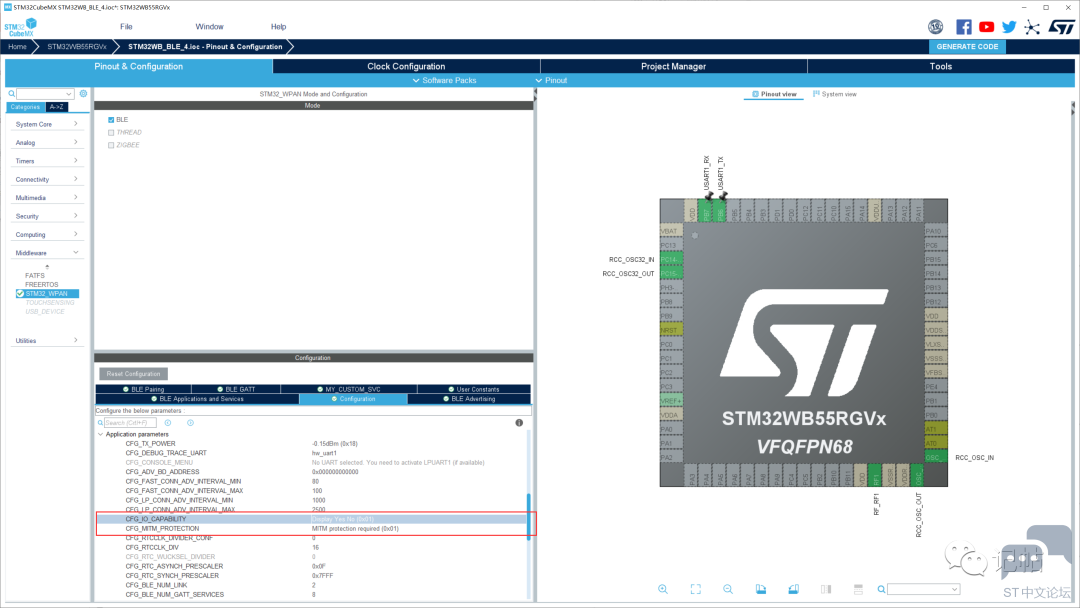

    故在上节的配置中进行修改,修改如下所示。

2 q2 o* b/ X; S
, U" c' G" Y" @1 e. K
    配置完毕重新生成代码。

  o& c$ _; V0 Z: D) O

9 s- A; w% x3 H8 j( U代码配置3 w6 ~, i1 v' _# i8 l  k1 c

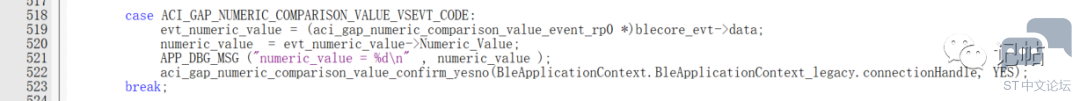

    在app_ble.c中,下图可以看到数字比较值的事件处理程序,通过串口输出密钥值。
$ Q; V( ^: Y( G7 ^7 C, J5 r9 ^
: @, I3 [% a- f/ Y6 @' T

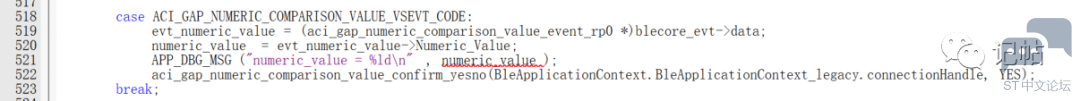

    同时将代码修改为十进制显示。

  w, b8 `) o% ~+ i, s
0 I. f1 E, O7 L7 }
    配置完成后下载即可。
9 k$ H0 y! I& k, \, k- Q
结果演示9 F9 o7 R, G' u% F, b

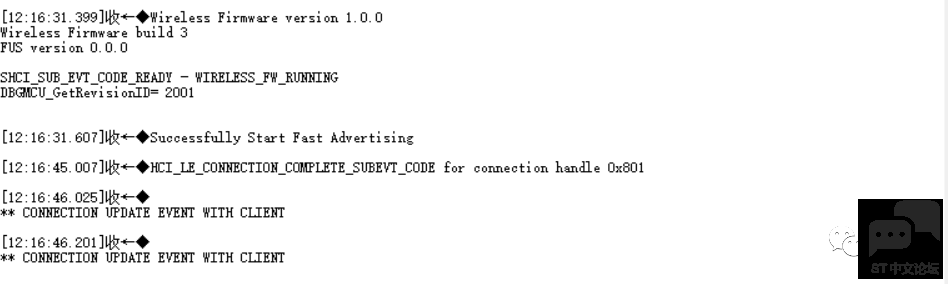

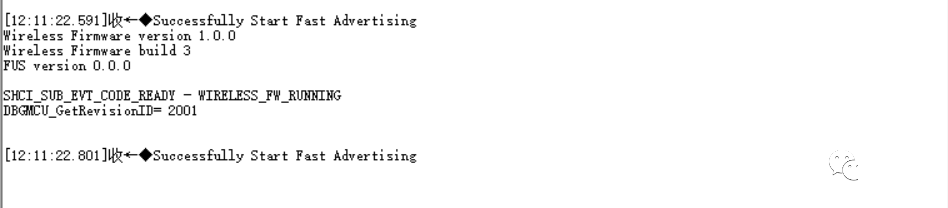

    下载完程序后,可以看到串口打印固件版本等信息。
. \. J2 u0 G( c4 o" G

  a* \3 h: V+ i5 B
    打开ST BLE ToolBox软件,可以看到该蓝牙已经可以搜索到。
' ?) u0 d3 Q& G, s9 A
6 P3 z. J% s% w1 p& [' B3 H9 a
点击connect进行连接。
连接之后可以看到串口打印了连接事件。
+ X/ ^" E- ^% g  W3 b0 N3 e; s
( T( s9 {$ P) E1 y  D

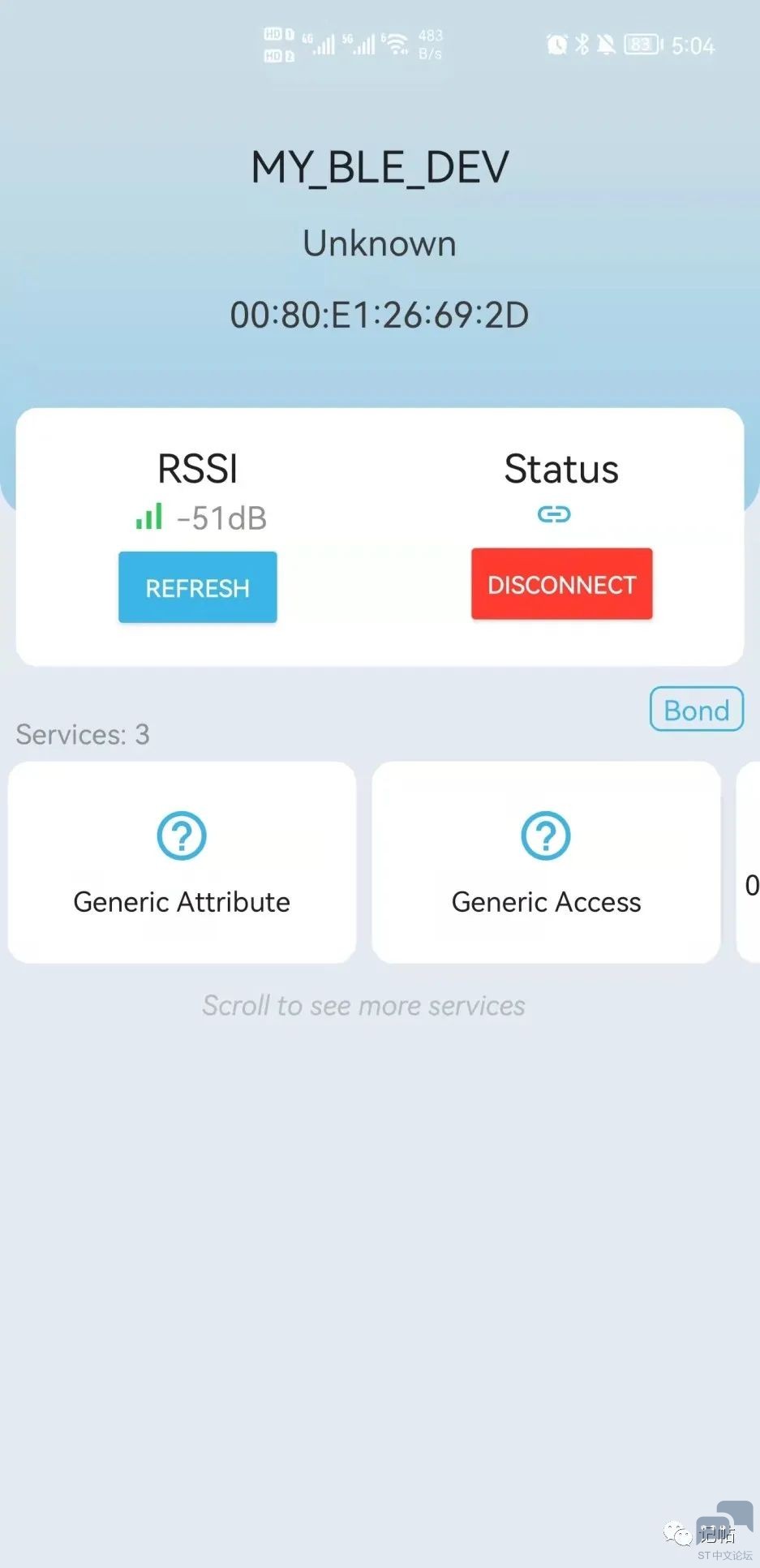

同时手机也显示该蓝牙模块连接成功。
0 t3 F: u4 [8 [6 M* ], h2 c
5 e. ~2 d1 X# i* {# l" E

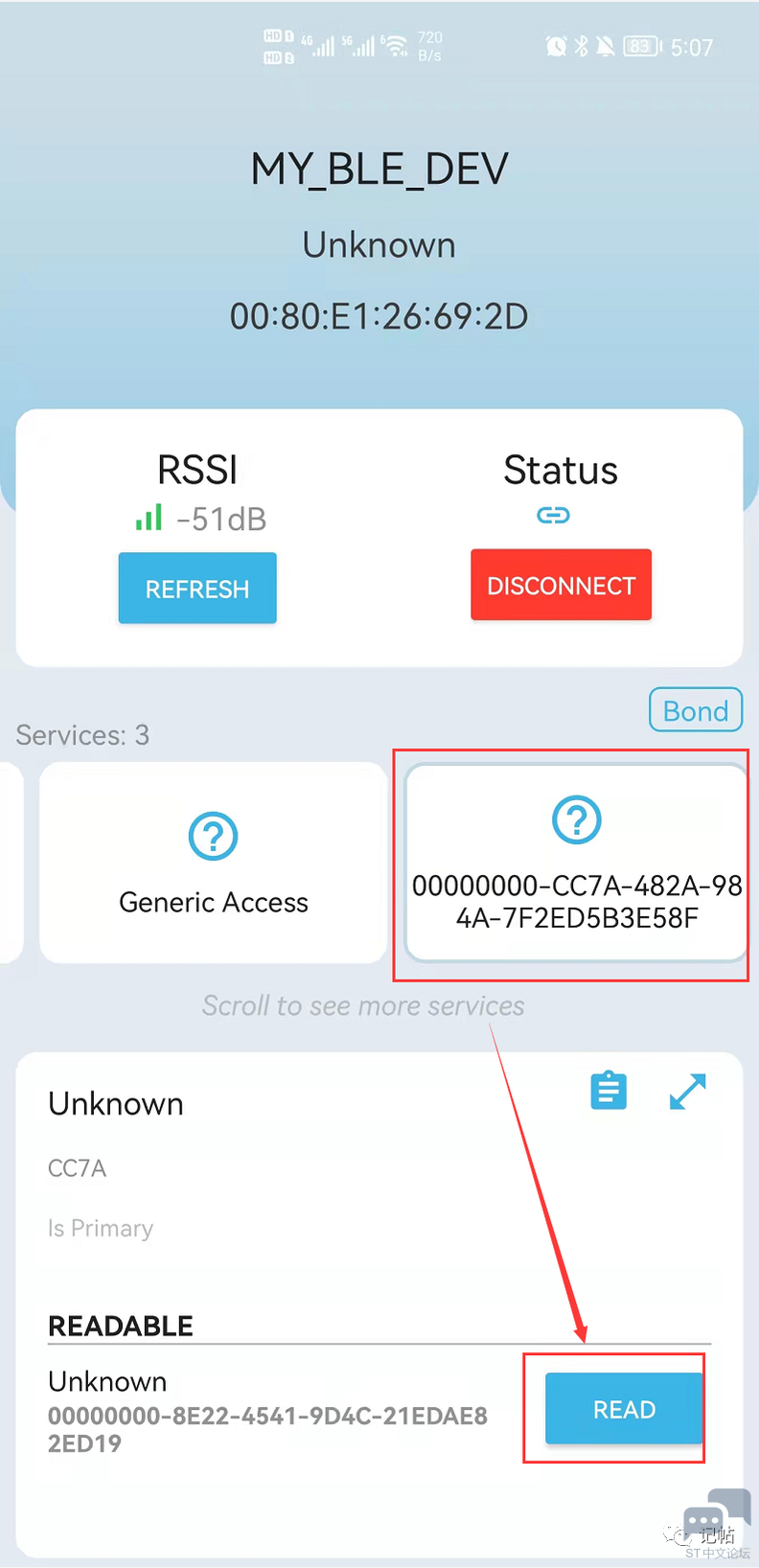

    让后我们试着读取他。
% I- I) P6 q( V  U
3 Z/ R$ f" Z4 R8 R2 E

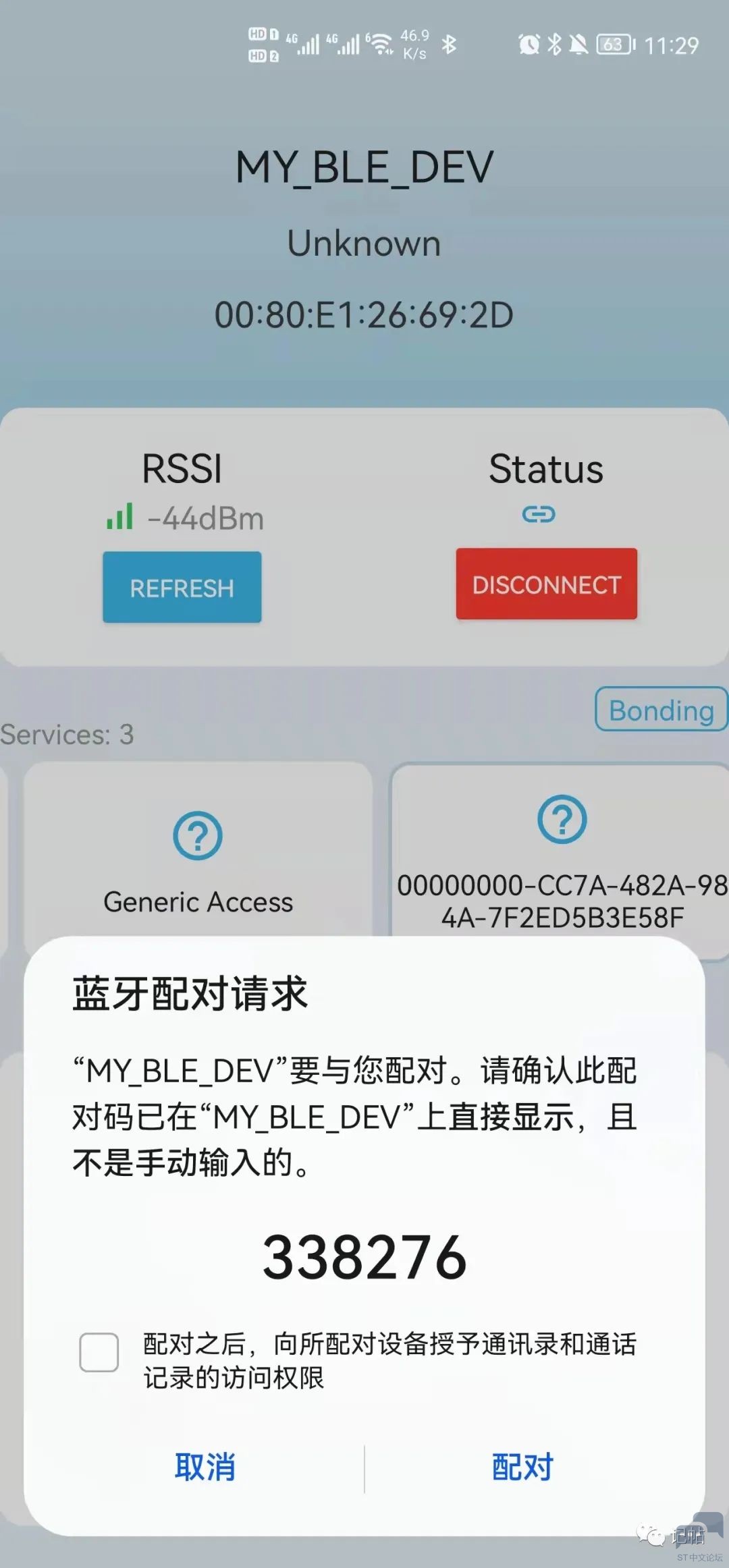

    手机会弹出蓝牙配对请求,同时会显示匹配密钥。

" m, G* z' x' }. R9 m
% [5 H9 t( g1 [# R' B8 A

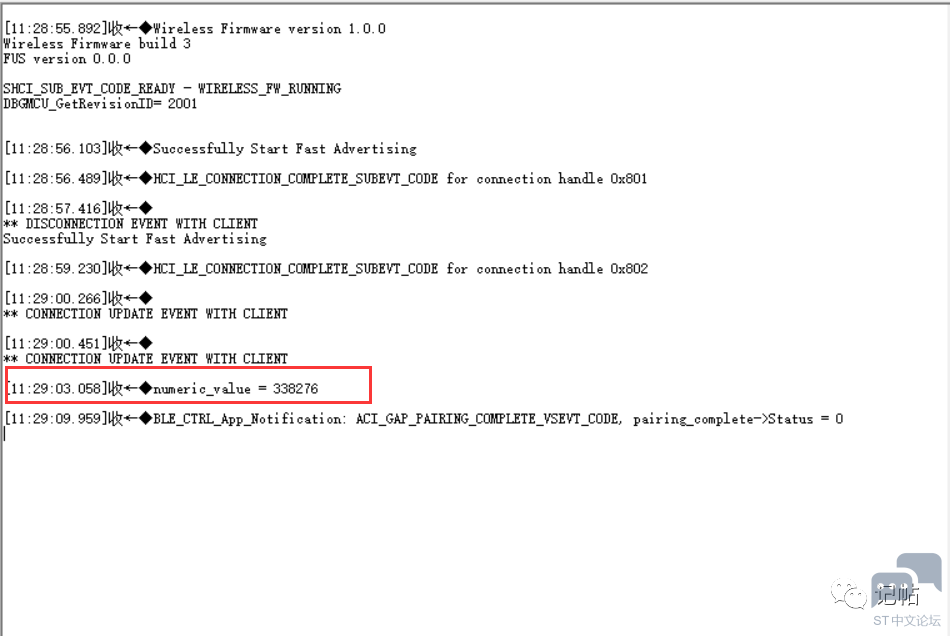

同时在串口终端中也会打印该密钥, 查看是否相等,如果是则点击配对。

! d+ S3 S# U3 b2 I$ {; D2 G, Y
8 K, g  c9 Y1 {& V
配对完成后进行读取,可以看到已经成功读取出来。
' m) X2 I: y" o# _  R; B# f1 U" w: W) K

" N0 H( l, F4 |2 F$ t4 u7 V9 ]
; p: v# W( Q, q) o5 Q- ]6 K5 u' k0 k9 q
转载自:记帖
如有侵权请联系删除
