SD卡（Secure Digital Memory Card）即：安全数字内存卡，它是在MMC的基础上发展而来，是一种基于半导体快闪记忆器的新一代记忆设备，它被广泛地于便携式装置上使用，例如数码相机、个人数码助理(PDA)和多媒体播放器等。SD卡由日本松下、东芝及美国SanDisk公司于1999年8月共同开发研制。

• SD卡简介



SD非常小巧，可以嵌入到设备中，在嵌入式开发中，产品需要存储一些容量叫大的文件，就可能会运用到SD卡。SD卡按容量分类，可以分为3类：SD卡、SDHC卡、SDXC卡，如下表所示。

7 ^+ u( ?% ]1 X! H1 `' N

& [. k; i( l, v

容量大小不同的SD卡，其内部的操作标准是不同的。很多外设会明确告诉用户本设备最大能够支持容量多大的外扩，不能无限制的扩存，因为容量越大，操作不同，对控制器的要求比较高。当前设备的控制器不足以支持大容量，所以有外扩限制。

0 g1 v0 B- m- e: {0 r/ U0 T

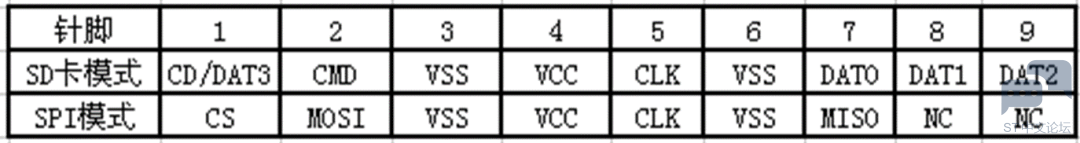

SD卡由9个引脚与外部通信，支持SPI和SDIO两种模式，不同模式下，SD卡引脚功能描述如下表所示。

' \- a9 G; Y3 W4 ]: ]

" C6 Y' J5 ^0 R6 m5 @

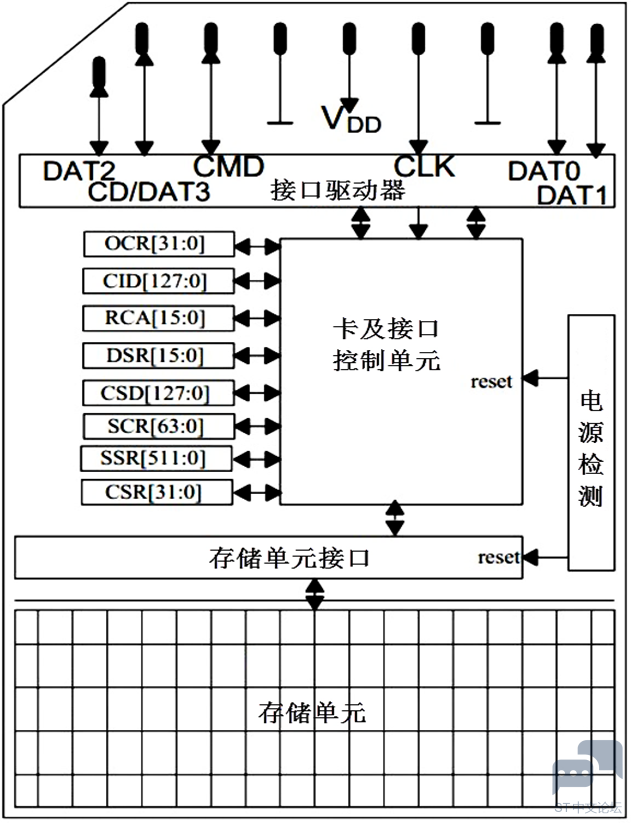

• SD卡的物理结构

  5 a: h+ Q" m7 t0 v% c: M

2 L. w- X4 Q! j9 {$ ]  r

一张SD卡包括有存储单元、存储单元接口、电源检测、卡及接口控制器和接口驱动器5个部分。

SD卡由9个引脚与外部通信，支持SPI和SDIO两种模式，不同模式下，SD卡引脚功能描述如下表所示。

+ J' _; Y7 X  `) [  n8 j

存储单元：是存储数据部件，存储单元通过存储单元接口与卡控制单元进行数据传输；

电源检测单元：保证SD卡工作在合适的电压下，如出现掉电或上状态时，它会使控制单元和存储单元接口复位；

8 ], O, A  O+ _  L2 X6 q6 d7 g

卡及接口控制单元：控制SD卡的运行状态，它包括有8个寄存器；

1 x# \2 @( @0 i/ f+ ]/ @" x

接口驱动器：控制SD卡引脚的输入输出。

& [7 T! @& L7 p+ X+ j: |& o

• SD卡内部寄存器

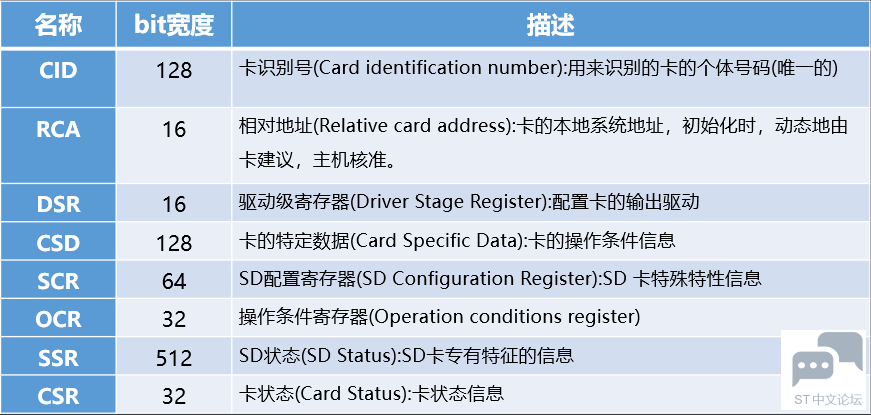

SD卡总共有8个寄存器，用于设定或表示SD卡信息。这些寄存器只能通过对应的命令访问，程序控制中只需要发送组合命令就可以实现SD卡的控制以及读写操作。

' B8 Y/ _( g0 t4 f/ n& E

• SDIO接口

  1 P* S2 _. }! U7 z2 w

SDIO全称是安全数字输入/输出接口，多媒体卡(MMC)、SD卡、SD I/O卡都有SDIO接口。STM32F407系列控制器有一个SDIO主机接口，它可以与MMC卡、SD卡、SD I/O卡以及CE-ATA设备进行数据传输。也就是说SDIO接口不仅仅只会操作SD卡，凡是符合SDIO接口通信的设备都可以被操作。

; x- j7 R& Y3 @

SDIO 具有以下特性：

完全兼容 多媒体卡系统规范版本 4.2。卡支持三种不同数据总线模式：1 位（默认）、4 位和 8 位

完全兼容先前版本的多媒体卡（向前兼容性）

完全兼容 SD 存储卡规范版本2.0

完全兼容 SD I/O 卡规范版本 2.0 ： 卡支持两种不同数据总线模式：1 位（默认）和 4 位

完全支持 CE-ATA 功能（完全符合 CE-ATA  数字协议版本 1.1）

对于 8 位模式，数据传输高达 48 MHz

数据和命令输出使能信号，控制外部双向驱动程序。

SDIO 不具备兼容 SPI 的通信模式。

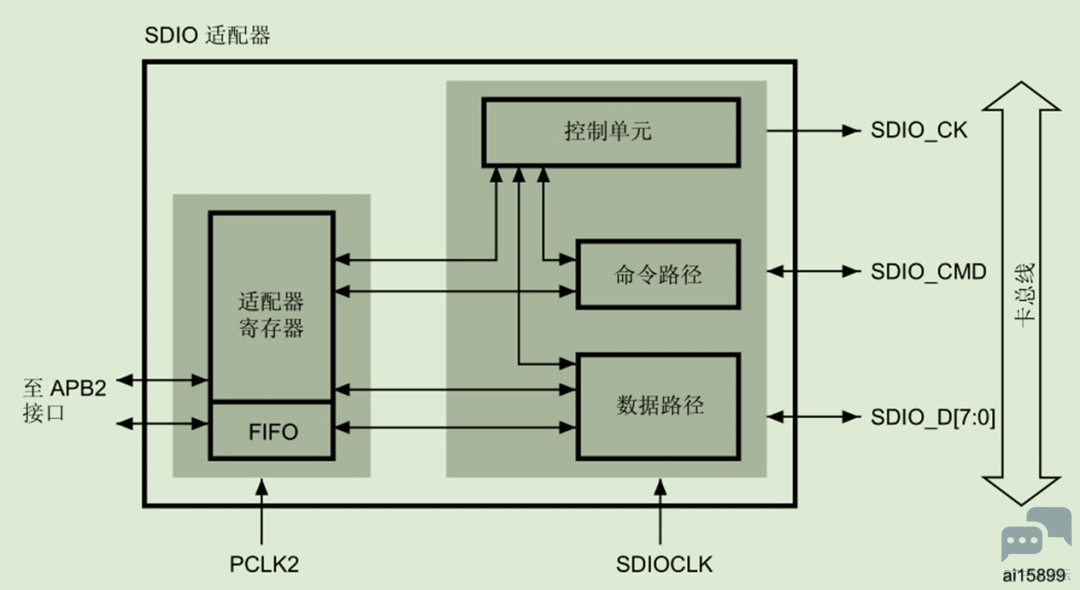

• SDIO组成

  ; o3 F- i1 W5 Z4 k' F. C, L

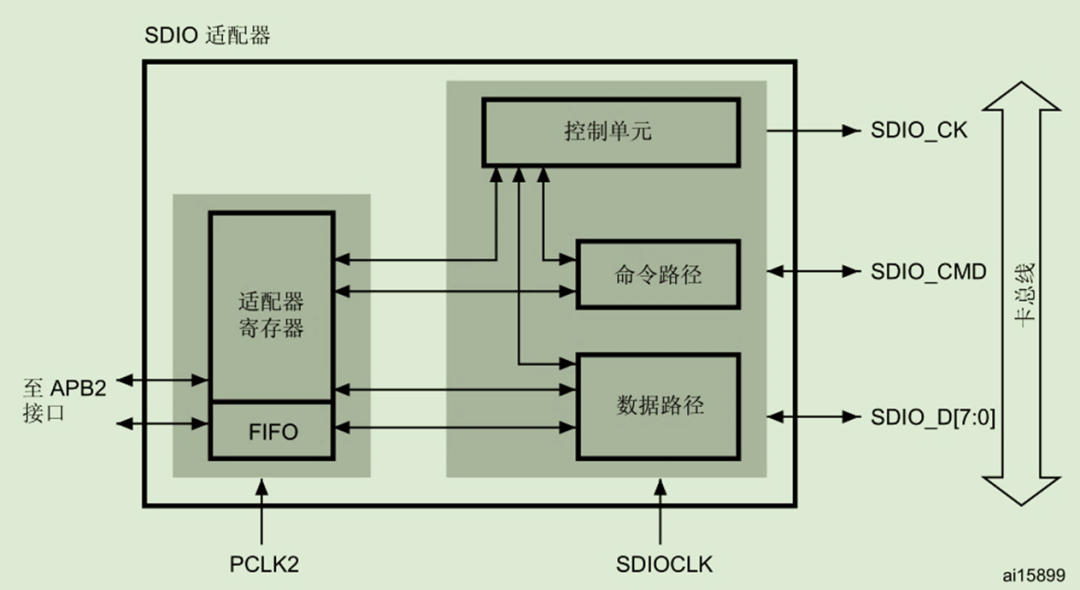

SDIO 适配器块提供特定于 MMC/SD/SD I/O 卡的所有功能，如时钟生成单元、命令和数据传输。

APB2 接口访问 SDIO 适配器寄存器，并且生成中断和 DMA 请求信号。

4 s, [( I# @: ]

0 X1 J1 q1 @! Z! F4 B

注：

1、默认情况下，SDIO_D0用于数据传输。初始化后，主机可以更改数据总线宽度。

2、SD 卡连接到总线，主机可以将数据传输配置为SDIO_D[3:0]

3、SDIO使用两个时钟信号：SDIO适配器时钟(SDIOCLK= 48 MHz)和APB2总线时钟(PCLK2)。

４、卡时钟（SDIO_CK）：每个时钟周期在命令和数据线上传输1位命令或数据。对于SD或SDI/O卡，时钟频率可以在0MHz至25MHz间变化，当数据正式稳定传输的时候配置为24MHz。SDIO_CK计算公式：SDIO_CK=SDIOCLK/(2+CLKDIV)

５、SDIO适配器时钟（SDIOCLK）：该时钟用于驱动SDIO适配器，可用于产生SDIO_CK时钟。对F4来说，SDIOCLK来自PLL48CK(48Mhz)。

６、F4：APB2总线接口时钟（PCLK2）：该时钟用于驱动SDIO的APB2总线接口，其频率为PCLK2=84Mhz。

& L3 z6 L/ J) R0 ~- e+ s% M4 x* m

注意：在SD卡初始化时，SDIO_CK不可以超过400Khz，初始化完成后，可以设置为最大频率（但不可以超过SD卡最大操作频率）。

, H8 x5 \8 P! n/ x; j8 c; ~6 R

该适配器由五个子单元组成：

1.适配器寄存器块 ：适配器寄存器模块包含所有系统寄存器。

2.控制单元   : 控制单元包含电源管理功能和存储卡时钟的时钟分频器。

3.命令路径 ：命令路径单元向卡发送命令并从卡接收响应。

4.数据路径 ：数据路径子单元负责与卡相互传输数据。

5.数据 FIFO ：数据 FIFO（先进先出）子单元是一个数据缓冲器，带发送和接收单元。FIFO 包含一个宽度为 32 位且深度为 32 字的数据缓冲器和发送/接收逻辑。（一共32 个单元，一个单元一个字）。所有的数据传输都要经过FIFO，便于管理。

3 e4 e( n* e+ v2 T3 X

• SDIO 命令简介



SD命令由主机发出，以广播命令和寻址命令为例，广播命令是针对与SD主机总线连接的所有从设备发送的，寻址命令是指定某个地址设备进行命令传输。

: |: {- A4 ~  b; G* H. Z

SD命令格式固定为48bit，都是通过CMD线连续传输的，数据线不参与。

& H# Y  E' ]1 h* _! y4 {1 f

SD命令的组成如下：

起始位和终止位：命令的主体包含在起始位与终止位之间，它们都只包含一个数据位，起始位为 0，终止位为 1。
, b( m5 I! {* t

传输标志：用于区分传输方向，该位为 1 时表示命令，方向为主机传输到 SD 卡，该位为 0时表示响应，方向为 SD卡传输到主机。

% ?  O; _0 h' X. j$ A. r3 m

命令主体内容包括命令、地址信息/参数和 CRC 校验三个部分。

* I9 q; h0 U1 p' P, ]. _1 [/ Q

命令号：它固定占用 6bit，所以总共有 64个命令(代号：CMD0~CMD63)，每个命令都有特定的用途，部分命令不适用于 SD 卡操作，只是专门用于 MMC卡或者SD I/O卡。

' y: y, A5 r: _

地址/参数：每个命令有 32bit地址信息/参数用于命令附加内容，例如，广播命令没有地址信息，这 32bit用于指定参数，而寻址命令这 32bit用于指定目标 SD卡的地址。

CRC7 校验：长度为 7bit的校验位用于验证命令传输内容正确性，如果发生外部干扰导致传输数据个别位状态改变将导致校准失败，也意味着命令传输失败，SD卡不执行命令。

4 Q6 P# p0 r: |

SD命令有4种类型：

1.无响应广播命令(bc)，发送到所有卡，不返回任务响应；

2.带响应广播命令(bcr)，发送到所有卡，同时接收来自所有卡响应；

3.寻址命令(ac)，发送到选定卡，DAT线无数据传输；

5.寻址数据传输命令(adtc)，发送到选定卡，DAT线有数据传输。

在标准中定义了两种类型的通用命令：特定应用命令(ACMD)和常规命令(GEN_CMD)，也就是说在64个命令作为常规命令的基础上加了特定的命令

要使用SD卡制造商特定的ACMD命令如ACMD6，需要在发送该命令之前无发送CMD55命令，告知SD卡接下来的命令为特定应用命令。CMD55命令只对紧接的第一个命令有效，SD卡如果检测到CMD55之后的第一条命令为ACMD则执行其特定应用功能，如果检测发现不是ACMD命令，则执行标准命令。

SD命令响应由SD卡向主机发出，部分命令要求SD卡作出响应，这些响应多用于反馈SD卡的状态。基本特性如下：

lSDIO总共有7个响应类型(代号：R1~R7)，其中SD卡没有R4、R5类型响应。特定的命令对应有特定的响应类型，比如当主机发送CMD3命令时，可以得到响应R6。与命令一样，SD卡的响应也是通过CMD线连续传输的。根据响应内容大小可以分为短响应和长响应。短响应是48bit长度，只有R2类型是长响应，其长度为136bit。

7 {' l5 X2 t& p& L9 D3 _

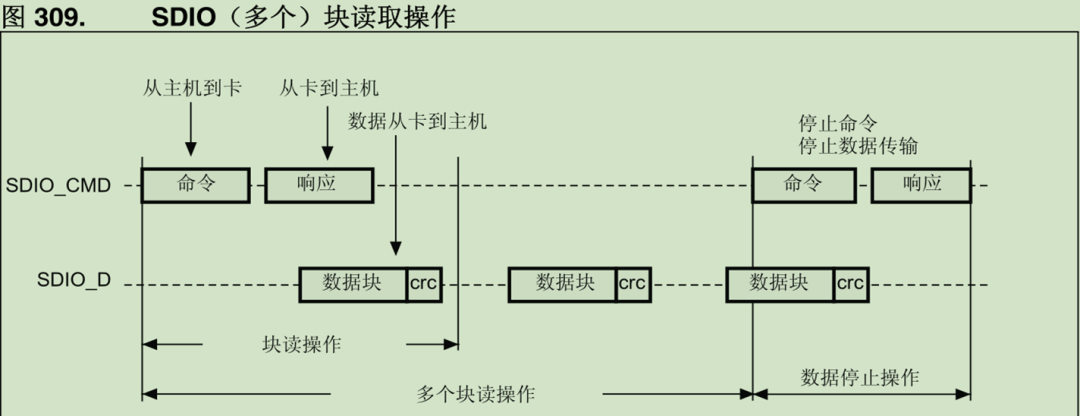

SDIO读数据

& a- j( o9 X2 H' Q

单个块读操作与多个块的读操作除命令不同外，还体现在读操作结束时，单个块读取一个块自动结束，而多个块还需要主机发送停止命令。写操作类似，也要多发一个结束命令，只不过写操作写数据前需要检查卡的状态是否为忙状态。

; m5 R( Z; e- j" O- v* Y

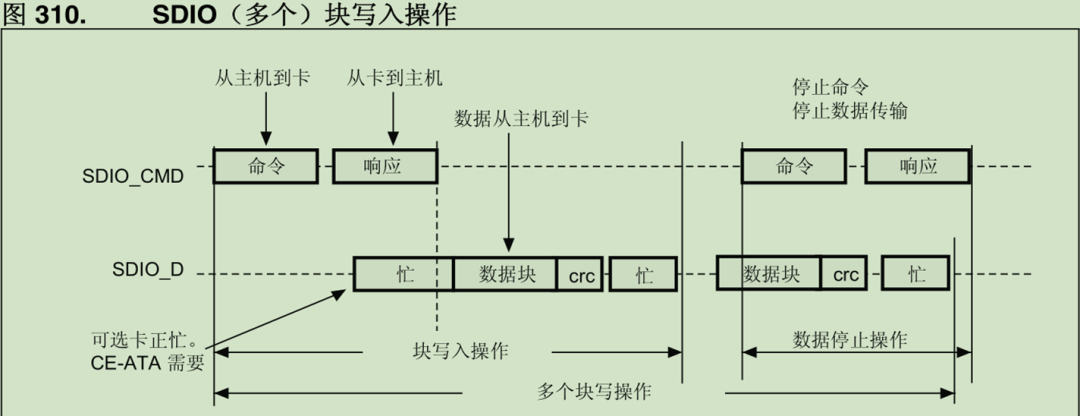

SDIO写数据

( q- h0 [5 Z' J

• SD卡操作模式



SD卡有多个版本，STM32控制器目前最高支持《Physical Layer SimplifiedSpecification V2.0》定义的SD卡，STM32控制器对SD卡进行数据读写之前需要识别卡的种类：V1.0标准卡、V2.0标准卡、V2.0高容量卡或者不被识别卡。

SD卡系统定义了两种操作模式：卡识别模式和数据传输模式。

在系统复位后，主机处于卡识别模式，寻找总线上可用的SDIO设备；同时，SD卡也处于卡识别模式，直到被主机识别到，即当SD卡接收到SEND_RCA(CMD3)命令后，SD卡就会进入数据传输模式，而主机在总线上所有卡被识别后也进入数据传输模式。

; [1 T: H( w+ N8 L9 W  G0 z

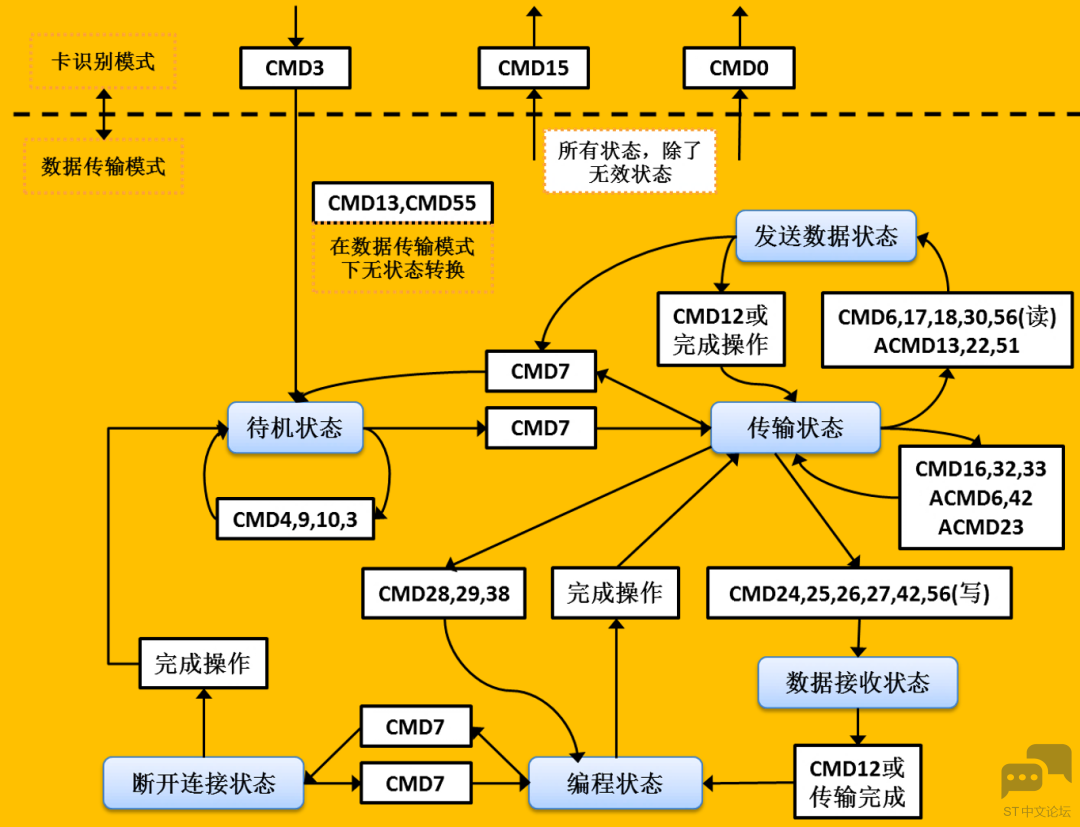

每个不同的操作模式下，SD卡都有不同状态，通过命令控制实现卡状态的切换，在不同的状态下做不同的事，比如在发送数据前需要SD卡处于传输状态，发送数据时，SD卡处于接收状态。

# p# Y5 {5 R3 _2 e0 ^' a

• 卡识别模式



; L" r2 C5 Z! S# d) b/ H

①上电后，主机发送CMD0让所有卡软复位从而进入空闲状态。

②主机发送CMD8确定卡的电压范围，并识别是否为2.0的卡

③主机发送ACMD41识别或拒绝不匹配它的电压范围的卡，SD卡需要工作在特定的电压范围之内

④主机发送CMD2来控制所有卡返回它们的卡识别号CID（128位)

⑤主机发送CMD3命令，让卡推荐一个RCA（16）地址作为以后通信的标识，之后都以RCA值作为身份标识进行信息交互。

% u% X3 z6 Y7 s- x; J

注：在卡识别过程中，要求SD卡工作在识别时钟频率FOD的状态下，在SD卡初始化时，SDIO_CK不可以超过400Khz

2 [' Y; H  I7 h

• 数据传输模式



只有SD卡系统处于数据传输模式下才可以进行数据读写操作。数据传输模式下可以将主机SD时钟频率设置为FPP，默认最高为25MHz，频率切换可以通过CMD4命令来实现。通过CMD7命令加上RCA值来选定指定的卡，选中后SD卡进入数据传输状态，就可以发送CMD17读单个块，CMD18读多个块，读多个块时只有发送CMD12命令才会停止。SD卡再次进入传输状态，若不想对卡有任何操作可以再次发送CMD7命令加上RCA值来取消指定的卡，写操作与上述原理相同。

. d: A; ^2 S0 C* z9 P$ ^1 d4 @

• SD卡普通模式操作实例



实验内容：向SD卡写入数据后读出

实验步骤：

" Y* e3 w; F  x; K& [- ]1 j' V

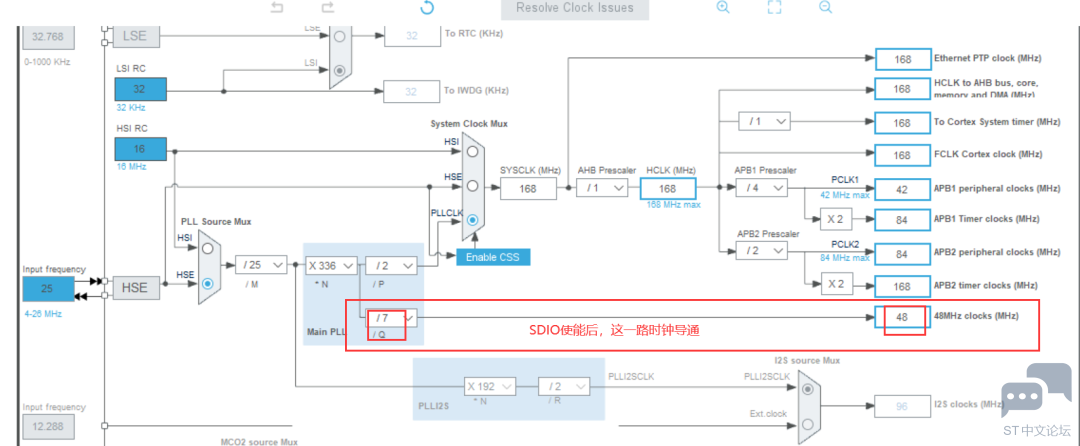

1.配置RCC，与以往不同的是SDIO适配器的时钟是单独配置的，需要专用的SDIOCLK，标准工作在48MHz

: I- I! u" n9 q. P$ J' j( O; s& }

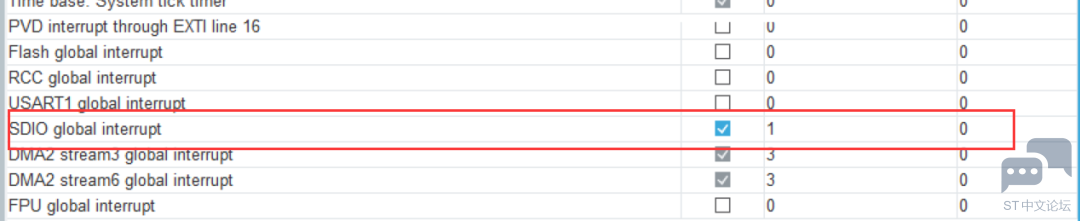

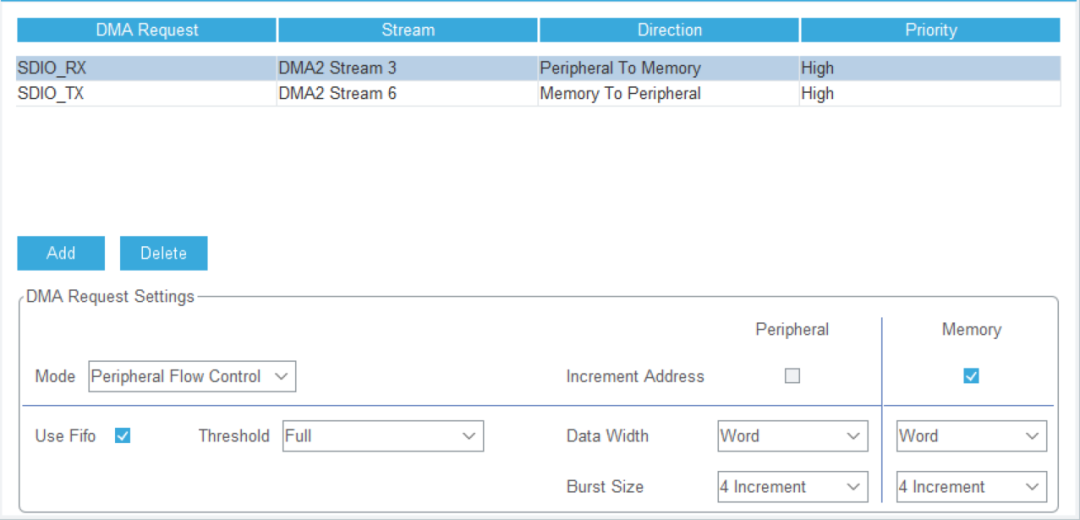

2.配置SDIO

! J. M, }. i" F* [' S' W# r

3 Q0 Z5 S& b2 o

3.编写代码

1.
   : K& c9 I6 m) T0 r  e+ p8 d8 z$ _
2. //mian.c

3. #include "main.h"
   7 t8 C; E" K; \# j
4. #include "stm32f4xx_hal.h"
   8 m5 Q: R/ j) h1 e$ V
5. #include "sdio.h"

6. #include "usart.h"
   : W1 b* O' `) Q5 E* @! p
7. #include "gpio.h"
   * F7 ]+ Y: [* x9 ?7 I: A+ s0 C
8. #define SDBUF_SIZE   1024

9. uint8_t SDBUF_TX[SDBUF_SIZE],SDBUF_RX[SDBUF_SIZE];//数据传输的buf，一个用于传输，一个用于接收
   / L+ n$ ^$ i1 v0 @: g& j' G
10. //定义全局变量，最好不定义局部变量，防止因过大造成栈溢出

11. int main(void)

12. {

13.       uint32_t i;

14.       HAL_SD_CardInfoTypeDef pCardInfo;//定义结构体用来接收卡信息
    ' i; N( P% I, E0 O6 d- r
15.       HAL_Init();

16.       SystemClock_Config();
    ! @) V% q. P2 l$ k2 c
17.       MX_GPIO_Init();
    * Y/ r& \! Y& e
18.       MX_SDIO_SD_Init();
    6 K) k: t: u  p) {
19.       MX_USART1_UART_Init();
    2 n! U& m2 [& c! q. f4 P) [
20.       printf("this is sd test\n");

21.       //卡识别结束后就可以调用HAL_SD_GetCardInfo()函数获取卡信息并打印
    & _/ e1 t' Y$ `# b
22.       HAL_SD_GetCardInfo(&hsd, &pCardInfo);

23.       printf("pCardInfo.CardType = %u\n",pCardInfo.CardType);

24.       printf("pCardInfo.CardVersion = %u\n",pCardInfo.CardVersion);//版本

25.       printf("pCardInfo.BlockNbr = %u\n",pCardInfo.BlockNbr);//SD卡块数
    $ i" S3 U  `% A5 U' Z% T, d
26.       printf("pCardInfo.BlockSize = %u\n",pCardInfo.BlockSize);//每一块大小
    ( [5 T! p9 F7 a. @) J, i
27.       /*--------------------SD卡写测试----------------------------------*/

28.       memset(SDBUF_TX, 0x8, SDBUF_SIZE);  /、填充TXbuf为0x8
    6 f$ l0 B2 Z6 f6 h( f4 R
29.       /**

30.          //函数功能及参数描述
    % y, {3 O: \7 J% O
31.         *HAL_StatusTypeDef HAL_SD_WriteBlocks(SD_HandleTypeDef *hsd, uint8_t *pData,
    $ w& I. g0 H& S( u6 E
32.                       *uint32_t BlockAdd, uint32_t NumberOfBlocks, uint32_t Timeout)
    1 M7 L% }, P' D5 T
33.         * @param  hsd Pointer to SD handle

34.         * @param  pData pointer to the buffer that will contain the data to transmit
    * r4 v6 j4 g: j+ g$ Z7 D  j# A( p
35.         * @param  BlockAdd Block Address where data will be written，从哪一个块开始写

36.         * @param  NumberOfBlocks Number of SD blocks to write   写几个块
    ! X+ F. V7 K( ^- U9 x, P
37.         * @param  Timeout Specify timeout value 超时时间

38.         * @retval HAL status
    % H0 w% U/ y, G4 H# Y+ J
39.         if( HAL_SD_WriteBlocks(&hsd, SDBUF_TX, 0 , 2, 1000) == HAL_OK)
    3 x8 F! H" t5 I1 p6 O, f: C
40.         {
    4 w# ]" I. m; d  b' |4 k+ ^/ S
41.             while(HAL_SD_GetCardState(&hsd) != HAL_SD_CARD_TRANSFER);//处于传输状态退出

42.             printf("WriteBlocks Successfully\n");

43.             for(i=0; i<SDBUF_SIZE; i++)
    5 D5 w" @) A* @( C9 I8 k/ E' h
44.             {

45.                 printf("%d ",SDBUF_TX[i]);

46.             }

47.             printf("\r\n");

48.         }

49.         else

50.         {

51.             printf("WriteBlocks Failed\n");
    , y' W* y$ d! Y/ Q5 j5 d2 M
52.         }

53.         /*--------------------SD 卡读测试----------------------------------*/

54.         //与HAL_SD_WriteBlocks函数的参数功能相同
    $ U& ~% H" |& [+ y1 K' X8 J7 `9 j- Y
55.         if( HAL_SD_ReadBlocks(&hsd, SDBUF_RX , 0, 2, 1000) == HAL_OK)

56.         {
    $ A) K3 J7 b8 A( u
57.             while(HAL_SD_GetCardState(&hsd) != HAL_SD_CARD_TRANSFER);//返回到传输状态退出
    3 @7 v$ u5 u; I, L
58.             printf("ReadBlocks Successfully\n");

59.             for(i=0; i<SDBUF_SIZE; i++)
    " B; h( J) t7 G
60.             {

61.                 printf("%d ",SDBUF_RX[i]);
    1 f5 }) k# a! U. P$ d
62.             }
    - u4 _% G% `' U/ }
63.             printf("\r\n");
    8 Z8 l' I( Q5 j+ ?8 }3 j' [8 e
64.         }
    ; Y- N6 P8 V( r' z) M' s$ _6 N5 p' Z
65.         else
    * K$ S" r* H( _+ j( U& |5 N) y
66.         {
    # w4 p2 B- k, ~7 z/ Y& }. T# m
67.             printf("ReadBlocks Failed\n");
    4 C: n7 o, w* a7 f% t
68.         }
    % c- o  y: s4 d$ q* Z% M
69.         /*--------------------SD 擦除测试----------------------------------*/

70.         if (HAL_SD_Erase(&hsd, 0, 1) == HAL_OK )

71.         {
    5 e! H( h" A3 U$ ~
72.             while(HAL_SD_GetCardState(&hsd) != HAL_SD_CARD_TRANSFER);
    * @+ ^3 E; z+ a1 Z* [
73.             printf("SD_Erase Successfully\n");
    % I; j( b; X  [
74.         }

75.         else
    + z- C* A4 Z  f& m; u7 Q, H9 [( i& Q7 \5 q
76.         {

77.             printf("SD_Erase Failed\n");
    2 }' h) T( |- Z9 x
78.         }
    ) E/ G# F& y4 F+ H  Z0 R6 Q
79.         /*--------------------SD 卡读测试----------------------------------*/
    & H* u8 m5 M) u9 ^2 C6 v$ R. y
80.         if( HAL_SD_ReadBlocks(&hsd, SDBUF_RX , 0, 2, 1000) == HAL_OK)
    6 x+ Z2 e# n1 V) w
81.         {
    1 v: s% P1 C0 |- B; m) v
82.             while(HAL_SD_GetCardState(&hsd) != HAL_SD_CARD_TRANSFER);

83.             printf("ReadBlocks Successfully\n");

84.             for(i=0; i<SDBUF_SIZE; i++)
    ) B0 F5 I" D7 ^
85.             {

86.                 printf("%d ",SDBUF_RX[i]);
    % n8 \6 O* f% [" r
87.             }
    ( l6 W3 S1 ~* J' y
88.             printf("\r\n");

89.             }
    : e5 i0 e* f% }! r; V3 S3 Z/ B! V! y
90.         else
    5 F# M  f6 E5 U/ B% b1 w
91.         {
    # K; Z; q6 t6 v+ T8 }
92.             printf("ReadBlocks Failed\n");
      A2 V2 e8 R8 l2 ~& z! E
93.         }

94.         while (1)
    8 {1 K" K1 p: Z. a& q& K% w
95.         {

96.         }
    ( ?- h! o( Z! @' Y! \
97. }

复制代码

1. //sdio.c

2. //此代码为工程自动生成，非用户编写，这里只做分析
   6 Y% k8 |. f6 _# X. O
3. #include "sdio.h"
   7 F# {( v: @# e; l
4. #include "gpio.h"
   ; V# y  B4 Y# \4 _
5. /* USER CODE BEGIN 0 */
   ) A1 |* F! [. s6 H+ k, y  \
6. /* USER CODE END 0 */
   ( M. o- K! Q( k1 t  v; y" U
7. SD_HandleTypeDef hsd;
   0 R$ z: I4 O8 d8 G6 J$ f) Z
8. /* SDIO init function */
   2 b0 g- s. C  ?% [
9. void MX_SDIO_SD_Init(void)   //初始化配置
   ) @+ J1 {3 j" m& X+ q- o
10. {

11.   hsd.Instance = SDIO;    //SDIO句柄，整个系统中只有这一个

12.   hsd.Init.ClockEdge = SDIO_CLOCK_EDGE_RISING;

13.   hsd.Init.ClockBypass = SDIO_CLOCK_BYPASS_DISABLE;

14.   hsd.Init.ClockPowerSave = SDIO_CLOCK_POWER_SAVE_DISABLE;

15.   hsd.Init.BusWide = SDIO_BUS_WIDE_1B;   //初始化时设置数据宽度为1位
    ' E# z+ g; k% e5 q  Y9 f
16.   hsd.Init.HardwareFlowControl = SDIO_HARDWARE_FLOW_CONTROL_DISABLE;
    / O$ ^$ n* x+ ]  s: }; b0 |
17.   hsd.Init.ClockDiv = 0;
    , L- q9 M% E% P+ ?) T
18. //HAL_SD_Init()函数内部做了很多事去识别SD卡，具体的卡识别代码分析在下方
    + O( s# J9 M7 t5 d: D2 E( u
19. if (HAL_SD_Init(&hsd) != HAL_OK)

20.   {
    7 x4 ?. \  ?1 m( }
21.     _Error_Handler(__FILE__, __LINE__);

22.   }

23. //初始化结束后重新配置数据宽度为4位

24. if (HAL_SD_ConfigWideBusOperation(&hsd, SDIO_BUS_WIDE_4B) != HAL_OK)

25.   {

26.     _Error_Handler(__FILE__, __LINE__);
    1 Y2 E( c* {5 b, U' d
27.   }

28. }
    1 m7 d: ^. o" T& I2 S2 A
29. //卡识别代码如下
    ' P0 [1 D* w: x: X
30. HAL_StatusTypeDef HAL_SD_InitCard(SD_HandleTypeDef *hsd)
    5 X" K7 l! k' M: b( {2 ^, P
31. {

32.   uint32_t errorstate = HAL_SD_ERROR_NONE;

33.   SD_InitTypeDef Init;
    4 F4 L) e$ V. r' i9 h) [# |; c% q5 ~
34. /* Default SDIO peripheral configuration for SD card initialization */

35. //完成卡识别
    4 ~8 p% q' r- _2 |  c
36.   Init.ClockEdge           = SDIO_CLOCK_EDGE_RISING;

37.   Init.ClockBypass         = SDIO_CLOCK_BYPASS_DISABLE;

38.   Init.ClockPowerSave      = SDIO_CLOCK_POWER_SAVE_DISABLE;

39.   Init.BusWide             = SDIO_BUS_WIDE_1B;
    0 M& L! H2 Z7 {0 c; h/ w: d
40.   Init.HardwareFlowControl = SDIO_HARDWARE_FLOW_CONTROL_DISABLE;

41.   Init.ClockDiv            = SDIO_INIT_CLK_DIV;

42. //SDIO_CK卡识别阶段要求时钟小于400KHz,宏定义
    5 j4 r  B( Y2 S. @
43. //SDIO_CK计算公式：SDIO_CK=SDIOCLK/(2+CLKDIV)
    7 L- c3 g1 [1 l  o6 C0 b; k/ e
44. /* SDIO Initialization Frequency (400KHz max) */
    8 ~# X/ ?! V8 b! _+ ^3 [0 `
45. /*#define SDIO_INIT_CLK_DIV     ((uint8_t)0x76)*/
    , D( M' x. ]3 M4 ]
46. /* Initialize SDIO peripheral interface with default configuration */
    ' g6 x& p, L: B9 Z7 U
47.   SDIO_Init(hsd->Instance, Init);

48. /* Disable SDIO Clock */

49.   __HAL_SD_DISABLE(hsd);
    ( T% z* D5 G0 I
50. /* Set Power State to ON 对SD卡进行上电 */
    0 A& J; s4 N2 v2 U$ j4 ~7 f
51.   SDIO_PowerState_ON(hsd->Instance);

52. /* Enable SDIO Clock */
    " _2 B# M  Q" a* T
53.   __HAL_SD_ENABLE(hsd);

54. /* Required power up waiting time before starting the SD initialization

55.   sequence */
    8 o7 B) z4 K2 X* K1 I* H' b( s0 L
56.   HAL_Delay(2U);
    . }9 c0 O6 o1 b4 b4 {$ v. A# x" }
57. /* Identify card operating voltage */
    ; k9 m7 i8 D4 f. A8 g
58.   errorstate = SD_PowerON(hsd);
    , J6 {0 M& n1 x) \
59. if(errorstate != HAL_SD_ERROR_NONE)
    : h/ M3 R# X- j2 @# e/ }
60.   {

61.     hsd->State = HAL_SD_STATE_READY;

62.     hsd->ErrorCode |= errorstate;
    5 F2 `6 N& ~+ E! ~
63. return HAL_ERROR;

64.   }

65. /* Card initialization */
    * r  A. \0 K" }0 c* h* {' l
66.   errorstate = SD_InitCard(hsd);
    , f2 [# `9 X8 m. Z
67. if(errorstate != HAL_SD_ERROR_NONE)

68.   {
    , |: ]' Q7 }5 L  w9 l  Y
69.     hsd->State = HAL_SD_STATE_READY;
    4 N# l% n3 }) B* t% q9 ~+ o
70.     hsd->ErrorCode |= errorstate;
    3 c8 P& Y% M- |. }3 b  d
71.     return HAL_ERROR;
    2 Q# s; `$ K9 D! g# q, i
72.   }

73. return HAL_OK;
    / q7 [) K+ o+ ^8 T+ q
74. }

复制代码

8 e8 {* `/ {7 Y7 C! p. X

• SD卡ＤＭＡ模式操作实例




当SD卡中有大量的音视频需要读取时，整个过程需要CPU干预，这样CPU的利用率就会降低，因此大量数据的传输最好启用DMA。

  w3 V+ H0 O4 w  \* F3 K* A: h* k

实验内容：向SD卡写入数据后读出。

0 j  j) p4 V* W9 n5 S

实验步骤：工程的时钟配置和SDIO配置与普通模式相同，只有一点不同需要打开SDIO的全局中断，因为SDIO发送与接收完成后都需要中断去生成DMA请求。设置SDIO全局中断优先级更高一些，因为它内部还有很多其他中断，发生错误时更需要处理。

) c$ L+ r$ C- ~( U8 I

配置DMA

  [6 V4 v0 U' t! C3 z

编写代码:

1. //mian.c

2.

3. #include "main.h"

4. #include "stm32f4xx_hal.h"

5. #include "dma.h"
   * z' q* q# D) A8 C
6. #include "sdio.h"
   + p, c: N9 e% k9 g" l) G3 m
7. #include "usart.h"
   0 ?% ?& @' u0 o
8. #include "gpio.h"
   * c. S, m* g7 C+ t/ {: f1 t( l/ ~
9.

10. #define SDBUF_SIZE   1024

11. uint8_t SDBUF_TX[SDBUF_SIZE],SDBUF_RX[SDBUF_SIZE];//数据传输的buf，一个用于传输，一个用于接收

12. //定义全局变量，最好不定义局部变量，防止因过大造成栈溢出

13. uint8_t DMA_SEND_OK, DMA_RCV_OK;

14.
    8 U4 X/ X4 y- U7 M( C
15. int main(void)

16. {

17.       uint32_t i;

18.       HAL_SD_CardInfoTypeDef pCardInfo;//定义结构体用来接收卡信息
    , c( M, M! {1 a. c+ R2 o/ U
19.       HAL_Init();

20.       SystemClock_Config();

21.       MX_GPIO_Init();
    , Q: N5 J; d" a' l
22.       MX_DMA_Init();

23.       MX_SDIO_SD_Init();

24.       MX_USART1_UART_Init();

25.
    " y+ K; O" }5 a* J8 y" ?0 T
26.       printf("this is sd test\n");

27.       //卡识别结束后就可以调用HAL_SD_GetCardInfo()函数获取卡信息并打印
    5 ]# K/ p3 y, j) U
28.       HAL_SD_GetCardInfo(&hsd, &pCardInfo);

29.       printf("pCardInfo.CardType = %u\n",pCardInfo.CardType);

30.       printf("pCardInfo.CardVersion = %u\n",pCardInfo.CardVersion);//版本

31.       printf("pCardInfo.BlockNbr = %u\n",pCardInfo.BlockNbr);//SD卡块数
    6 {5 c; f/ M3 v0 G  G- h3 C
32.       printf("pCardInfo.BlockSize = %u\n",pCardInfo.BlockSize);//每一块大小
    ! F0 x$ y9 n9 ~
33.       /*------------------- SD DMA 写测试-------------------------------------*/
    $ i0 f- h4 h' f6 E3 O0 o
34.       memset(SDBUF_TX, 0x2, SDBUF_SIZE );

35.       DMA_SEND_OK = 0;　　//设置发送完成标志位为０，完成时为１
    3 T  D. t: {0 E
36.        /**
    - P# e7 p. Q! U/ P3 G* i  I# o7 @: j
37.        //函数原型

38.        *HAL_StatusTypeDef HAL_SD_WriteBlocks_DMA(SD_HandleTypeDef *hsd, uint8_t *pData,

39.                                              uint32_t BlockAdd, uint32_t NumberOfBlocks)
    6 w; y$ P  t( l5 V+ N8 q7 l
40.
    * i; ?: D, r" u7 l, q) u& v  Y
41.         * @param  hsd Pointer to SD handle
    1 }! @* q9 D9 c5 x* L# h
42.         * @param  pData Pointer to the buffer that will contain the data to transmit
    , J2 u# T" T6 ]; E
43.         * @param  BlockAdd Block Address where data will be written  从哪个块开始写
    . L7 P& W& i# D% S  g
44.         * @param  NumberOfBlocks Number of blocks to write　　写几个块

45.         * @retval HAL status

46.         */

47.
      t. n% t" Y4 T0 Q. S: z% v1 ]4 A
48.       if( HAL_SD_WriteBlocks_DMA(&hsd, SDBUF_TX, 0, 1) == HAL_OK )

49.       {
    # f, ^4 f: [4 i- ~$ g1 @1 k# O; F
50.           //等待DMA传输完成，并且SD卡状态为传输状态
    2 ?9 x9 ], s9 b6 L  K
51.           while( (DMA_SEND_OK ==0 ) || (HAL_SD_GetCardState(&hsd) != HAL_SD_CARD_TRANSFER));

52.           printf("WriteBlocks Successfully\n");

53.
    4 X* e8 I2 k5 h" D
54.           for(i=0; i<SDBUF_SIZE; i++)

55.           {

56.             printf("%d ",SDBUF_TX[i]);
    6 W: f1 I9 D( ^" O; j  k
57.           }

58.           printf("\r\n");

59.           }

60.           else

61.           {
    " X: L+ @9 ?% i6 Y7 x; {& s
62.              printf("WriteBlocks Failed\n");
      T) `# Z& A' A6 x
63.           }

64.
    / L0 U1 Z  T& A3 K
65.           /*------------------- SD DMA 读测试-------------------------------------*/

66.           DMA_RCV_OK = 0;　　　//设置读取完成标志位为０，完成时为１

67.           if(HAL_SD_ReadBlocks_DMA(&hsd, SDBUF_RX, 0, 1) == HAL_OK)

68.           {

69.               while( (DMA_RCV_OK ==0) || (HAL_SD_GetCardState(&hsd) != HAL_SD_CARD_TRANSFER));

70.               printf("ReadBlocks Successfully\n");
    . j: P" Y9 H3 i5 }/ Q- F" o8 j
71.               for(i=0; i<SDBUF_SIZE; i++)
    4 v5 A3 o5 r' _+ S& V  G/ X
72.               {
      {. P; |1 x, B  [5 p
73.                 printf("%d ",SDBUF_RX[i]);

74.               }
    ; }& ?1 O0 f6 b1 `
75.               printf("\r\n");
    ( c: e3 ]9 B0 ^! |' X7 c" \! A
76.            }

77.             else
    4 q' ~: V2 S$ q
78.             {
    5 r9 K  V' l& a8 {% t$ ?* G4 ^5 x
79.               printf("ReadBlocks Failed\n");
    ! k5 c* E' k" j8 N& g: h' T
80.             }
    $ D) I% w! b1 Q( C5 o2 s
81.             while (1){}

82. }

复制代码

  |+ [% e, p. B4 s

1.
   . z+ F4 e9 G8 M0 x0 ~* ]/ q( F9 h
2. //sdio.c
   5 Y$ V9 F- V0 `
3.

4. extern uint8_t DMA_SEND_OK, DMA_RCV_OK;

5. //发送完成中断处理

6. void HAL_SD_TxCpltCallback(SD_HandleTypeDef *hsd)
   " e( Q' X8 i/ Q
7. {
   ! B! ]: X' e1 d- g( f% J' u; d
8.   DMA_SEND_OK = 1;
   2 q1 T% w% {  h0 r- U
9. }
   ; s, \2 ?( c4 h/ ?0 i
10. //接收完成中断处理
    - Z$ R" w( o2 m: |0 f1 }9 D
11. void HAL_SD_RxCpltCallback(SD_HandleTypeDef *hsd)
    ! M- B# N8 l" k) k! X4 F4 O
12. {

13.   DMA_RCV_OK = 1;
    ) Y, T$ Q& s8 v5 S
14. }

复制代码

: Z2 {( ~, C% Z8 A$ r8 Q4 I5 m1 B至此，ARM开发进阶知识已全部更新完毕！下一系列介绍物联网操作系统开发！


4 g4 U: ^2 E3 X. Q, {转载自： 骆驼听海
% n- M6 \' }: ~4 r/ @& g如有侵权请联系删除
