没有LSE时STM32WB如何运行BLE程序?

[复制链接]
STMCU小助手 发布时间:2023-4-13 16:40
本文档描述如何让STM32WB在没有LSE时运行BLE应用程序所需的流程和步骤。LSE 可作为 STM32WB RF Wakeup 和 RTC 的时钟源。STM32WB RF Wakeup 和 RTC 的时钟源可配置为 LSE,LSE 时钟相对比较稳定且准确,不需要校准,而且 LSE 可在所有的低功耗模式下保持工作。
8 [$ g/ g3 J3 m9 A; E
1 F& p' D+ b$ \) _& Q
为什么 STM32WB BLE 应用需要 LSE ?
首先LSE 可作为 STM32WB RF Wakeup 和 RTC 的时钟源。
: t( G3 q1 T- F" _9 b
STM32WB RF Wakeup 和 RTC 的时钟源可配置为 LSE,LSE 时钟相对比较稳定且准 确,不需要校准,而且 LSE 可在所有的低功耗模式下保持工作。
; k4 t4 F( r* G# w

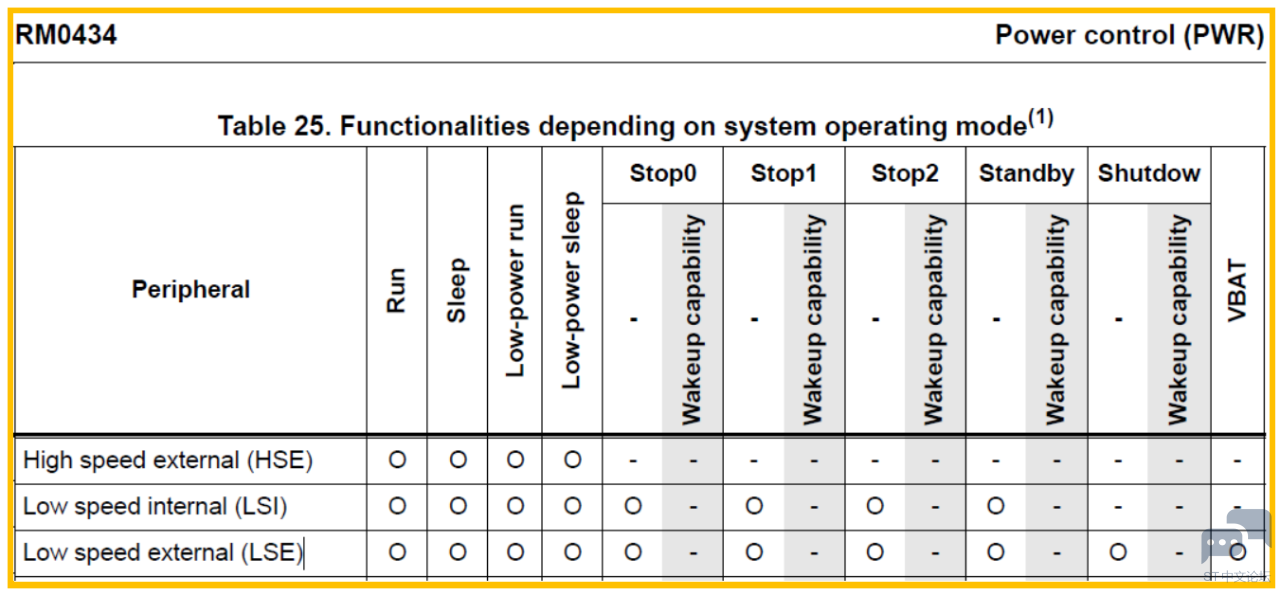

STM32WB RF Wakeup 和 RTC 的时钟源也可配置为 HSE,由于 HSE 只能在 RUN/LP RUN/SLEEP/LP SLEEP 模式保持,进入 STOP/STANDBY/STUTDOWN 模式 后,HSE 会被关掉,这样系统就无法进入 STOP/STANDBY/STUTDOWN 模式,导致系 统功耗会更高。另外 HSE 可能没那么稳定,可能需要校准,从而可能导致 STM32WB RF Wakeup 时钟不稳,也影响 BLE stack 运行,导致 BLE 工作不稳。
' A4 S6 h3 Z. s( Q) x
% |) l- \+ g8 x
在需要 BLE 使能时,什么情况下可考虑不使用 LSE?
* ]7 x: ^" l, V1 o# S
在以下情况下,还需要使能 BLE 并进行开发,调试时可配置 STM32WB 使用 HSE 做 RF Wakeup 和 RTC 的时钟源。
( C$ _4 `% ?# J9 ^. E$ I. [0 Z
1.设计时,遗漏 LSE,但是样机已做好
2.生产了样机,忘记贴 LSE 了
3. 生产了样机,LSE 不匹配,暂时可去掉
4. 环境或应用使用某些 GPIO(PC13) 影响 LSE,导致 LSE 时钟异常或不稳
5. 不关心功耗,系统不需要进入低功耗

: I. ~& d- g9 n' Y, V
3. 如何配置 HSE 作为 RF Wakeup 和 RTC 的时钟源?
- d: }; ?  y8 r* t6 J: W7 i) r+ B/ N2 q
本 LAT 基于 CubeMX v6.6.1 和 CubeWB v1.14.1 介绍。

. \, r0 m* O  f9 G, z
3.1 打开 BLE_p2pServer.ioc
用CubeMXv6.6.1打开 STM32Cube_FW_WB_V1.14.1\Projects\ P-NUCLEOWB55.Nucleo\Applications\BLE\BLE_p2pServer\BL E_p2pServer.ioc,以此为例。

" y# ]$ P' j2 {+ p

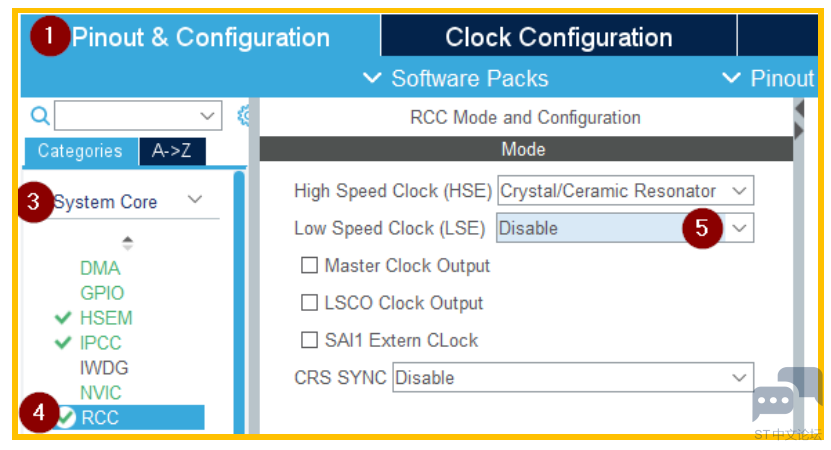

3.2 失能 LSE
在Pinout& Configuration => System Core => RCC=>Low Speed Clock (LSE)=>Disable,失能 LSE。

* t# p' w5 ?7 g. d* X0 r
9 G, p9 G( j$ l4 q$ x! |. e1 z4 T1 H
3.3 失能 LPM & 配置 RTC 预分频

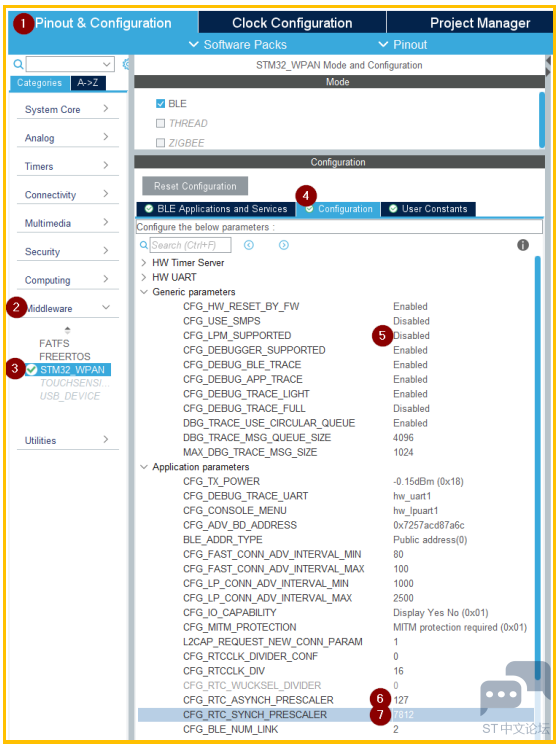

在 Pinout& Configuration => Middleware => STM32_WPAN =>Configuration=>
Generic parameters=>CFG_LPM_SUPPORT=>Disabled,失能低功耗 LPM,系统会 保持在 RUN 模式
Applicationparameters=>CFG_RTC_ASYNCH_PRESCALER=>127
Applicationparameters=>CFG_RTC_SYNCH_PRESCALER =>7812
1 i* R( {- W# u  {. v( o
" _( R; B  d2 X

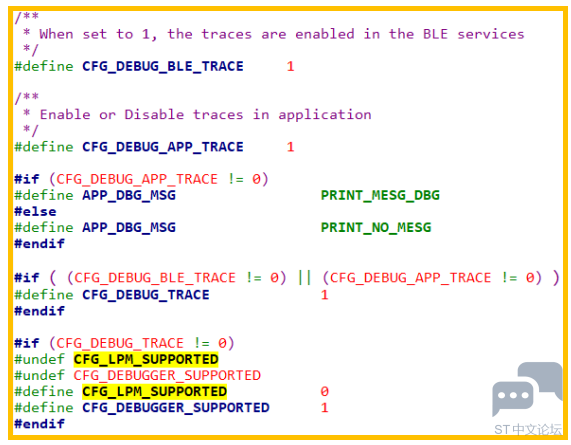

其实,生成代码后在 Core\Inc\app_conf.h 中,如果使能了 CFG_DEBUG_BLE_TRACE 或 CFG_DEBUG_APP_TRACE,会自动的失能 CFG_LPM_SUPPORTED。
5 x% T. s) R* {* U# L9 Y2 J  G2 D

% A) N. S6 i9 p5 ?# h

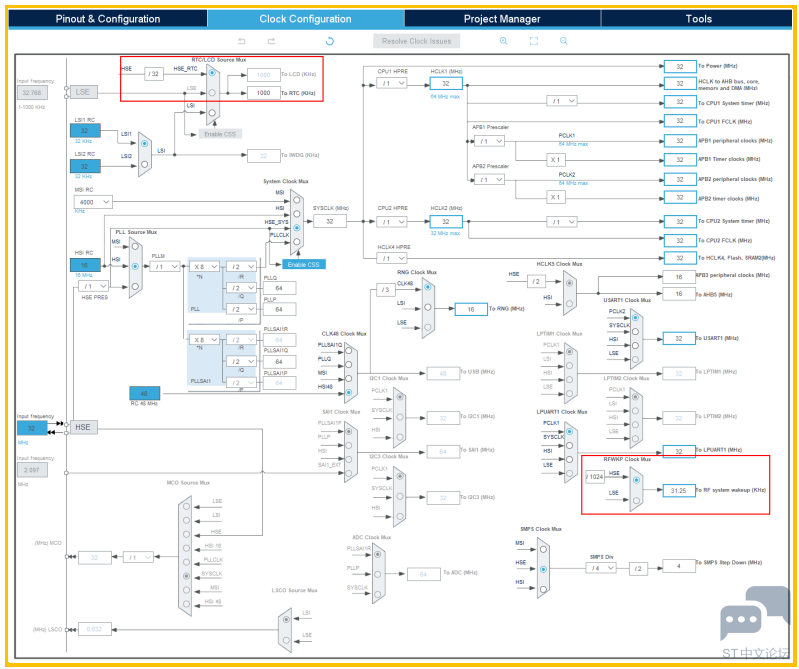

3.4 配置 RTC 和 LSE 的时钟源为 HSE

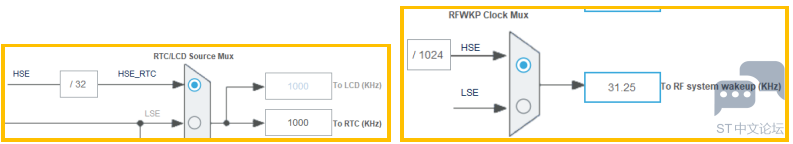

在 Clock Configuration 中,修改 RTC/LCD Source Mux 的时钟源为 HSE_RTC;修改 RFWKP Source Mux 的时钟源为 HSE。
* a/ N/ S% B) ?7 ]7 J

" v0 S) o; Z: n( ~" b2 o$ W/ ?
1 R  Y( m5 V% ^! \
3.5 重生代码
点击【GENERATE CODE】重新生成代码,用相应的 IDE 打开工程。

3 @! ~  b5 i3 `4 M& S8 |
3.6 使能 BLE_LSE 校准

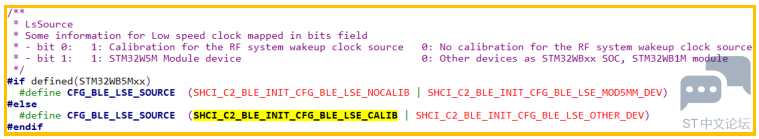

打开 Core\Inc\app_conf.h,修改 CFG_BLE_LSE_SOURCE,使能 SHCI_C2_BLE_INIT_CFG_BLE_LSE_CALIB,如下

7 z0 Q9 Y  z) ?7 ?
& d% E1 O0 j" p7 p" O. q6 a- A. b  N
3.7 修改 CFG_TS_TICK_VAL 和 CFG_TS_TICK_VAL_PS
打开 Core\Inc\app_conf.h,修改 CFG_TS_TICK_VAL 和 CFG_TS_TICK_VAL_PS, 如下
; K* z5 }' t0 D; S. \$ l; C
6 n8 k2 |. F" O1 z& x1 R: s% p0 E
3.8 检查 RF 唤醒时钟源为 HSE

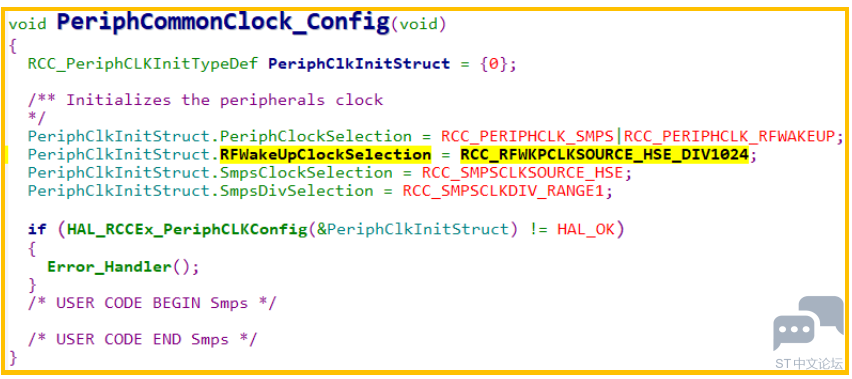

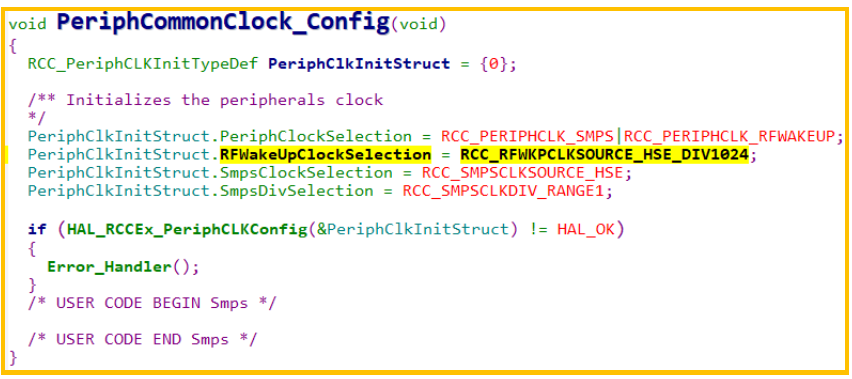

在 Core\Src\main.c 的 PeriphCommonClock_Config 函数中检查确认RFWakeUpClockSelection配置为 RCC_RFWKPCLKSOURCE_HSE_DIV1024 。

' O% P1 {5 z8 h2 X
( i* l) @) f. l" n+ [! D' ^/ t
3.9 检查 RTC 时钟源为 HSE

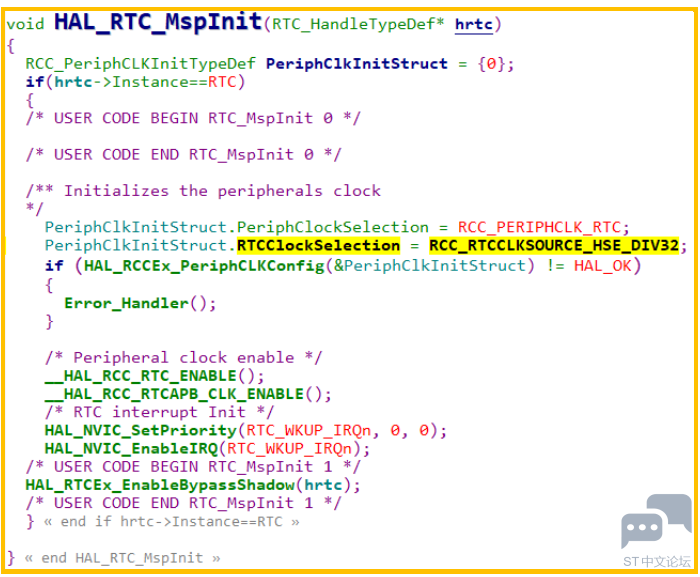

在 Core\Src\ stm32wbxx_hal_msp.c 的 HAL_RTC_MspInit 函数中检查确认 RTCClockSelection 配置为 RCC_RTCCLKSOURCE_HSE_DIV32。

/ |1 P" w  I( y6 H9 Q
! Y) D+ A# n6 a7 G0 Y) @( D
3.10 验证
重新编译工程,并下载到 STM32WB 中,此时 STM32WB 不再使用 LSE 了。使用 ST BLE Sensor 手机 app,搜索 STM32WB,并连接进行测试。

( f+ n( s! ?) m' k: V
转载自: STM32单片机
如有侵权请联系删除, M0 J5 Q2 Z# j$ o/ w1 E% A
