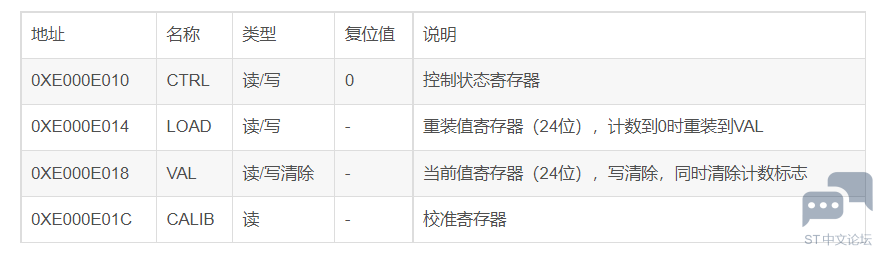

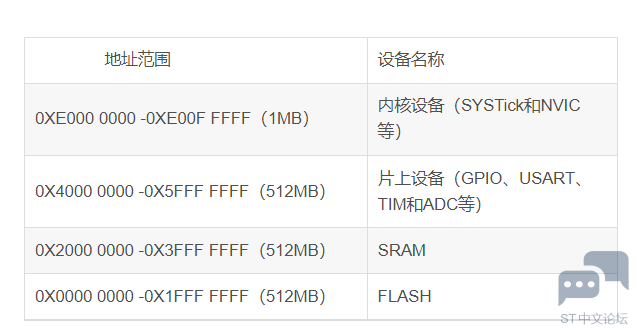

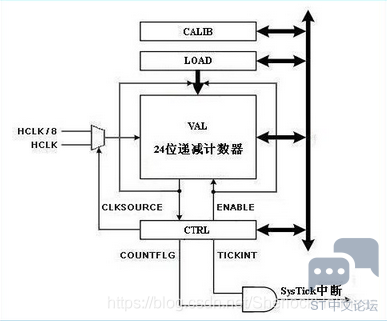

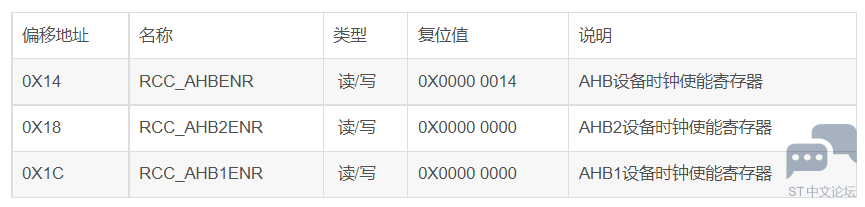

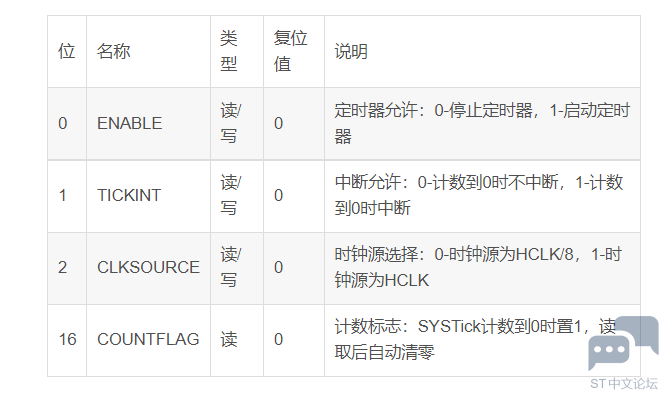

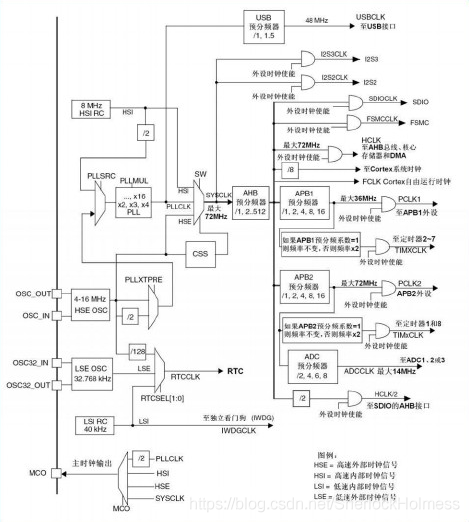

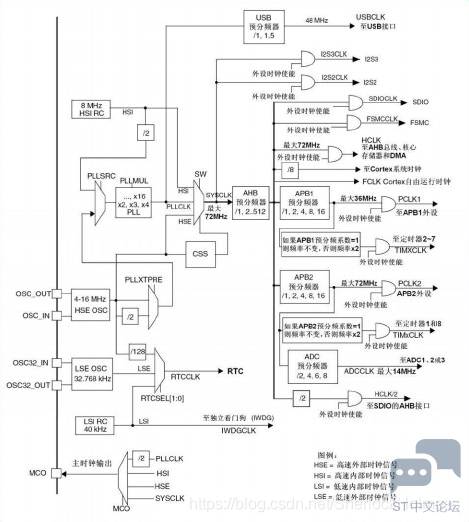

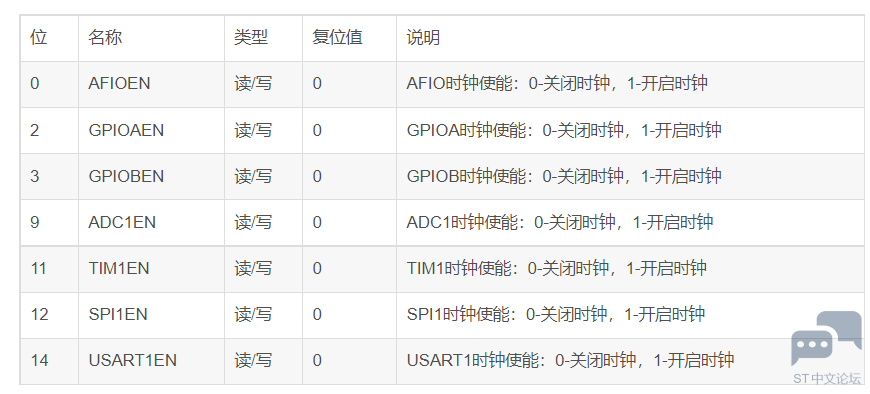

1.1 stm32 mcu结构 由控制单元、从属单元和总线矩阵三大部分组成,控制单元和从属单元通过总线矩阵相连接 控制单元包括Cortex-M3内核和两个DMA控制器(DMA1和DMA2) 从属单元包括存储器(Flash和SRAM等)和设备(连接片外设备的接口和片内设备) 连接片外设备的接口有并行接口和串行接口,并行接口即通用IO接口GPIO,串行接口有 USART、SPI、I2C、USB和CAN等 片内设备有定时器TIM、模数转换器ADC和数模转换器DAC等 ![]() 1.2 STM32 MCU存储器映像 程序存储器、数据存储器和输入输出端口寄存器被组织在同一个4GB的线性地址空间内 ![]() 1.3 STM32 MCU系统时钟树 系统时钟树由系统时钟源、系统时钟和设备时钟等部分组成 系统时钟源有4个:高速外部时钟HSE、低速外部时钟LSE、高速内部时钟HSI和低速内部时钟LSI 外部时钟用OSC实现,内部时钟用RC实现 ![]() 系统时钟SYSCLK可以是HSE或HSI,也可以是HSE或HSI通过锁相环倍频后的锁相环时钟PLLCLK SYSCLK经AHB预分频器分频后得到AHB总线时钟HCLK,HCLK经APB1/APB2预分频器分频后得到APB1/APB2总线时钟PCLK1和PCLK2 系统时钟树中的时钟选择、预分频值和外设时钟使能等都可以通过对复位和时钟控制(RCC)寄存器编程实现 ![]() APB2设备时钟使能寄存器(RCC_APB2ENR) ![]() 1.4 Cortex-M3简介 Cortex-M3是采用哈佛结构的32位处理器内核,拥有独立的指令总线和数据总线,两者共享同一个4GB存储空间 Cortex-M3内建一个嵌套向量中断控制器(NVIC:Nested Vectored Interrupt Controller),支持可嵌套中断、向量中断和动态优先级等 ![]() Cortex-M3内部还包含一个系统滴答定时器SysTick SYSTick的核心是1个24位递减计数器,使用时根据需要设置初值,启动后在系统时钟的作用下递减,减到0时置技术标志位并重装初值 系统可以查询计数标志位,也可以在中断允许时产生SYSTick中断 SYSTick通过4个32位寄存器进行操作 ![]() 控制状态寄存器有3个控制位1个状态位 ![]() SYSTick等片内设备接口的编程操作方法有2种: 直接操作寄存器和使用库函数 使用库函数和使用自定义结构操作寄存器本质相同 和使用库函数相比,使用直接操作寄存器进行软件设计有下列优点: (1)源程序简单,目标程序小。 (2)直接操作寄存器有利于对硬件的理解,比较适合电子、通信和自动化等相关专业的学生学习使用 直接操作寄存器的主要缺点是移植性差,而使用库函数移植性较好,比较合适计算机等相关专业的学生学习使用 嵌入式系统的C语言程序设计与一般的C语言程序设计基本相同,主要差别有2点: (1)嵌入式系统的C语言程序设计主要使用寄存器操作,而寄存器操作和变量操作实质相同,寄存器的名称实质就是变量名称 (2)寄存器操作中控制和状态寄存器的操作通常是位操作包括“位与&”、“位或|”和“位异或^”(注意“位与&”和“位或|”与“逻辑与&&”和“逻辑或||”的区别)使用位操作的主要目的是只对控制和状态寄存器的指定位进行操作,对其他位的值不产生影响 ———————————————— 版权声明:_laiwenjie 如有侵权请联系删除 |
