前言

本文是个人笔记，文章只讲基本流程，

最后所有的资料原理图和程序都会上传至资源。

一、硬件部分

单品传感器的硬件部分还是很简单的：

1、STM32L051 和 STM32F103 是 Pin to Pin 的；

2、测温传感器使用的是I2C接口，使用了软件I2C，因为 D6T 是5V供电，所以使用了电平转换电路；

3、整个传感器项目需求是 485 通讯的，因为实际环境要求，所以采用了周立功的 485 模块；

1.1 STM32部分

老样子，最小系统都是一样的：

1.2 传感器部分

在这里插入图片描述

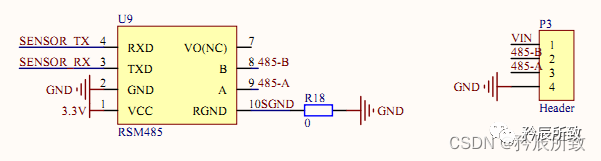

1.3 485通讯部分

1.4 电源部分

二、☆软件部分☆

硬件部分是简单的，本项目的核心就在于软件的实现，有2个部分是核心：

1、I2C 通讯驱动；

2、485 通讯驱动；

2.1 传感器 I2C 通讯部分

这里上一下上层调用的函数，具体的驱动细节见下文说明：

1. void D6T_Measure()

2. {

3. u8 D6Tbuff[20];

4. u8 D6T_Data=0;

5.     // u16 tPEC;

6.

7.    i2c_start();

8. i2c_send_byte(0X14); //地址，和读写指令

9. i2c_wait_ack();

10. delay_us(150);    //这里必须加

11.

12. i2c_send_byte(0X4C);

13. i2c_wait_ack();

14.

15. delay_us(150);

16.

17. i2c_start();

18. i2c_send_byte(0X15); //地址，读指令

19. i2c_wait_ack();

20. delay_us(120);

21.

22. // D6T44L_ReadLenByte(5);    //D6T-1A-02 只有5个数值

23. u8 t;

24.    D6T_Data=0;

25. for(t=0;t<(5-1);t++)

26. {

27.   D6Tbuff[D6T_Data++] = i2c_read_byte(1);

28.   delay_us(120);

29. }

30.   D6Tbuff[D6T_Data] = i2c_read_byte(0);

31. delay_us(120);

32. i2c_stop();

33.

34. //  tPTAT = 256 * D6Tbuff[1] + D6Tbuff[0];

35. tP = 256 * D6Tbuff[3] + D6Tbuff[2];

36. }

37.

38.

39. unsigned char  calc_crc(unsigned char  data)

40. {

41.    int index;

42.    unsigned char temp;

43.

44.    for(index=0;index<8;index++){

45.       temp = data;

46.       data <<= 1;

47.       if(temp & 0x80) data ^= 0x07;

48.    }

49.    return data;

50. }

复制代码

2.2 485 通讯部分

本传感器是作为 485 从机设备，所以需要写一下 ModbusRTU 协议驱动，这里就不墨迹，直接源码奉上：

1. #include "Modbus_rtu.h"

2. #include "stdio.h"

3.

4. void Modbus_check()

5. {

6.     u16 crc;

7.     u16 receivecrc1;

8.     u16 receivecrc2;

9.     u8 sendbuff[5];

10.     /*

11.     收到了8个数据：01 03 00 10 00 01 D5 CA

12.     USART2_Data = 8;

13.     USART2_BUF[0] ~ USART2_BUF[7] ;

14.     要做校验的数为6个，所以是 USART2_Data - 2；

15.     校验需要计算的是 USART2_BUF[6]， USART2_BUF[7]

16.     USART2_BUF[USART2_Data - 2] 和 USART2_BUF[USART2_Data - 1]

17.     */

18.     crc = Checksum_CRC16(USART2_BUF,USART2_Data - 2);

19.     // printf("crc is :0x%x\r\n",crc);

20.     /*No matter the high bits before or the low bits before*/

21.     receivecrc1 = (USART2_BUF[USART2_Data - 2]<<8) + USART2_BUF[USART2_Data - 1];

22.     receivecrc2 = (USART2_BUF[USART2_Data - 1]<<8) + USART2_BUF[USART2_Data - 2];

23.     // if((lrc == receivelrc2)||(lrc == receivelrc1)){

24.     //     if(USART2_BUF[0] == mymodbus_add){

25.     //这里说明一下，先判断地址，然后返回错误，如果先判断校验，如果出错了，那么总线上所有都同时返回就有问题了

26.     if(USART2_BUF[0] == mymodbus_add){

27.         if((crc == receivecrc2)||(crc == receivecrc1)){

28.             switch (USART2_BUF[1]){

29.             case 3:

30.                 Modbus_03_ack();

31.                 break;

32.             case 6:

33.                 Modbus_06_ack();

34.                 break;

35.             default:

36.                 // printf("An unsupported command!\r\n");//for test

37.                 sendbuff[0] = mymodbus_add;

38.                 sendbuff[1] = 0x80 | USART2_BUF[1];

39.                 sendbuff[2] = 2;

40.                 crc = Checksum_CRC16(sendbuff,3);

41.                 sendbuff[3] = (u8)(crc >> 8);

42.                 sendbuff[4] = (u8)crc;

43.                 Uart2_sendBuffer(sendbuff,5);

44.                 break;

45.             }

46.         }

47.         else{ //校验错误，返回异常

48.             sendbuff[0] = mymodbus_add;

49.             sendbuff[1] = 0x80 | USART2_BUF[1];

50.             sendbuff[2] = 0;

51.             crc = Checksum_CRC16(sendbuff,3);

52.             sendbuff[3] = (u8)(crc >> 8);

53.             sendbuff[4] = (u8)crc;

54.             Uart2_sendBuffer(sendbuff,5);

55.         }

56.     }

57. }

58.

59. void Modbus_03_ack(){

60.   u16   Register_add;  // 2,3

61.   u16   Register_len;  // 4,5

62.   u16   crc;

63.   u8    i;

64.   u8    j;

65.

66.   Register_add = (USART2_BUF[2]<<8) + USART2_BUF[3]; //get add;

67.   Register_len = (USART2_BUF[4]<<8) + USART2_BUF[5]; //get len;

68.

69.   u8 sendbuff[Register_len*2 + 5];

70.   /*

71.   如果读取的地址写错了，或者读取长度超过规定的长度

72.   返回错误

73.   */

74.   if(( 0x0010 <= Register_add)&&( Register_add <= 0x0014 )&&(Register_len < 6)){

75.     i = 0;

76.     sendbuff[i++] = mymodbus_add;

77.     sendbuff[i++] = 0x03;

78.     sendbuff[i++] = Register_len<<1;

79.     switch(Register_add){

80.     case 0x0010:

81.         for(j=0;j<Register_len;j++){

82.             sendbuff[i++]= (u8)(Register_value[0+j]>>8);    //发送读取数据字节数的高位

83.             sendbuff[i++]= (u8)Register_value[0+j];   //发送读取数据字节数的低位

84.         }

85.         break;

86.     case 0x0011:

87.         for(j=0;j<Register_len;j++){

88.             sendbuff[i++]= (u8)(Register_value[1+j]>>8);

89.             sendbuff[i++]= (u8)Register_value[1+j];

90.         }

91.         break;

92.     case 0x0012:

93.         for(j=0;j<Register_len;j++){

94.             sendbuff[i++]= (u8)(Register_value[2+j]>>8);

95.             sendbuff[i++]= (u8)Register_value[2+j];

96.         }

97.         break;

98.     case 0x0013:

99.         for(j=0;j<Register_len;j++){

100.             sendbuff[i++]= (u8)(Register_value[3+j]>>8);

101.             sendbuff[i++]= (u8)Register_value[3+j];

102.         }

103.         break;

104.     case 0x0014:

105.         for(j=0;j<Register_len;j++){

106.             sendbuff[i++]= (u8)(Register_value[4+j]>>8);

107.             sendbuff[i++]= (u8)Register_value[4+j];

108.         }

109.         break;

110.     default:break;

111.     }

112.     crc = Checksum_CRC16(sendbuff,i);

113.     sendbuff[i++] = (u8)(crc >> 8);

114.     sendbuff[i++] = (u8)crc;

115.     Uart2_sendBuffer(sendbuff,i);

116.   }

117.   else{//地址不在规定返回或者长度太长，返回错误

118.     sendbuff[0] = mymodbus_add;

119.     sendbuff[1] = 0x80 | USART2_BUF[1];

120.     sendbuff[2] = 1;

121.     crc = Checksum_CRC16(sendbuff,3);

122.     sendbuff[3] = (u8)(crc >> 8);

123.     sendbuff[4] = (u8)crc;

124.     Uart2_sendBuffer(sendbuff,5);

125.   }

126. }

127.

128. void Modbus_06_ack(){

129.   u16   Register_add;  //

130.   u16   val;  //

131.   u16   crc;

132.   u8    i;

133.   u8    sendbuff[8] = {0};

134.   if(USART2_Data < 9){

135.     Register_add = (USART2_BUF[2]<<8) + USART2_BUF[3]; //get add;

136.     val = (USART2_BUF[4]<<8) + USART2_BUF[5]; //

137.

138.     if((val > 0)&&(val < 248)){

139.         if(Register_add == 0x0013){

140.             mymodbus_add = val;

141.             Register_value[3] = mymodbus_add;

142.             MY_DATAEEPROM_Program(FLASH_TYPEPROGRAMDATA_BYTE,Modbus_ID_ADDR,mymodbus_add);

143.             i = 0;

144.             sendbuff[i++] = mymodbus_add;

145.             sendbuff[i++] = 0x06;

146.             sendbuff[i++] = (u8)(Register_add>>8);

147.             sendbuff[i++] = (u8)Register_add;

148.             sendbuff[i++] = (u8)(val>>8);

149.             sendbuff[i++] = (u8)val;

150.             crc = Checksum_CRC16(sendbuff,i);

151.             sendbuff[i++] = (u8)(crc >> 8);

152.             sendbuff[i++] = (u8)crc;

153.             Uart2_sendBuffer(sendbuff,i);

154.         }

155.         else{//写地址不在规定范围

156.             sendbuff[0] = mymodbus_add;

157.             sendbuff[1] = 0x80 | USART2_BUF[1];

158.             sendbuff[2] = 3;

159.             crc = Checksum_CRC16(sendbuff,3);

160.             sendbuff[3] = (u8)(crc >> 8);

161.             sendbuff[4] = (u8)crc;

162.             Uart2_sendBuffer(sendbuff,5);

163.         }

164.     }else{//写地址不在规定范围

165.         sendbuff[0] = mymodbus_add;

166.         sendbuff[1] = 0x80 | USART2_BUF[1];

167.         sendbuff[2] = 4;

168.         crc = Checksum_CRC16(sendbuff,3);

169.         sendbuff[3] = (u8)(crc >> 8);

170.         sendbuff[4] = (u8)crc;

171.         Uart2_sendBuffer(sendbuff,5);

172.     }

173.   }

174.   else{//写地址不在规定范围

175.     sendbuff[0] = mymodbus_add;

176.     sendbuff[1] = 0x80 | USART2_BUF[1];

177.     sendbuff[2] = 1;

178.     crc = Checksum_CRC16(sendbuff,3);

179.     sendbuff[3] = (u8)(crc >> 8);

180.     sendbuff[4] = (u8)crc;

181.     Uart2_sendBuffer(sendbuff,5);

182.   }

183. }


复制代码

2.3 其他代码说明

此项目的核心就是上面2个的驱动，其他部分，STM32和一些基本的按键驱动，LED等操作都和以往项目基本一样。

实际上当初我在 FreeRTOS 记录 实例的时候就是使用的这个项目作为说明的，所以从 0 开始的设计思路

当然额外说一句，这种 单品传感器 的简单的项目一般来说用不用 RTOS 实际使用上区别不大。
