前言

重头戏，重头戏，绝对的重头戏！

本编只看封面还看不出个所以然，摸摸点击进入B站视频，整个人豁然开朗，大呼“6666~”。

工程介绍

项目使用AIDA64extreme作为上位机，采用STM32F103C8T6核心板作为控制器，基于Arduino重新编写的项目程序。

改进内容

1、使用AIDA64extreme作为上位机软件，可获取包含CPU、内存、GPU、电池电压、硬盘使用率等更多参数信息，可自行修改程序DIY，创造更多可能。

2、采用串口通信，通过USB口与电脑连接，无wifi网卡的台式电脑也可使用。

3、STM32F103C8T6核心板作为控制器。

• 因每台电脑的USB口输出电压存在差异，不一定都为标准的5V输出，在使用PWM模拟DAC输出时会影响输出准确性，故没有选用基于5v单片机的Arduino NANO或是UNO作为控制器。（当然也可以外部提供给NANO、UNO稳定的参考电压，相对较为麻烦）。STM32F103C8T6核心板内置有3.3v稳压芯片，可以保证DAC输出相对精准，不受电脑USB电压影响。



• 由于ATmega328P单片机价格上涨，国产的Arduino NANO价格已经接近30元了，STM32F103C8T6核心板价格停留在20左右，比较经济。



4、采用Arduino IDE编写程序，没有复杂的寄存器配置，程序易于修改。（其实是作者keil和cubemx用不好）

5、支持程序校准和微调电压表，提高适配性。

器件工具

所需工具

• 电烙铁
• 杜板线
• 任意的USB串口下载器，推荐CH340
• Micro USB数据线



所需器件

• STM32F103C8T6核心板一块

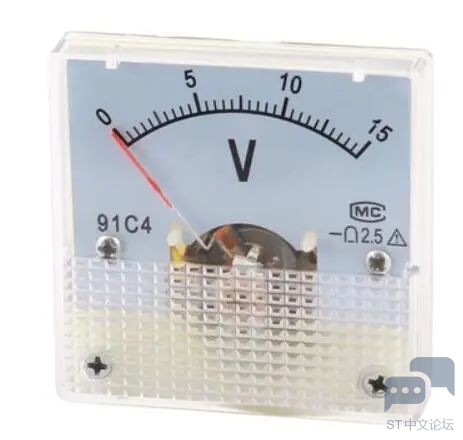

• 两块91C4型号的电压表（需购买3V量程版本）



制作过程

1、搭建STM32的Arduino开发环境

注意事项：

• 刷booloader时候需要核心板把boot0插到1的位置，boot1插到0的位置，刷写成功后需要复原到都接0的状态

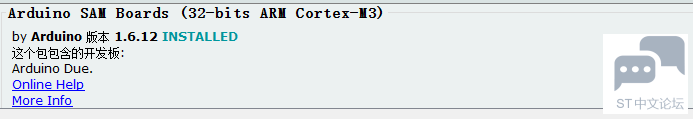

• 安装好Arduino_STM32包，并安装好驱动后，需要在Arduino开发板管理器中而外安装Arduino SAM Boards的支持

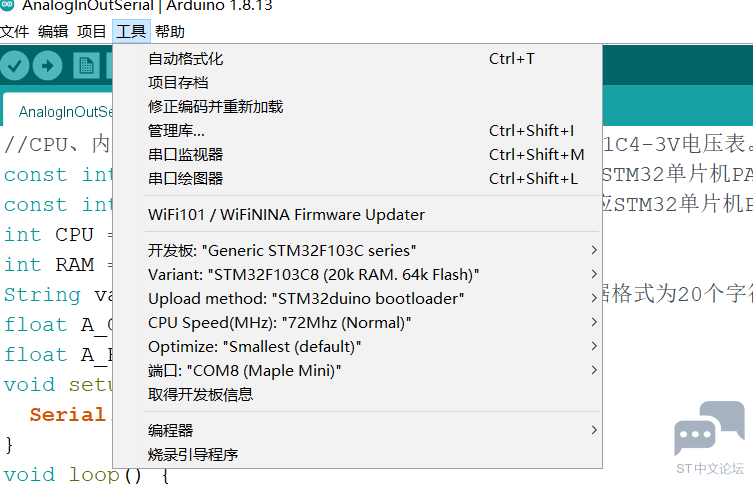

• 程序下载需按照如下选择单片机型号及串口(成功安装好驱动，并将开发板通过板载micro USB连接电脑后，可以识别到maple mini这个串口)



2、程序刷入

打开工程附件中“程序”文件夹中的“CPURAMGET.ino”,按照第一点中的说明，进行程序下载。

3、表盘制作

• 可使用原作者的PHOTOSHOP文件，替换背景，制作自己喜爱的表盘
• 没有彩色打印机的朋友，也可以使用黑白打印机进行打印（如果打印图片过淡，可以适当调整下对比度和亮度）



• 如果没有彩色打印机又想制作彩色表盘的，推荐某宝上搜索“照片冲印”服务（8寸（6R,15.2*20.3cm）的冲印包邮价格2块多，相当经济）



4、表盘裁剪制作

将91C4电压表拆开，并取出原先的金属表盘，依据表盘的形状用剪刀裁剪打印好的表盘图片，将裁剪好的表盘图片使用胶水粘贴在原先金属表盘的表面，装回电压表，并调整安装位置，确保指针与0点对其，且表盘不会干涉指针运动。

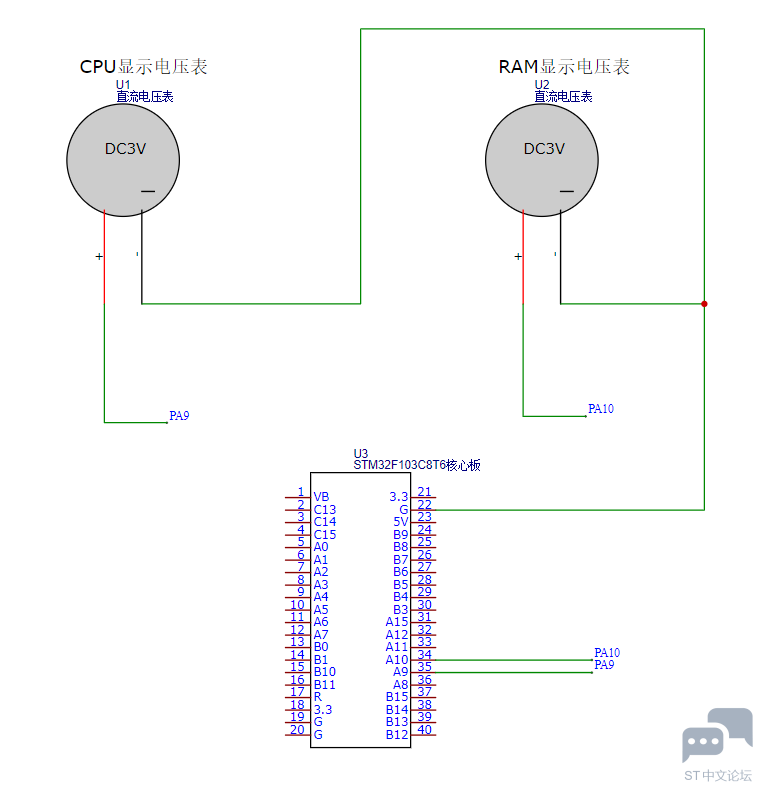

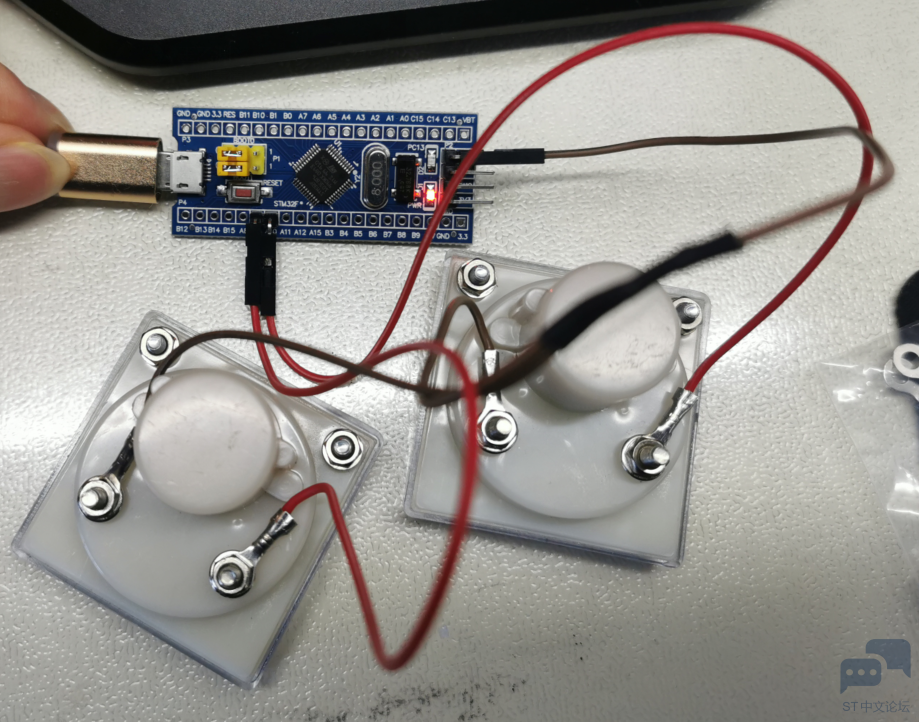

5、依据连接示意图，将STM32核心板的PA9和PA10引脚与CPU使用率显示和内存使用率显示的电压表正极相连。两块电压表的负极并联后与核心板GND连接。

6、下载AIDA64extreme软件进行如下设置：

（1）将STM32核心板通过MICRO USB与电脑连接，并通过Arduino IDE确认连接的串口号

（2）打开AIDA64extreme软件，打开“文件”-“设置”

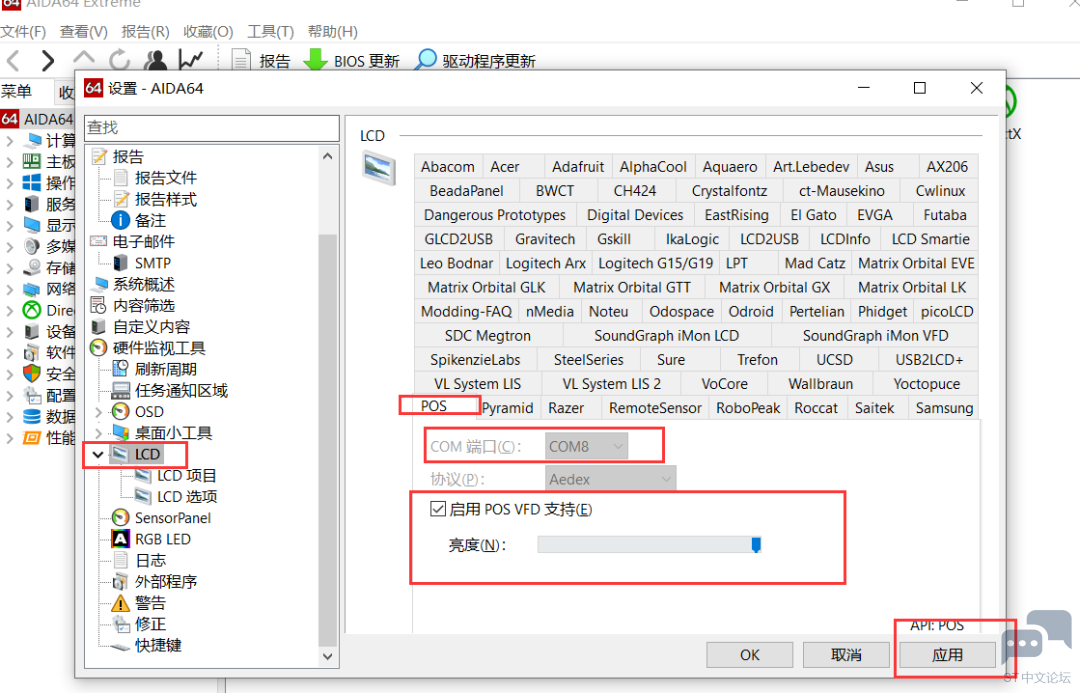

（3）选择LCD，并将屏幕选择为POS

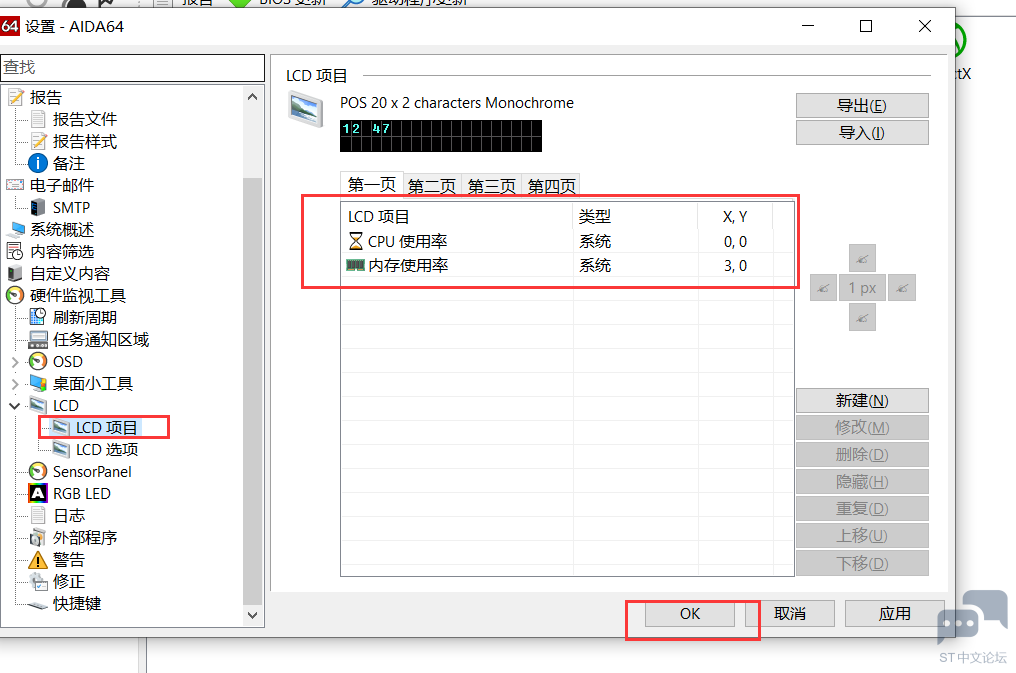

（4）点击左侧“LCD项目”，按照如下参数设置屏幕输出参数，或通过导入工程文件中提供的配置文件。

（5）观察电压表指针位置是否与电脑的内存和CPU使用率相匹配。

可通过程序中的“电压表量程”和“电源电压”进行微调，其中3.30v为万用表实测STM32核心板3.3v输出引脚的电压。

（6）使用B站原作者的3D模型，进行3D打印外壳，或使用KT板、亚克力板自己制作外壳。

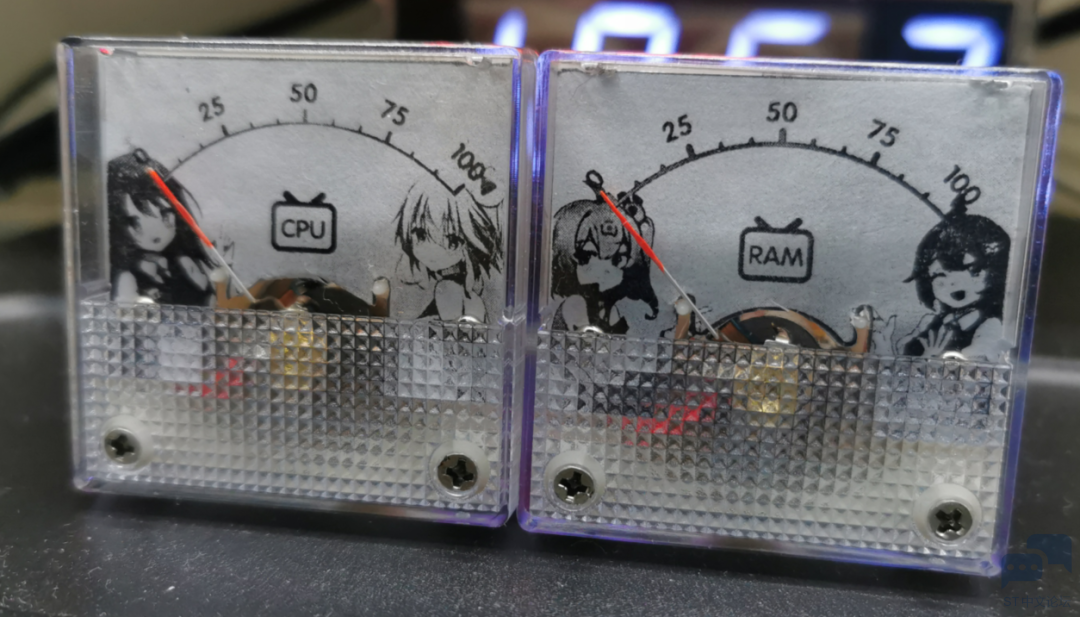

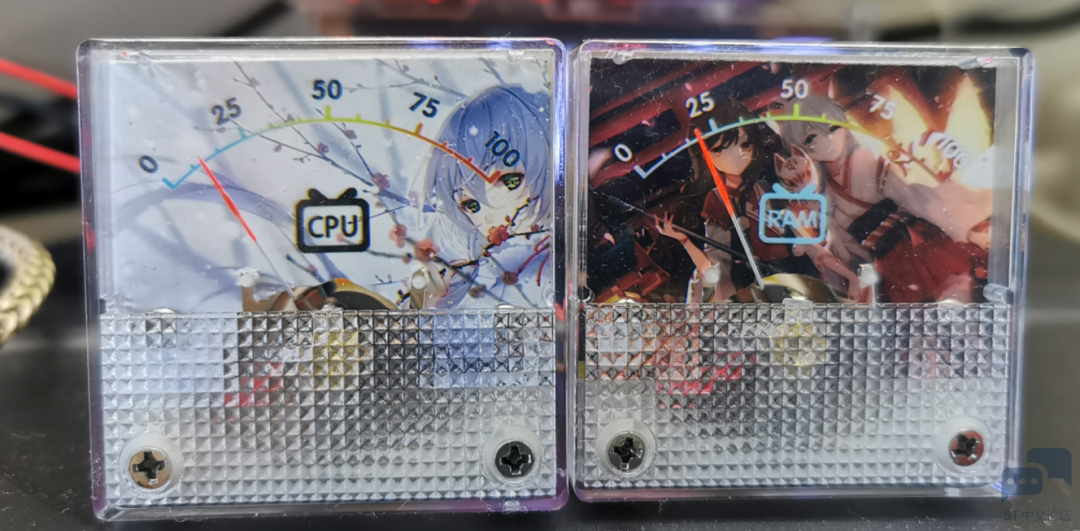

成品效果图

电路设计欣赏

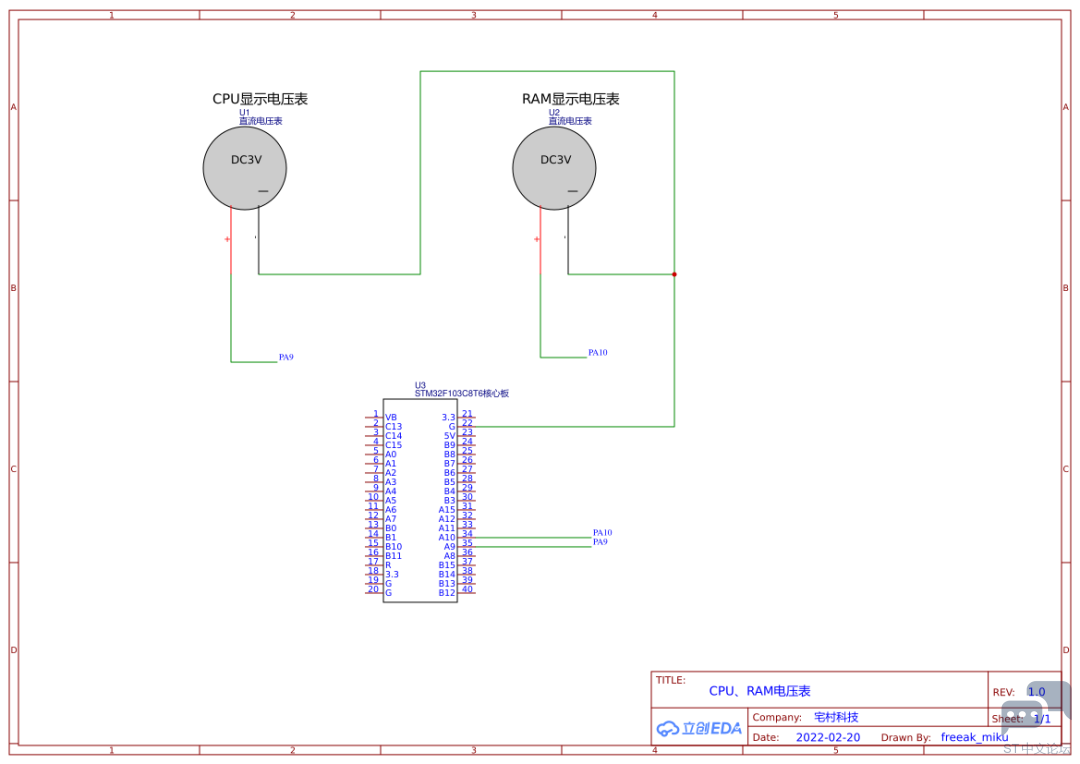

原理图
