1. 图形应用和低功耗; N. S* _* I7 y h+ p9 z
随着智能设备的普及,越来越多的设备会用到图形界面,而在 STM32 MCU 上使用TouchGFX,使得图形设计变得非常简单。其中智能手表、智能手环等产品对功耗要求比较高,这就需要在图形应用同时,结合芯片的低功耗模式来优化能耗。
0 [# n: Z% n6 B. C) L7 w在图形应用中使用低功耗,一般分为两种场景,一种是在关闭屏幕时,MCU 进入 STOP 模式,能极大的降低 MCU 功耗;另一种是在屏幕亮着的状态,MCU 进入 SLEEP 模式,也能降低MCU 功耗。而在 STM32L4+芯片上,LPSLEEP 模式相比 SLEEP 模式功耗更低,本文将在STM32L4R9 芯片上,结合 TouchGFX 和 LPSLEEP 来介绍如何在亮屏状态下实现 MCU 低功耗。
5 q4 K" S' w: ?9 {2. 低功耗实现原理介绍% d3 T2 d* `5 ` J+ x2 X
在使用 TouchGFX 做图形应用时,会使用到 FreeRTOS 操作系统,使用 SysTick 定时产生 1ms的中断来作为系统 tick。在所有应用任务空闲时,系统会调度 Idle 任务。此时我们能让 MCU 进入低功耗,从而达到降低 MCU 功耗的目的。) ?) T- K7 Q/ A
8 H0 ?7 B% O$ B! T8 r- K
2.1. Tickless Idle% G! z9 {. ]6 U% s4 y- s; z0 G

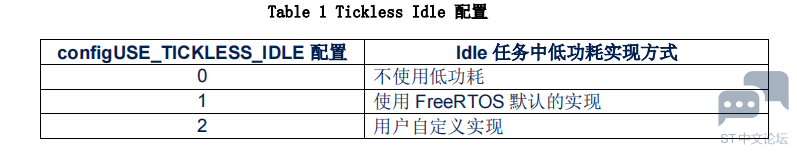

FreeRTOS 提供了 Tickless Idle 配置,在 FreeRTOSConfig.h 文件中,通过配置configUSE_TICKLESS_IDLE 为不同的值来配置 FreeRTOS 是否在 Idle 任务里进入低功耗,默认为 0 表示不进入低功耗。本文中将配置为 2,自定义 Idle 任务中低功耗实现。
* s( E! r8 c0 T, r2 D# S- I, B; y! E
J6 |: r( l' l7 n* M8 m% |
3 l5 \$ c% q7 a b2 GFreeRTOS 中进入低功耗具体是由 vPortSuppressTicksAndSleep 函数实现。配置configUSE_TICKLESS_IDLE 为 2 时,还需要重写 vPortSetupTimerInterrupt 函数。
# W1 h1 x, m8 K+ j8 v# {+ n: V: v4 i4 r2 [
2.2. TouchGFX 渲染与进 LPSLEEP 限制
# Z; }0 r) y7 z) y根据参考手册描述,在进入 LPSLEEP 时要先切换到 LPRUN 模式,系统时钟要降低到2MHz,因此在进入、退出 LPSLEEP 时会有时钟的切换过程。
6 c% L+ O% I$ a2 C# t( y& F( }1 [在屏幕亮着的状态时,用户可能随时触摸屏幕,或者系统信息可能更新,因此屏幕显示的内容可能随时变化,如果此时 MCU 进入 LPSLEEP 状态,会导致系统响应不及时。另外,在屏幕内容更新时,L4R9 通过 DSI 向屏幕更新显示数据,此过程由硬件完成,在此过程中,软件也有可能会进入 LPSLEEP,这样系统时钟发生变化,会导致 DSI 更新显示数据异常,产生屏幕显示花屏的问题。9 f8 E( l, c& Z1 Y* Q! n
为了避免以上问题,在进入 LPSLEEP 前会检查当前状态,如果用户未操作屏幕,
5 }" e3 H3 x/ @$ c3 W' tTouchGFX 已经完成渲染,DSI 刷新过程也完成,则允许系统进入 LPSLEEP 状态。这样既保证了系统正常工作,又达到了降低功耗的目的。
4 K( z& F# @9 R+ Q0 s9 d
/ F$ g& F2 p; @3 g! |$ F* u3. 实现过程

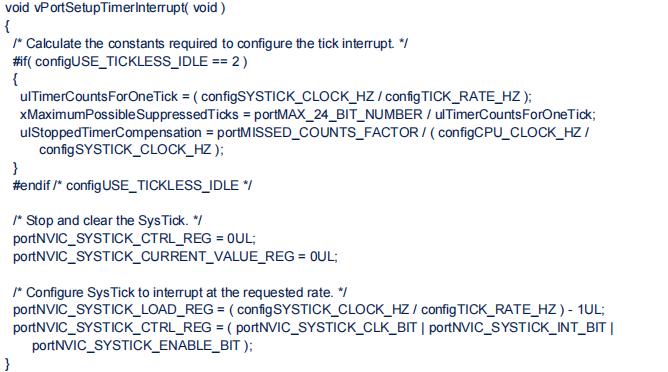

* t, z' H& J: z2 ?重写 vPortSetupTimerInterrupt 函数,主要是设置与休眠时间补偿相关的变量,初始化 systick 寄存器:' M& z3 J' x8 ? D. [( g* j. i
D8 N6 I; @; i- W S
; s3 q7 P& t) ]- void vPortSetupTimerInterrupt( void ): V% G V( d- d
- {
& s: N5 g' Z2 p5 R2 i: m7 {8 x - /* Calculate the constants required to configure the tick interrupt. */$ E9 @. h# ]: v
- #if( configUSE_TICKLESS_IDLE == 2 )2 j2 _8 Z+ w) D8 z
- {
/ W/ Y+ o+ ?1 {- O! P- `/ E& V - ulTimerCountsForOneTick = ( configSYSTICK_CLOCK_HZ / configTICK_RATE_HZ );
3 h$ B. ^8 ? w - xMaximumPossibleSuppressedTicks = portMAX_24_BIT_NUMBER / ulTimerCountsForOneTick;3 ]( u4 b+ }8 w* M+ X/ Y
- ulStoppedTimerCompensation = portMISSED_COUNTS_FACTOR / ( configCPU_CLOCK_HZ / $ ?* u) j- m$ I9 M8 y5 G
- configSYSTICK_CLOCK_HZ );
# O2 L' J2 J( |4 \6 p - }
8 ~; D" [, B& W( ` - #endif /* configUSE_TICKLESS_IDLE */
! Z% w- {% M# |3 m# K3 f: w5 X, m - /* Stop and clear the SysTick. */& P- f2 G8 z3 g
- portNVIC_SYSTICK_CTRL_REG = 0UL;4 b/ e# ~5 h9 [3 I* t# \
- portNVIC_SYSTICK_CURRENT_VALUE_REG = 0UL;0 \. |: V9 O' u A3 V" D$ v! J" S- \
- /* Configure SysTick to interrupt at the requested rate. */
}; M0 z X' L: K/ v - portNVIC_SYSTICK_LOAD_REG = ( configSYSTICK_CLOCK_HZ / configTICK_RATE_HZ ) - 1UL;! S) W6 R" y" C+ w5 s4 p& R7 ?
- portNVIC_SYSTICK_CTRL_REG = ( portNVIC_SYSTICK_CLK_BIT | portNVIC_SYSTICK_INT_BIT | 2 z/ W% [( n0 x; X4 g5 ^
- portNVIC_SYSTICK_ENABLE_BIT );) R; e9 P& s0 w: W/ S+ m
- }
复制代码
6 R6 w+ E" y1 I: u( r6 e; ?0 M7 l$ t2 q
重写 vPortSuppressTicksAndSleep 函数。在进入 LPSLEEP 前,会停止 systick,在休眠完成后,需要补偿系统 tick 值,示例中使用 LPTIM 计时来补偿系统 tick 值。在进入 LPSLEEP 前先进行状态检查,只要有以下情况,都不进入低功耗模式:( j9 f" q: v) i+ m6 i6 d2 h, \
a) 触摸事件产生:nosleep_flg
2 }- C. W1 P' `0 _* k" ob) DMA2D busy 状态:isDMAbusy_a()& j p$ G4 r0 Y$ r4 l0 o# s
c) DSI refreshing 状态:displayRefreshing
* e1 g# a9 J" pd) 渲染完成,请求 DSI 刷新:refreshRequested
" |4 d0 x" @8 D- void vPortSuppressTicksAndSleep( TickType_t xExpectedIdleTime )
4 i5 N: O5 |# _+ I5 X+ |' T - {
$ B$ W& X8 c2 d# N& o5 z - uint32_t xMaximumPossibleSuppressedTicks,ulReloadValue, ulCompleteTickPeriods,ulCount;
$ V; E2 A) {! G- B: ~" l* q - xMaximumPossibleSuppressedTicks=portMAX_16_BIT_NUMBER * configTICK_RATE_HZ / lptim_CLOCK_HZ;
6 F$ k# ]; d2 M0 P8 h8 j; [ - if(nosleep_flg || isDMAbusy_a() || displayRefreshing || refreshRequested) {# V8 f' V1 Z2 x+ l2 z6 \" a; b2 f
- if(!isDMAbusy_a() && !displayRefreshing && !refreshRequested) {
2 k. f B8 }9 v' z1 ^6 t8 n8 d0 M - if(osKernelSysTick() > nosleep_flg_t0 + nosleep_time)5 p, h9 z6 H: T+ p9 R9 n) d
- nosleep_flg = 0;
{6 n) {1 Y% D _' u& k, j - }
0 W3 e" ^) b! f6 R - return;+ f) F- F9 s1 G3 n: O5 D4 H
- }9 K* c2 `/ p4 D; b
- if( xExpectedIdleTime > xMaximumPossibleSuppressedTicks ) {
9 a5 t4 S/ f( x - xExpectedIdleTime = xMaximumPossibleSuppressedTicks;
$ y) x: W9 L# U3 s. M - }
/ I5 b8 N, [8 ]! n l - portNVIC_SYSTICK_CTRL_REG &= ~portNVIC_SYSTICK_ENABLE_BIT;
3 [& w& t7 d: l6 x4 q - HAL_SuspendTick();) F$ c& s% W" {3 \: Z2 b m
- ulReloadValue = (lptim_CLOCK_HZ * (xExpectedIdleTime - 1UL)/configTICK_RATE_HZ);
4 @$ |( b7 f+ w9 k* y3 d9 v. X$ h - __DSB();
6 b/ _# M% a( Q/ e2 H0 x3 p" w; Q - __ISB();
% U/ H- u( L; H" Y! u p4 X - LPTIM_ReloadMatch_flag=pdFALSE;* B s1 U& l& @8 R
- if( eTaskConfirmSleepModeStatus() == eAbortSleep ) {6 D1 y+ e' }. |( N( S
- portNVIC_SYSTICK_CTRL_REG |= portNVIC_SYSTICK_ENABLE_BIT;9 b5 W# |* V6 i# f g
- portNVIC_SYSTICK_LOAD_REG = configCPU_CLOCK_HZ/configTICK_RATE_HZ - 1UL;
! I8 z% ]5 N Q1 N+ {+ F. E - HAL_ResumeTick();7 t+ c, Z* m* h* v3 p) _& g
- } else {9 O$ ^0 U1 N: k9 h5 I
- MX_LPTIM1_Init(LPTIM_PRESCALER_DIV2, ulReloadValue); T9 i7 a) L/ N9 F
- if( xExpectedIdleTime > 0 ) {, K6 m* Y. ^9 C6 i7 M I1 Z
- __DSB();6 l1 r$ N! T, [% `5 {
- enter_lpsleep();
N, E9 r2 V$ P - __ISB();. {; y0 n2 s7 p0 \# k# N( c
- }
- W4 b! @( `9 V- U, A7 l - ulCount = HAL_LPTIM_ReadCounter(&Lptim1);) Q& w: w3 [ T7 u0 J
- HAL_LPTIM_TimeOut_Stop_IT(&Lptim1);
4 q3 O. H1 U# q- V7 N& k! p1 P - HAL_ResumeTick(); f( ]& R6 v8 O
- if( LPTIM_ReloadMatch_flag != pdFALSE ) {
* L$ V r% q. P- b - ulCompleteTickPeriods = xExpectedIdleTime - 1UL;/ e; c: y7 L5 V3 j
- } else {* t g" _4 L1 T; {9 t6 N
- ulCompleteTickPeriods = (ulCount * configTICK_RATE_HZ)/ lptim_CLOCK_HZ;
/ G5 \. H9 _* I* Z. L. H/ @* M2 E - }4 g9 |7 [# h. i
- portENTER_CRITICAL();1 H& I" b+ N* C: U
- uwTick += ulCompleteTickPeriods;
$ Q* h2 ^: {. l; F, Z - vTaskStepTick( ulCompleteTickPeriods );9 K4 f7 y! _9 Q3 a$ @
- portNVIC_SYSTICK_CTRL_REG |= portNVIC_SYSTICK_ENABLE_BIT;
) f4 {% h- g" O0 Q - portNVIC_SYSTICK_LOAD_REG = configCPU_CLOCK_HZ/configTICK_RATE_HZ - 1UL;- ]$ e5 g6 `7 j5 c/ r% C% t
- portEXIT_CRITICAL();
0 y" F- F, y0 {/ } - }
! z+ Y( V6 ~; g4 e3 K! W - }
复制代码 + c7 s. l' y- G* Z. N- r
TouchGFX 渲染过程包括两部分,CPU 渲染和 DMA2D 渲染。在 CPU 渲染过程中,TouchGFX任务处于执行状态,系统不会主动调度 Idle 任务。而在 DMA2D 渲染过 TouchGFX 会让出CPU,此时可能会切换到 Idle 任务执行,因此需要对 DMA2D 是否正在渲染进行判断。对DMA2D 是否在渲染的判断如下:
: W6 U0 a6 z A- extern "C" uint8_t isDMAbusy_a()
+ q* @) o* q* L) V9 L4 B6 O - {
, L1 k6 w% w& |! X% f2 Y8 t - return ((TouchGFXHAL*)(touchgfx::HAL::getInstance()))->isDMAbusy();" z# C% }6 p4 `: N# `$ [) e
- }. s& `7 V+ j( p& j; H
- uint8_t TouchGFXHAL::isDMAbusy()
; \) `: R3 l5 m( b1 ~$ F - {- `" O: E( Y4 K7 c- z
- bool dma_qe = dma.isDmaQueueEmpty();
5 E: r5 u4 x1 |' b - bool dma_run = dma.isDMARunning();
( [! q7 w$ N' w- H+ r$ S( N - return (uint8_t)(!dma_qe || dma_run);
; u' H/ G. O' c$ ?) |1 q9 P - }
复制代码
* g1 @; M: o! f( B$ h6 R
& I6 e2 C5 A; n) j! i 完整版请查看:附件! G7 S' Q9 l- r9 W
TouchGFX图形应用在亮屏时的低功耗实现.pdf
(255.25 KB, 下载次数: 4)
|
