前言
在一些图形界面应用中，系统架构会时常考虑使用 FSMC 接口来驱动 8080 接口的 LCD 屏。在 MCU 渲染完成，将framebuffer 发送到 LCD 时，有可能会遇到存儲大小端的问题。STM32 MCU 都采用 ARM Cortex 内核，内存使用小端格式。而 intel 8080 接口的 LCD 在传输 RGB 数据时，使用的是大端格式。MCU 在传输 RGB 数据时，字节序有可能不匹配。
在图形界面应用中，像素格式一般会使用 RGB888 或 RGB565。而在使用 FSMC 接口驱动 8bit 位宽的 LCD 时，很可能会使用 RGB565 格式。本文中会介绍两种方法来处理 8bit 8080 接口 RGB565 格式图像数据字节序问题。
图像数据字节序
8bit 8080 LCD 在接收 RGB565 数据时，会将第一个字节解析为{R4-R0,G5-G3}, 第二个字节解析为{G2-G0,B4-B0}，并按这个顺序接收所有数据，如下图：

$@ZNHBD6CBO9{_K0CP7MA9JK.png$

而在 MCU 内存中，数据按小端格式存放，RGB565 数据存放的字节序如下：


如果不做调整直接将 RGB 数据发给 LCD，MCU 会先发送 Byte 0，再发送 Byte 1，这样 LCD 显示的内容就会错乱。

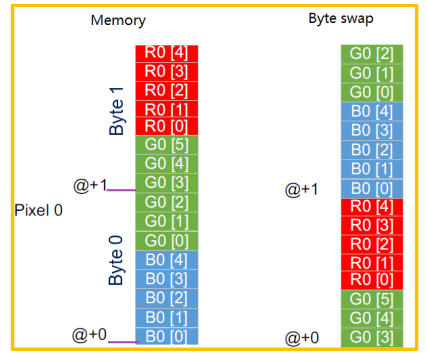

对比上面两张图可以看出，只需将内存中 Byte 0 与 Byte 1 字节位置对调(Byte swap)，就能满足 LCD 接口的字节序要求。可以直接使用 CPU 进行 Byte swap，但这会消耗过多 CPU 算力，同时也会占用更多内存。这里我们将使用硬件进行 Byte swap.

DMA2D 进行 Byte swap
DMA2D 是 ST 为图形应用专门设计并优化的 2D 加速引擎，拥有丰富的功能。其字节序重排功能包含了 Red blueswap 以及 Byte swap 特性。Red blue swap 特性在 L4 和 L4+系列 MCU 都支持，而 Byte swap 仅在 L4+系列有支持。在 L4+系列上，通过配置 DMA2D_OPFCCR 寄存器的 SB 位，即可使能 Byte swap 功能，在 DMA2D 的 outputFIFO 中完成字节序调整，如下图：
