基于STM32CUBEIDE定时器TIM捕获PWM测量频率与占空比经验分享

[复制链接]
攻城狮Melo 发布时间:2023-8-10 14:59
概述
   本章STM32CUBEMX配置STM32F103输出PWM,同时使用TIM测量PWM频率和正占空比。
生成例程
& g7 t4 U$ e: M& \, w0 |
   使用STM32CUBEMX生成例程,这里使用NUCLEO-F103RB开发板。

# I+ Z) q. Y4 y: q) [

5 s+ m) \4 i" U# e. B

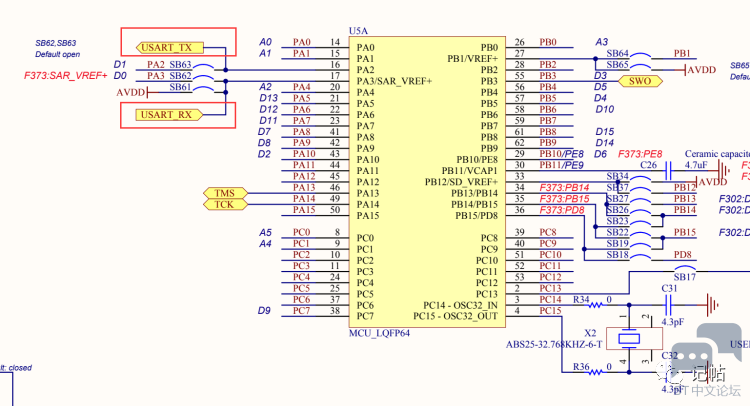

    查看原理图,PA2和PA3设置为开发板的串口。

/ T8 E* z5 j; H* v  t/ v& s5 |
$ l5 H1 ^" j# b6 j& I& y
    配置串口。

+ m, ?$ A( x" {  |
1 f* C& c; }2 b
    查看原理图,PA8设置为PWM输出管脚,PA0设置为定时器输入捕获管脚。- Z8 K* n) \5 F0 T; b

& d- D) H- @. S# P6 `9 D7 D4 e
' j. j- x. `4 \; E4 o

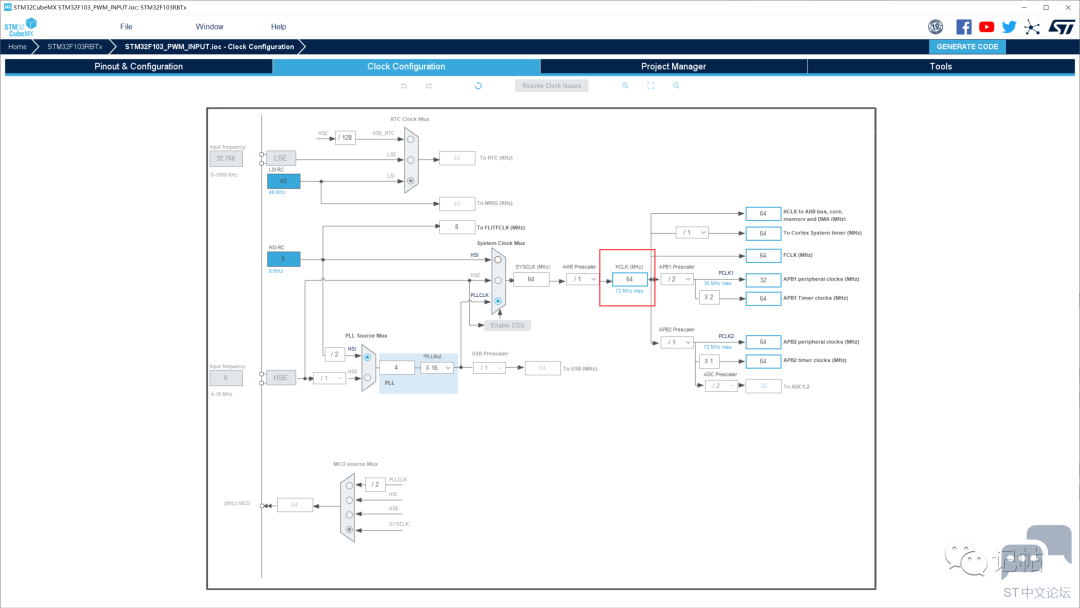

配置时钟树' R% l5 w) u: n% n
    配置时钟为64M。

# \6 L# O' |! e( d1 O
" m3 ~" ?' c$ j: L* h" I
配置PWM3 x6 o% l+ c+ n5 _1 c, B
    配置定时器1输出pwm的频率为1K。

3 E; a. w8 n* j# y4 [& h

; [: X2 L: M& F# B

2 P" a+ n- @- Q8 k配置输入捕获- F: Y) c# G7 L, _
; g6 Y3 d2 W2 G& E" s

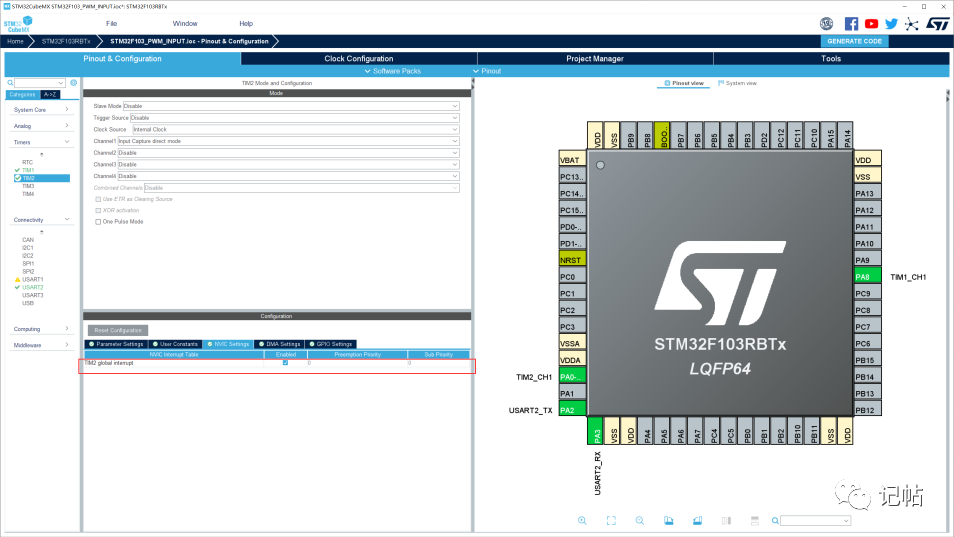

+ c1 S# s% }0 H6 C" S+ `
开启中断+ d; j1 \# H  Q2 a; p
' V8 E9 B  O# D  x3 z1 _$ l
STM32CUBEIDE配置9 o  W8 B9 O6 E; ]8 E/ ~

" @) ^( M9 L8 t) T0 M
    若需要打印浮点型,需要勾选下面的选项。

7 ^$ q/ R4 c' G0 |! l# k
0 \( Y" @" O' v6 g. z; N
串口重定向
    在main.c中,添加头文件,若不添加会出现 identifier "FILE" is undefined报错。
  1. /* USER CODE BEGIN Includes */
    # M4 ~# w) [) P1 K  d9 x1 J
  2. #include "stdio.h"
    ; G7 L" D! P3 q* z/ S9 d
  3. /* USER CODE END Includes */
复制代码

/ Y% c9 x' z- V, t9 F
    函数声明和串口重定向:
  1. /* USER CODE BEGIN PFP */3 W9 k7 L! B% {: u6 e
  2. #ifdef __GNUC__                  //串口重定向
    7 t4 ?4 o, U. k+ y
  3. #define PUTCHAR_PROTOTYPE int __io_putchar(int ch)
    # C1 P! _7 f+ f" m
  4. #else
    # A3 A- s; |6 }/ s/ p6 r6 A( P
  5. #define PUTCHAR_PROTOTYPE int fputc(int ch, FILE *f)
    5 }( D  ^* s) P( P
  6. #endif
    ' L8 z9 ]3 p. w$ ^2 u( Y' E
  7. PUTCHAR_PROTOTYPE' m: a& V% }% k) Q
  8. {4 a: V* J* ]+ T5 v( z6 Z
  9.     HAL_UART_Transmit(&huart2 , (uint8_t *)&ch, 1, 0xFFFF);
    . }( l4 D1 o0 A* ^2 J1 f+ |4 i
  10.     return ch;2 D- ^% P2 g) y4 r9 w( c
  11. }% S5 X+ r; H$ A: u* Z2 _
  12. /* USER CODE END PFP */
复制代码

+ S, y$ O% o( C+ U; b- [. ~) W/ L3 `

0 }" D% A7 _4 R! l占空比与频率计算
    占空比=(t1-t0)/(t2-t0)
    频率=(t2-t0)/时钟频率= =(t2-t0)/(64M/(psc+1))

& J6 p0 P+ X7 U' s$ t
& s) D$ J  c. {# n6 p+ b" u

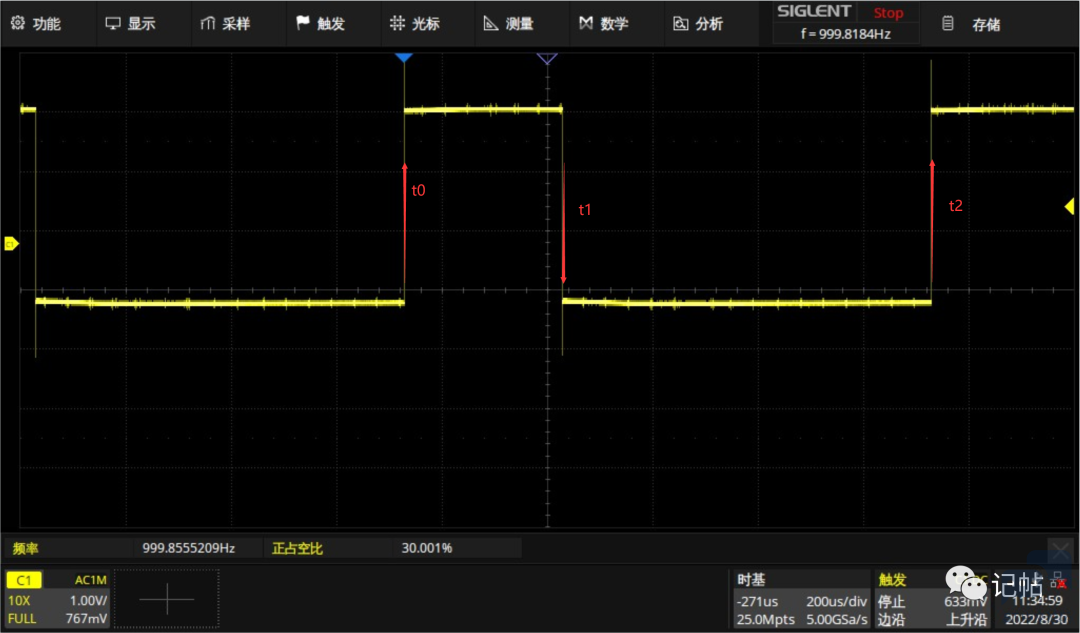

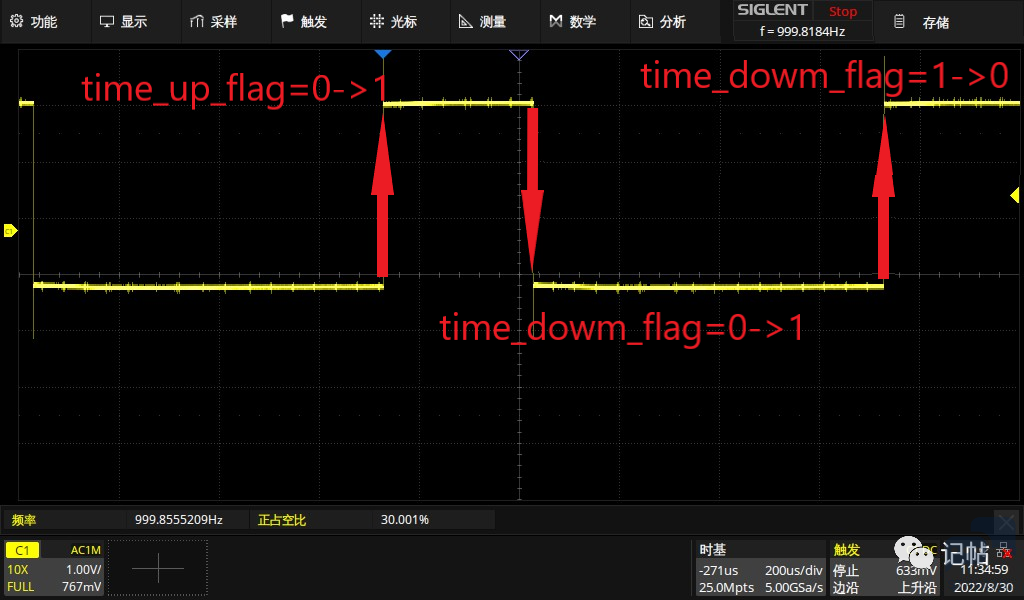

    周期需要2个上升沿去判断,设定第一个上升沿time_flag由0->1,下降沿time_dowm_flag由0->1,此时就知道正占空比时间,当在产生上升沿时候,就可以计算出周期使用的时间。

8 I% L- W. D' ?: C+ O

) j* U2 y; E0 Z变量定义
  1. #define IR_IN1 HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_0)! L' B/ c6 c0 P& I+ S
  2. uint8_t time_up_flag=0;//上升沿标志位- q8 g9 ~4 U5 a1 S3 c
  3. uint8_t time_dowm_flag=0;//下降沿标志位
    ; B5 F& U! D) o

  4. ' d$ |+ J2 r' R- r* Y- L: `1 g
  5. uint32_t time_up_num=0;//上升沿计数$ |) W; G  x" D2 l
  6. uint32_t time_dowm_num=0;//下降沿计数4 ]5 A3 m5 f+ r& p
  7. ( l: \9 x% W- C% h6 q
  8. : V6 B. r% \4 x% Z% |
  9. / u8 i5 j# u/ B8 y3 V  s+ {
  10. float time_frequency;//频率
    ' u8 Y: O5 n0 f
  11. float time_duty;//占空比
复制代码
! r- t/ l/ c% r9 N! D5 I

) C' n, {5 e! R% q
* M) c4 O7 y" t9 N1 \
设置PWM占空比以及开启输入捕获/ I( G8 B/ r' P7 m; Q
  1.   /* USER CODE BEGIN 2 */3 f; ~% j5 e+ [3 @: v$ Q3 r
  2.   HAL_TIM_PWM_Start(&htim1,TIM_CHANNEL_1);
    - J4 T( z6 O" {5 \
  3. __HAL_TIM_SET_COMPARE(&htim1, TIM_CHANNEL_1, 300);
    ) N% f3 b3 e; H5 R" M3 D9 p' s+ x
  4.   HAL_TIM_IC_Start_IT(&htim2,TIM_CHANNEL_1);//函数用于使能定时器某一通道的输入捕获功能,并使能相应的中断
    " g4 X8 {/ q, e# H" U/ N
  5. HAL_Delay(100);  e0 \) n  M( k$ O! l% i
  6.   /* USER CODE END 2 */
复制代码
( A- k6 h* W" O+ ]# \# y1 g, C

1 \5 \7 E* c/ _0 V: C& f回调函数
$ N% E: @: p8 {* e
  1. /* USER CODE BEGIN 4 */) o% C  P$ D2 l9 ]* w$ X
  2. // 捕获中断回调函数,每次捕获到信号就会进入这个回调函数  A. }; a1 T4 W  w# ~8 C4 l+ H/ |
  3. void HAL_TIM_IC_CaptureCallback(TIM_HandleTypeDef *htim)
    3 k4 Y: B, ~3 Y/ i3 T
  4. {( i, V2 \3 v1 J" A, j
  5.   // 判断是否是定时器1的外部捕获口2
    * |  t" r) ]  x6 S; P. a
  6.   if(htim->Instance == TIM2)& d  g6 S( D. w9 m7 c9 |( \
  7.   {* t( \; a# V  j  e
  8.     if(IR_IN1&&time_up_flag==0)//第一次上升
    . I8 g5 J/ d" s# }+ L; h
  9.     {
    ) {  }: k1 L8 E/ S2 A* r) _. o+ p
  10.       time_up_flag=1;1 L0 `: D- ~1 V% k
  11.       __HAL_TIM_SET_CAPTUREPOLARITY(&htim2, TIM_CHANNEL_1, TIM_INPUTCHANNELPOLARITY_FALLING); // 改变捕获极性为下降沿捕获5 ?( p  d1 i1 D# I+ E
  12.       __HAL_TIM_SET_COUNTER(&htim2, 0); // 计数清零,从头开始计
    & I' n" S6 y# W( b
  13. . B2 B; Q1 o6 H* x3 J
  14.     }
    - Y+ U/ i( [3 f; p
  15.     else if(IR_IN1==0&&time_dowm_flag==0)//下降
    6 n, X8 Q) l0 A, d- L
  16.     {
    ; O! M! N! m3 G) Q/ r

  17. / q2 `4 _8 R( {2 h" P3 i% N4 j9 m
  18.       time_dowm_num = HAL_TIM_ReadCapturedValue(htim,TIM_CHANNEL_1); // 读取捕获计数,这个时间即为上升沿持续的时间
    : n% t) T4 W3 _: \" I  A+ f! M
  19.       __HAL_TIM_SET_CAPTUREPOLARITY(&htim2, TIM_CHANNEL_1, TIM_INPUTCHANNELPOLARITY_RISING); // 改变捕获极性为上升沿沿捕获6 U5 K8 Q6 Q, u0 l" N
  20.       time_dowm_flag=1;, ?" n; e) N. p; }+ W5 M( B
  21.     }
      x) _. m; I8 f' o
  22.     else if(IR_IN1&&time_dowm_flag==1)//第二次之后上升
    7 V: K6 Y4 l2 R8 G( u6 m
  23.     {
    2 e* P5 k3 y. J9 X/ L
  24.       time_up_num = HAL_TIM_ReadCapturedValue(htim,TIM_CHANNEL_1); // 读取捕获计数,这个时间即为上升沿持续的时间
    3 ]* L4 h- e* y/ d6 D. V/ S1 X
  25.       __HAL_TIM_SET_CAPTUREPOLARITY(&htim2, TIM_CHANNEL_1, TIM_INPUTCHANNELPOLARITY_FALLING); // 改变捕获极性为下降沿捕获
    + J/ u# H* L. {2 h+ h
  26.       time_dowm_flag=0;
    0 {' o* A2 J0 J% [& V9 C
  27.       __HAL_TIM_SET_COUNTER(&htim2, 0); // 计数清零,从头开始计4 D  A/ D1 t) z, d; C, w. K

  28. , x" C9 n9 ?1 i- B) _
  29.     }
    + I2 r9 k8 p, n7 {$ E
  30. 7 p3 Y* f! E% p, Z# g0 k5 a) _
  31.   }
    7 r" w+ }+ s# a- ^5 |/ U2 M
  32. }1 Y3 p# K2 @9 J  R
  33. /* USER CODE END 4 */
复制代码
主函数) ?; @' M% F1 N+ }9 m" Q
  1.   /* Infinite loop */
    8 _; E& [( m* N! g4 \! [9 m
  2.   /* USER CODE BEGIN WHILE */
    - w5 {' o. N. Z1 y* `& S% k
  3.   while (1)
    & H( Q- g  j( M, }
  4.   {
    2 B. w+ i! n; Z. h2 Z
  5.     /* USER CODE END WHILE */; p2 Q1 c4 E' E$ k9 b; v; g
  6. ; r; D' T0 P9 O( R0 c& d5 @1 t
  7.     /* USER CODE BEGIN 3 */
    $ N) C" c7 b1 l1 C+ P/ v
  8.           time_frequency=1000000/time_up_num;//频率
    7 n' `4 ^, S, e3 t& H6 g
  9.       time_duty = (float)time_dowm_num/(float)time_up_num;//占空比  # M" z) d" y3 z9 `9 E% F! Y
  10.     printf("\ntime_frequency=%.2f,time_duty=%.2f",time_frequency,time_duty*100);& R- O* g# g+ T: L! H7 P
  11. //    __HAL_TIM_SET_AUTORELOAD(&htim1, 500-1);' K0 F0 f( O; M. m$ h2 O! e; Z
  12. //    __HAL_TIM_SET_PRESCALER(&htim1, 32-1);1 U# \9 a. [$ t. N
  13. ' \, {2 o1 G1 M6 I6 O( a! u# C
  14.     HAL_Delay(1000);$ r; R1 N0 B5 u  L- s
  15.   }
    + V  _9 p, C1 d1 X, @  F
  16.   /* USER CODE END 3 */
复制代码
3 o. W% h- j$ O4 I+ J4 t

+ O' _7 s" c3 C9 g
  ^2 x2 N' t& k/ J! c6 Z" Y
测试结果

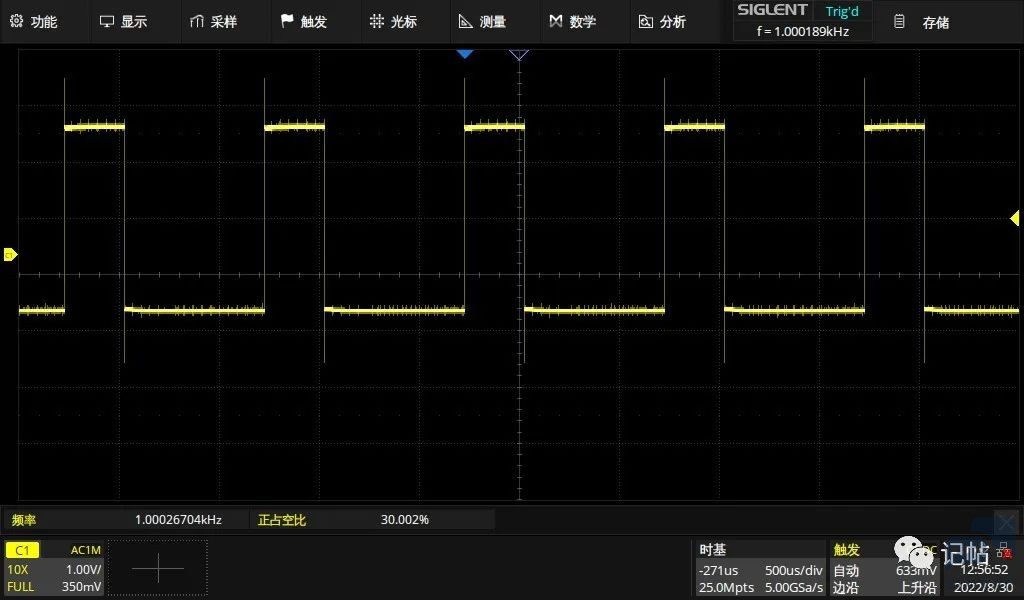

    当输出1k频率,30%正占空比。

8 m% c' N3 N" `2 H
9 y; P0 m* E3 o2 c: x# E

( U9 _& G: c1 ?; S( r

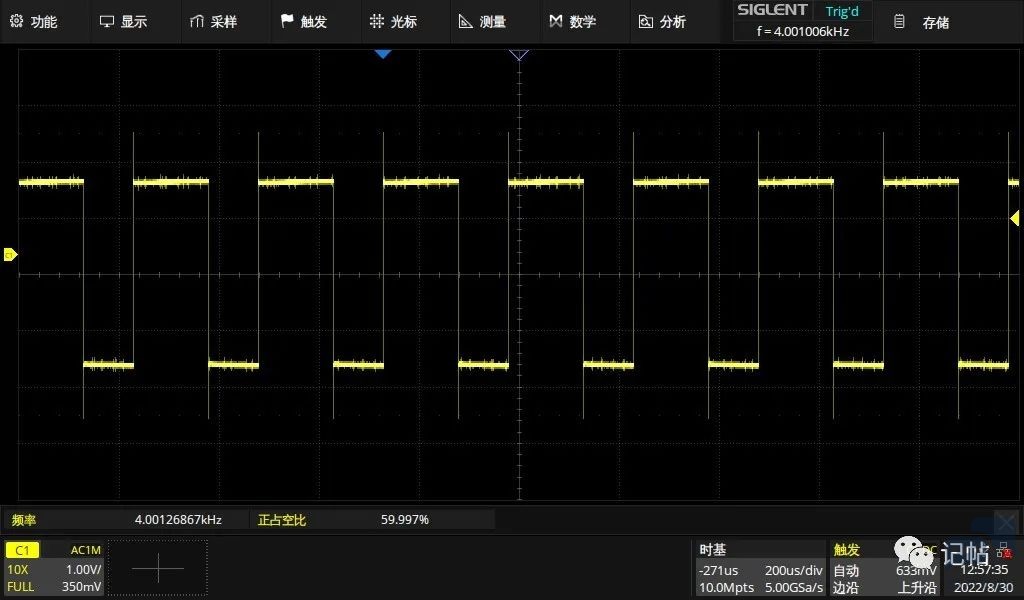

    当输出4k频率,60%正占空比。
3 [6 w: _" w2 r) L$ o. S! |
3 d' l& }0 ]! Q6 r  G
1 y, P+ A" S& ]+ L
转载自: 记帖
如有侵权请联系删除
