1 概述

DPO动态功率输出的性能在手册中的特征描述

在这里最主要的是如下的电源启动状态图

在这个过程是通过多个电压轨提供对应的控制，

总共3个电压轨(VDD_A), (VDD_D),和 (VDD_DR)在参考电压反馈数值后，可以动态调整发射器的电压VDD_DR，这样就可以调节输出功率，提高接受的敏感性。

2 实际测试

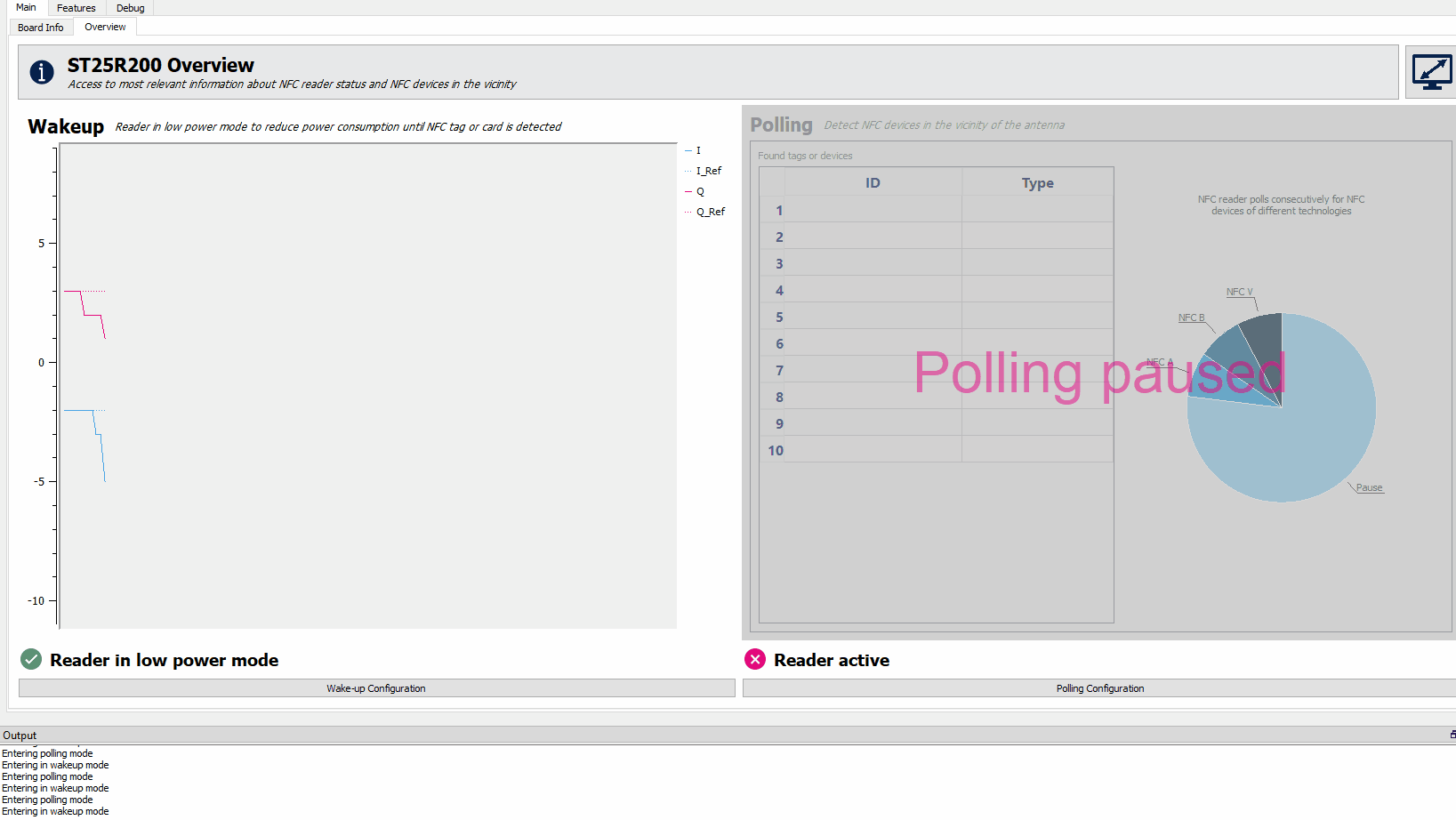

基本的测试方法还是通过GUI来启动，具体的结果可以见下图，当NFC标签接近时，I-Q动态调整，并加大敏感性，当达到输入的阈值后，才切换到polling mode，进入读卡阶段。具体如下压缩视频

首先连接板卡，

然后测试低功耗模式和读卡模式的正确切换逻辑

最后，切换到feature的wake-up模式，检测信号的变换。这里可以直观的显示提高检卡效能，加大功率输出的特点。

对应下面的output也输出了状态的变换，可以和上述情况相对应。显示了加大功率调整的变化。类似的测量重复操作如下，显示NFC标签进入和离开的过程。在Overview部分，也是显示了这样的一个功率变化的过程，在NFC标签逐步接近读卡器的过程中，信号在增强，输出检测功率在增大的过程。直到切换到polling模式。

3 小结

最佳的测量方式还是从R37的电阻替换，实现具体的电流测量，检测出动态功率调整的过程，在本次测试中，R37是一个0402封装的零值电阻，周围空间紧凑，暂时还没有采用这个方法。通过功率计测量的过程，显示出stlink部分的干扰比较大，同时信号电压的纹波影响也很大，干扰了测量结果。具体的测量值没有显示出来。
