1 概述

感谢入选【板卡申请】入门 “芯”篇章， 速写新品STM32C071/92申请计划 。刚收到就立刻实现开箱

反面包括了内部的开发板型号

内部的装箱清单里有一个说明导引

这个开发板的正面

反面的样子

这个开发板里面的是STM32 Nucleo-64 开发板 NUCLEO-C071RB，它搭载 STM32C071RB MCU，具有便捷原型设计、易扩展、价格亲民等优势。支持 Arduino 和 ST morpho 连接，能轻松进行原型设计，可在不同 STM32 MCU 间移植。

主要优势 便捷原型设计：STM32Cube 软件包有大量可用示例，便于从一个 STM32 MCU 移植和原型设计。 易于扩展：Nucleo-64 板集成 Arduino Uno rev3 和 ST morpho 连接器，可连接专用扩展板。 产品描述：为用户提供经济灵活的方式尝试新概念和构建原型。板载 STM32 微控制器有多种性能和功耗特性组合，兼容板的内部或外部 SMPS 可降低运行模式功耗。 产品特性 通用特性：STM32 微控制器采用 LQFP64 或 LQFP48 封装；有 1 个用户 LED、1 个用户按钮和 1 个复位按钮；配备 32.768kHz 晶体振荡器；集成 Arduino Uno V3 扩展连接器、ST morpho 扩展引脚，方便连接外部设备；供电方式灵活；有免费软件库和示例；支持多种集成开发环境。 特定特性：部分板有第二个用户 LED；可选择外部或内部 SMPS；有 24MHz 或 48MHz HSE；支持不同 USB 模式；具备加密功能、CAN FD 收发器；有多种特定功能的连接器，板载不同型号的 ST-LINK 调试器 / 编程器，具备 USB 重新枚举功能。 具体其中的芯片是STM32C071RB，核心逻辑图如下

具有以下特征

1. STM32C071RB 微控制器，基于高性能 Arm® Cortex®-M0+ 32 位 RISC 内核，最高运行频率 48MHz，集成度高，适用于消费、工业、家电领域及物联网解决方案。工作温度范围为 -40°C 至 125°C，供电电压 2.0V 至 3.6V ，有 19 至 64 引脚多种封装形式。 功能特性 核心与存储：采用 Arm® 32 位 Cortex®-M0+ CPU；具备高达 128KB 带保护和安全区域的闪存、24KB 带硬件奇偶校验的 SRAM，还有 CRC 计算单元。 电源管理：支持多种复位方式，如 POR/PDR、可编程 BOR；拥有睡眠、停止、待机、关机等低功耗模式。 时钟管理：有 4 - 48MHz 晶体振荡器、32kHz 校准晶体振荡器，以及不同精度的内部 RC 振荡器。 I/O 与外设：最多 61 个快速 I/O，均 5V 耐受且可映射外部中断向量；5 通道 DMA 控制器；12 位、0.4µs、19 通道 ADC；9 个定时器，含用于电机控制的 16 位定时器等；具备日历 RTC 和报警功能。 通信接口：包含多种接口，如 I²C、SPI、USART、USB 2.0 FS 等，且部分接口有特殊功能，像 I²C 支持快速模式增强版、USART 支持多种协议。 开发支持：支持串行线调试（SWD），每个芯片有 96 位唯一 ID，所有封装符合 ECOPACK 2 标准

2 演示范例

演示视频如下

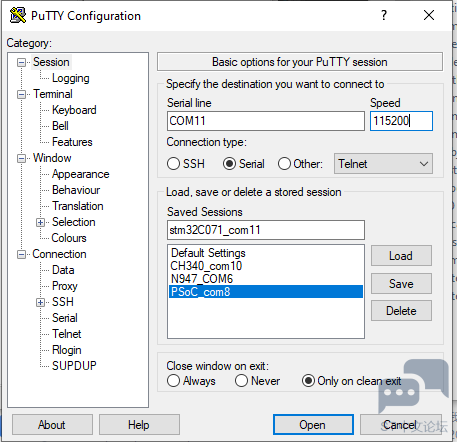

在后台串口建立连接

然后显示串口的输出

依次改变了 亮灯的频率。

3 小结

这次使用的STM32C071是一款性能紧凑，价格优惠的芯片，高度替代G系列的产品。和前一代的nucleo比，主要是stlink有所不同。仍然保持了很好的连续性和一贯性。
