【前言】

官网中讲到了这个MCU是支持TouchGFX图形界面开发的。但是他只有30K的内存，因此对于彩色TFT来是说是比较紧张的，我考虑了一下128160的分辨率的屏需要占用128 160 2 就需要40K的内存，因此先用OLED来移植，因此oled只需要占用1K的显存就行了。

【移植前提】

1、需要下载好touchGFX desiger。

2、stm32cubeMX需要下载好coube-touchgfx插件。

【移植步骤】

1、开发原理图的i2c1为CN5的D15、D14为PB9、PB8。因此打开stm32cubeMX配置好OLED使用的IIC，使用400KHz模式：

2、生成工程后，移植开源的ssd1306的驱动，下载网址为：afiskon/stm32-ssd1306: STM32 library for working with OLEDs based on SSD1306, SH1106, SH1107 and SSD1309, supports I2C and SPI

3、下载后，把源码复制到工程的Drivers\BSP目录下面，并把源码添加到工程中，把ssd1306_conf_template.h重命名为ssd1306_conf.h。同时把stm32C0的宏打开。

3、添加好工程后如下面所示：

4、在main.c中添加ssd1306与ssd1306_test的头文件。添加测试代码：

5、下载程序后，OLED屏应该显示正确的LOGO

到此OLED屏的驱动完成，接下来移植TouchGFX

6、在stm32cubeMX中打开CRC，并打开TIM17，为TouchGFX提供心跳包。

配置这样后，为20Hz产生屏幕刷新一次。

7、接下来打touchgfx,配置为单色屏幕，像素为128*64

这样就可以生成工程了。

8、在生成工程后，在TouchGFX目录下打开工程

9、在工程中，添加一个文本跟一个图像：

然后生成工程，在mdk中打开工程，按下面的步骤添加代码。

10、在TouchGFXHAL.cpp中添加代码如下，意在引用C的头文件，即SSD1306的驱动文件，同时引用OSwrappers.hpp

#ifdef __cplusplus
    extern "C"{
#include "ssd1306.h"
            }
#endif
#include <touchgfx/hal/OSWrappers.hpp>

11、在刷新函数中添加自定的代码：

      const unsigned char* bitmap = (const unsigned char*) getClientFrameBuffer();
    ssd1306_DrawBitmap(0, 0, bitmap, 128, 64, White);
    ssd1306_UpdateScreen();

12、在最低部添加同步刷新函数，以C接口注明可以在定时器中断中调用：

extern "C"
void touchgfxSignalVSync(void)
{
    /* VSync has occurred, increment TouchGFX engine vsync counter */
    touchgfx::HAL::getInstance()->vSync();
    /* VSync has occurred, signal TouchGFX engine */
    touchgfx::OSWrappers::signalVSync();
}

13、编写定时器中断，添加周期调用：

extern void touchgfxSignalVSync(void);
void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
    if (htim->Instance == TIM17)
    {
        touchgfxSignalVSync();
    }
}

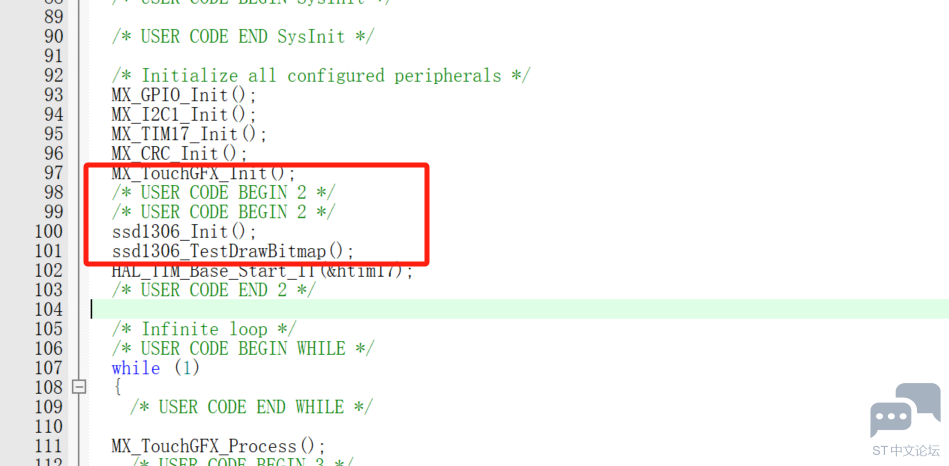

14、在main.c中注释掉ssd测试的函数，同时添加启动定时器的代码：

下载后就可以看到实际的效果了：

【总结】

在这么小资源的芯片上实现touchGFX,方便图形界面开发，用户自己需要实现的代码量也比较少，使用起来还是比较方便的。如果有大尽尺寸的单色屏幕，UI实现的效果是非常好的！

真不错

不错，可以试试3.5寸的那个屏幕

STMCU-管管 发表于 2025-4-24 15:58
不错，可以试试3.5寸的那个屏幕

那要考虑如何重新组装数据，尽量吧。还要把3.5的跳线成为SPI。
