来自某位同学的疑问

无他法，打开原理图，从外部接口到芯片，顺着网络去摸，把路径摸出来

记住这张图，截了很多运放出来，结尾要考

使用PA9引脚

ARD_A1R，连接到排母的CN7的A1引脚

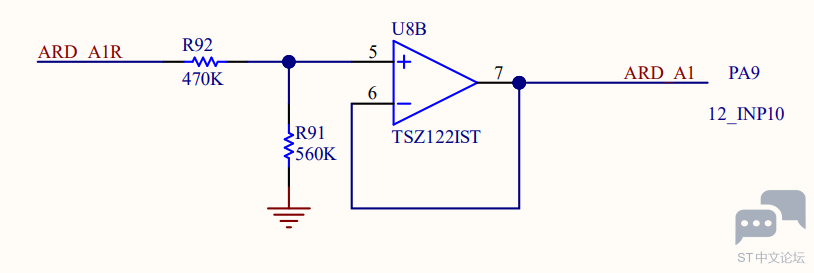

ARD_A1R经运放，连接到ARD_A1，即PA9引脚

大致路径：

CN7 A1——>ARD_A1R——>运放——>ARD_A1——>PA9

使用PC10引脚

PC10是ARD_A1

通过SB22接到ARD_A1R上

大致路径：

CN7 A1——>ARD_A1R——>SB22——>ARD_A1D——>PC10

至此，问题已经解决了，无需考虑运放的性能和片上ADC设置，因为运放会倒流的吗？

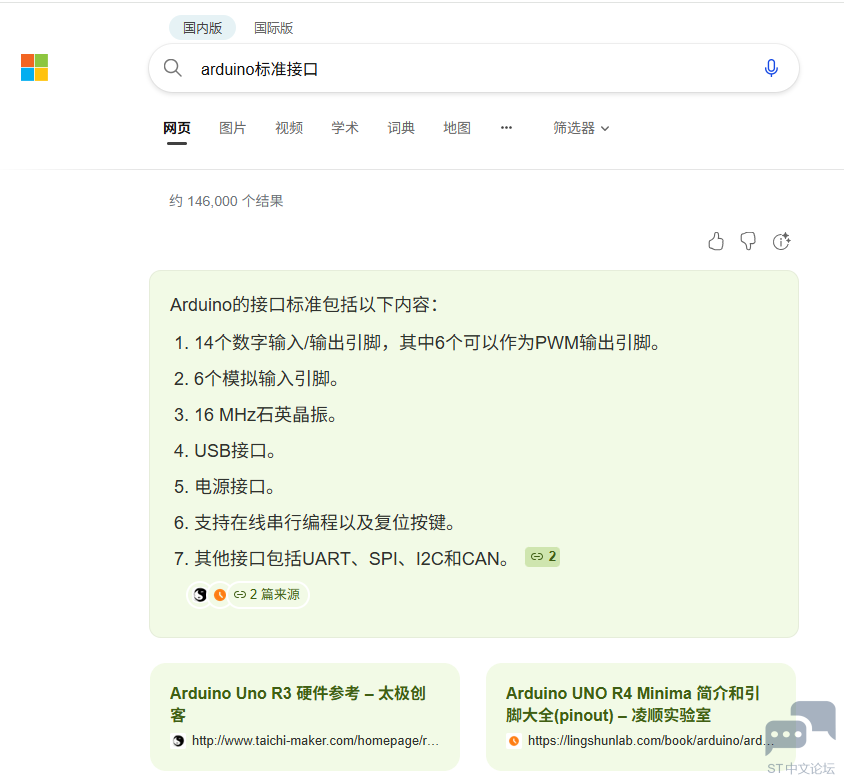

ARD开头的接口，输入arduino的标准接口，虽然市面上有很多版本，但是记住一句话

6个模拟接口，14个数字接口

再放一张，L562DK板子的arduino接口原理图

显然，这块板子上arduino接口的模拟引脚就没有运放，N6DK的下料是真的猛

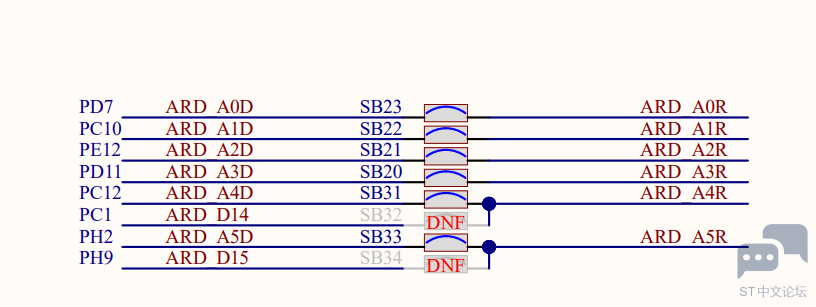

通过这排0R电阻，可无需修改电路，选择arduino接口的ADC采集方式

PA9是经过运放的高精度采集，PC10是直接采集

至于ARD_A5R的两个0R电阻，可通过修改0R电阻贴片位置，选择ARD_A5R的信号进ARD_A5D的PH2去ADC采集还是进ARD_D15的PH9去I2C通信
