进阶功能的实现，接下我们通过ADC的采集实现波形采集，我们都知道波形相对来说需要一些密集的采集，在通过这些点来绘制出采集到的波形，为了能够观察比较方便，这里实用串口工具进行查看，我们将ADC采集到的数据通过串口发送出来，然后在串口调试窗口的绘图工具进行查看，那么如何产生波形呢？
      这里准备用一种原始的方式进行，就是使用arduino去生成一个波形然后连接到开发板的采集口，咱们看一下生成的波形和串口绘制的波形是否一致。

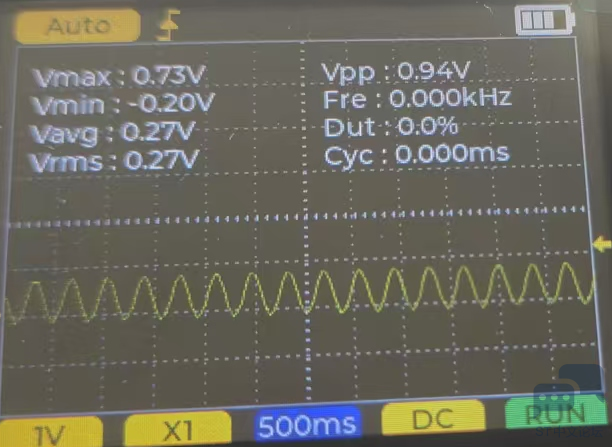

) `9 a+ t" {( \      下面是我们通过arduino R4生成的DAC的波形：

* J0 p8 a+ |& |$ Q4 O; Y" t* W      接下来进行一下开发板的配置，这里还需要用到定时器和串口，我们在前面都已经体验了，主要进行一下ADC的配置：
2 e6 Y7 _; @5 A6 C+ S- o

, n7 d: m' W6 J( S! z0 `2 o

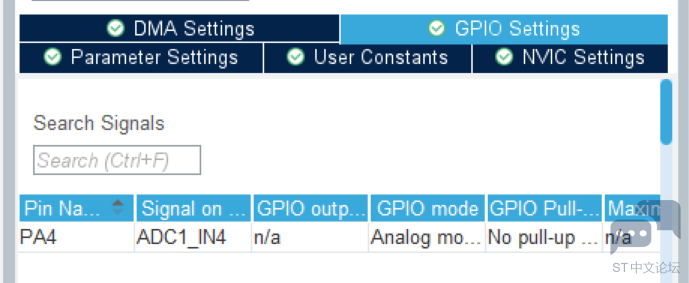

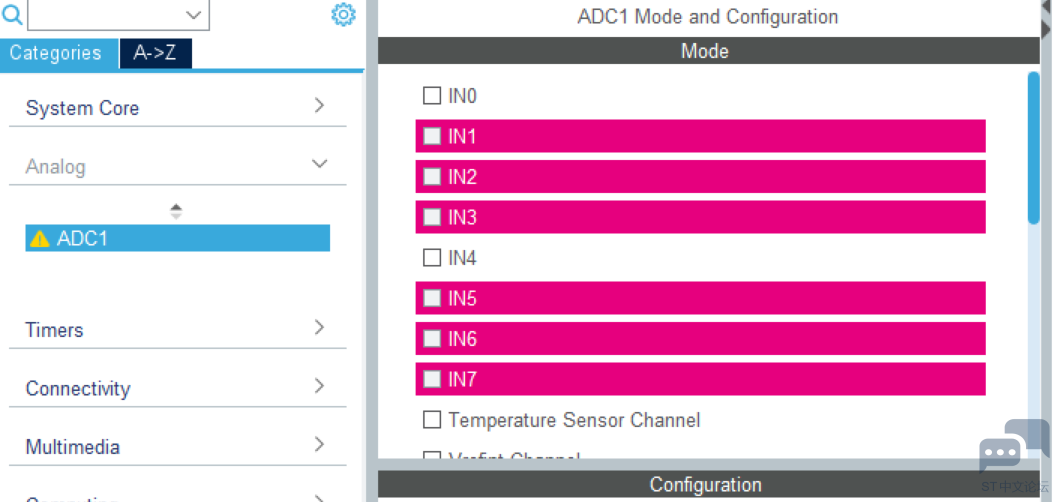

      前面的外设我们用到了一些引脚，接下来只能用没有变红的通道，这里我们选择了IN4，可以查看对应的引脚是PA4：

7 d- i1 Q! X5 b% v8 v0 f6 |4 E; n" y

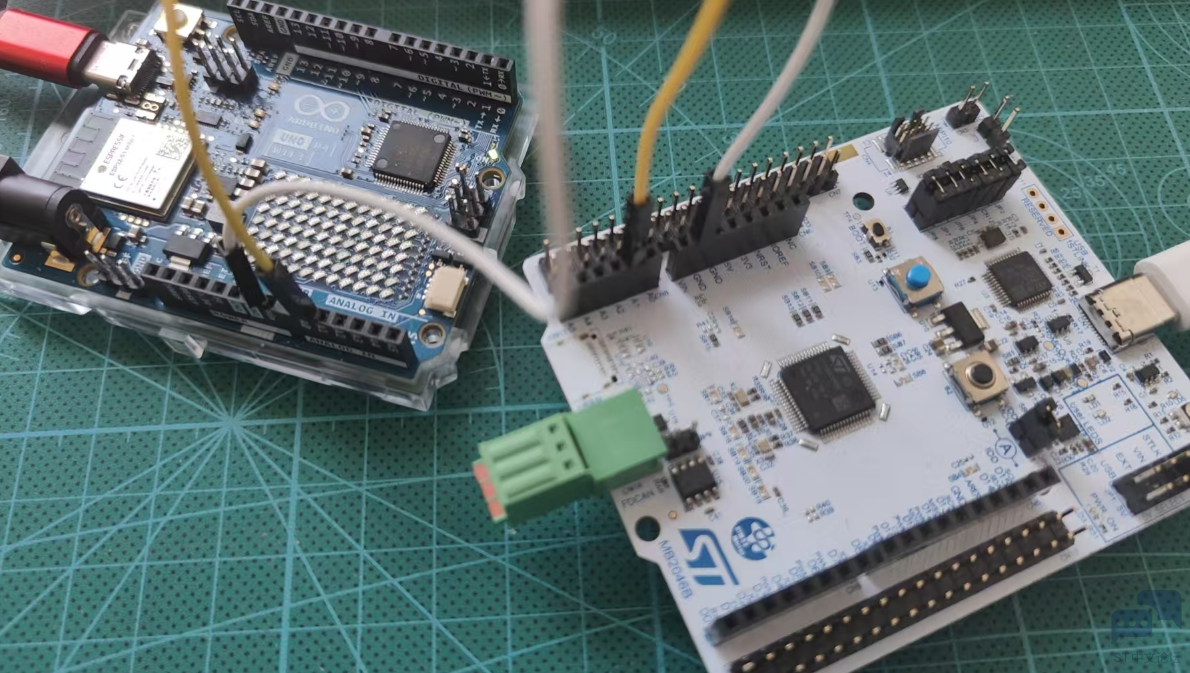

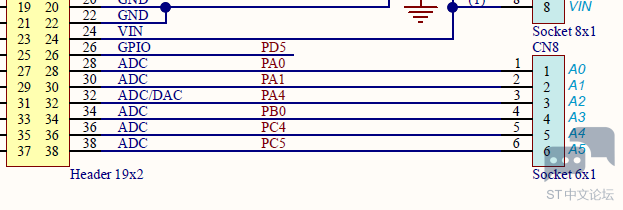

% t' R& t3 T4 N" c7 m6 u! a0 T      对应的硬件连接是如下：
% U; Q0 |5 o) y; m' ~% P/ q9 E

  O- T' S& y% p' O, I* L& U$ R' v      硬件连接如下：

0 S* M' x% K% M3 q) Q

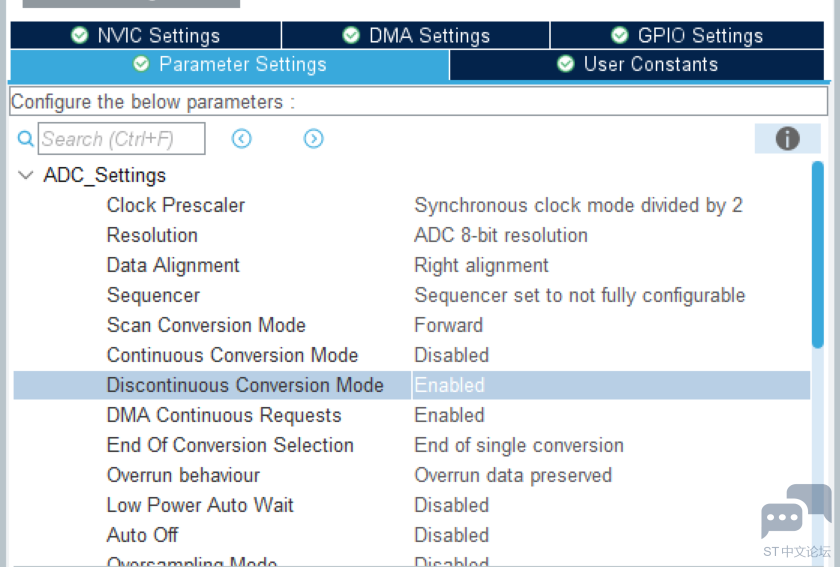

7 L& w! B, {4 u8 w. Z      下面配置ADC参数，支持12位分辨率，不过本次测试选择8位，主要为了串口图形显示方便，肯定是分辨率越高越精细，本次准备用定时1ms打印一个数据，8位也是能够支持的：
( e9 ~( O. z) s% f! P0 Z# L

1 G" d1 O+ x# F+ g; ?4 w- T

+ X! t6 Z( Q  ~4 p1 g8 |5 H8 V      采用的是ADC+DMA的方式进行采集，不连续方式，所以整体的处理就在定时器中进行就可以：
! ^) p4 C- @) I+ ?8 H

1. void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
   & _, }# d1 P9 i/ K7 l+ a- A2 P
2. {

3.   if (htim->Instance == TIM14) {

4.         HAL_IncTick();
   % s) q1 }7 i) Y
5.         HAL_ADC_Start_DMA(&hadc1,(uint32_t*)&ADC_data,1);
     O" M+ g- ^* c+ y8 p* Z! D* G" `& D
6. //        HAL_UART_Transmit(&huart2, (uint8_t *)&ADC_data, 1, 0xFFFF);

7.         printf("%d\r\n", ADC_data);

8.

9.     }

10. }

复制代码

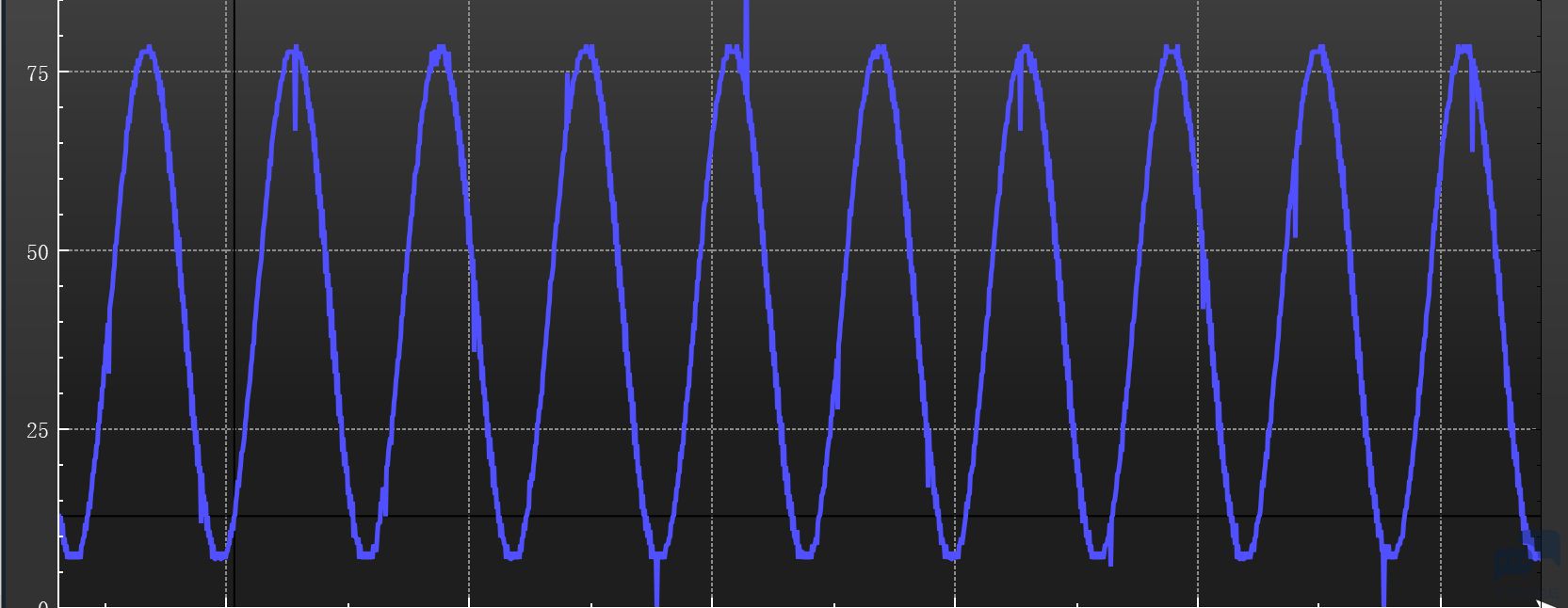

     串口数据绘图如下：

( s: }' \& V5 I- k' N+ j! T

      可以看到我们生成的波形是1V峰峰值，发送出来的数据是峰值大概是不到80，咱们采用的是8位的采集说以整体数据看着还是可以的。
