RISAF对地址映射Memory资源的配置和管理

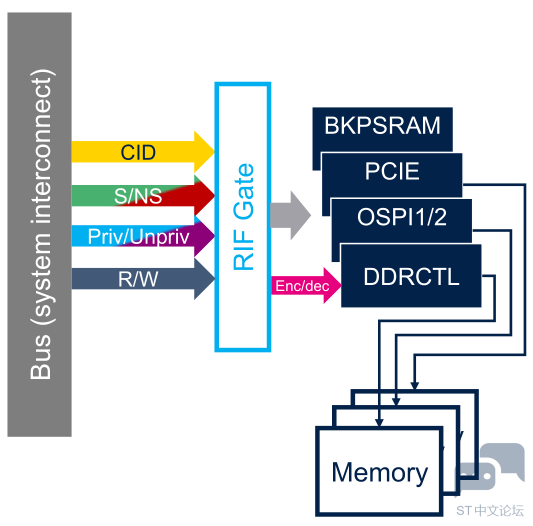

一、主要功能和目的 1、管理地址映射的Memory，配置管理其隔离与访问控制 ①分配不同大小地址范围的memory region/sub-region给不同的security domain ②Trusted domain可以授权其他security domain对Memory sub-region资源进行subregion范围和RIF配置 ③Trusted domain可以授权其他non-secure privilege的软件对Non-secure 属性的 sub-region资源进行范围和RIF配置 2、 基于多重规则定义Memory region/sub-region的隔离访问控制 ①限制CID访问，允许一个或者多个CID访问资源 ②只允许Secure，或者Non-secure访问 ③ 只允许Privileged访问，或者Privileged/Unprivileged都可以访问 ④ 读/写访问控制：只读，只写，或者读写 3、支持DDRMCE，可以对DDR-SDRAM的数据做实时加解密 4、配置锁定管理，及非法访问事件管理

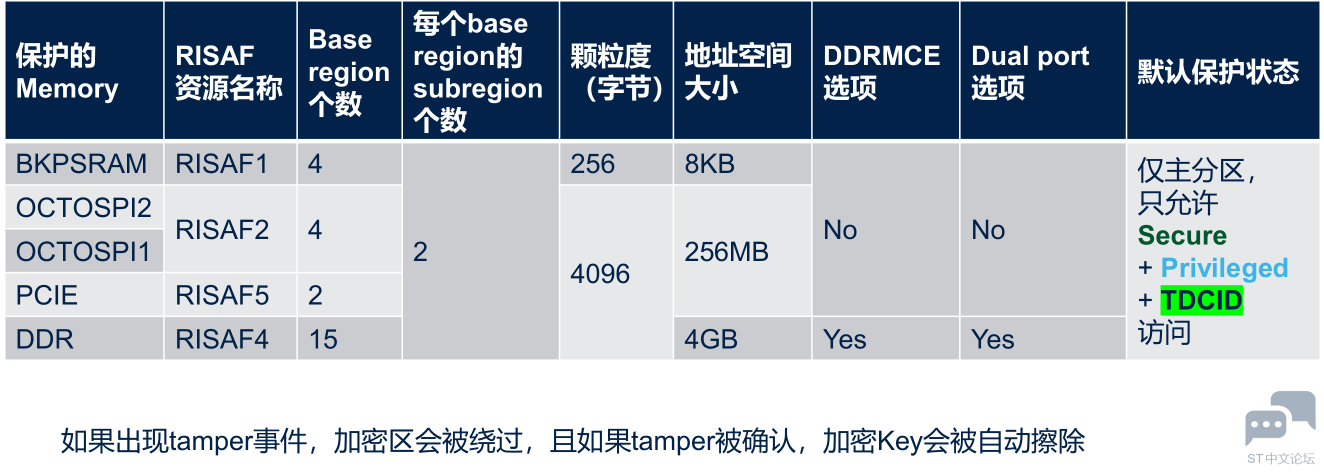

二、RISAF管理的资源

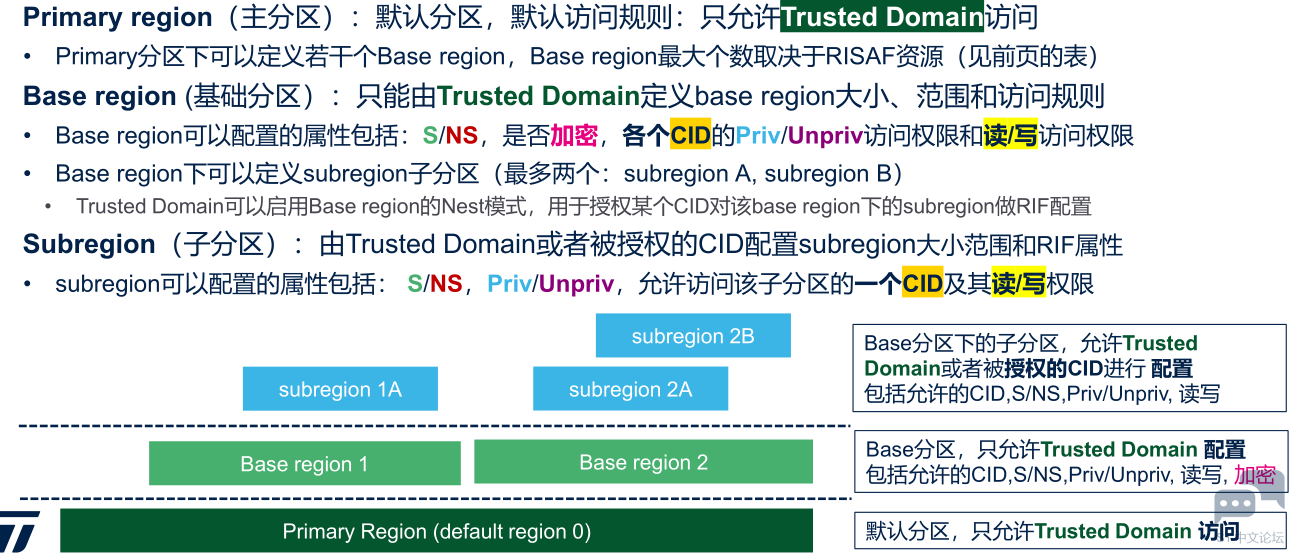

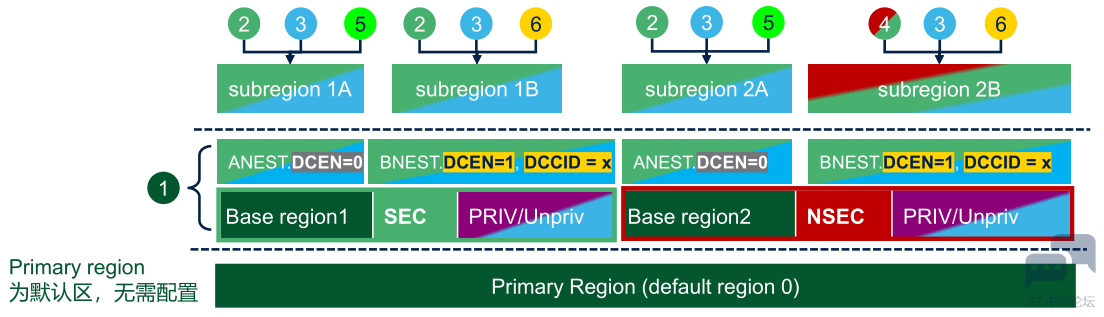

三、地址分区类型和基于Region的分区管理

四、Region分区的RIF配置权限（谁可以做region配置） ①只有Trusted Domain （TDCID+ Secure + Priv ）能够配置base region RIF属性及其subregion的Nest使能 ② Base region 为Secure 属性或没有使能Subregion NEST时，只有Secure的master可以配置 subregion的RIF属性 ③只有Priv 的master可以配置 subregion的RIF属性 ④ Base region为Nonsecure属性且subregion Nest使能时，Secure/Nonsecure 的master都可以配置subregion 的RIF属性 ⑤未使能subregion NEST时，即没有使能CID授权时，只有TDCID可以配置subregion RIF属性 ⑥使能subregion NEST，只有被授权的CID的master可以配置subregion RIF属性（CIDx = DCCID ）

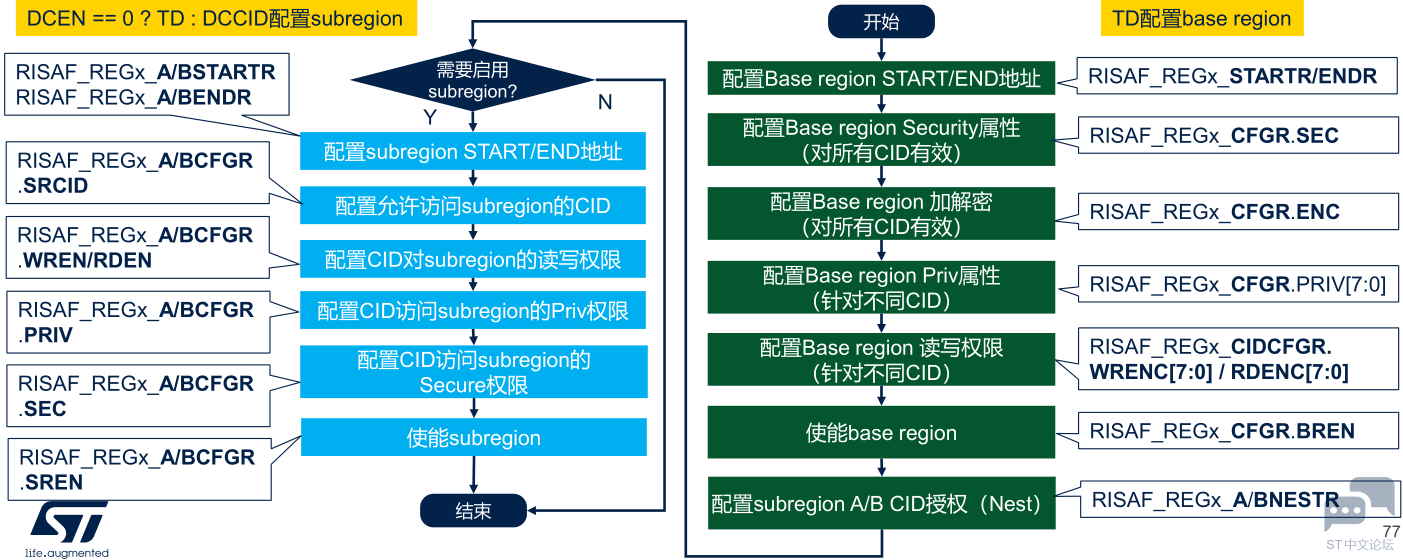

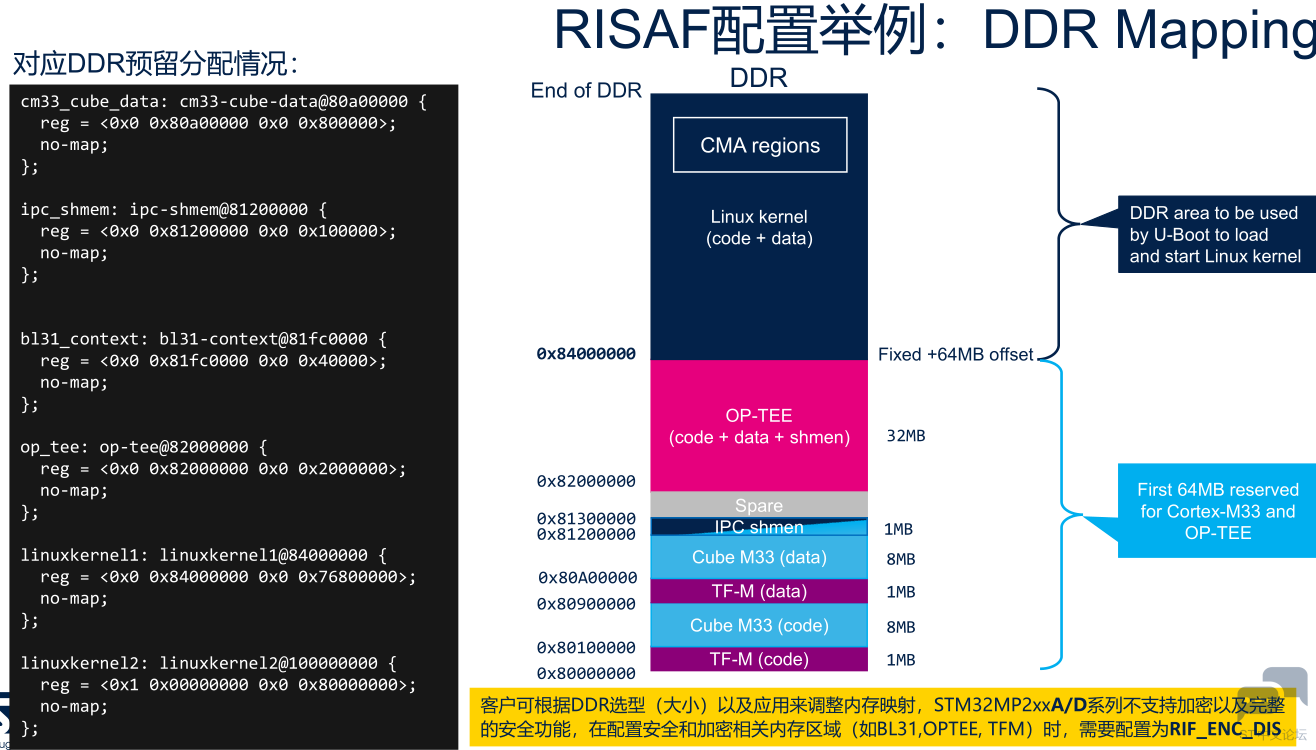

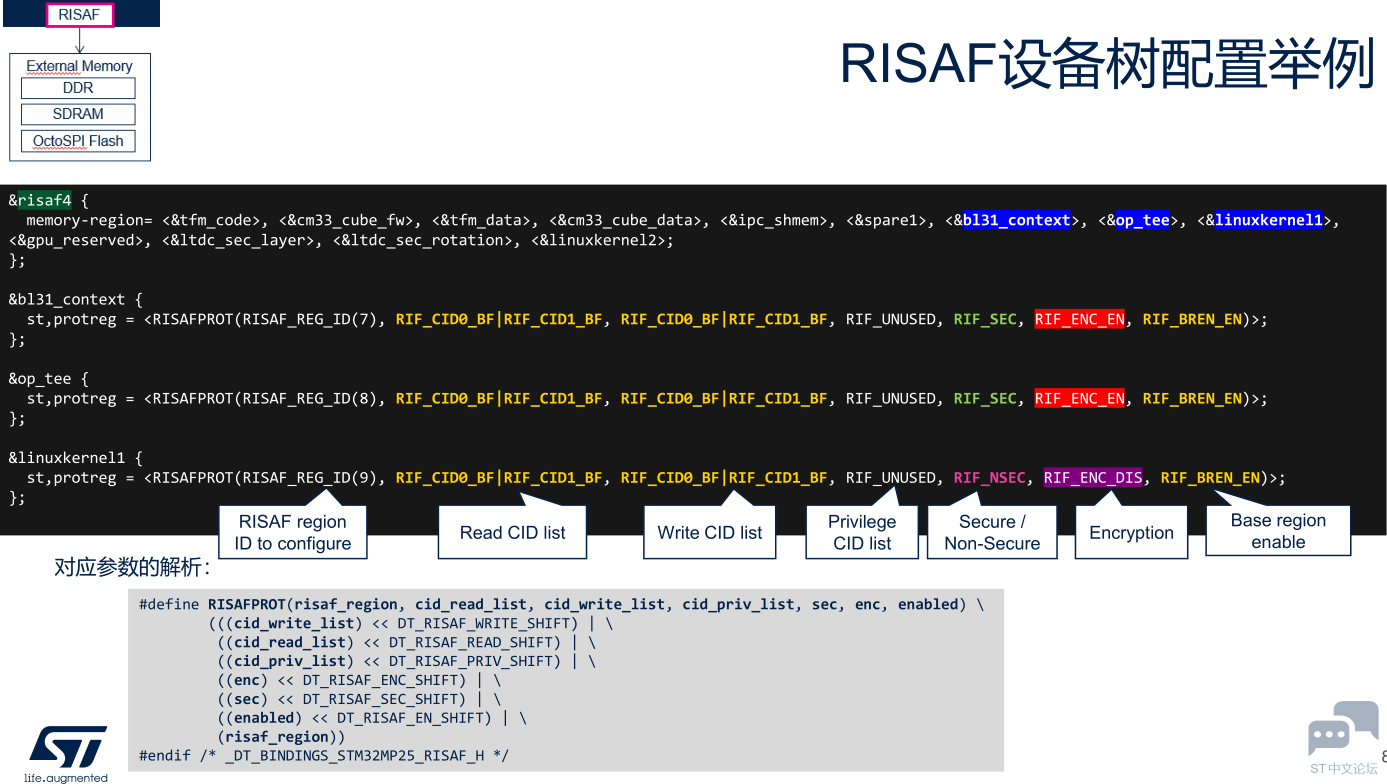

五、RISAF所管理的Memory资源的Region配置一般流程

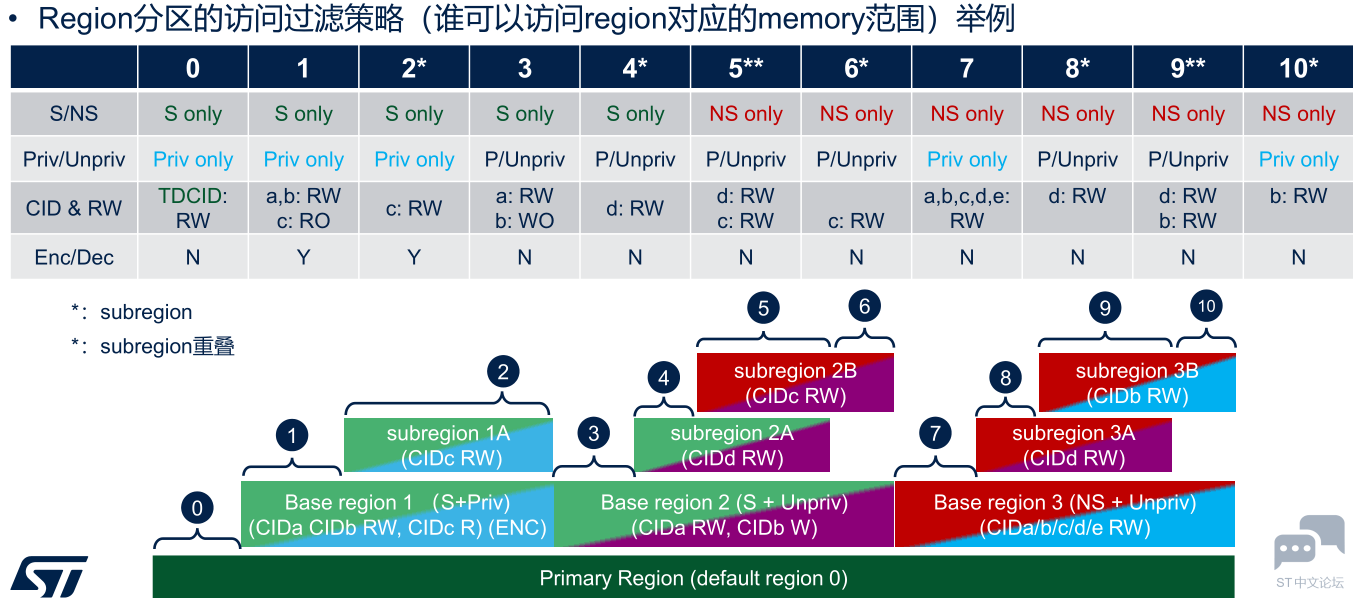

六、Region分区的访问过滤策略（谁可以访问region对应的memory范围

1、只有Primary region覆盖的范围（即base/subregion未覆盖或未使能的区域）： 只允许Trusted Domain访问 2、 加解密：base region使能时，由base region的ENC配置决定 3、同时存在base region和subregion的情况

①CID过滤：

Subregion使能时，subregion SRCID决定哪个CID master可以访问subregion区域；

Base region使能时，未被subregion覆盖的区域由base region的配置决定哪个CID可以做读/写访问。

②Secure/Non-secure访问过滤：

Non-secure配置优先，即某个地址范围在其涉及的所有使能的region中（包括base region，subregionA/B），只要有一个region定义了Non-secure属性，该范围就具有Non-secure访问属性，只允许Non-secure访问

③Priv/Unpriv访问过滤

Unpriv配置优先，即某个地址范围在其涉及的所有使能的region中（包括base region，subregionA/B），只要有一个region定义了Unpriv属性，该范围能由Priv/Unpriv访问（base region的Unpriv 设置指对该subregion允许的CID，base region设置为允许Unpriv访问） ④ Read/Write访问过滤

Base region策略生效时，根据base region的CID read/write配置进行过滤 Sub region策略生效时，根据subregion的CID read/write配置进行过滤

七、启用base region加解密功能 1、使能base region前需要配置DDRMCE AES密钥（RISAF_KEYRy，write only寄存器（128bit密钥））

2、密钥寄存器只允许Trusted Domain写

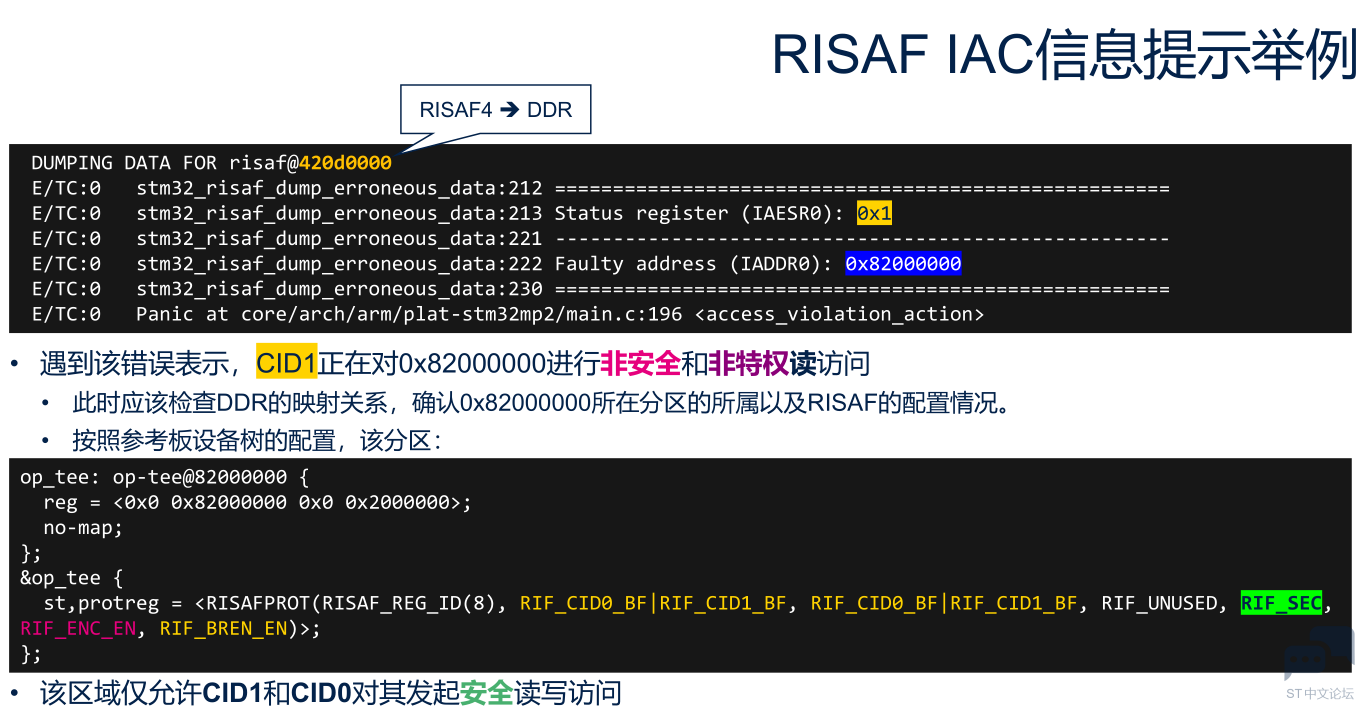

3、由于同一个RISAF资源的base region共享一个密钥，推荐仅对Secure region加密 八、配置锁定 1、RISAF全局RIF配置锁定： • RISAF_CR.GLOCK=1锁定RISAF资源的RIF配置，只有subregion的start/end/config和IACR寄存器可写 2、 subregion的RIF配置锁定： • RISAF_REGx_A/BCFGR.寄存器位置位，对应某个subregion的配置被锁定 3、锁定状态保存到下次RISAF复位 九、 非法访问控制 1、RISAF有自己独立的非法访问相关寄存器

①RISAF_IASR：指示当前的非法访问状态： IAEF：指示System bus出现非法访问，具体信息由RISAF_IAESR和RISAF_IADDR给出 CAEF：指示配置寄存器非法访问

② RISAF_IACR：非法访问状态清除： IAEF：清除IAEF状态 CAEF：清除CAEF状态

③ RISAF_IAESR：提示非法访问具体原因 IANRW：违反读/写访问控制 IASEC：违反Secure/Non-secure访问控制 IAPRIV：违反Privileged/Unprivileged访问控制 IACID：触发非法访问的CID

④ RISAF_IADDR：指示触发非法访问的地址

注：只有Trusted Domain能够操作相关寄存器
