RIF-aware IP介绍 1、FMC 2、GPIO 3、DMA 4、RCC 5、PWR

一、FMC的RIF-aware特性

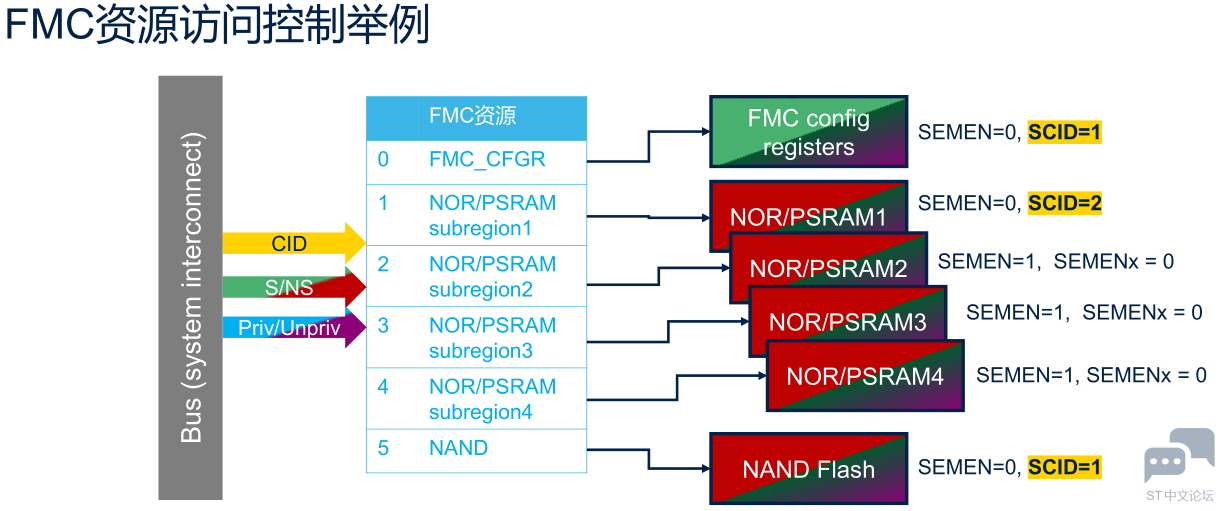

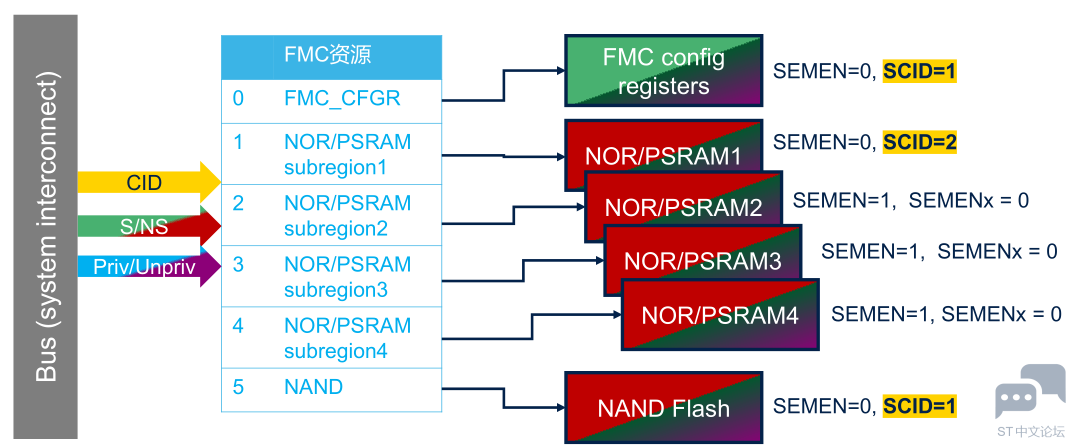

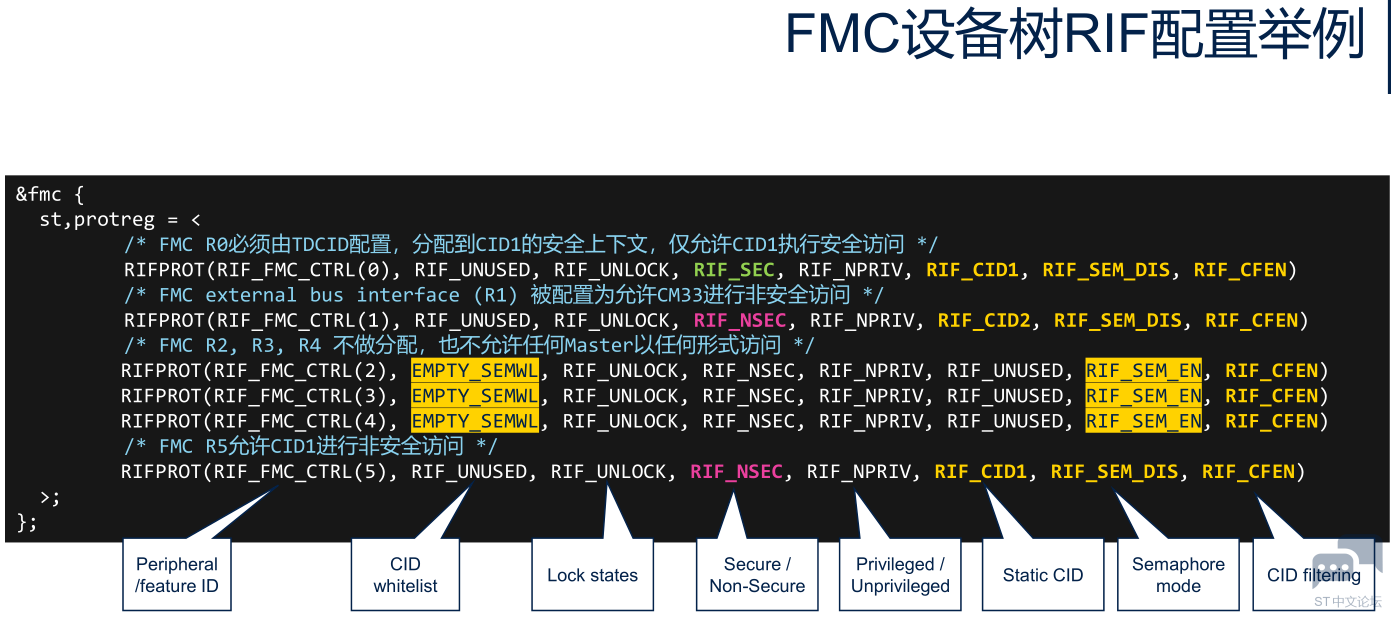

1、从FMC视角看，其下管理几个独立的资源： ① 0：通用FMC配置寄存器FMC_CFGR ②1：NOR/PSRAM controller (片选NE1)，包含寄存器和关联的 memory map的subregion（64MB） ③ 2：NOR/PSRAM controller (片选NE2)，包含寄存器和关联的 memory map的subregion（64MB） ④ 3：NOR/PSRAM controller (片选NE3)，包含寄存器和关联的 memory map的subregion（64MB） ⑤4：NOR/PSRAM controller (片选NE4)，包含寄存器和关联的 memory map的subregion（64MB） ⑥5：NAND controller，包含寄存器和关联的memory map的subregion（4KB）

2、 FMC兼容RIF架构的隔离和安全保护功能包括： ①资源的CID过滤策略，包括可选的基于semaphore的CID domain分配 ② 资源的Secure/Non-secured访问控制 ③资源的Privileged/Unprivileged访问控制 ④资源的RIF配置锁定（即锁定CID, S/NS, Priv/Unpriv配置）

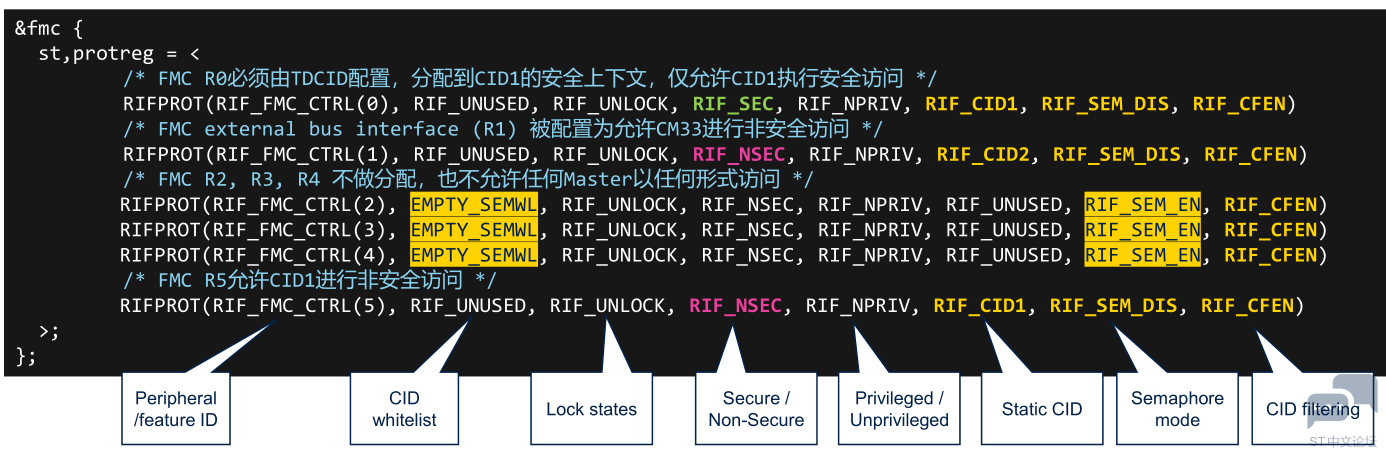

3、FMC资源访问控制 ①FMC_SECCFGR：配置资源的Secure/Non-secured访问属性 • 只允许S+Priv代码配置，使能CID过滤时，只有TD或授权的CID可以写

②FMC_PRIVCFGR：配置资源的Privileged/Unprivileged访问属性 • 只允许S+Priv代码配置，使能CID过滤时，只有TD或授权的CID可以写

③FMC_CIDCFGRx：配置资源的CID访问控制（只允许Trusted Domain配置） • CFEN：是否使能CID过滤 • SCID：使能CID过滤，静态分配模式，分配资源给某个指定的CID • SEMEN：是否使能semaphore共享模式 • SEMWLCx：使能CID过滤和semaphore共享模式时，定义CID白名单

④FMC_SEMCRx：使能CID过滤和共享模式时，用于白名单中的CID获取semaphore

⑤ FMC_RCFGLOCKR：锁定资源的RIF配置（只允许TD/DD写）

4、FMC默认状态 • 所有资源都是Non-secured, Unprivileged属性，允许所有CID读写（CID过滤不使能）

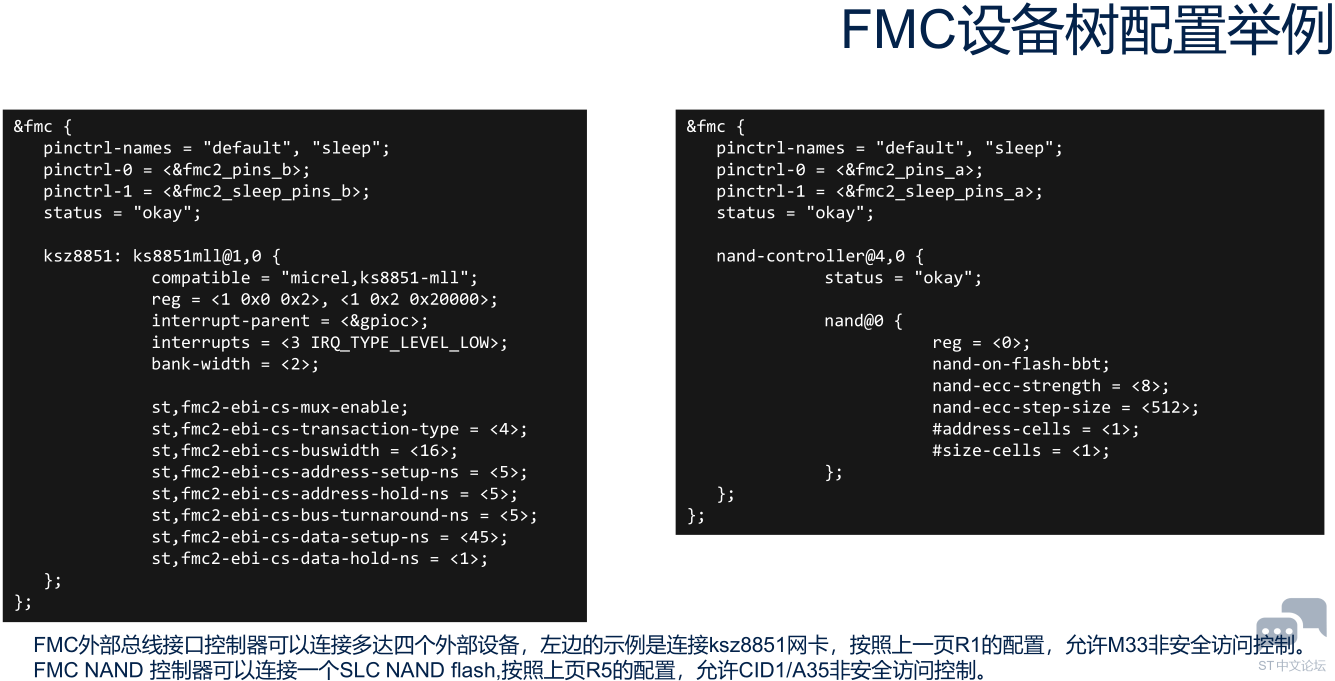

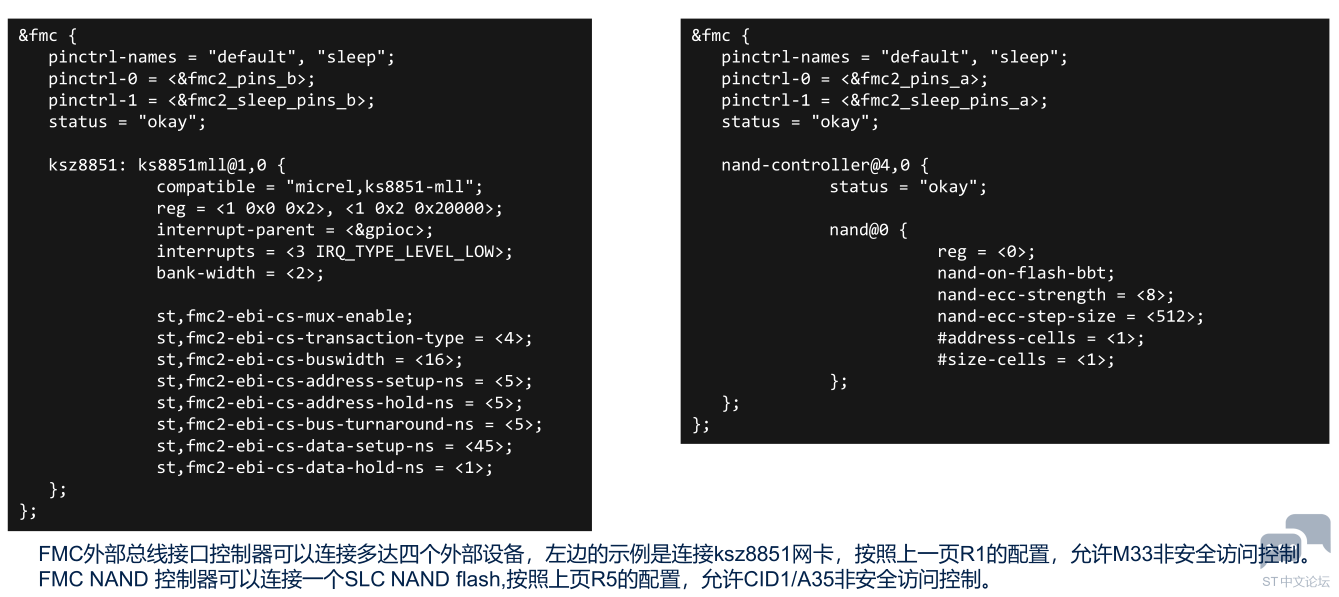

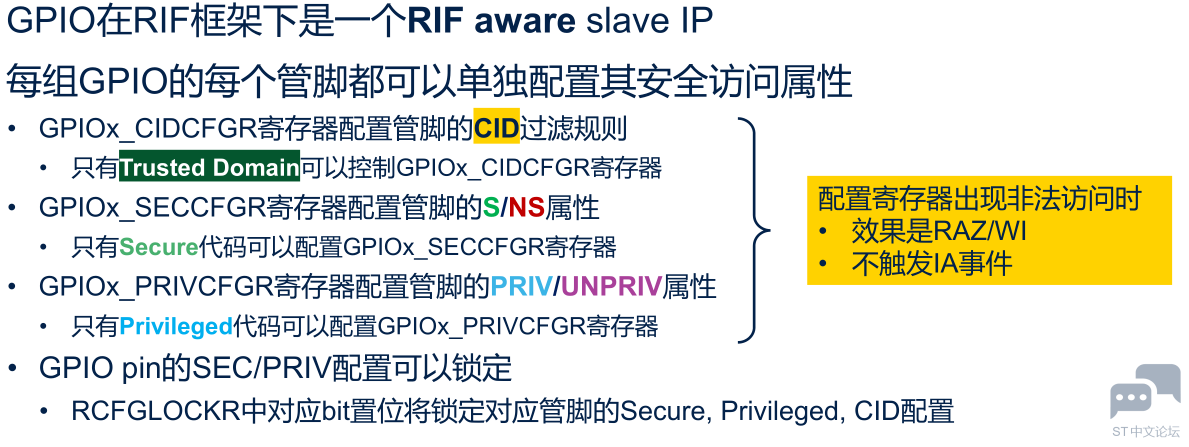

二、GPIO的RIF-aware特性

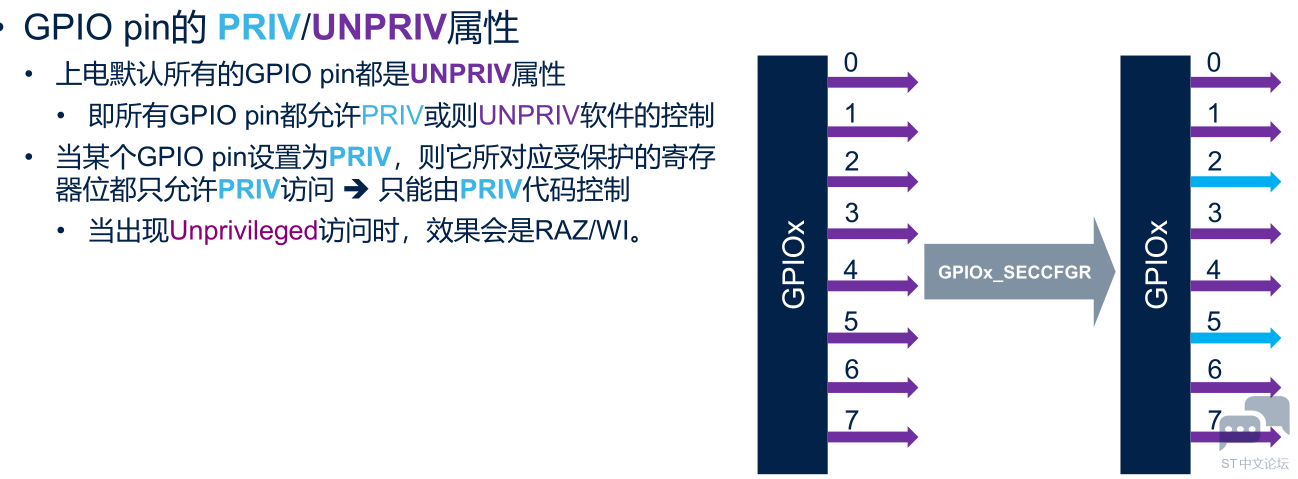

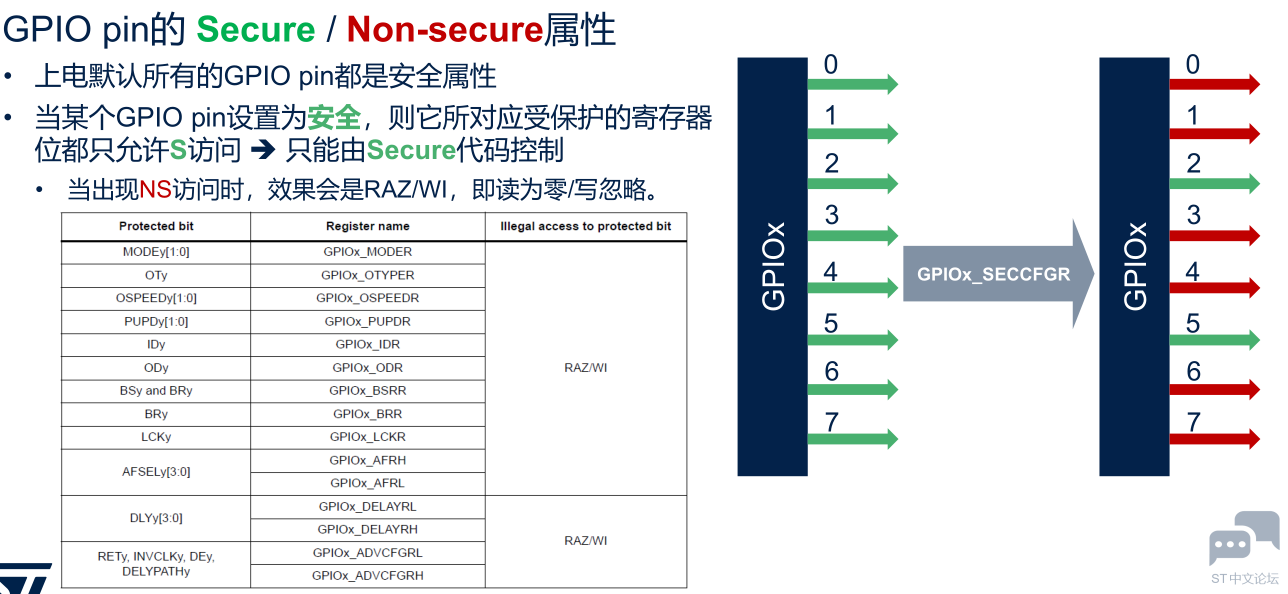

1、GPIO与其他外设连接使用时的注意事项

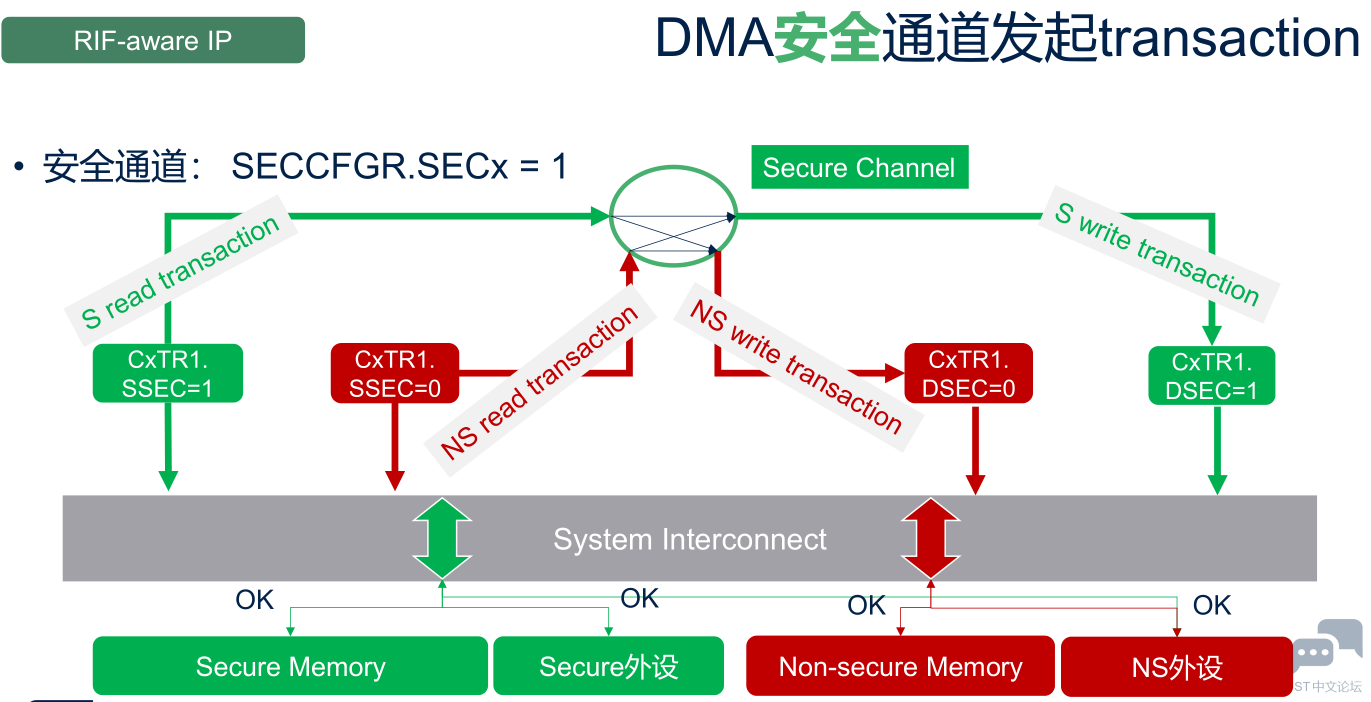

三、HPDMA和LPDMA的RIF-aware特性

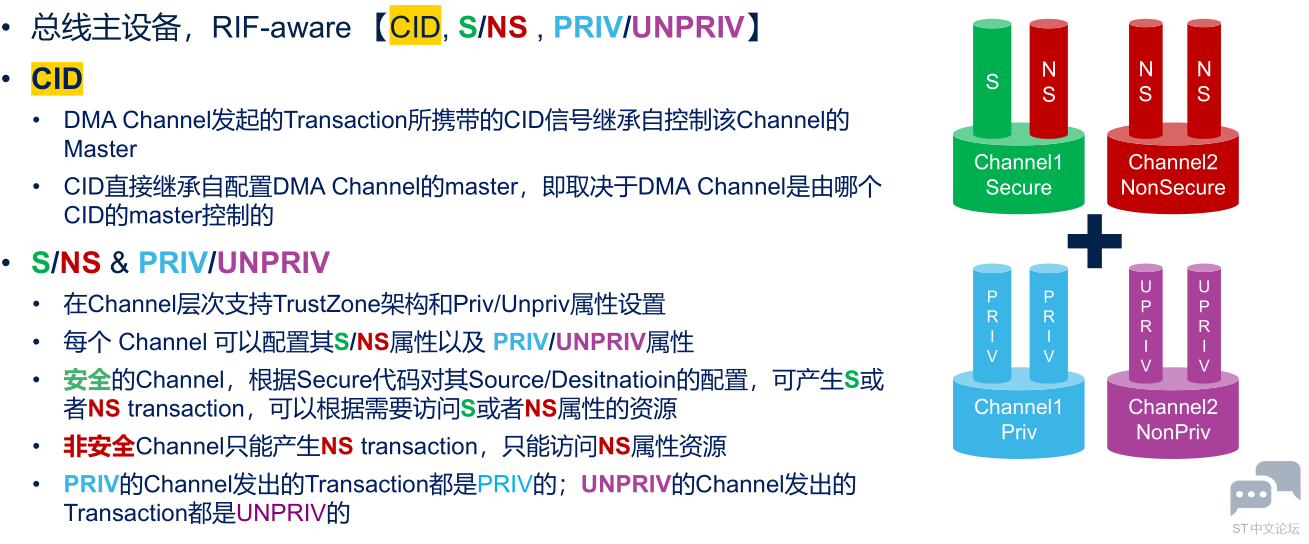

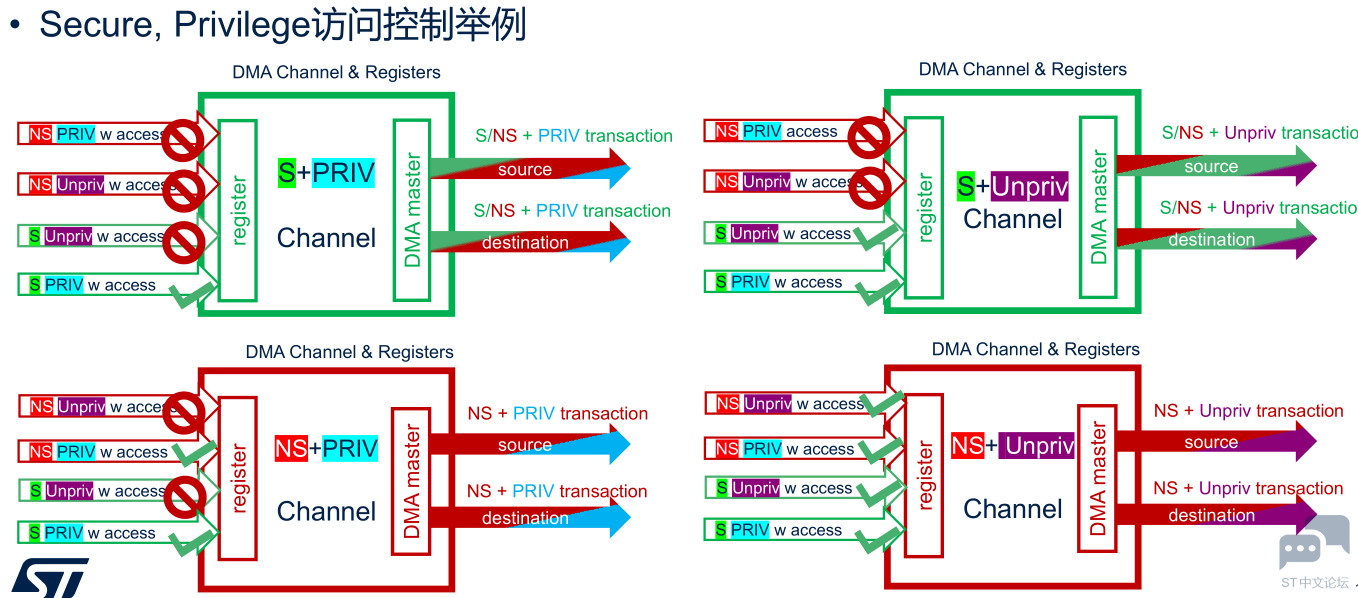

1、总线主设备，RIF-aware 【CID, S/NS , PRIV/UNPRIV】

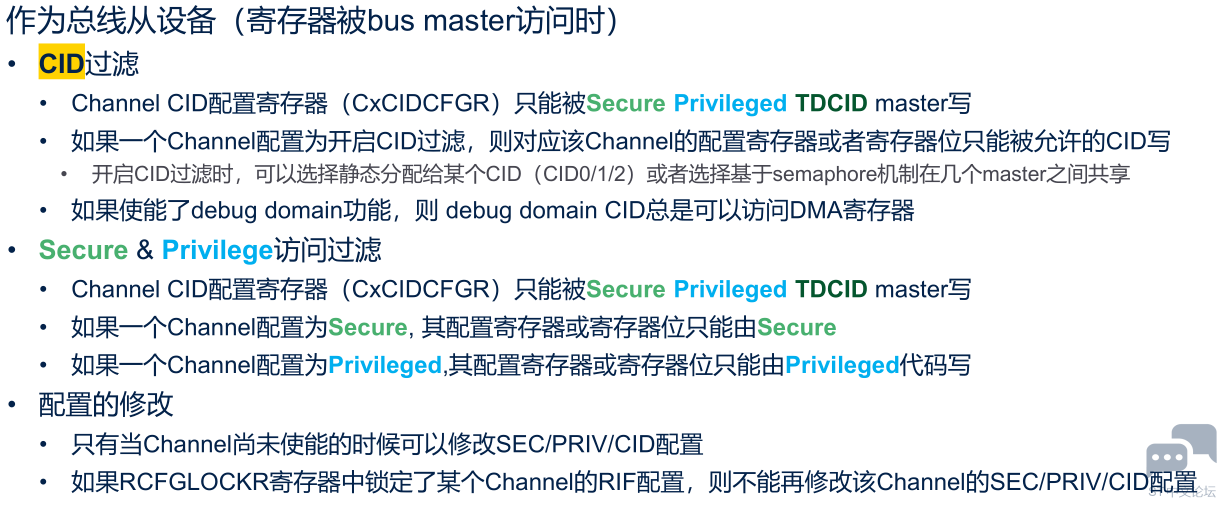

2、作为总线从设备（寄存器被bus master访问时）

四、RCC的RIF-aware特性

1、系统复位后，RCC只有在TDCID master配置了RCC RIF之后才能使用

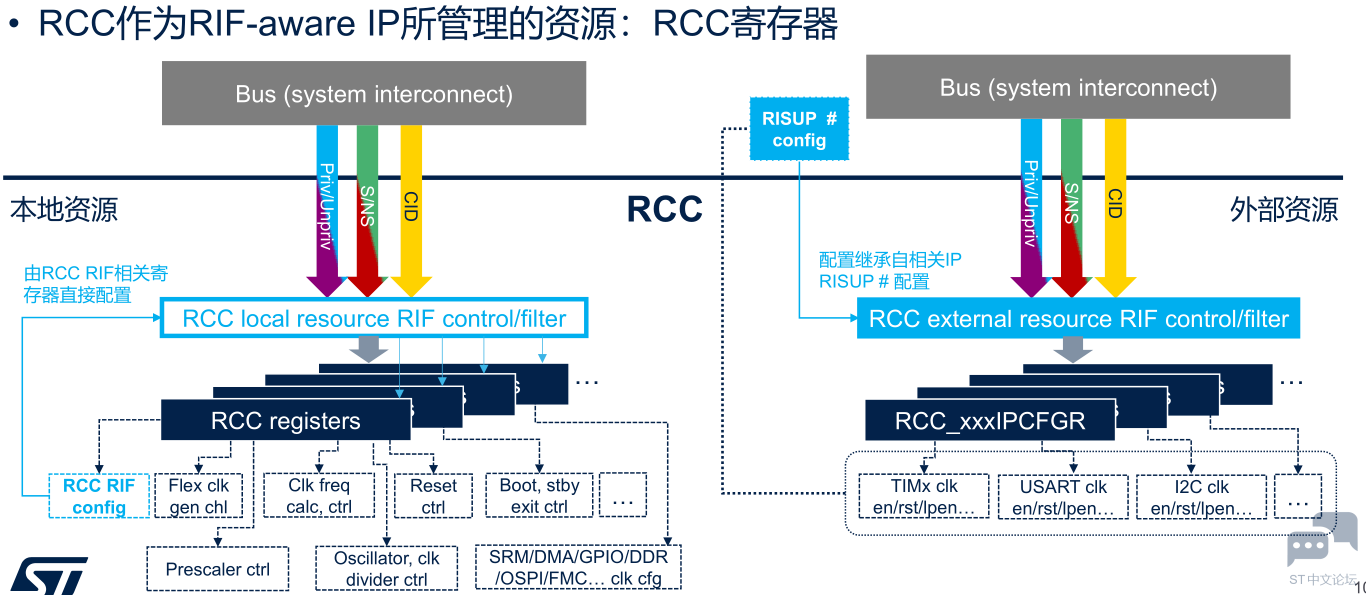

2、RCC RIF 配置包括本地配置和外部配置 ①本地资源配置 e.g. Reset/boot control, PLL, HIS/MSI, Oscillator control, internal ram clock, … 参考RM0457 Table183. RCC register allocation to RIF resource and access conditions

寄存器配置各资源的security domain访问权限（即访问对应RCC寄存器的权限） RCC_SECCFGR0/1/2/3：配置本地RCC资源的Secure / Non-secure属性 RCC_PRIVCFGR0/1/2/3：配置本地RCC资源的Priv / Unpriv属性 RCC_RxCIDCFGR 和 RCC_RxSEMCR：配置本地RCC资源的CID过滤策略 RCC_SRCFGLOCKR0/1/2/3：锁定本地RCC资源的RIF配置

② 外部资源配置 某个IP自身的RIF配置决定其对应RCC资源的RIF配置，用于过滤security domain的写访问 即IP的RIF配置允许某个security domain写访问，则对应的RCC资源也允许相同的security domain写访问

3、RCC本地资源的RIF配置 ①RCC_SECCFGRx：配置资源的Secure/Non-secured访问属性（ 只允许S+Priv代码配置）

②RCC_PRIVCFGR：配置资源的Privileged/Unprivileged访问属性（ 只允许Priv代码配置）

③RCC_RxCIDCFGR：配置资源的CID过滤策略（ 只允许Trusted Domain配置） CFEN：是否使能CID过滤 SEM_EN：是否使能共享模式 SCID：使能CID过滤且不使能共享模式时，指定允许访问的CID SEMWLCx：使能CID过滤且使能共享模式时，定义CID白名单

④RCC_RCFGLOCKRx：锁定资源的RIF配置（ 只允许Trusted Domain设置） CID过滤 Secure/Non-secured访问属性 Privileged/Unprivileged访问属性

⑤RCC_RxSEMCR：使能CID过滤和共享模式时，用于白名单中的CID获取semaphore

五、PWR的RIF-aware特性

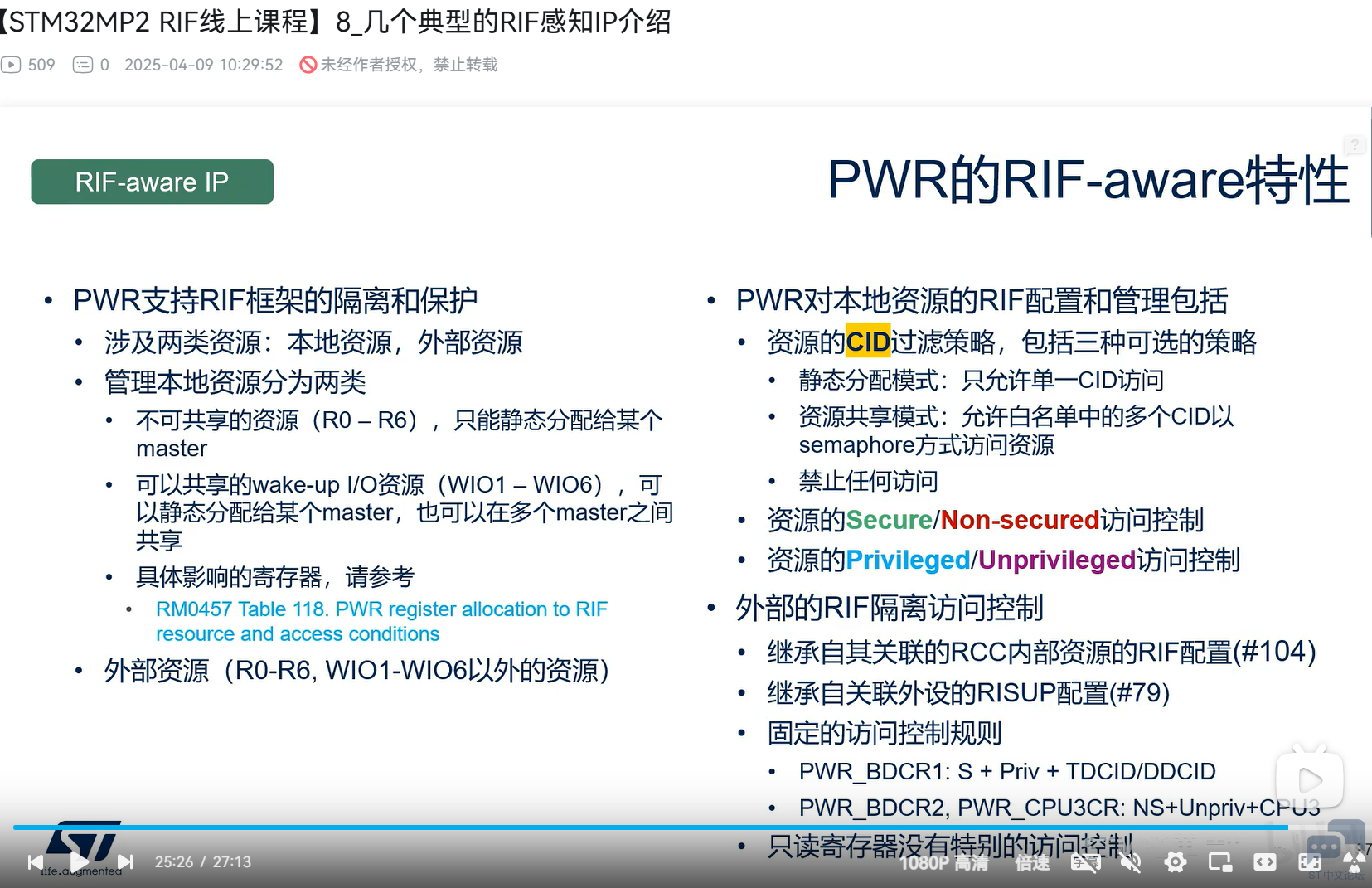

1、PWR支持RIF框架的隔离和保护 ①涉及两类资源：本地资源，外部资源

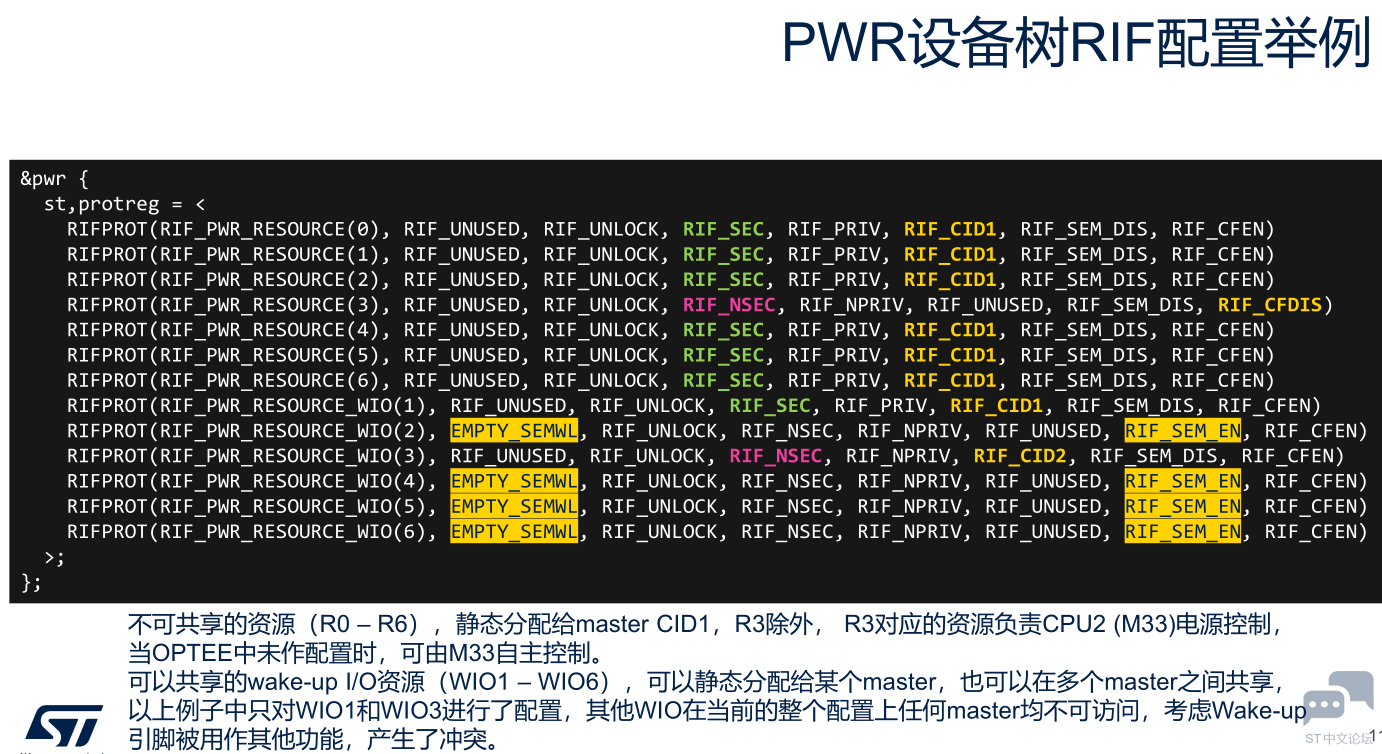

②管理本地资源分为两类 不可共享的资源（R0 – R6），只能静态分配给某个master 可以共享的wake-up I/O资源（WIO1 – WIO6），可以静态分配给某个master，也可以在多个master之间共享 具体影响的寄存器，请参考（RM0457 Table 118. PWR register allocation to RIF resource and access conditions）

③外部资源（R0-R6, WIO1-WIO6以外的资源）

2、PWR对本地资源的RIF配置和管理包括 ①资源的CID过滤策略，包括三种可选的策略：静态分配模式：只允许单一CID访问；资源共享模式：允许白名单中的多个CID以semaphore方式访问资源；禁止任何访问

②资源的Secure/Non-secured访问控制

③资源的Privileged/Unprivileged访问控制

3、外部的RIF隔离访问控制 ①继承自其关联的RCC内部资源的RIF配置 (#104)

②继承自关联外设的RISUP配置(#79)

③固定的访问控制规则：PWR_BDCR1: S + Priv + TDCID/DDCID； PWR_BDCR2, PWR_CPU3CR: NS+Unpriv+CPU3

④只读寄存器没有特别的访问控制

4、PWR不可共享本地资源的RIF配置 ① PWR_RSECCFGR：配置资源的Secure/Non-secured访问属性 只允许S+Priv代码配置，CPU3不可访问 ②PWR_RPRIVCFGR：配置资源的Privileged/Unprivileged访问属性 只允许Priv代码配置，CPU3不可访问 ③PWR_RxCIDCFGR：配置资源的CID过滤 只允许Trusted Domain配置 CFEN：是否使能CID过滤 SCID：使能CID过滤时，指定允许访问的CID

5、PWR可共享本地资源的RIF配置 ①PWR_WIOSECCFGR：配置资源的Secure/Non-secured访问属性 只允许S+Priv代码配置，CPU3不可访问 ②PWR_WIOPRIVCFGR：配置资源的Privileged/Unprivileged访问属性 只允许Priv代码配置，CPU3不可访问 ③PWR_WIOxCIDCFGR：配置资源的CID过滤 只允许Trusted Domain配置 CFEN：是否使能CID过滤 SEM_EN：是否只能共享模式 SCID：使能CID过滤且不使能共享模式时，指定允许访问的CID SEMWLCx：使能CID过滤且使能共享模式时，定义CID白名单 ④PWR_WIOxSEMCR： 使能CID过滤和共享模式时，用于白名单中的CID获取semaphore
