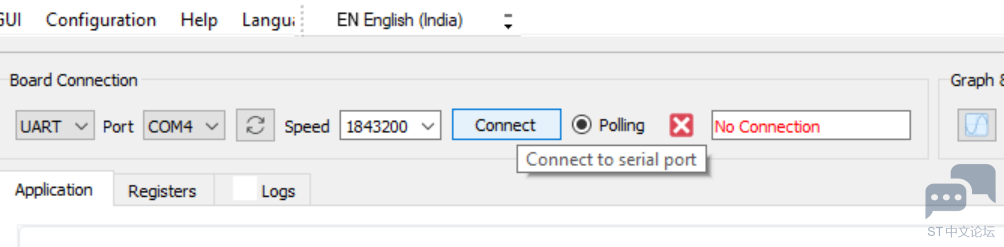

接下来我们就开始正式使用这个实验室进行电机测试实验,首先通过ST Motor Pilot模块连接到电机:

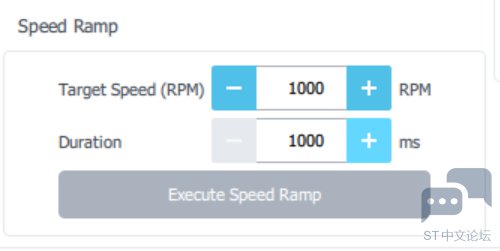

在电机开始运行之前我们需要配置电机参数,电机速电机速度指令的Target Speed为1000RPM,Duration为1000ms:

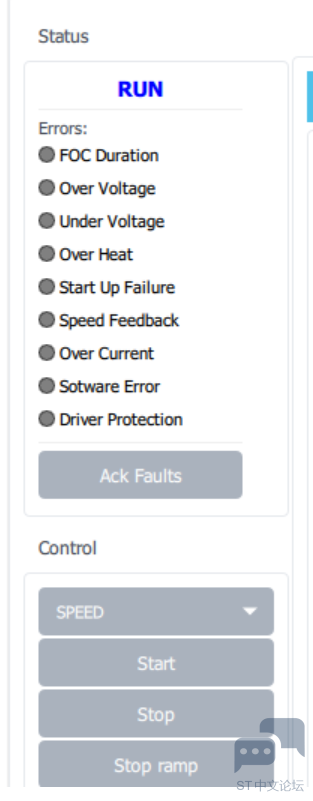

然后就可以启动电机了,电机状态也变成运行状态:
可以看到实测速度控制采集:

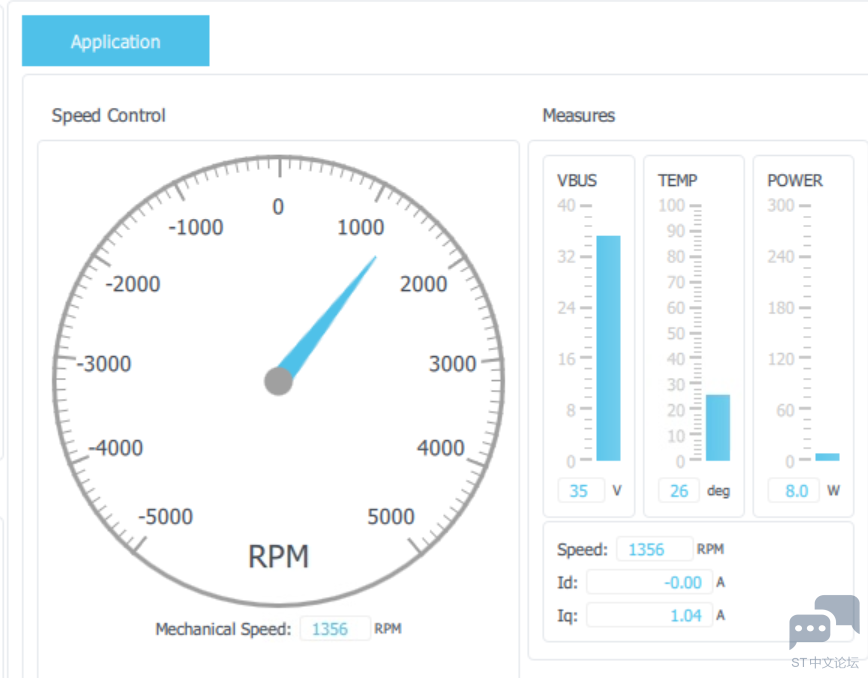

可以看到实时的电机转动Live:& d6 C7 h, H( K. R4 o, S" a

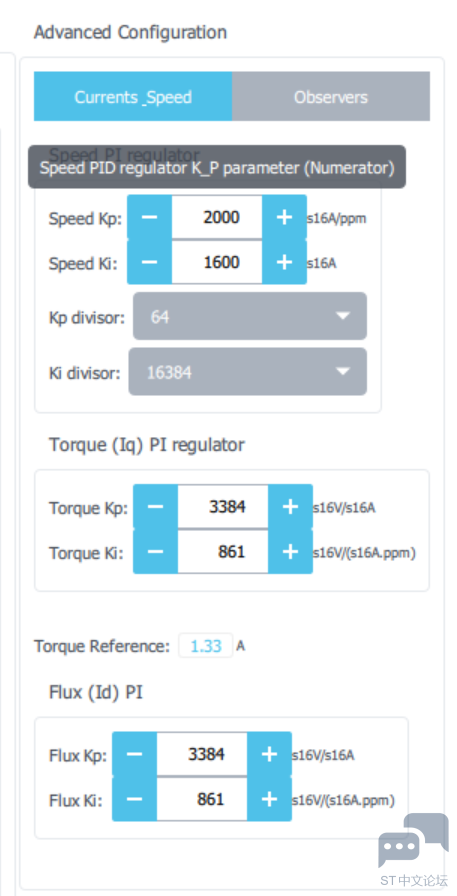

接下来我们配置一下电机速度环参数Speed Kp以及Speed Ki:; I3 m5 S; @& m; V6 `( s7 i! ~: U

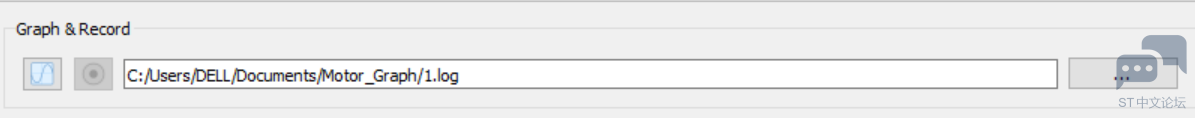

我们可以通过ST Motor Pilot的Graph & Record模块进行检测,可是只有Graph & Record模块的我只信息,没有显示图表功能:( o+ y5 |' P4 o8 n

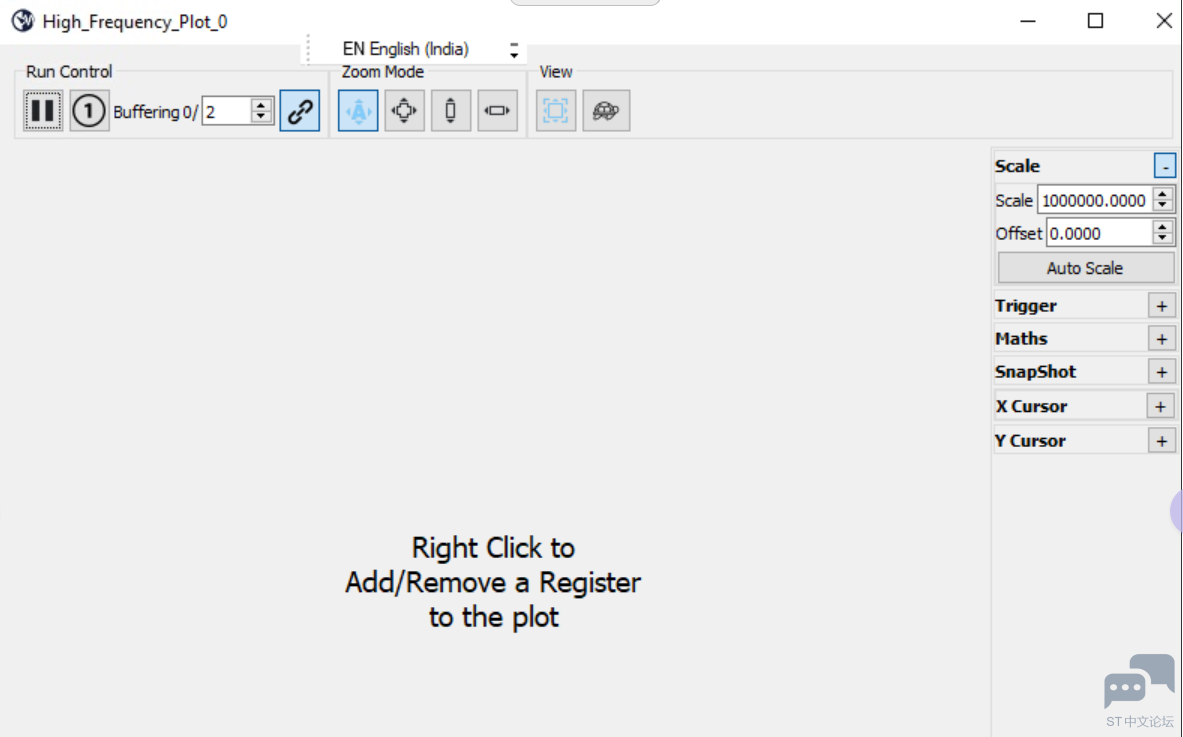

开启只显示Plot0,没法进行曲线显示7 r( K F2 X$ G% g+ v" P- t

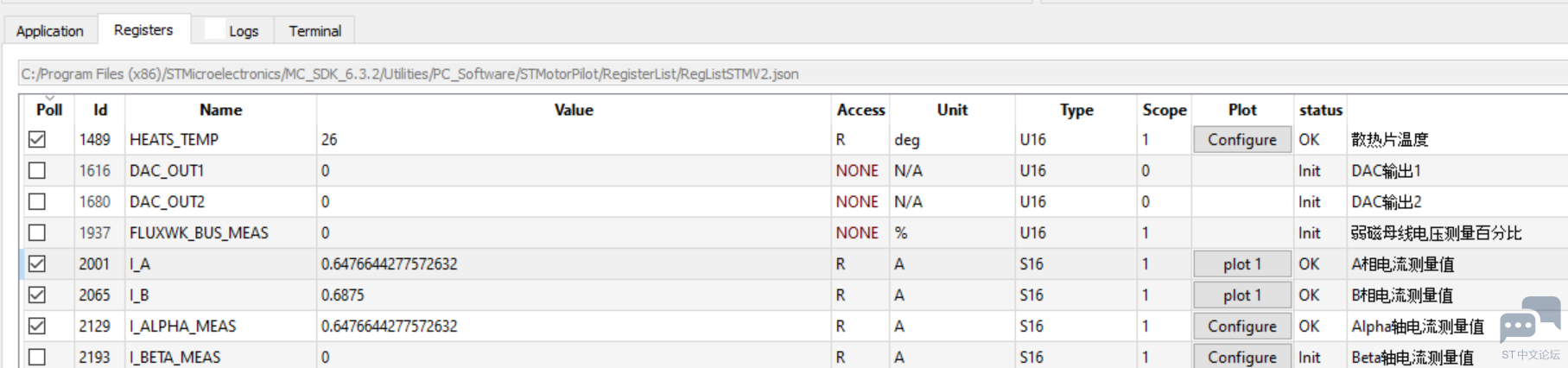

我们打开ST Motor Pilot的Register模块吧目标的相电流放到了plot1中(这里也没有plot0),不过没有显示单元可以选择:

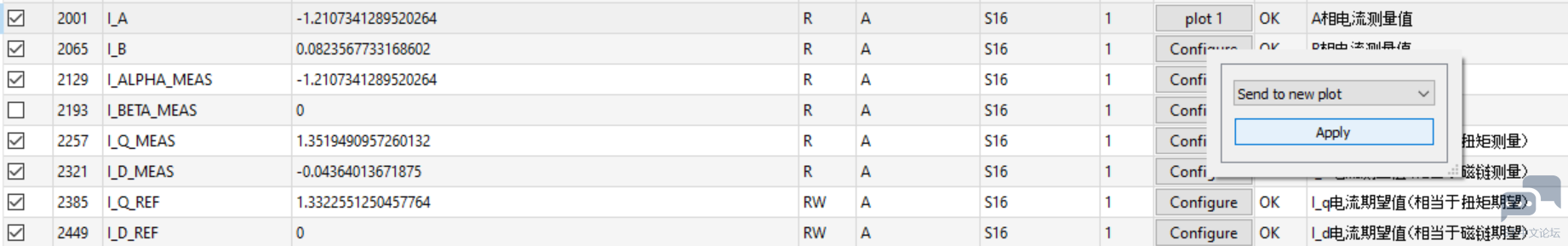

通过尝试,可以通过新建一条plot进行显示:

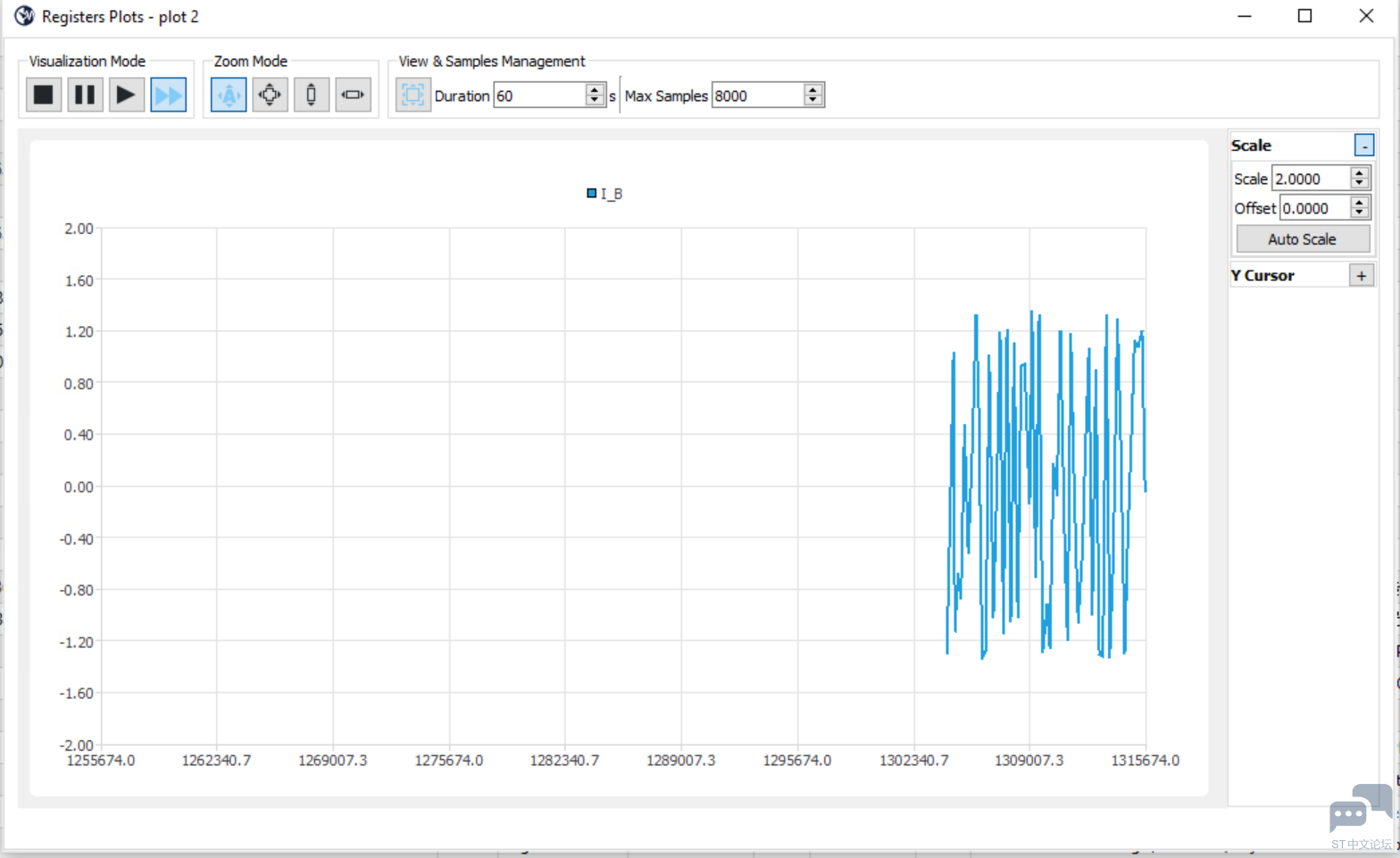

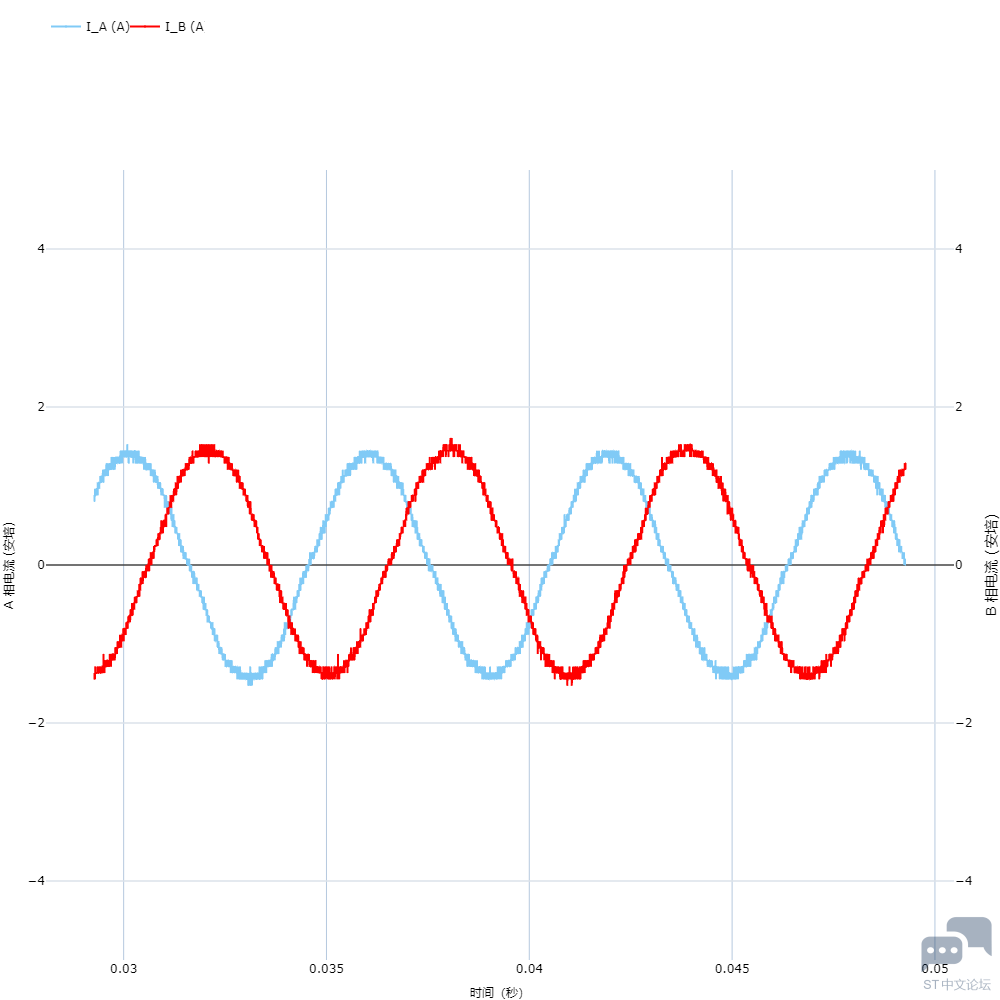

效果如下图:
不过我们有一个专门的相电流测试模块如下图:

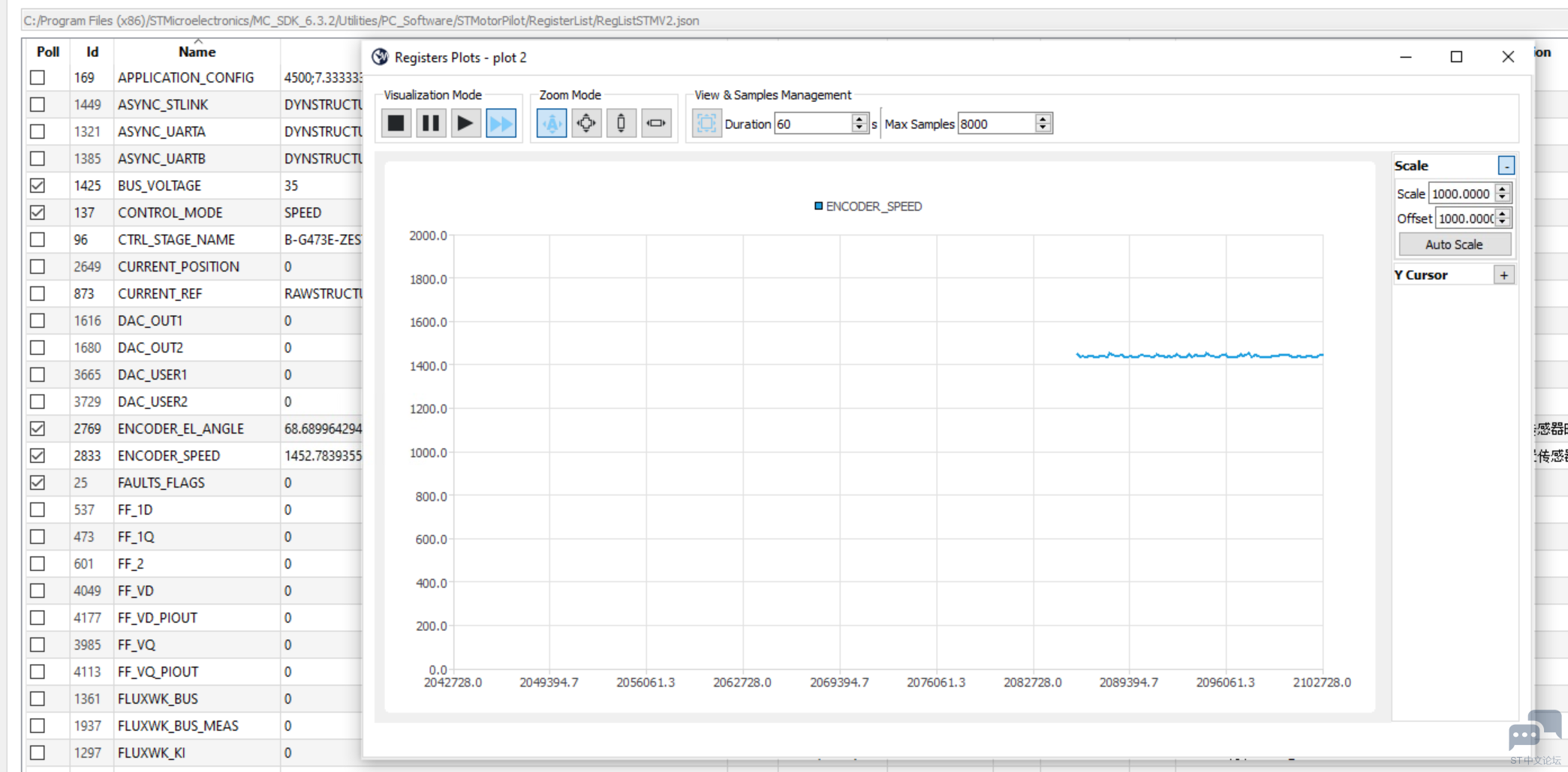

我们想要通过ST Motor Pilot的Graph & Record模块对电机ENCODER SPEED观测被测电机速度曲线,也得新建一条plot进行查看了:
