本次测评的是ST云实验室，在实验室中搭建了虚拟环境来给测评这不需要实体硬件即可完成相应项目的评估，大大缩短了原型验证的时间。

云实验室为中英文两种语言，用户可以自行根据需求选择

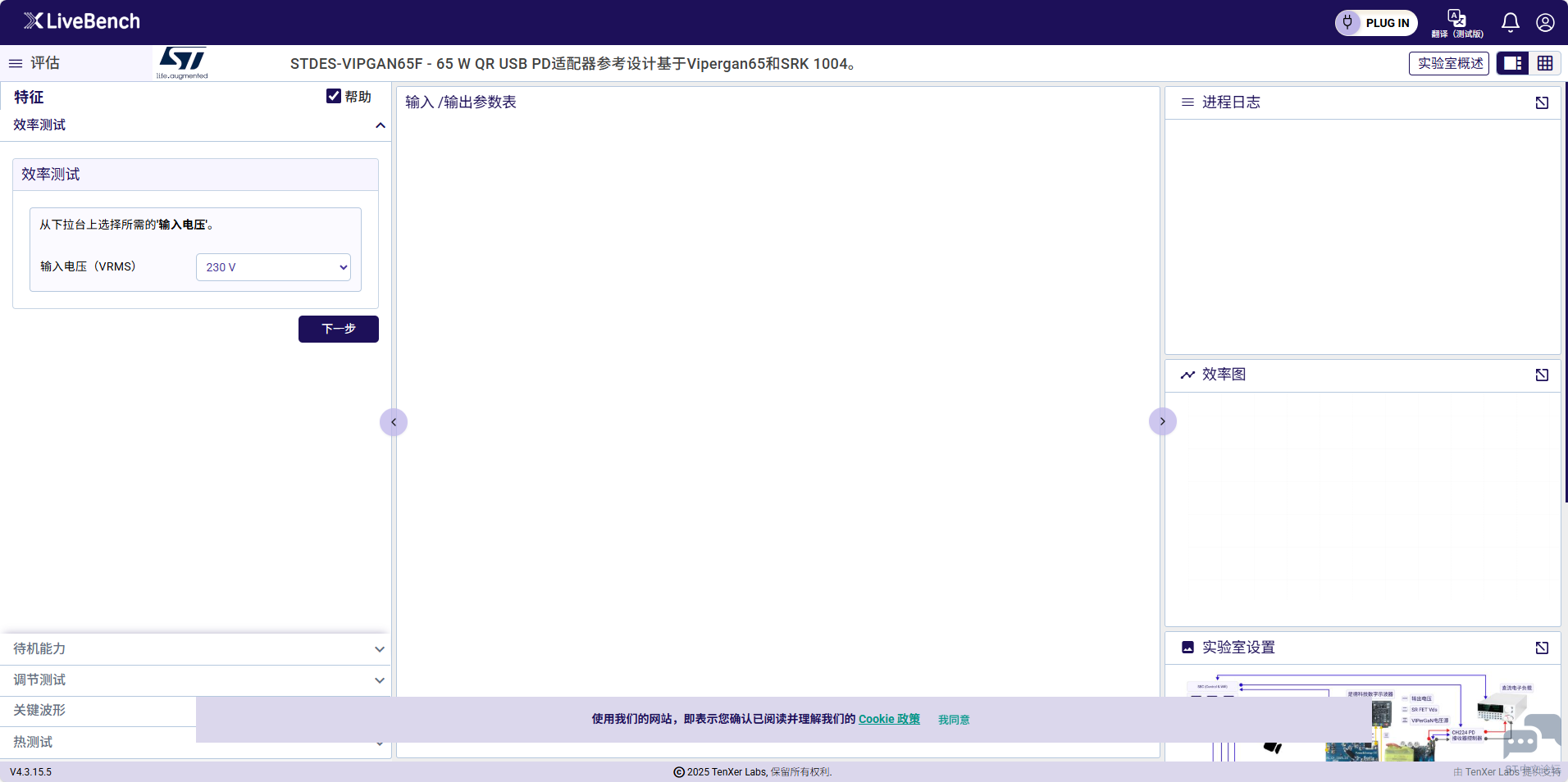

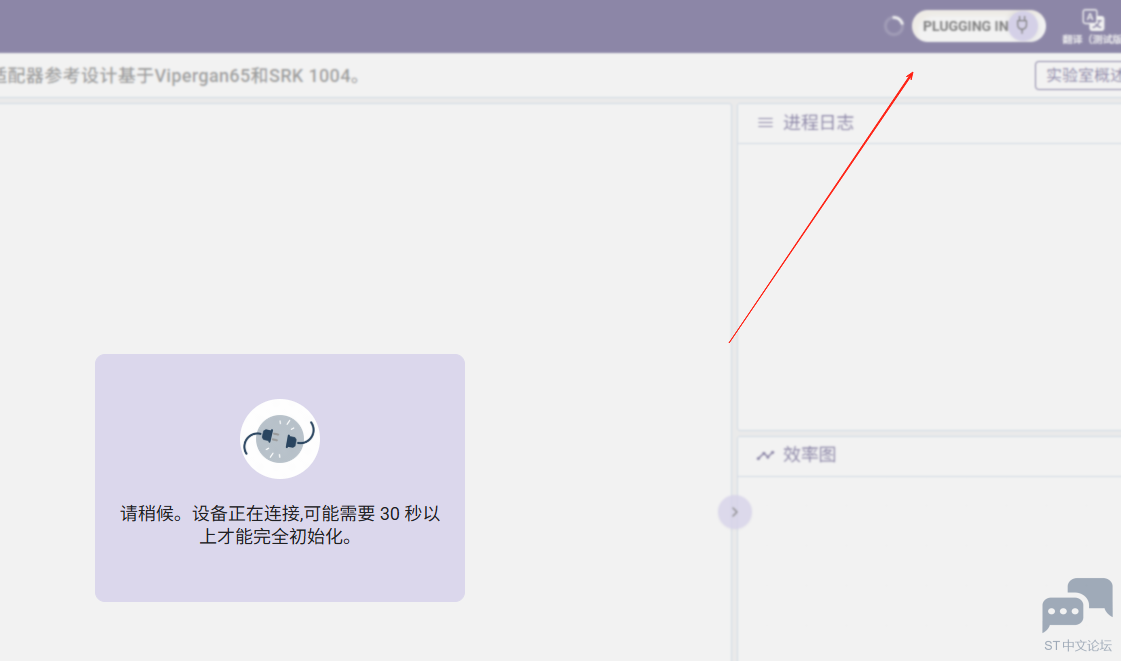

在进入实验室后，首先会根据对应选择的项目初始化硬件，约30S后初始化完成，即可开始相应测试。

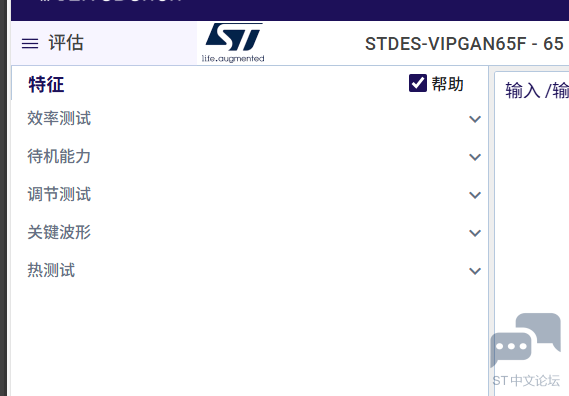

测试项分为

效率，待机，波形，负载调节以及热测试这几大关键测试项目，基本涵盖了一个ACDC电源开发周期内所有的测试需求。

整个lab的布局也是相当简洁，没有过多的二级目录，向导式的测试指南方便用户快速测试

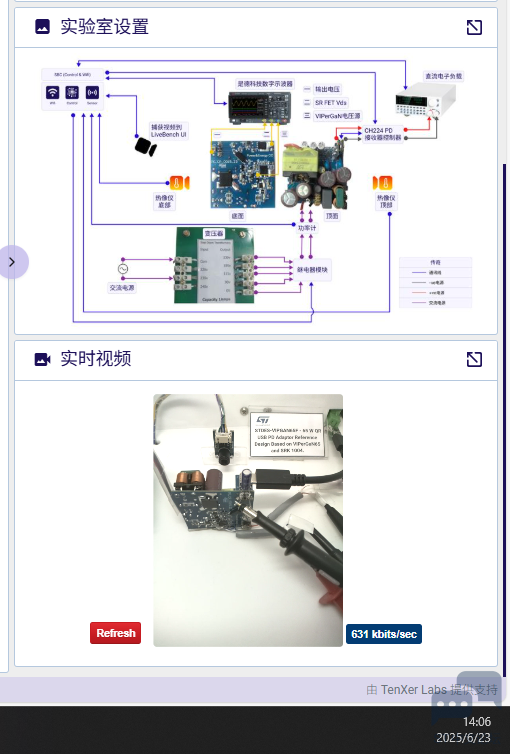

这个就是本次测试的硬件，不过可能受限于网络因素，本次测试时视频并未如期播放。

上图展示了相应的硬件拓扑结构，也方便了用户去了解测试是如何开展的

效率测试

进行效率测试的步骤也十分简单，我们只需要左侧边栏选择效率测试的需求，选择合适的AC电压，中国大陆地区是220V，所以我们选择230V，选择输出电压，因为PD2.0最高电压20V，所以本次选择20V输出电压，接着点击申请杰克开始测试。

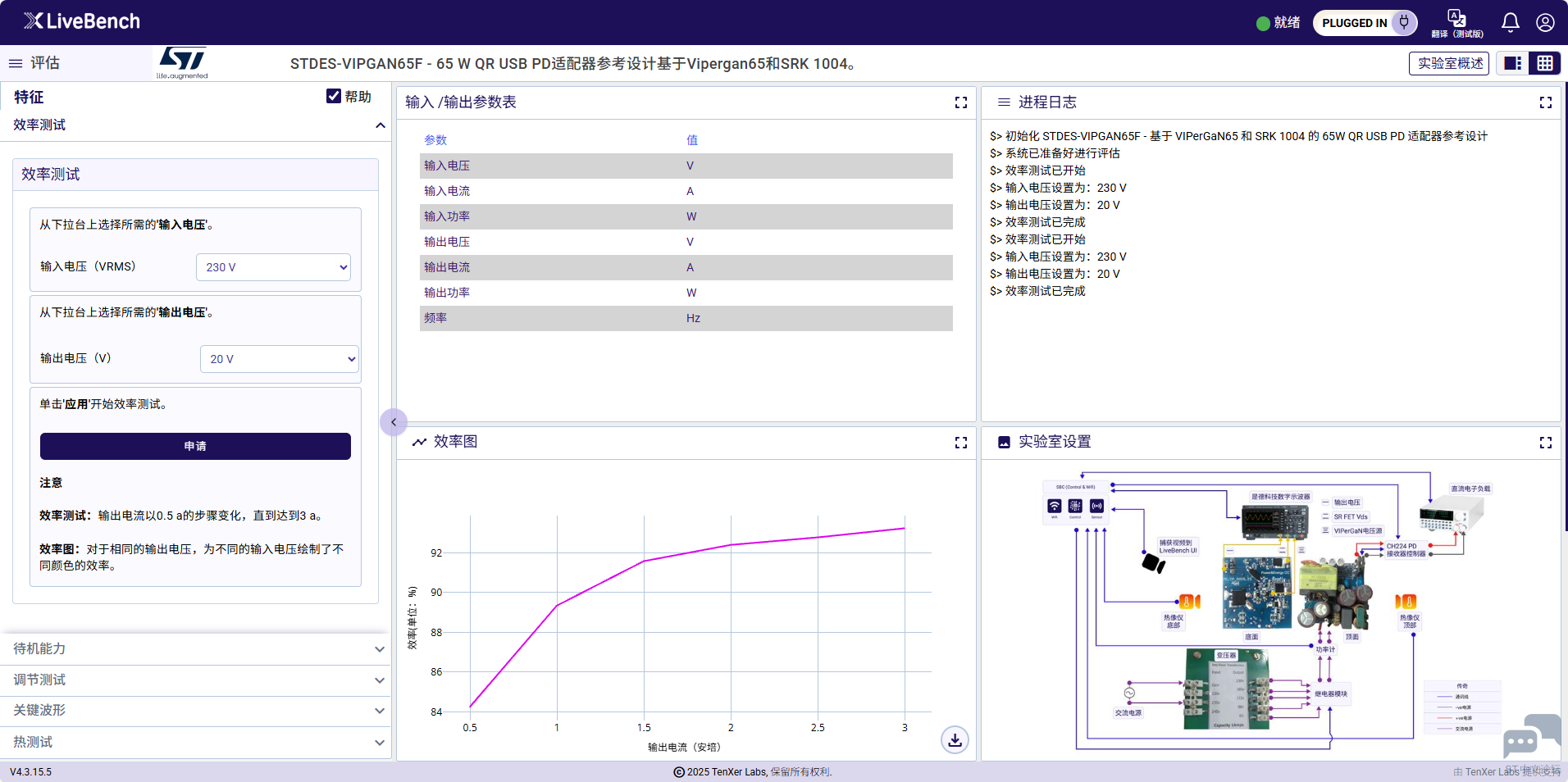

在主界面中会显示关键电源参数，下方图表显示的是效率曲线图，右上角是log，十分简洁明了，方便用户

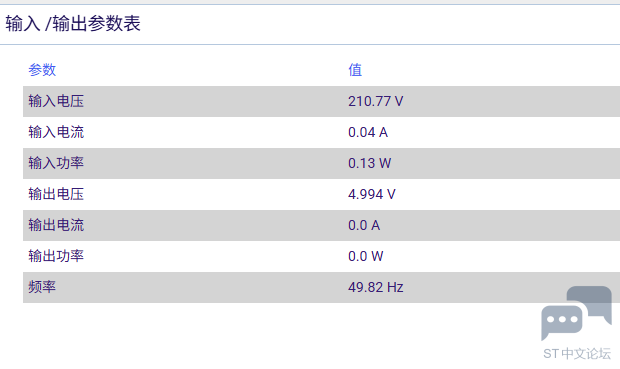

其次是待机实验，设备会虚拟出空载功率，方便用户去评估设计

调节能力测试

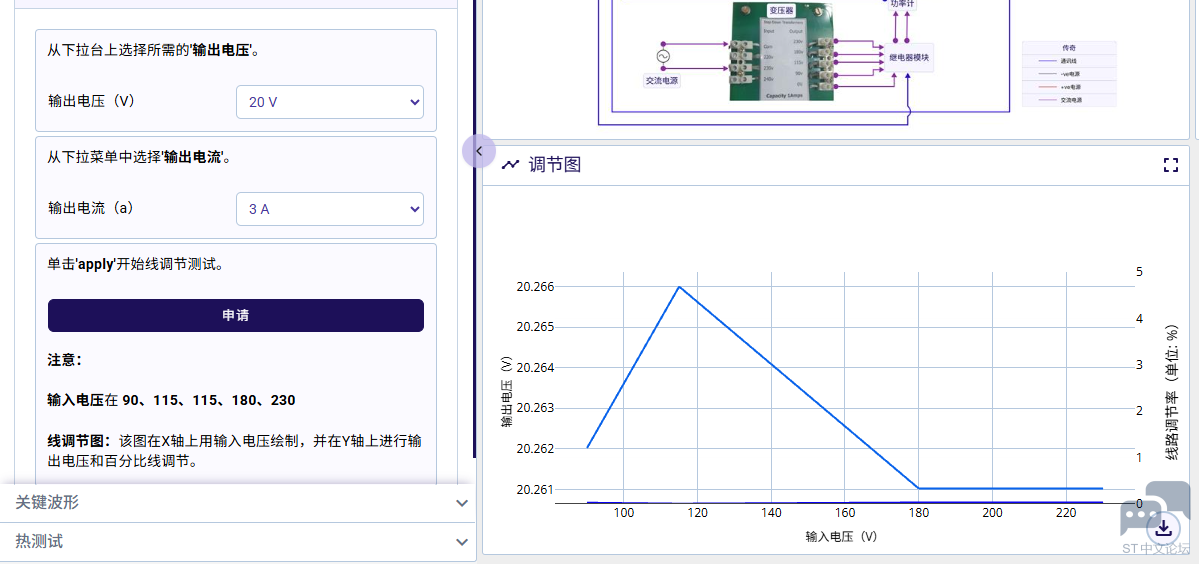

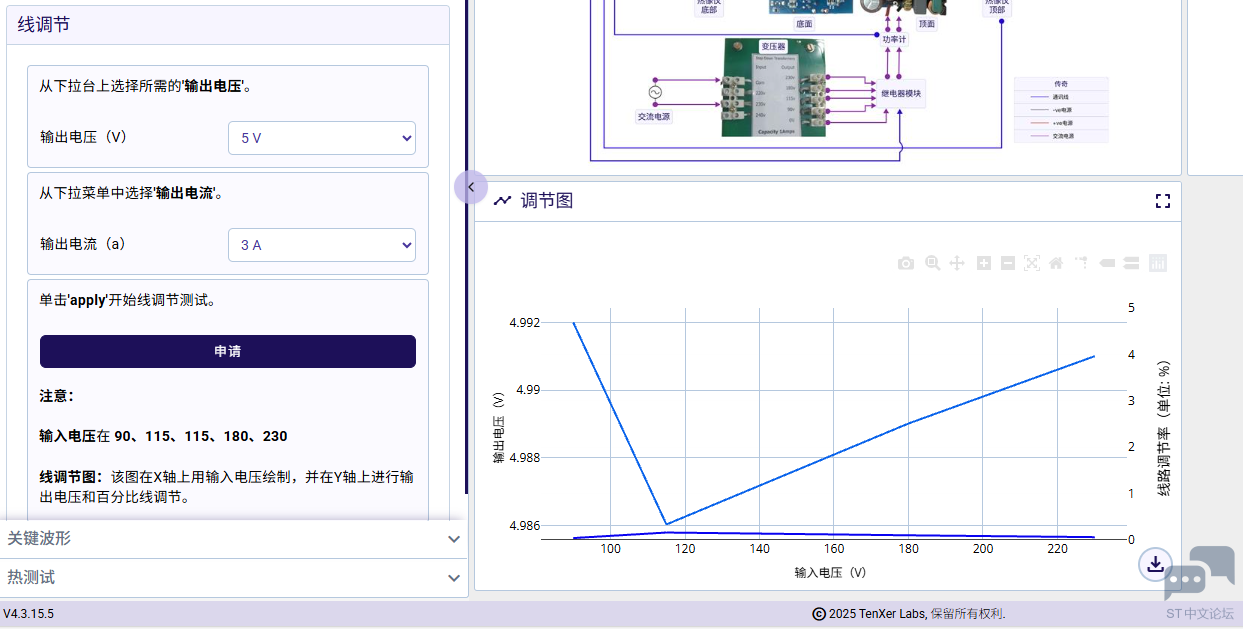

以上为相同负载电流下，申请不同电压的调节能力测试，改变AC电源的调节能力测试，可以方便用户评估宽输入电压调节能力，

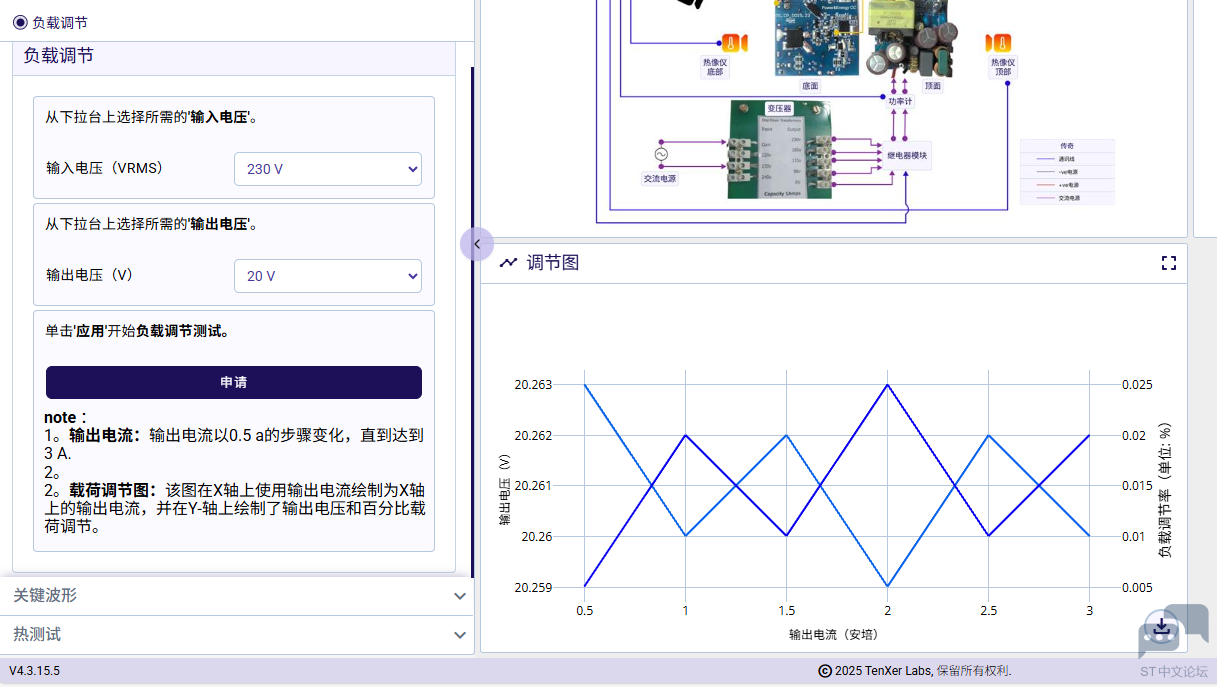

在申请相同的电压下，逐渐改变负载电流，可以观察到负载电压的变化情况，用以评估电源的环路能力。

关键节点测试

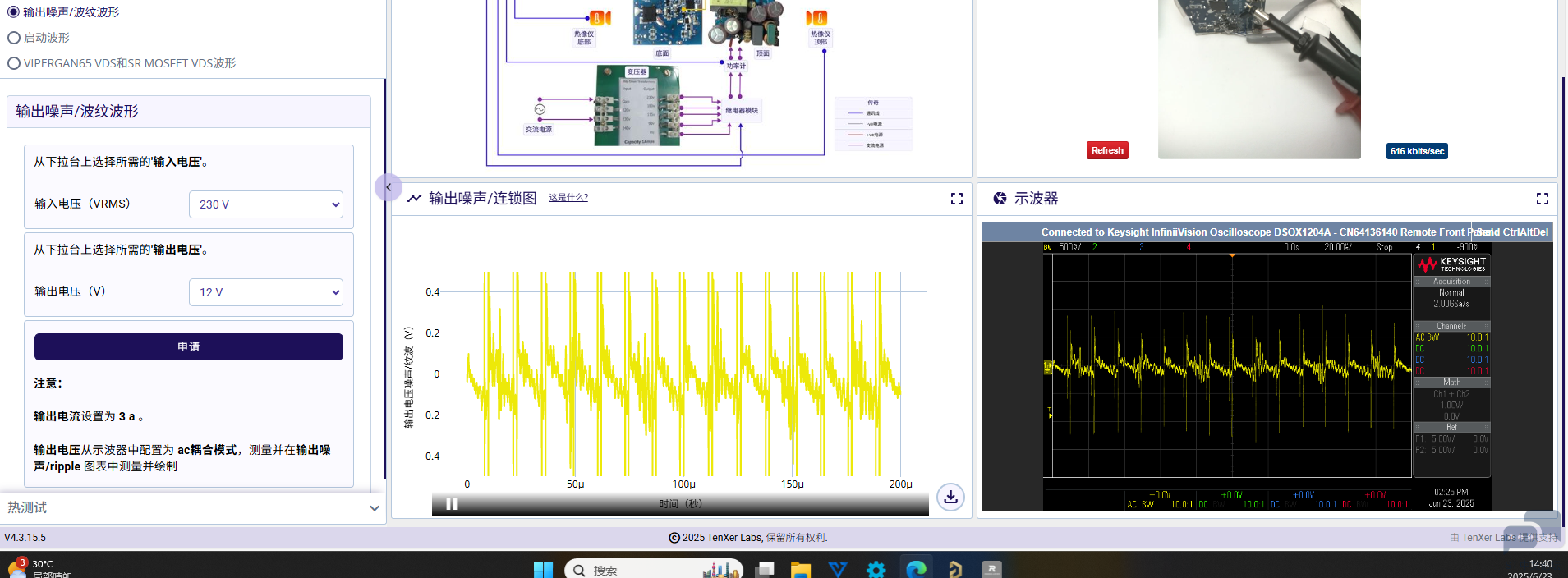

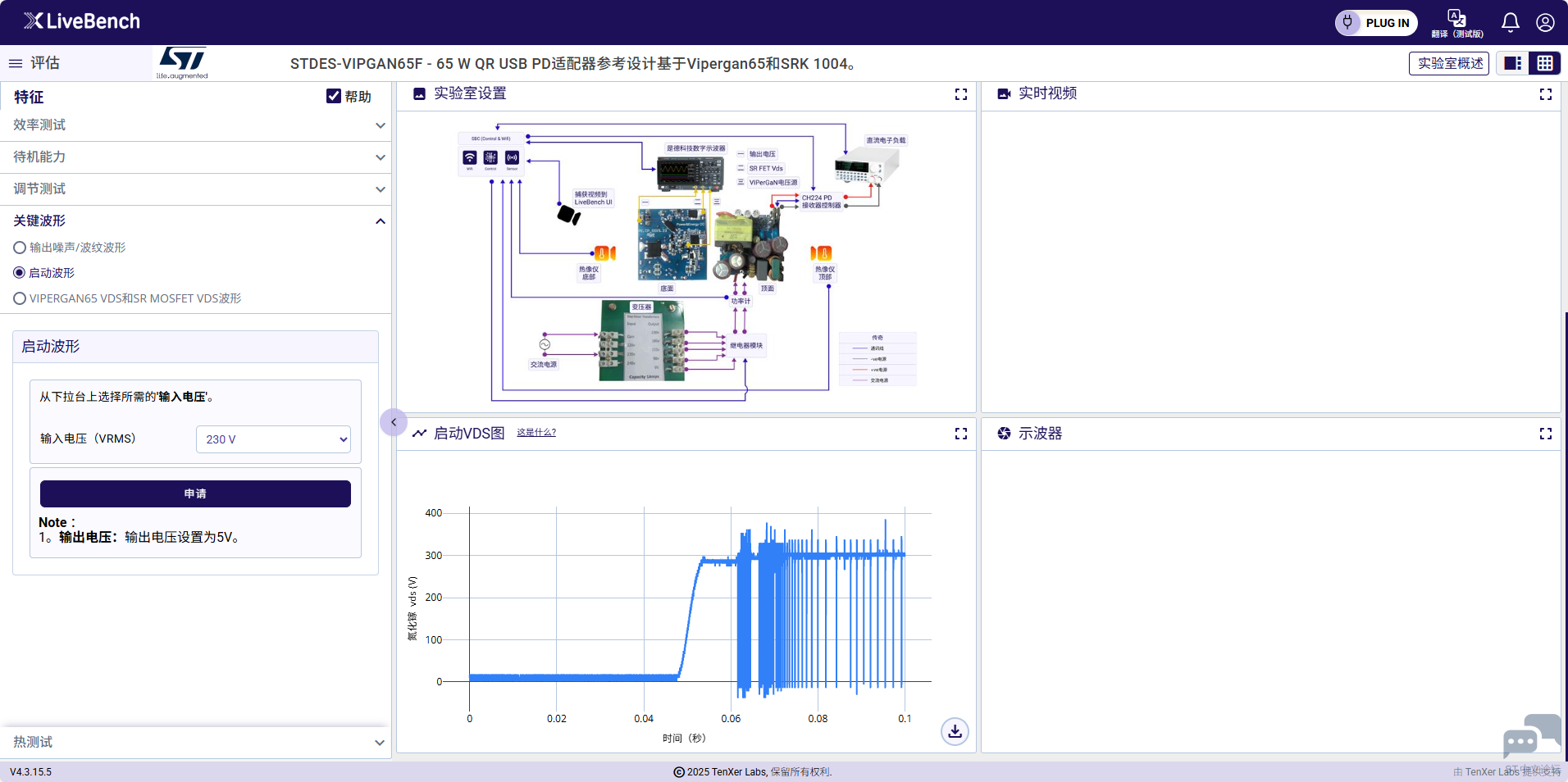

波形测试部分展示了开关管的节点波形，不过出乎意料的是模拟了真实环境下的开关波形，加入了开关噪声以及过冲这些，Vpp这些也是高度仿真了。

总结

这个仿真实验室环境可以让用户充分且快速的评估项目原型设计，大大减少项目时间成本，但是可能个人觉得有几点不足，

项目数据导出处理

希望后续可以添加更多的数据导出选项，可以让用户将原始数据导出为cvs之类的形式用于更加深入的分析

仿真优化

目前觉得仿真的步长还有待调整，更加精细的细节无法优化，目前刷新大概1s一次，比较笼统

硬件仿真参数

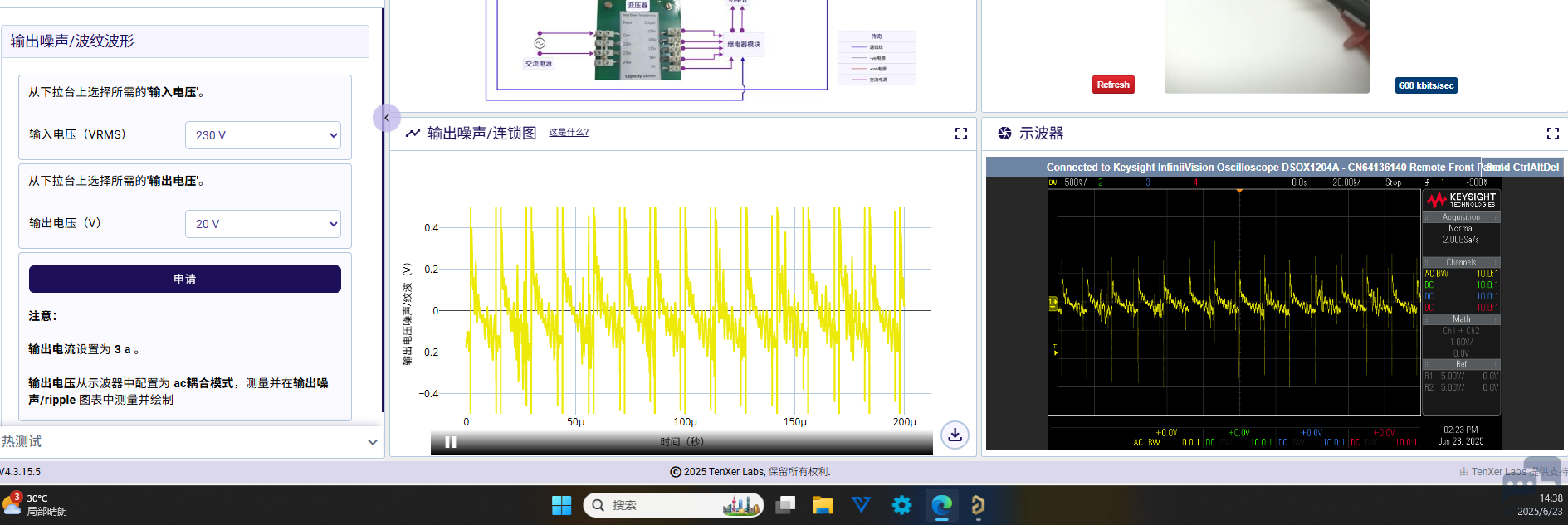

很多时候用户可能不希望完全照搬demo设计，在波形测试中也可以看到纹波还是蛮大的，这时候用户就像如何去优化纹波噪声，所以希望推出可以在实验室中改变某些关键器件参数的功能，例如开关频率，MOS管参数，栅极电阻参数，输出电容容值，栅极电容容值等，通过改变这些参数来达到更深意义上的仿真调整的功能，来帮助用户更好的使用云实验室来快速评估原型设计。

同样的在热设计中，用户可以通过改变一些元件的关键参数例如变压器参数来优化散热等关键指标。

希望后续能看到更优秀的设计
