很高兴可以参加本次P-NUCLEO-53L8A1开发板的测评。
在去年的ST全国巡回研讨会中我第一次解到53L8A1这个TOF传感器，ST官方使用其高精度的8x8的点阵配合AI算法，实现手势识别，做了一个石头剪子布的demo，虽然只是视频演示，没有实机，但是依然给我留下了深刻的印象

一.开箱
话不多说，开箱

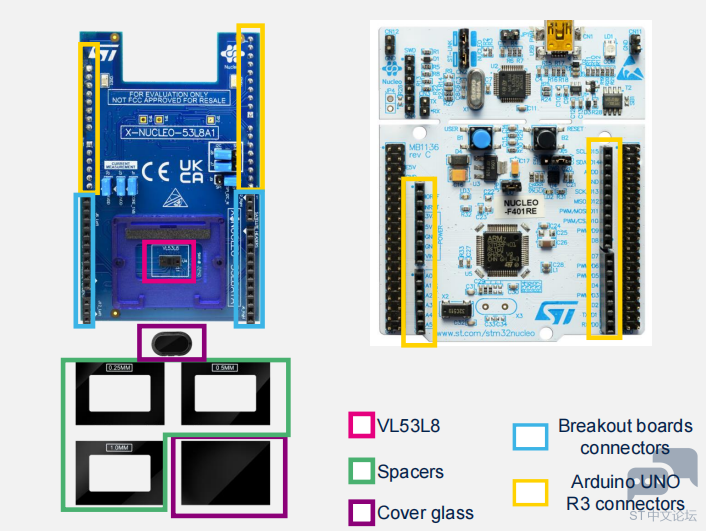

这个套装一共有2块板子，一块是STM32F401 NUCLEO开发板，还有一块就是53L8A1

53L8A1的所有配件

按照官方的介绍，分别是53L8A1本体、2个玻璃盖片（应该是用于屏蔽一些环境中的干扰）、3种不同厚度的垫片（用于测试TOF传感器与玻璃盖片之间空气距离对测量精度的影响）

让我们来仔细看一下开发板

F401开发板的正反面

53L8A1通过arduino的接口与STM32F401连接，最终组合起来的效果

二.开发板详解

这块开发板非常简单，跳帽很少，分为2个部分：电流测量和通讯接口选择

2.1电流测量部分跳帽

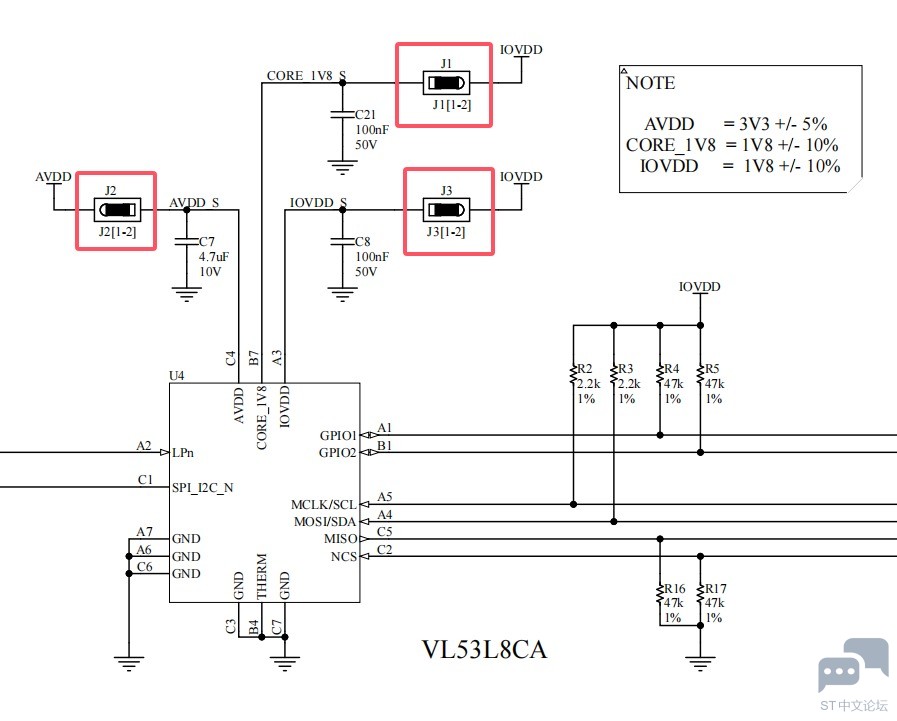

一共是3个跳帽，分别是核心1.8V、IOVDD、AVDD，原理图如下

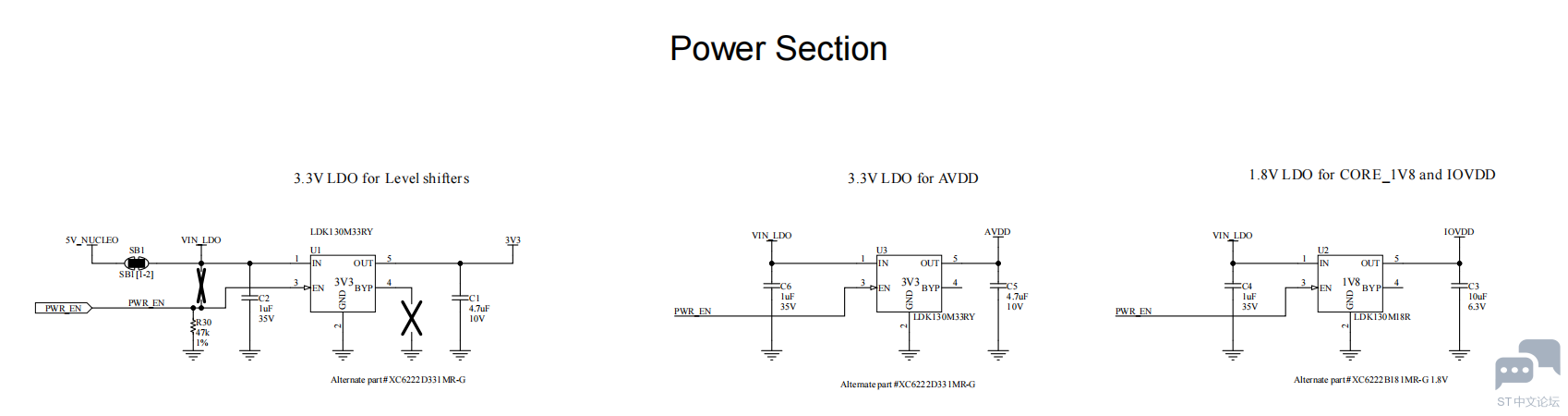

这三路供电是由2个LDO芯片给过来的

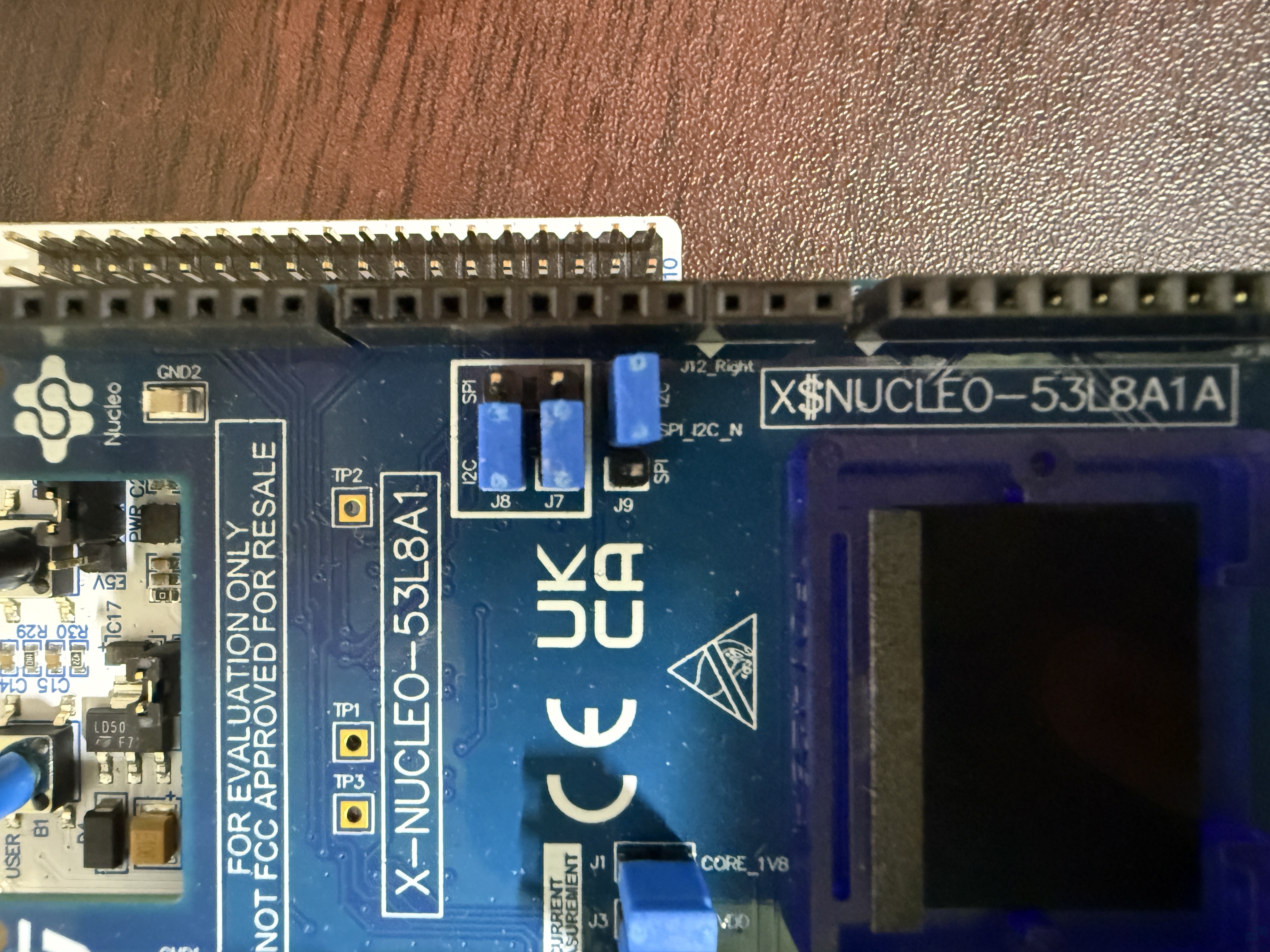

2.2 通讯接口选择部分跳帽

53L8A1有2种通讯接口：IIC和SPI，开发板默认是选择了IIC

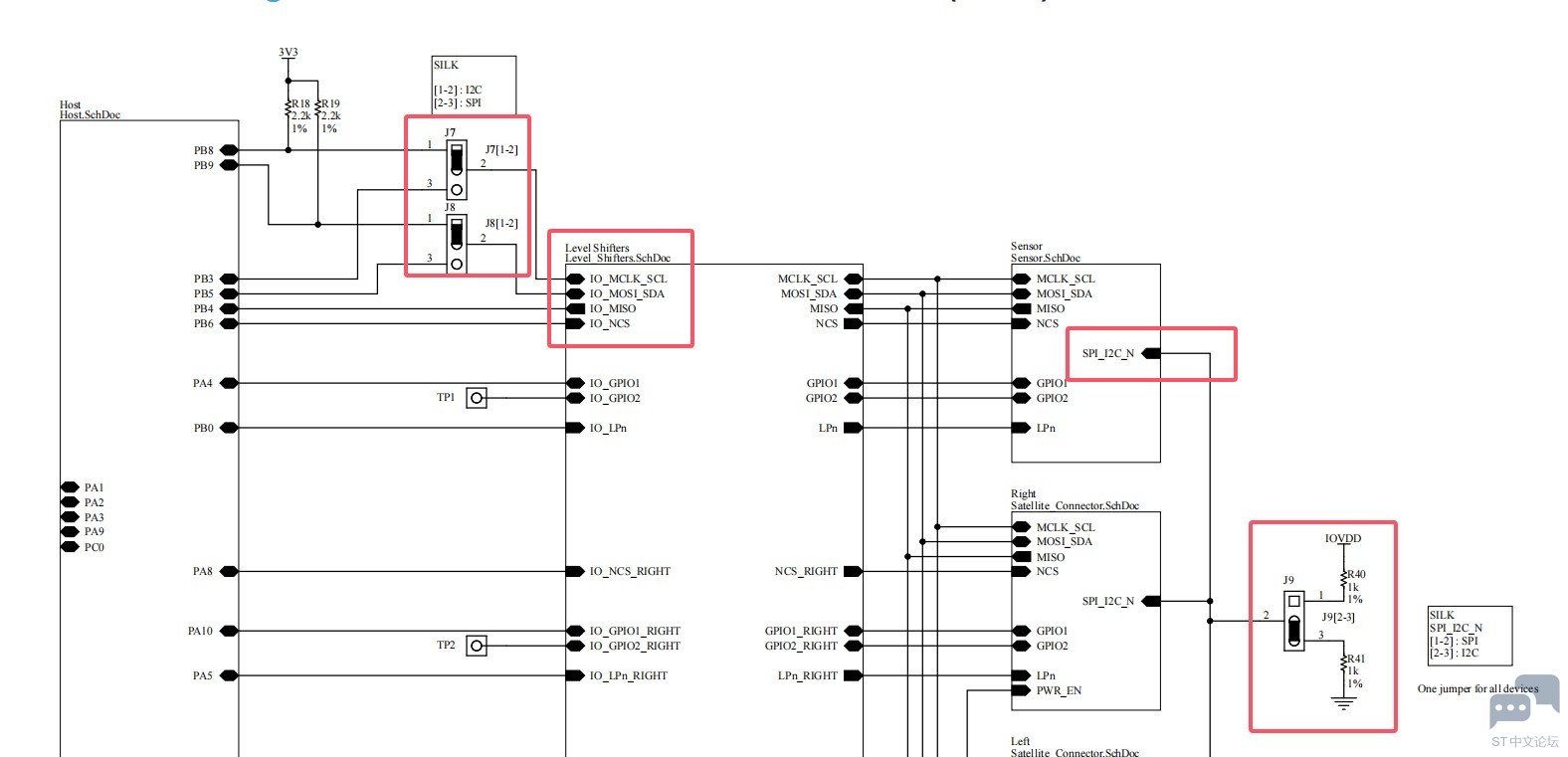

原理图如下
