【P-NUCLEO-53L8A1评测】③功耗测试

[复制链接]
小萝卜啦啦啦 发布时间:2025-7-9 01:08
本篇是功耗测试

一、硬件电路分析

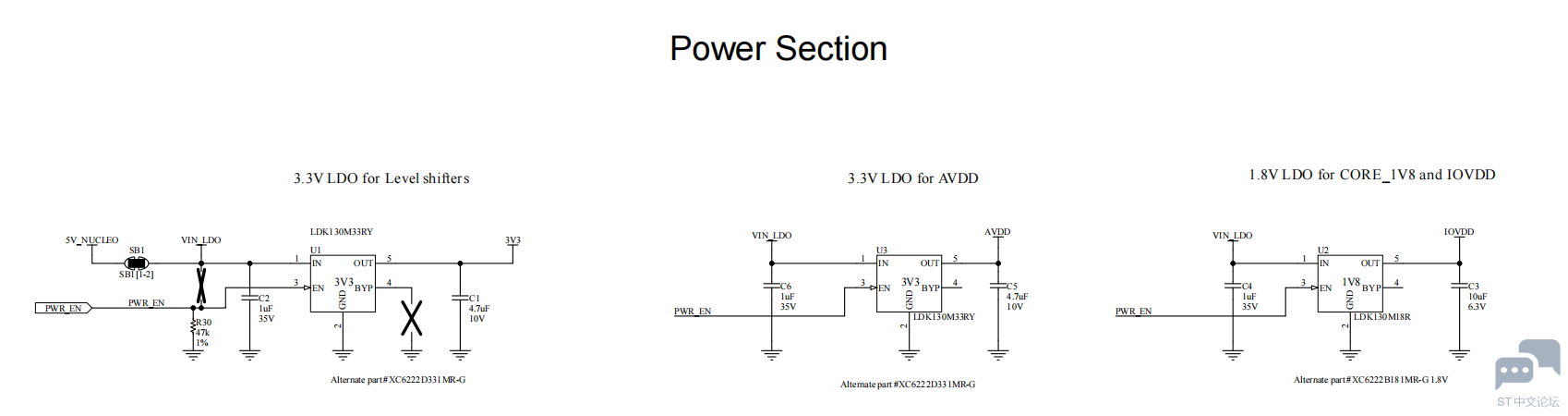

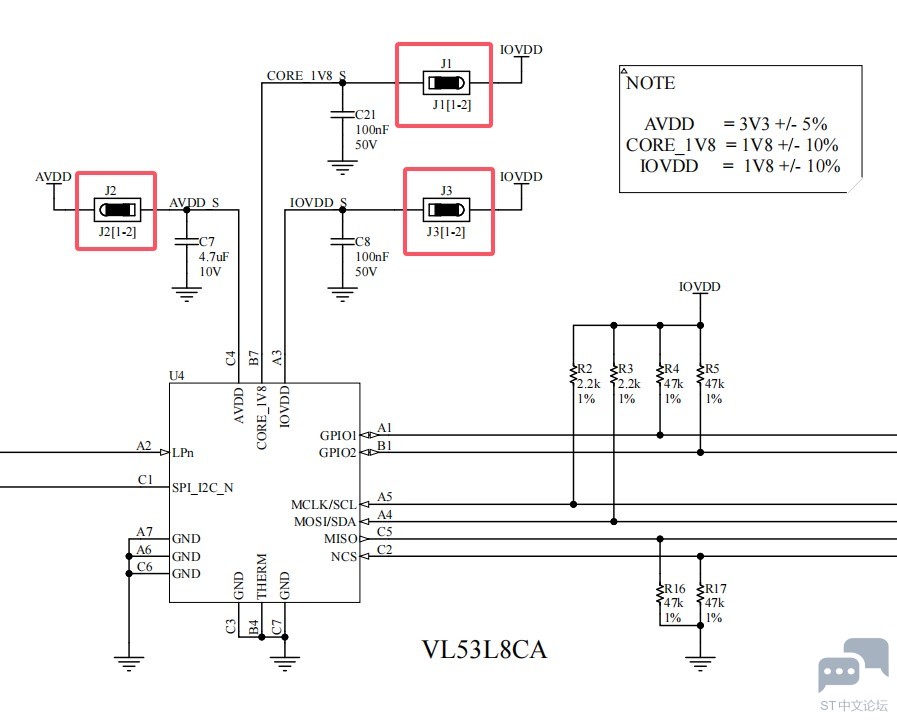

我们在开箱篇中就提到了,vl53l8cx这个TOF传感器有3个供电,分别是AVDD、CORE_1V8、IOVDD。原理图如下

我们可以把J1、J2、J3三个跳帽去掉,串入电流表,就可以测量到每一路的功耗情况

二、测量方案

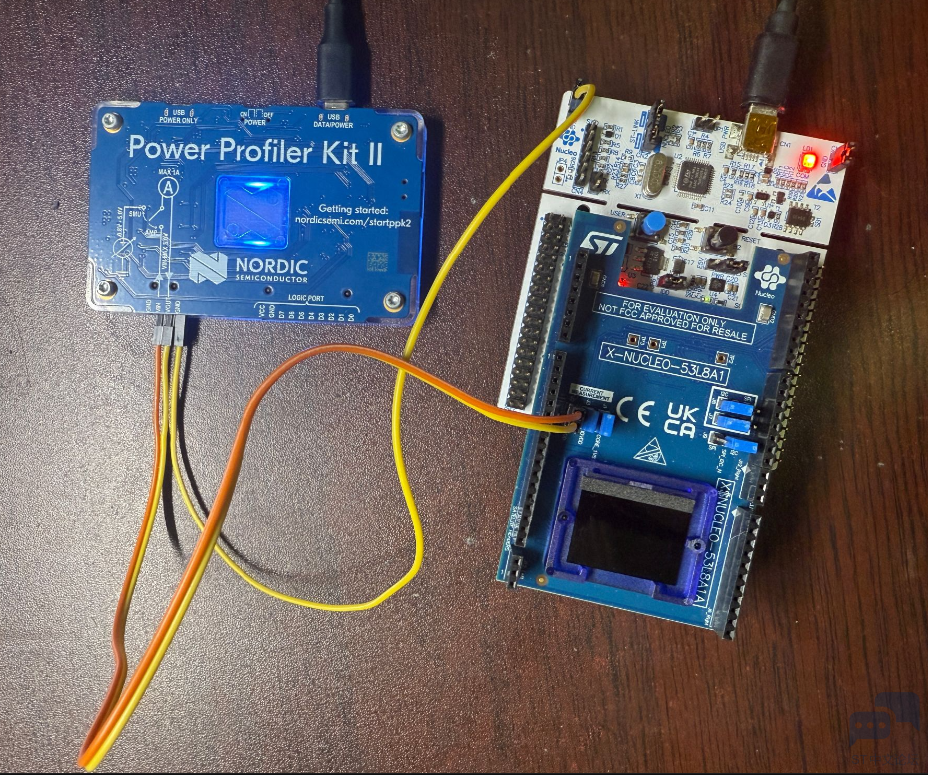

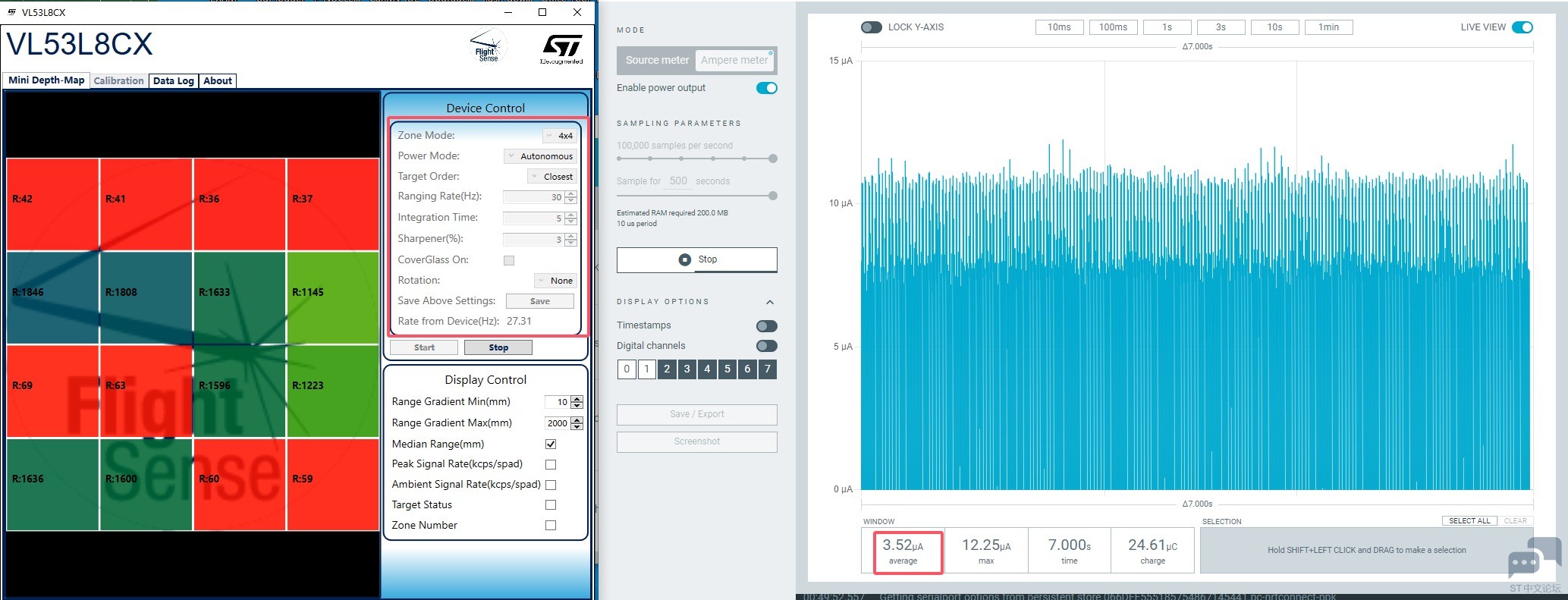

我这边使用PPK测量电流,接线如下(图示为测量AVDD的电流)

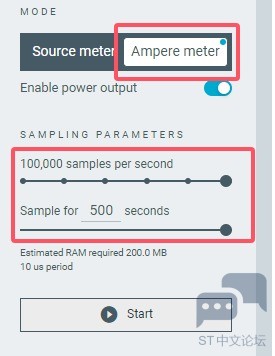

PPK选择电流模式,采样率和时间都拉满

三、datasheet解读

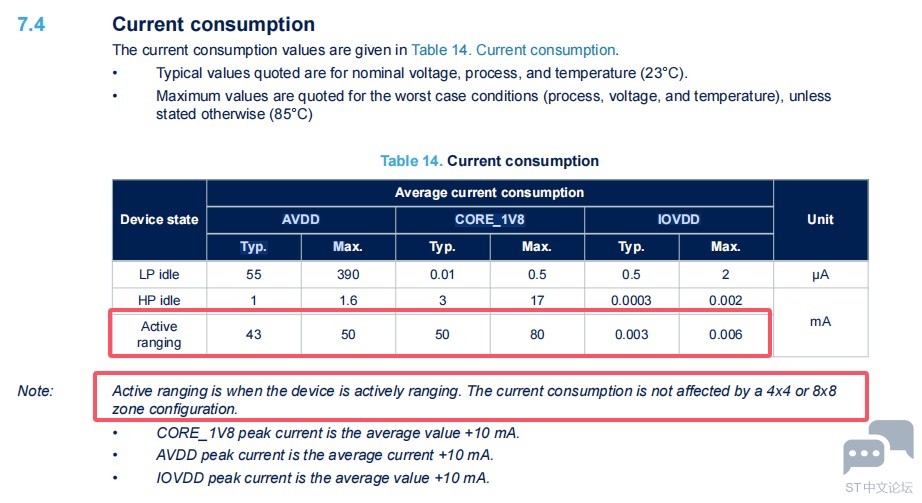

在技术手册中就有标注电流的典型值和MAX值
这边官方有说明,typ这个数据是在规定的电压、温度、程序下的结果。如果是特殊环境,例如85摄氏度的环境就要看MAX

我正常室温环境下测试,应该不会有很大的偏差。

然后这边我还注意到Active ranging是指的主动测量(我理解就是对应上位机的Continuous模式),并且功耗大小与4X4还是8X8的分辨率无关

四、测试

4.1 测试条件及项目
根据datasheet的描述,对于测量时的功耗影响因素就是Power Mode(实际上应该是Ranging mode),其他参数都无关。那我就很好奇采样频率是不是也会影响功耗呢?(其他参数例如Target Mode、Integration Time、Sharpener应该是否数据处理上的一些参数,不太会影响功耗)
因此我们要控制变量,分别比较分辨率、Ranging mode、采样率对功耗的影响。

为了统一测试条件,无论出于何种测试条件下,以下参数均按此值设置:Target Mode为Closest、Integration Time为5(因为在Continuous模式下他是固定的5,在Autonomous模式下可以用户自己配置)、Sharpener为3


以下为我要进行的测试

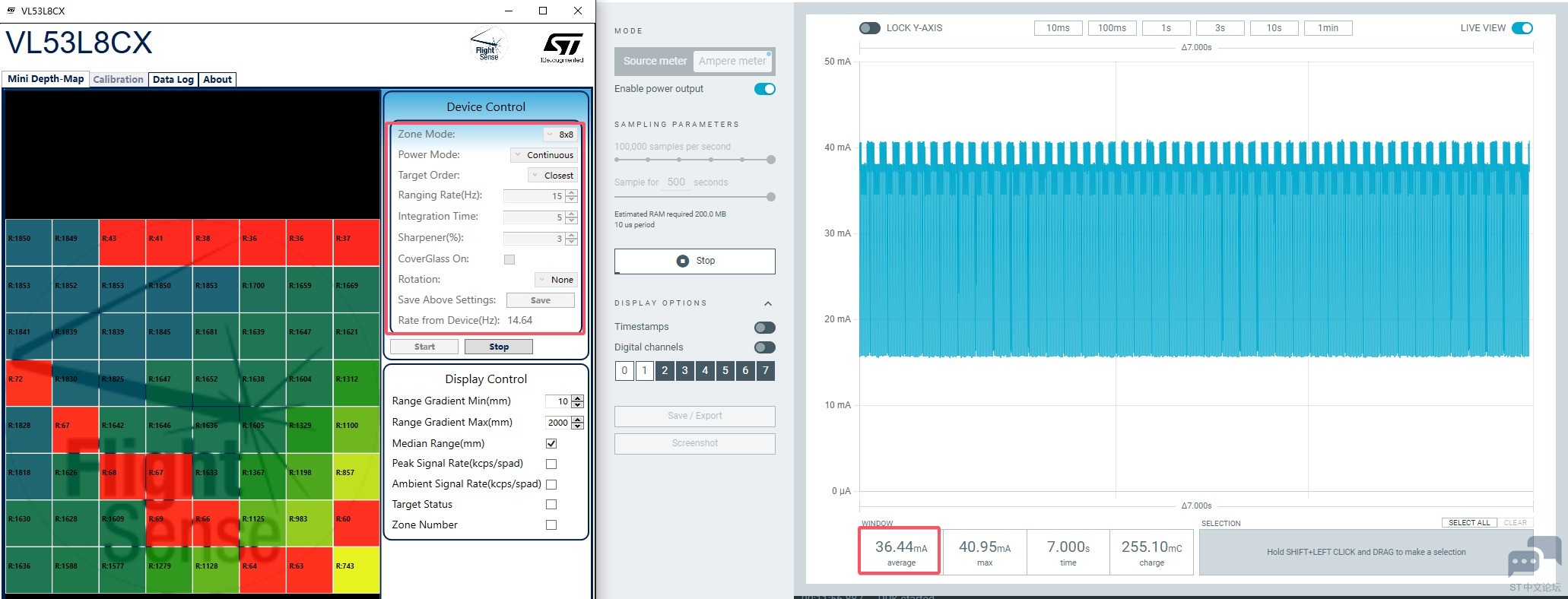

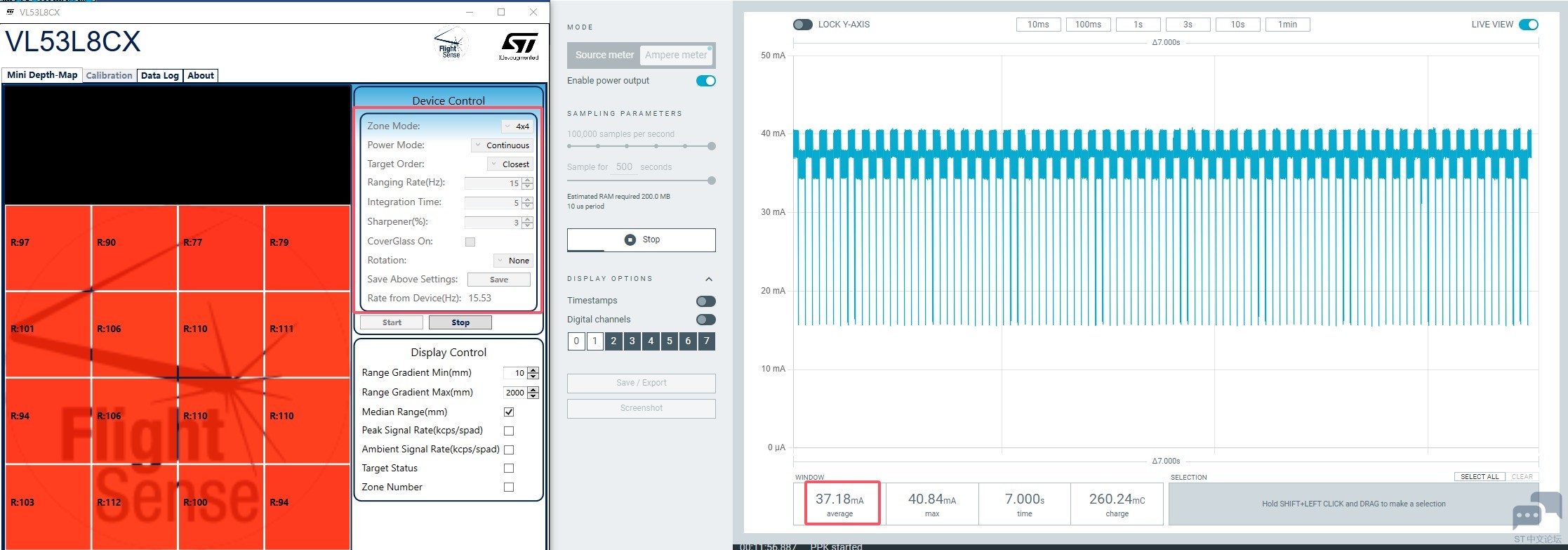

4.2 1号测试项

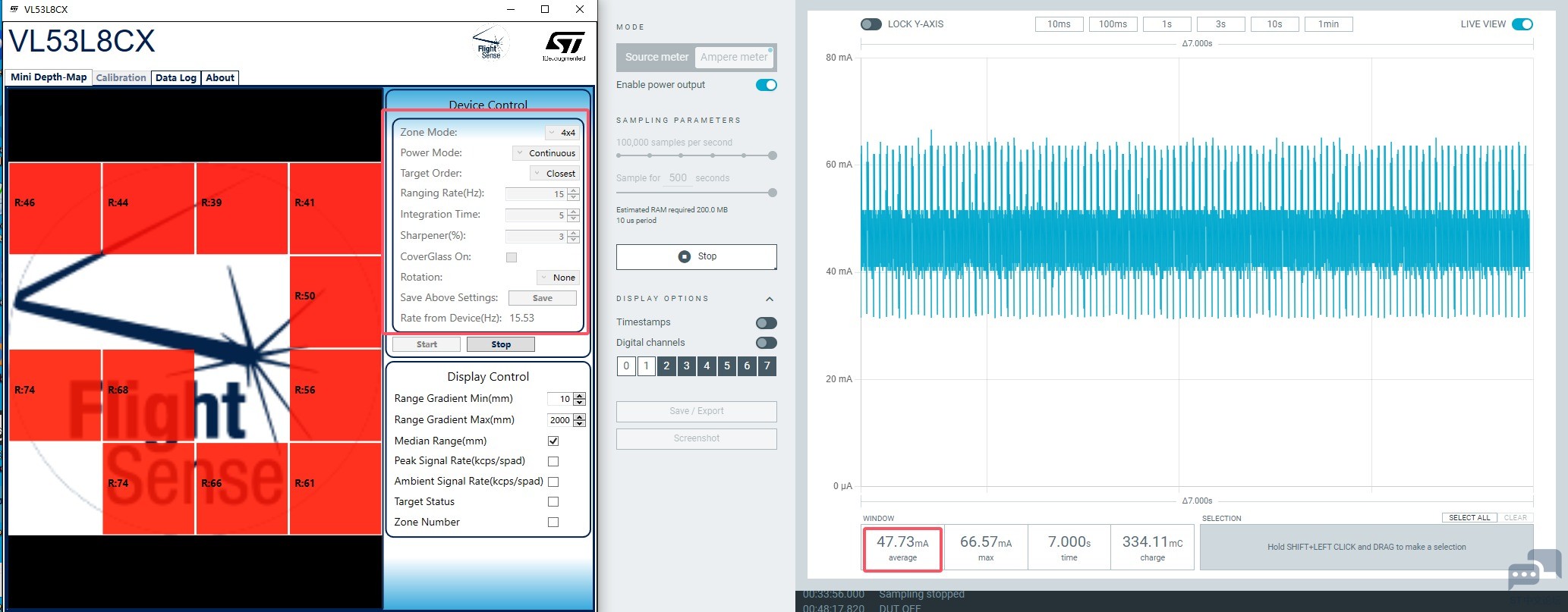

AVDD电流
CORE_1V8电流

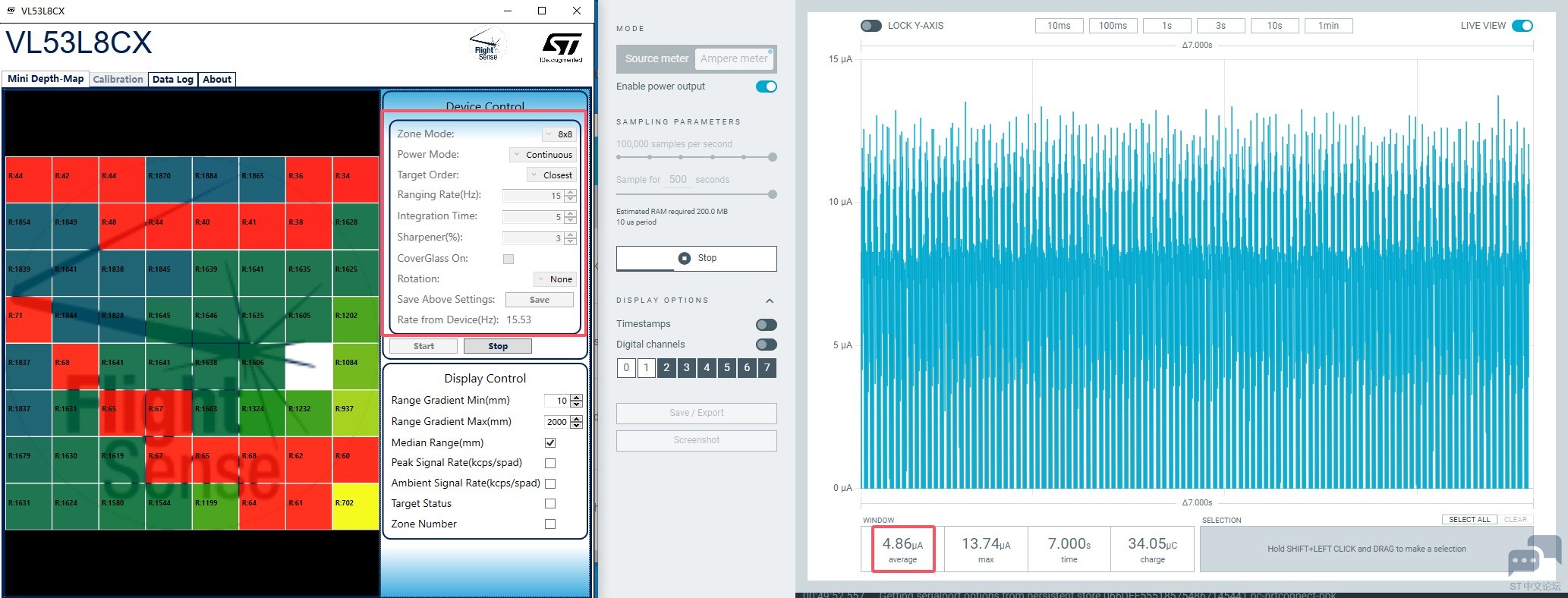

IOVDD电流

4.3 2号测试项

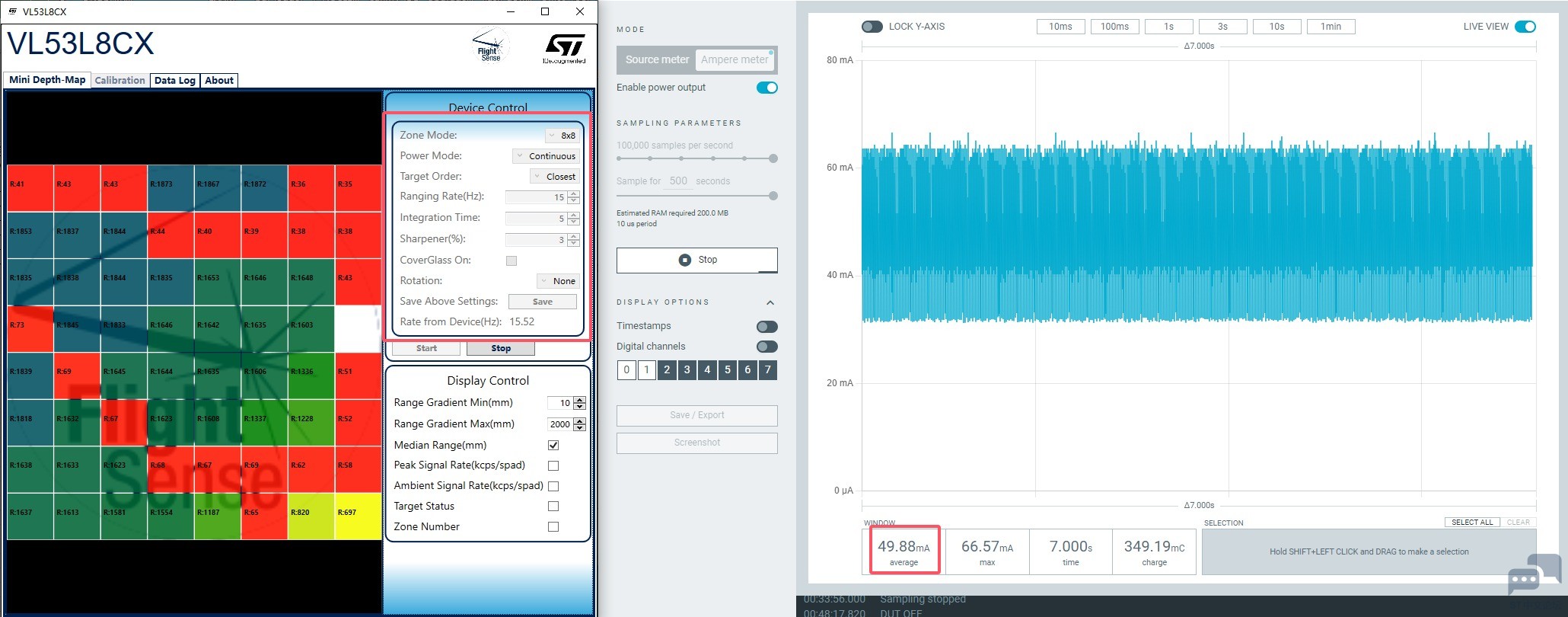

AVDD电流
CORE_1V8电流

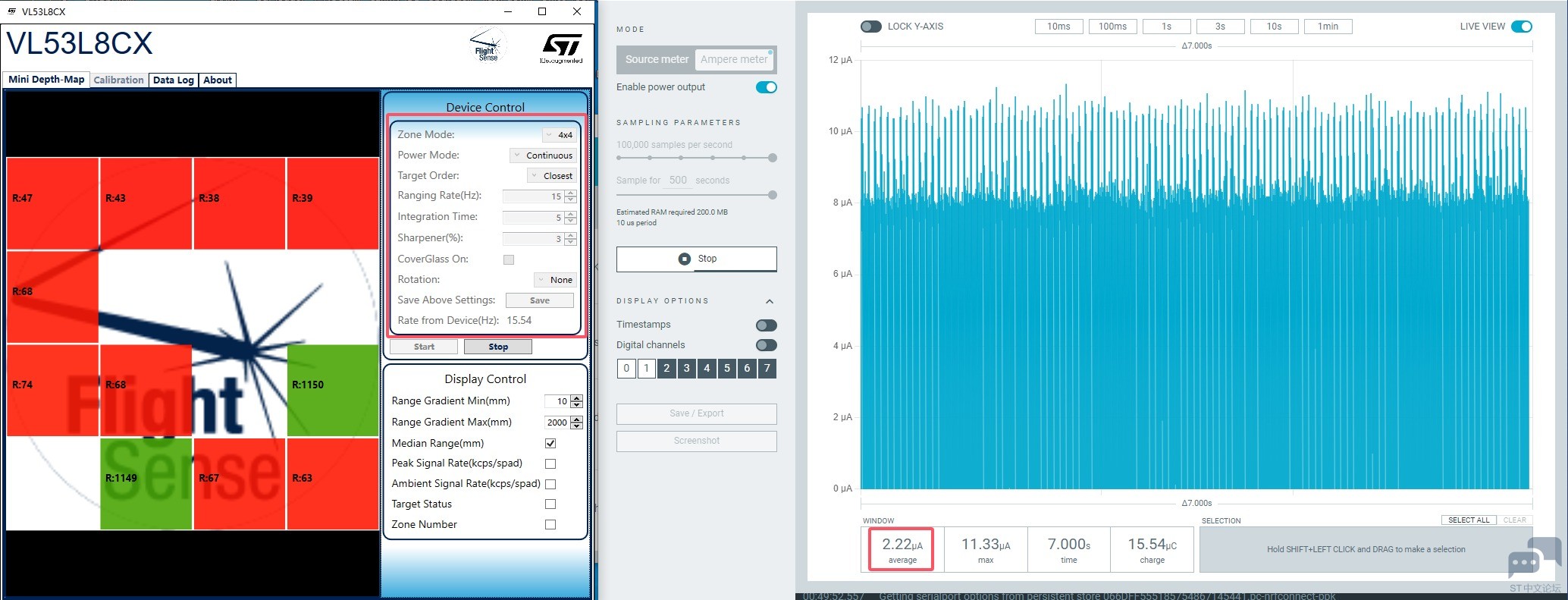

IOVDD电流

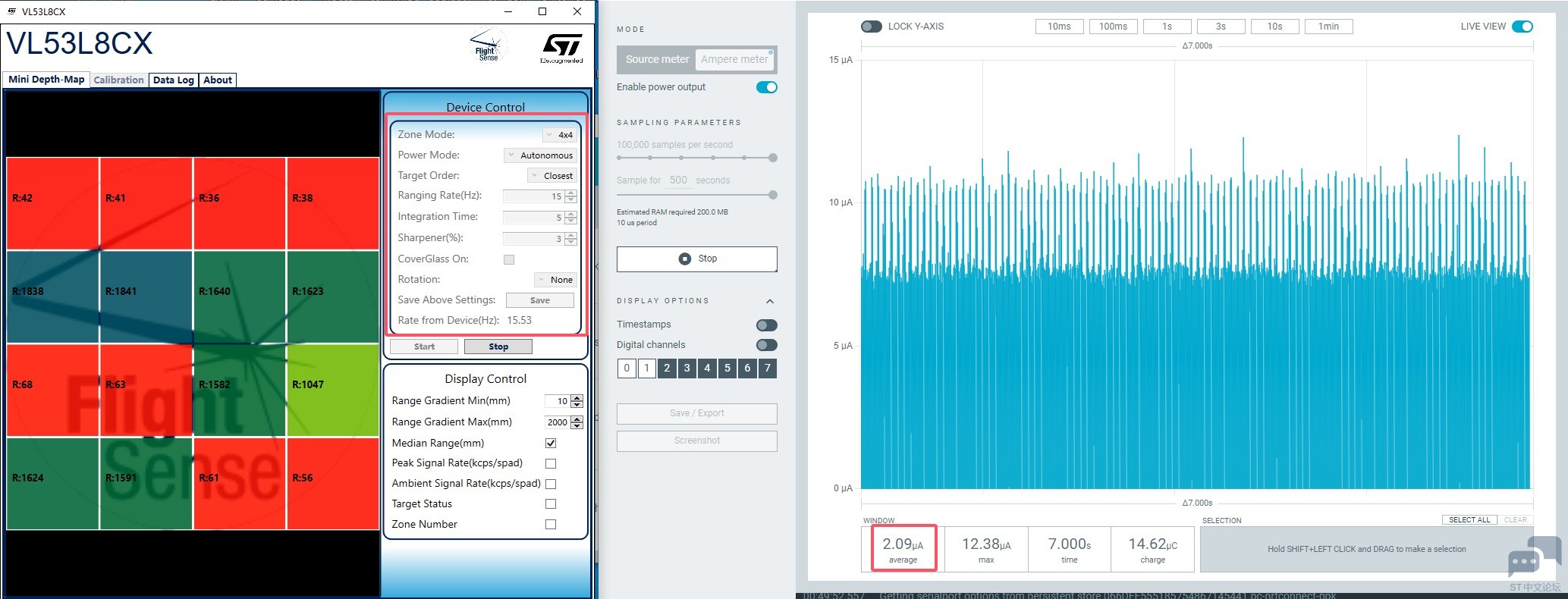

4.4 3号测试项

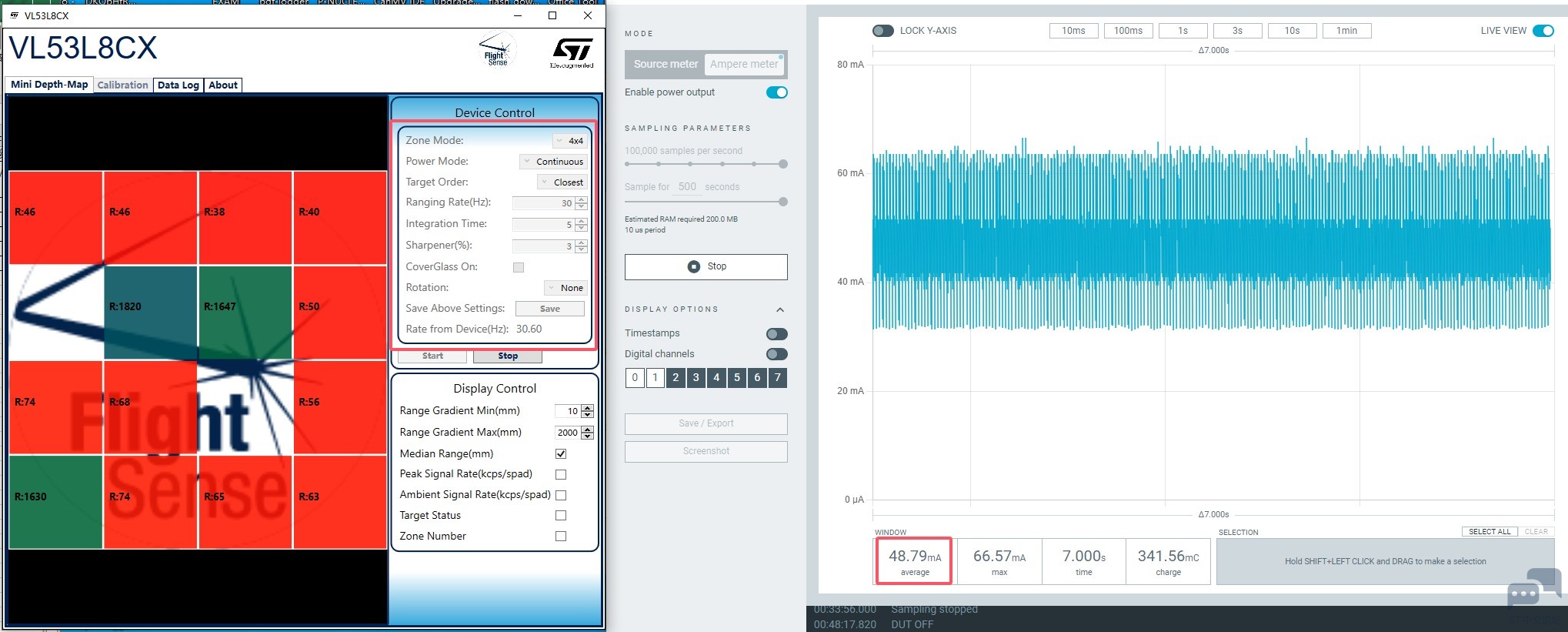

AVDD电流
CORE_1V8电流
IOVDD电流


4.5 4号测试项

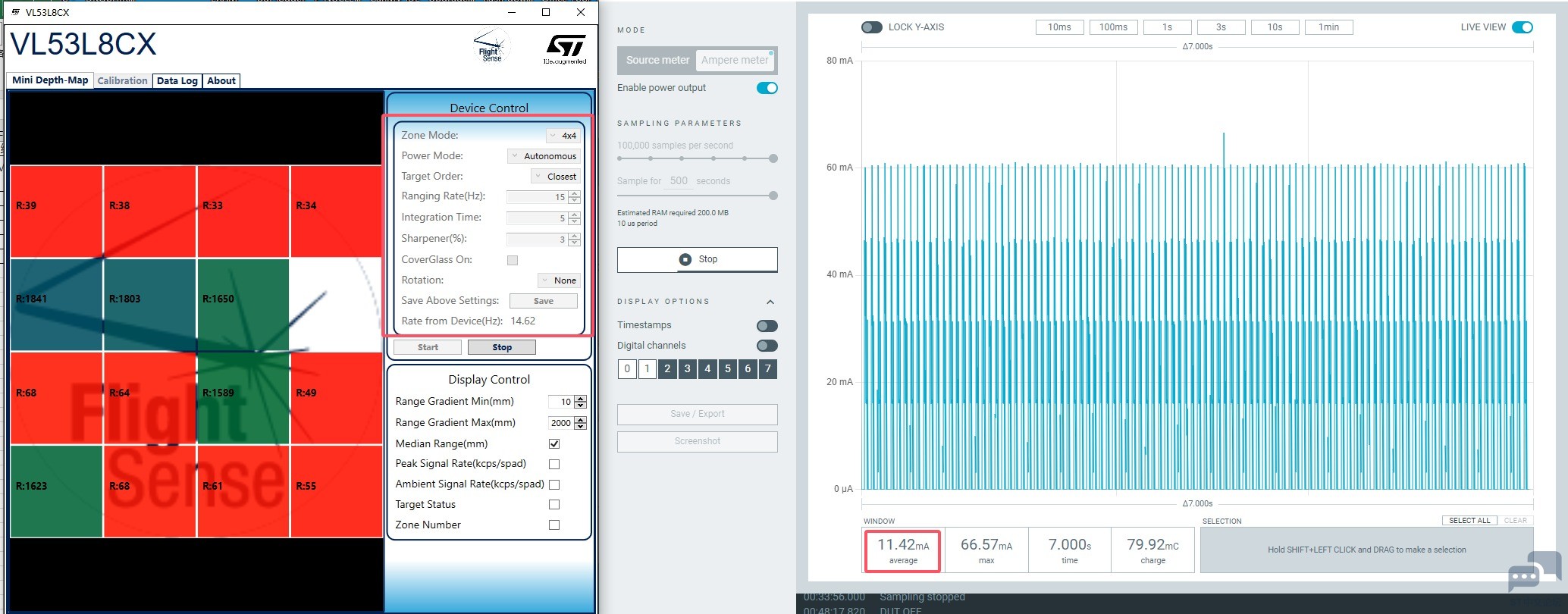

AVDD电流
CORE_1V8电流
IOVDD电流

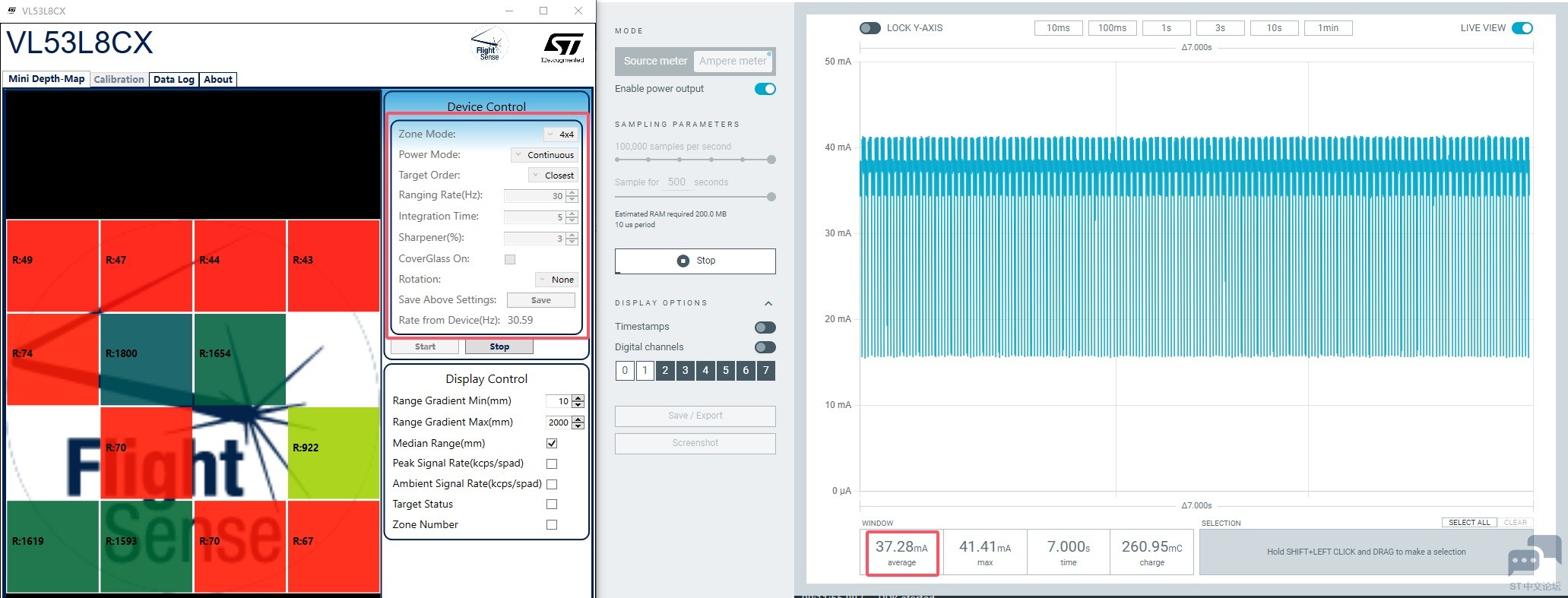

4.6 5号测试

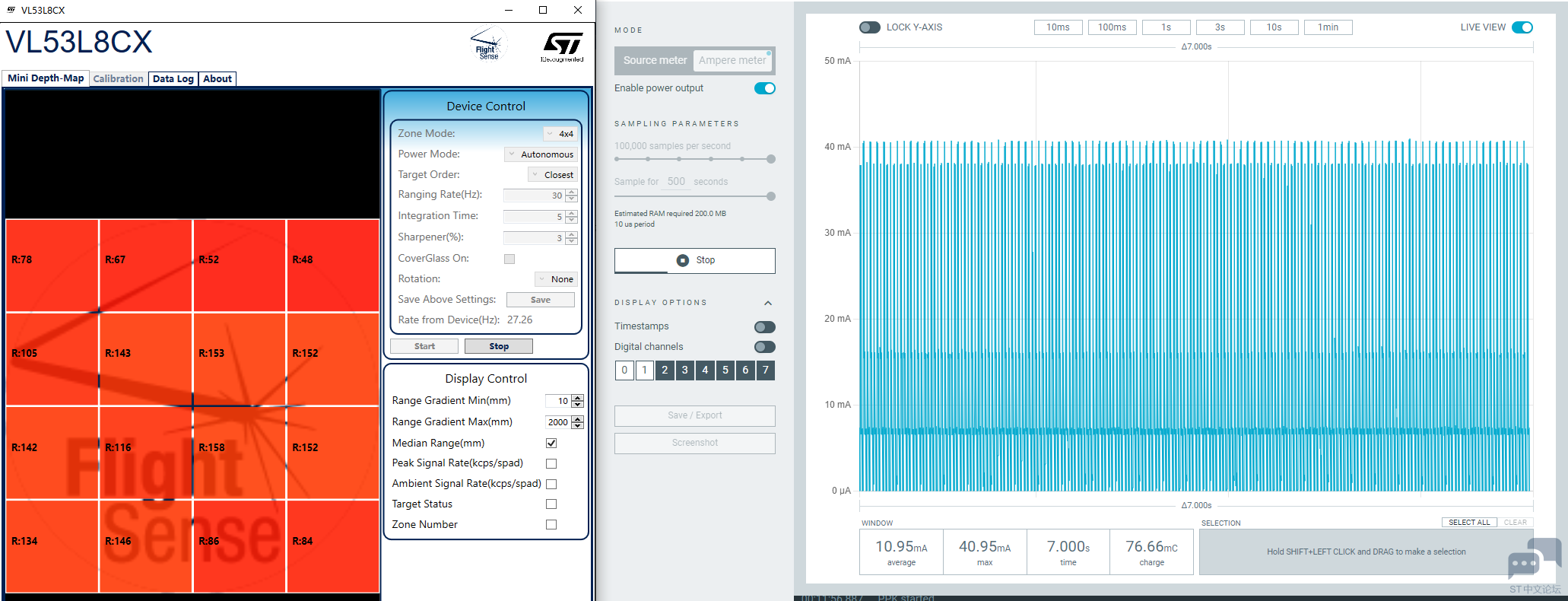

AVDD电流
CORE_1V8电流
IOVDD电流


4.7 数据汇总及分析

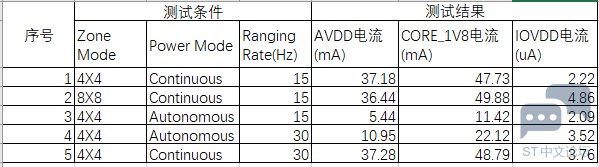

数据汇总如下:
通过表格我们可以得到以下结论:
①分辨率并不会影响功耗
②Ranging mode会影响功耗,Continuous功耗高,Autonomous功耗低
③在Continuous模式下,修改采样频率并不会影响功耗。但是在Autonomous模式下,功耗与采样频率成正比

上述2、3也是可以通过Ranging mode的描述得到验证,前者激光器会一直开着,后者会在用户设置的时间才开启激光器。所以前者就没有低功耗的状态,后者有低功耗的状态,工作越多功耗就越高
