STM32N6的CSI接收mipi信号时，进入数据线错误控制中断

[复制链接]

zhangzyem 提问时间：2025-7-8 10:59 / 未解决

使用模拟高清解码器芯片XS9950，向stm32n6传输CSI信号的时候，stm32n6发生CSI的Error control on data line中断。此根据参考手册，此中断指示了D-PHY_RX接收器检测到了lane0 lane1有错误的状态序列，我想知道什么问题会导致此中断的发生。

下图是lane0高速部分波形

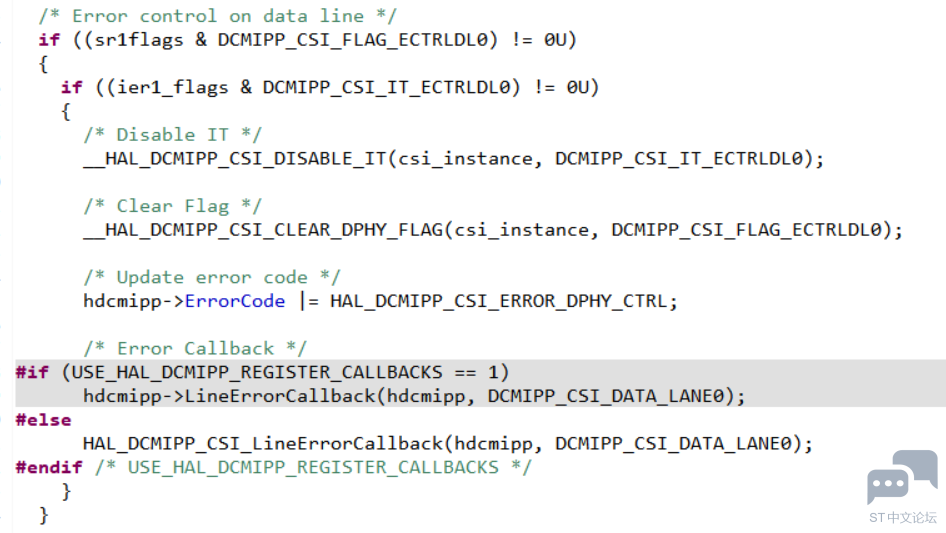

进入的错误中断代码如下

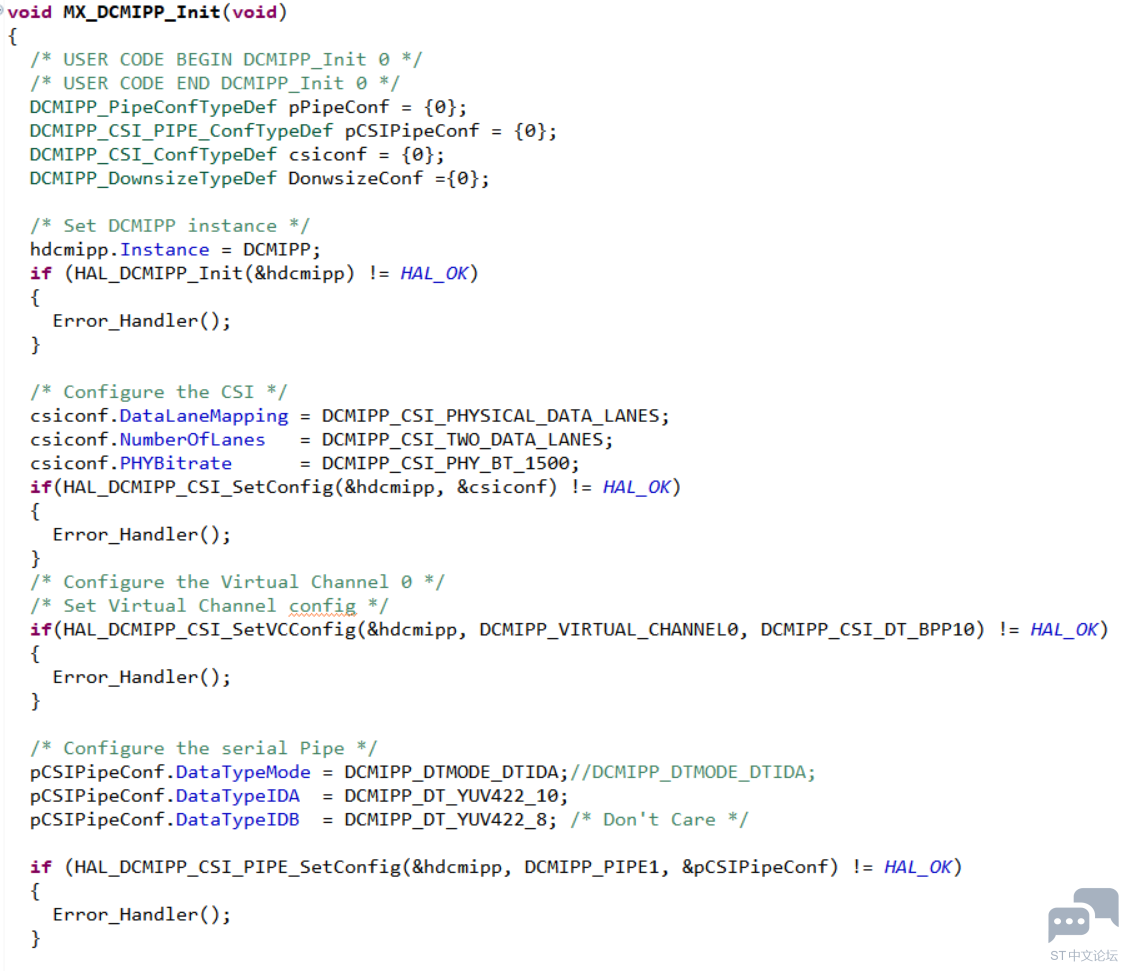

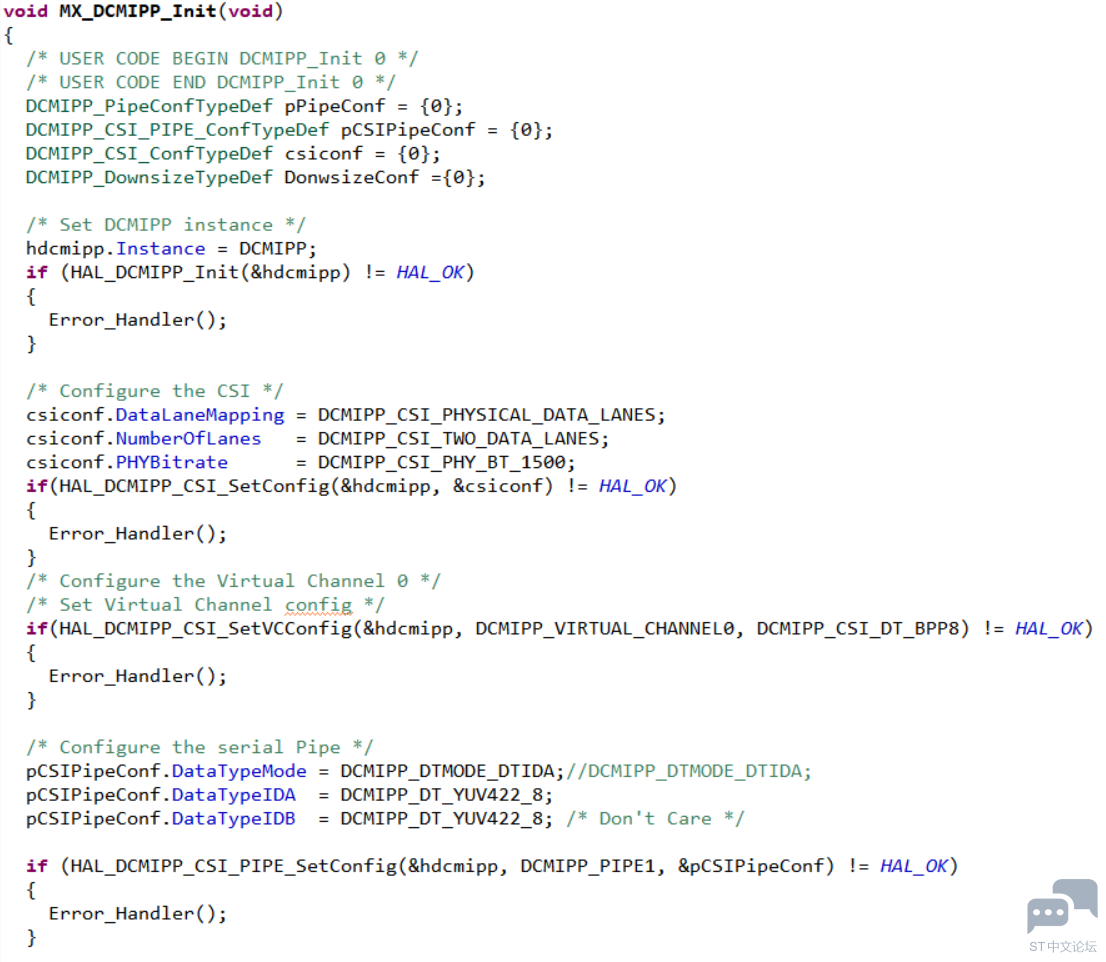

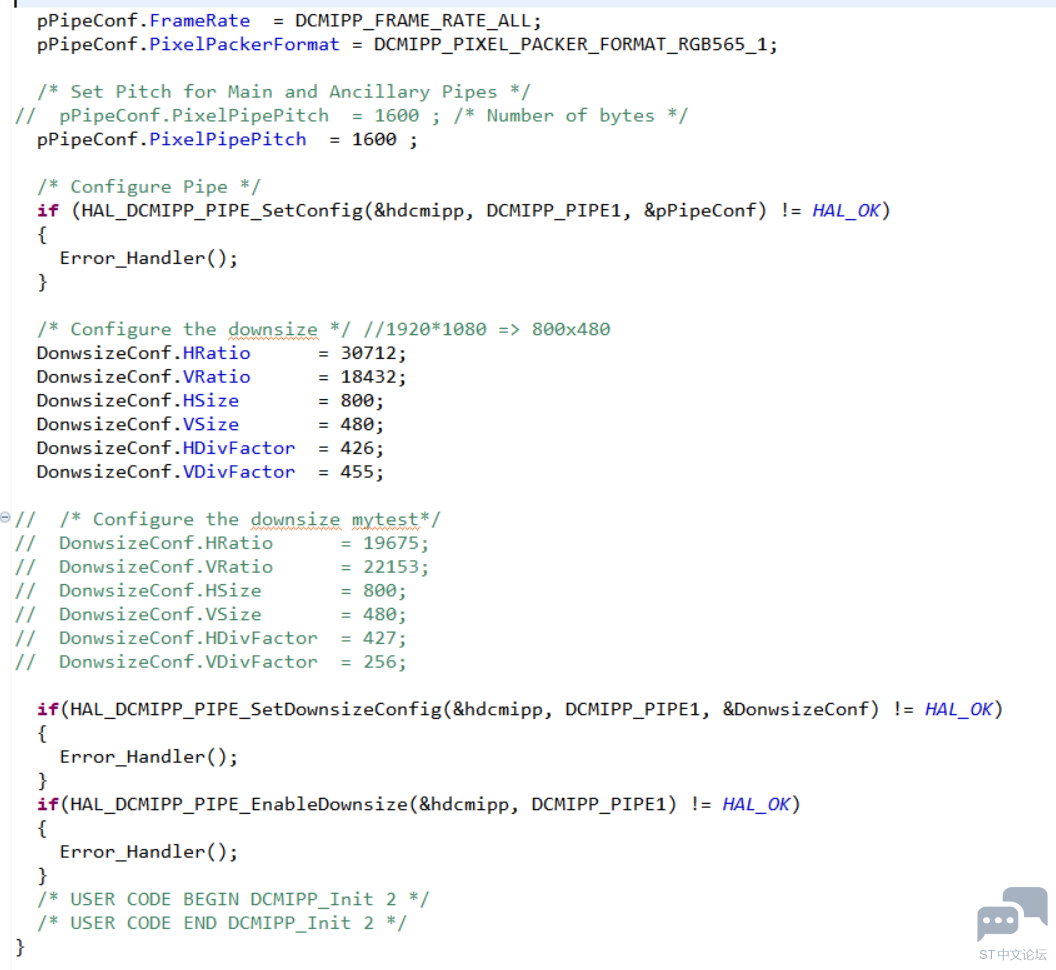

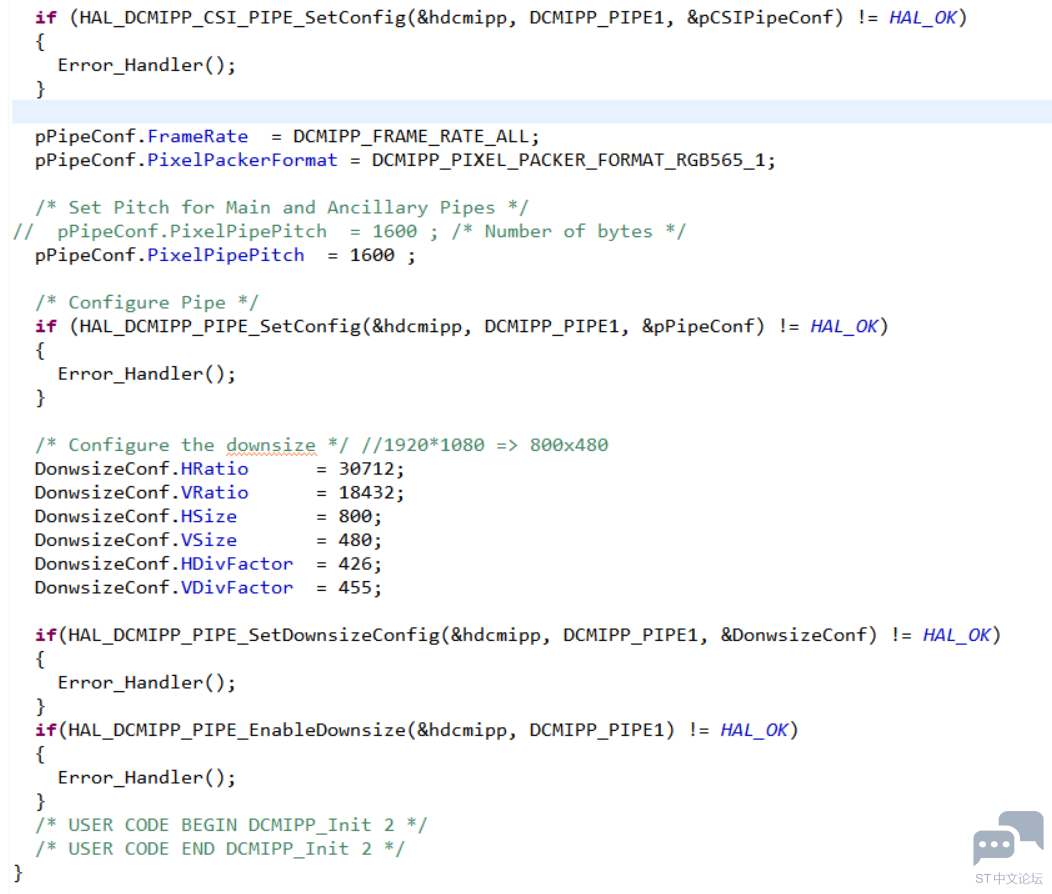

DCMIPP与CSI的配置如下

赞收藏评论4 发布时间：2025-7-8 10:59

4个回答

butterflyspring 回答时间：2025-7-8 15:27:21

建议测量一下data lane 波形，检查下 LP->HS 的状态切换序列是否正确。

尽可能的降低 DPHY的速率，看看能否收到数据。

看起来和硬件关系很大。这种高速信号对线路要求很高。

赞 0 评论

zhangzyem 回答时间：2025-7-10 09:59:34

butterflyspring 发表于 2025-7-8 15:27
建议测量一下data lane 波形，检查下 LP->HS 的状态切换序列是否正确。</p>
<p>

十分感谢您的解答，我把XS9950调整为非连续时钟模式，STM32N6成功收到了数据。您是否知道为什么N6的CSI不能接收连续时钟模式的mipi信号？

赞 0 评论

eurekaa 回答时间：2025-9-9 16:30:22

zhangzyem 发表于 2025-7-10 09:59
十分感谢您的解答，我把XS9950调整为非连续时钟模式，STM32N6成功收到了数据。您是否知道为什么N6的C ...

[md]请问是把相机调整为非连续时钟吗，还是N6部分调整为非连续时钟接收

赞 0 评论

zhangzyem 回答时间：7 天前

eurekaa 发表于 2025-9-9 16:30
请问是把相机调整为非连续时钟吗，还是N6部分调整为非连续时钟接收
...

相机设为非连续时钟，好像N6只能接收非连续时钟

赞 0 评论
