基于STM32G4的多功能口袋硬件调试助手

[复制链接]
STMCU-管管 发布时间:2025-7-9 09:15
基于STM32G4的多功能口袋硬件调试助手
$ F. O5 \& k' @/ W% F9 n
' M; p/ N5 Y4 P. d  K

5 [, V1 @3 C6 H

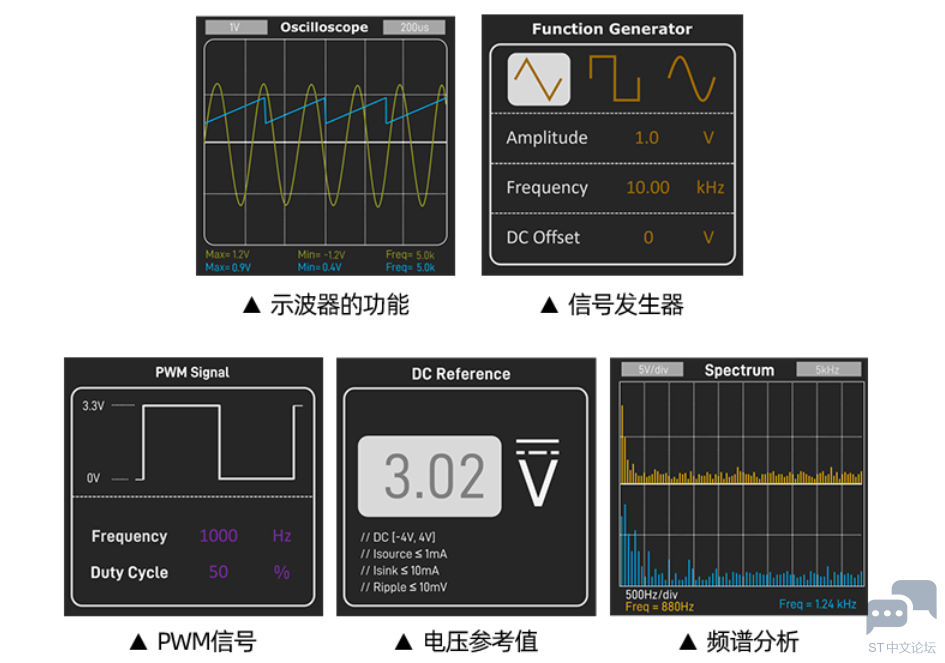

梅林雀Plus是一款集信号发生器与示波器功能于一体的口袋电路调试工具:它集成了1路模拟信号输出通道,2路模拟示波器通道,1路高速数字输出通道,可用于调节PWM脉冲占空比以及1路高精度直流偏置信号。梅林雀Plus自带3.2寸LCD屏幕,分辨率320x240,可高度还原采集并测量的信号。为了实现真正意义上的便携,梅林雀Plus采用了可充电锂电池供电方案可供使用者随时随地展开电子实验。

9 d, j  l- L" }, t+ ^0 b
# J3 }- f6 B- V2 r% g
产品名称
大名:多功能口袋硬件调试助手
小名:梅林雀Plus
开发团队:苏州思得普信息科技有限公司
核心芯片:STM32G473

  R# `( a/ F; V% O
包装清单
梅林雀Plus  x1
双母头12芯杜邦线  x1
USB Type C线  x1
使用说明书  x1
精品包装盒  x1
2.54mm间距插针-40Pin  x1
7 E0 u- m  F/ ]6 {

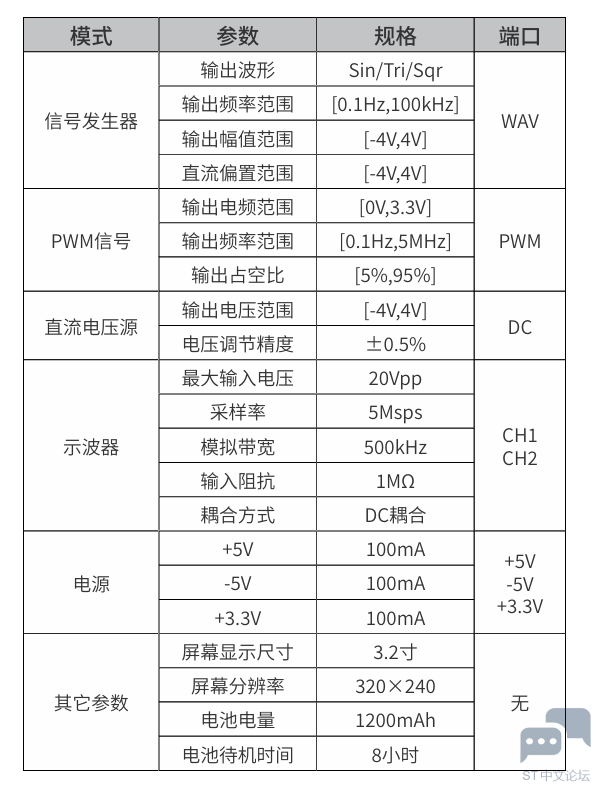

详细参数:

& r% p# f' D" b, `8 m5 C" V
) F2 q$ H5 t3 g* S! `9 N

# S1 v% [. j+ T  s* H! h' Z: D
其他小贴士
关于信号的产生
输出的三角波信号在500kHz或以上时,其线性度会逐渐降低。
如果采用WAV端口生成方波信号,当输出频率超过100kHz时,信号的上沿和下沿速度明显放慢,因此如果需要高频方波,建议采用PWM端口生成。
DC端口的信号可以提供较高精度的输出直流参考但是输出电流和灌电流较小,因此不建议作为负载端口使用。
' i! {! {4 [! \6 i1 h; w4 M
关于测量信号
CH1和CH2两个通道可以同时作为示波器使用CH1或CH2在测量时均默认采用直流耦合。
2 [% Q1 O9 a: Y; R
作为示波器使用时,设备还可以接入电脑,可以支持数据导出和波形截屏等功能。
. }0 ]. N4 K" P/ d/ h% _9 S: F
当测量的信号峰峰值大约30V时,会产生切顶和切底进而导致测量结果不准确,因此确保测量的信号幅值在合理区间。
' b5 G  K* g6 z& {; u( V

; l0 L6 s4 k2 U- R! U9 Z# [
6 i0 D% V6 Q% A0 [5 z& e
" P% q8 _  B+ a1 Z: {8 H9 T

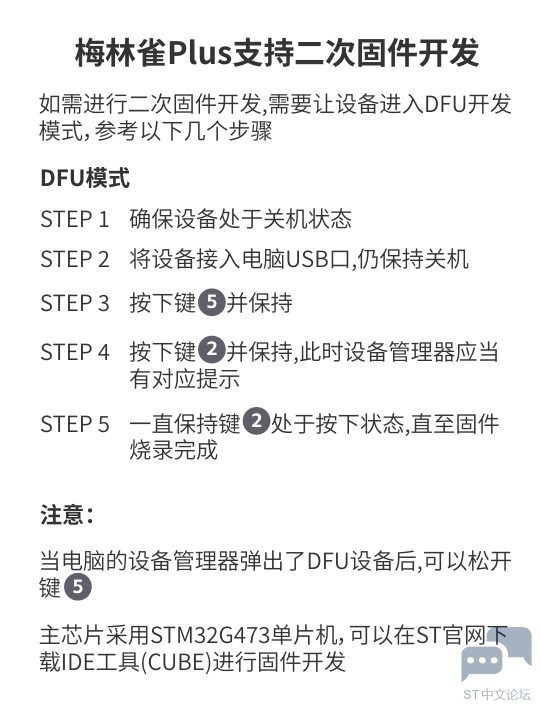

二次开发建议
购买直达:
- _! ^( P( w% i

$ J# b$ f8 Y3 E7 k
大家觉得这款便携式口袋硬件调试助手怎么样,评论区聊一聊!
! C: {/ c* ]* v. g8 o( Q0 z' X  R, X( }
3 j, S" C* F7 p& ^& @% x* T% J
# ^, R7 a9 |. z; A5 k0 j+ ~

0 R) B5 G6 T5 V' p1 ]! N" V1 y, u$ N5 h8 |* Q
6 q# o, F/ B6 H4 I

3 P" [4 H" ]7 [- O' v+ Z# |9 F+ j( m
赞 收藏 评论4 发布时间:2025-7-9 09:15

举报

4个回答
lugl 回答时间:2025-7-9 13:09:11

看起来不做,看能不能用上。

背影101 回答时间:2025-7-9 16:55:56

感觉价格不便宜

背影101 回答时间:2025-7-10 20:06:13

数据精准度不知道行不行

背影101 回答时间:2025-7-14 08:57:48

小巧蛮好的签到
