1、问题描述

在使用XS9950解码器芯片向STM32N6发送CSI图像时，获取的YUV数据经DCMIPP转换。若转出格式设置为YUV422_1，则获取的图像为黑白色；若转出的格式设置为RGB565_1，则获取的图像发紫。我们最终要获取RGB565格式的图像进行AI识别。为什么DCMIPP转出的图片呈现为紫色？

注：上面提到的图像设置是hal库的DCMIPP_PipeConfTypeDef结构提的PixelPackerFormat设置。

2、图像接收测试

发送端：XS9950芯片，YUV422_8bit  YUYV

接收端：STM32N6，PixelPackerFormat设置为YUV422_1

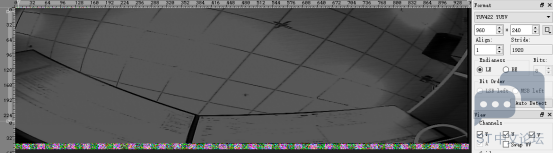

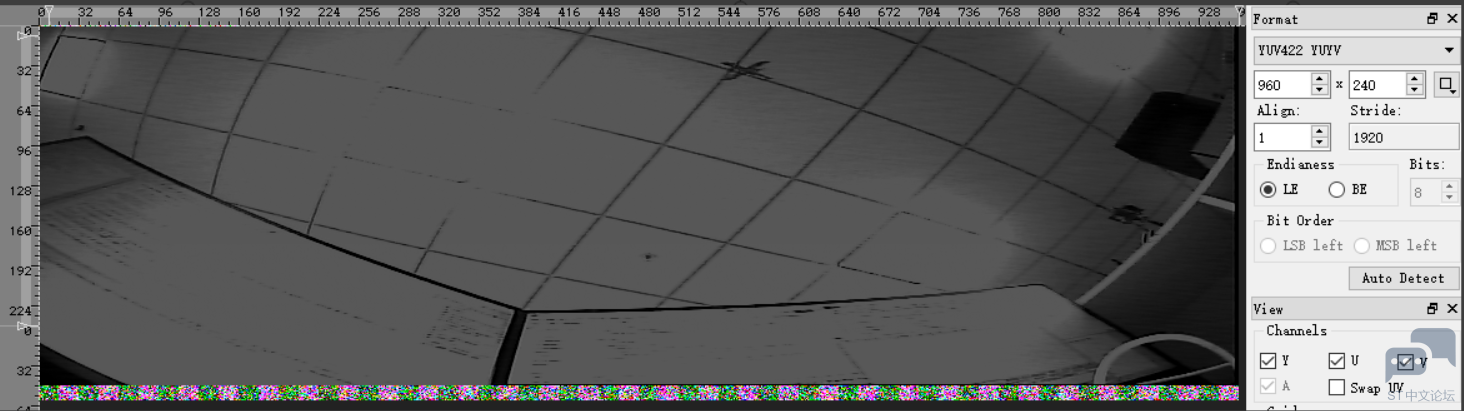

图像为黑白色

发送端：XS9950芯片，YUV422_8bit  YUYV

接收端：STM32N6，PixelPackerFormat设置为RGB565_1

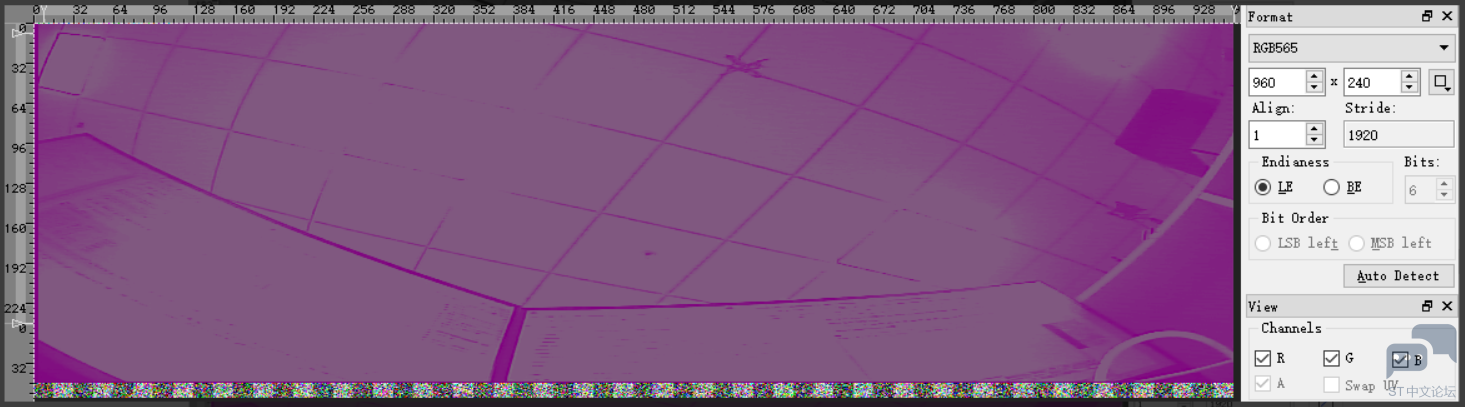

图像为紫色

3、单色测试

发送端：XS9950芯片，YUV422_8bit  YUYV

颜色设置：（Y-U-V） 0xeb  0x80  0x80 白色

接收端：STM32N6，PixelPackerFormat设置为YUV422_1

PIPE1最终传出数据

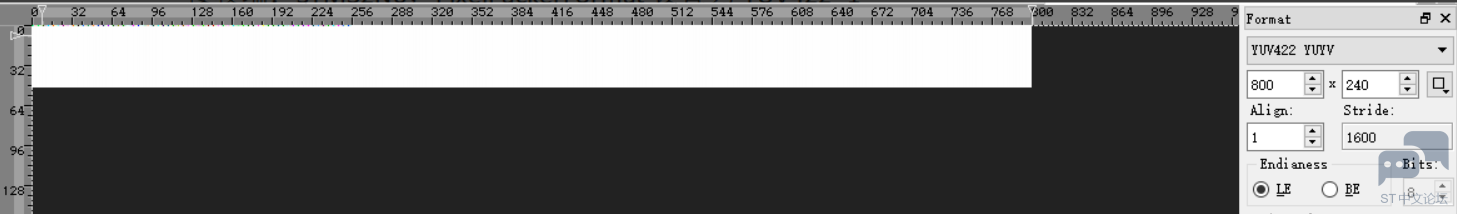

PIPE1最终传出图像

颜色显示为白色，是正常显示

发送端：XS9950芯片，YUV422_8bit  YUYV

颜色设置：（Y-U-V） 0xeb  0x80  0x80

接收端：STM32N6，PixelPackerFormat设置为RGB565_1

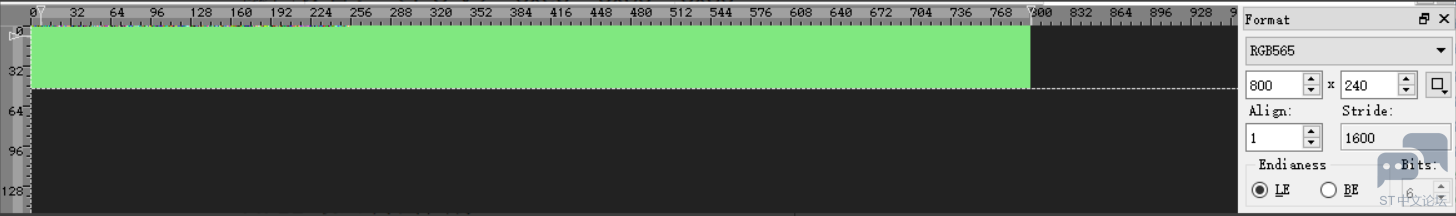

PIPE1最终传出数据 PIPE1最终传出图像

看起来YUV的颜色数据是正确的，为什么换成RGB输出后图像颜色变化了？

4、关于RGB888还是YUV444的问题

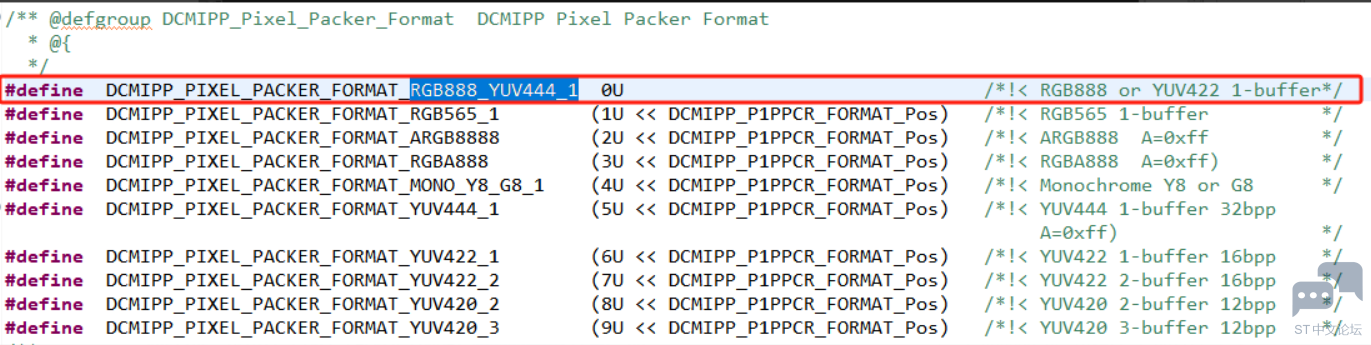

此选项指示数据为RGB888还是YUV444？

发送端：XS9950芯片，YUV422_8bit  YUYV

颜色设置：（Y-U-V） 0xeb  0x80  0x80

接收端：STM32N6，PixelPackerFormat设置为RGB888_YUV444_1

PIPE1最终传出数据

假设这里都数据是RGB888数据那么则与输入数据完全一致，即PIPE1直接把接收到的YUV数据当作了RGB数据。

R = 0x80 = 128 (十进制)

G = 0xEB = 235 (十进制)

B = 0x80 = 128 (十进制)

转为RGB565

R: 5 位 (0-31)，映射 0-255 到 0-31：128 * 31 / 255 ≈ 15.6 → 16 =  10000b

G: 6 位 (0-63)，映射 0-255 到 0-63：235 * 63 / 255 ≈ 58.0 → 58 =  111010b

B: 5 位 (0-31)，映射 0-255 到 0-31：128 * 31 / 255 ≈ 15.6 → 16 =  10000b

1000011101010000b=0x8750

与单色测试设置RGB565的输出数据基本一致，说明PIPE1直接把YUV的数据当成RGB的数据进行映射。

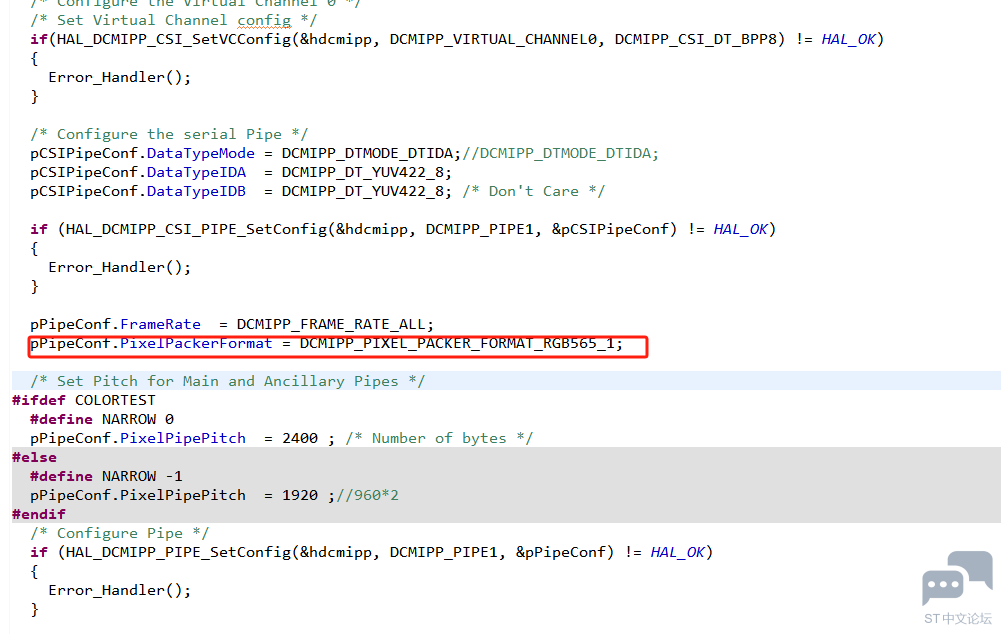

5、我的设置代码如下图，是否DCMIPP能接收YUV数据转出RGB565颜色格式数据？还是有其他什么地方没有配置到？

目前看来，YUV422 的数据在 DCMIPP 转成 RGB565 时，高低字节顺序反了，需要调整高低字节顺序。

如果YUV数据用于显示，可以直接用YUV格式
