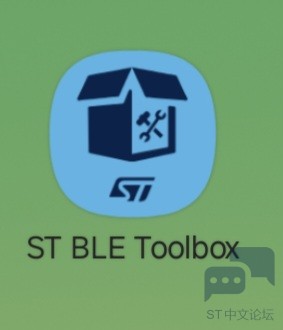

读学习向导,官方给出的例程中Peer to Peer ,即P2PServer 例程,用来学习使用两条特征值完成 手机和板卡的双向交互。方便学习者继续熟悉BLE设备的使用。+ ]4 q Y2 e) @! ]2 I 继续使用keil 5来完成项目的Debug。打开手机app 中ST BLE ToolBox ,如图1所示:

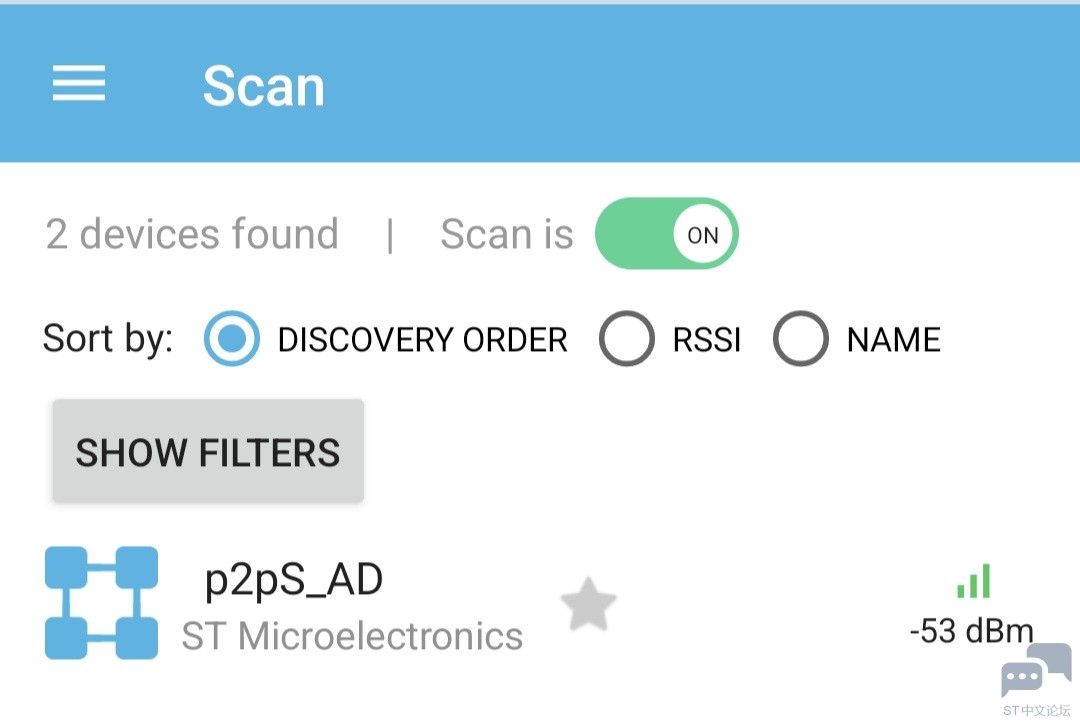

图1- Q" u1 `* p( @0 Z5 h/ X 上次app不好使,更新系统后,卸载并重新安装该款app, 能够正常连接使用。 打开app,搜索板卡,会显示p2pS_AD的连接,点击connect,如图2所示:
图2 点进去,会出现如图3所示的界面2 U& s' n+ a3 J

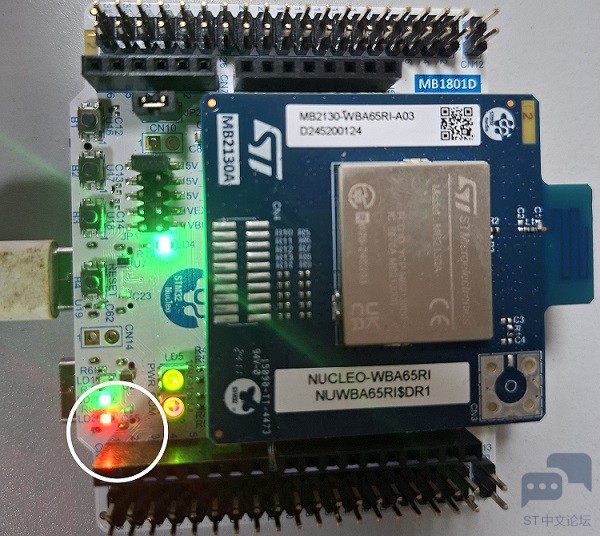

图38 r7 A+ M+ }5 O% } 展开profile, 通过滑块开启或关闭板卡的LED1 蓝灯,效果如图4所示:/ n# U- Z3 A' V" M( u3 W
图42 X/ m) e: N; {$ t 点击B1 button, app 界面会收到数据反馈,如图5所示:
图5 & X1 P. [- s: m- {/ p5 F 测试完功能,就得需要修改为自己能理解的代码了。首先搞清楚板卡和手机究竟发了哪些数据。 找到板卡LED相应函数,在p2p_server_app.c 的文件里,就是void P2P_SERVER_Notification(P2P_SERVER_NotificationEvt_t *p_Notification)这个函数。8 u/ D/ ` K0 z; Z7 Y 定义了一个全局变量的数组,并在函数内完成赋值,如下所示:

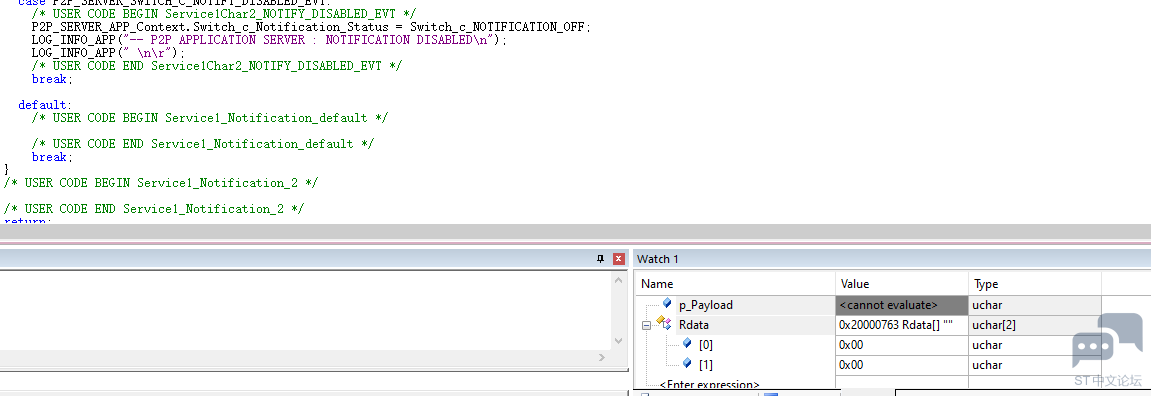

通过app下发指令,接收到的数据如图6和图7所示:
图6
图7 5 ]. Y; t' U: ?; O 是的,是两个字节,0x0001 代表开灯,0x0000代表关灯。 i2 P( w3 r n* X: f% d. D/ i 这个后面要修改为反转LED3.# i, Z4 w: `0 W5 i, r 那按键返回的是什么数值呢,手机app上Details已显示,如图8和图9所示:
图8
图9 / _' k( S$ V/ L7 q9 c$ g( j7 W* ^ 对,就是0x0100和0x0101。! \ X1 M" ]! E2 i0 f: J . I% T. h/ c( Y) S* w 完成了双向通信,修改板卡代码,发送0x0002, Toggle LED3 红灯 % U8 R. L2 Z! b# ?$ z 添加程序,如下所示:
在app中发送这两个字节,如图10所示:
图10 1 m* T X3 g/ }6 O3 P" }+ O5 K 效果如图11所示:
图11 基本完成和理解了数据的双向交互的过程,但官方提供的程序代码还需要好好深入理解,方便拿来使用到项目中。 . F( J1 j* y: n4 X% [4 d6 X d |
