我将stm32n657b0和相机VD55G1设计到一块PCB上进行开发，两者csi部分直接连接，在给相机供电后，目前能够通过I2C读取和访问相机寄存器，并且相机可以成功进入stream状态，但无法收到图像，相机端读取task寄存器显示处于dark task，该任务很难在其他场景复现；后来又更换成VD55G0，依然是可以进入stream状态并且无法收到图像。

跟踪n6端的csi接口相关寄存器SR1发现，当相机stream之后，N6部分RxCLKActivateHS没有正常置1，依然保持0，数据部分的RxActivateHs_lane0同理没有正常置1，初步认为是这里产生了问题，导致后续无法收到数据， 请问这是什么原因导致的。或者说，这个能判断为是哪里出了问题嘛

如果要对通信过程进行调试，该如何把mipi csi线引出到pcb的一端，使其能够外接示波器显示波形。

另外，N6有时启动后无法连接到st cube，必须反复重启多次后才能连接，这个有可能是哪里出了问题

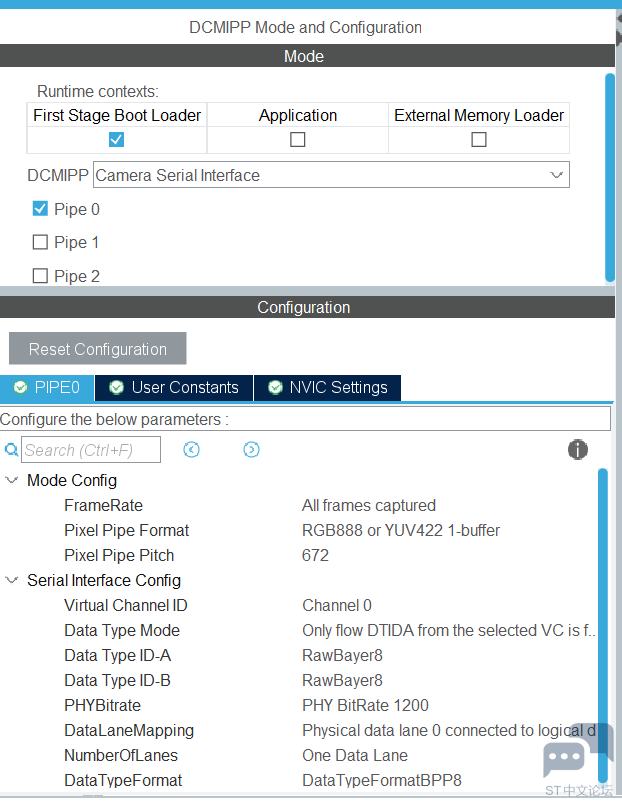

其余参数如下：

请教楼主一个问题，您有没有遇到过，用programmer给N6外部flash烧录程序时出现无法擦除和烧录的情况。

2938528483@qq.c 发表于 2025-9-9 12:36
请教楼主一个问题，您有没有遇到过，用programmer给N6外部flash烧录程序时出现无法擦除和烧录的情况。
...

[md]我遇到过启动后无法连接的错误，向外部flash烧录了什么程序都无法擦除吗

eurekaa 发表于 2025-9-9 16:26
我遇到过启动后无法连接的错误，向外部flash烧录了什么程序都无法擦除吗
...

如果是无法连接，可以先看看是不是DEV 模式。

其次看看OTP是否启用了安全模式。
