各位大侠，帮着看看，使用STM32F405，采用TIM1的CH1和CH1N怎样生成正脉宽相等（都是30%），且互锁带死区的两路PWM，见上图。

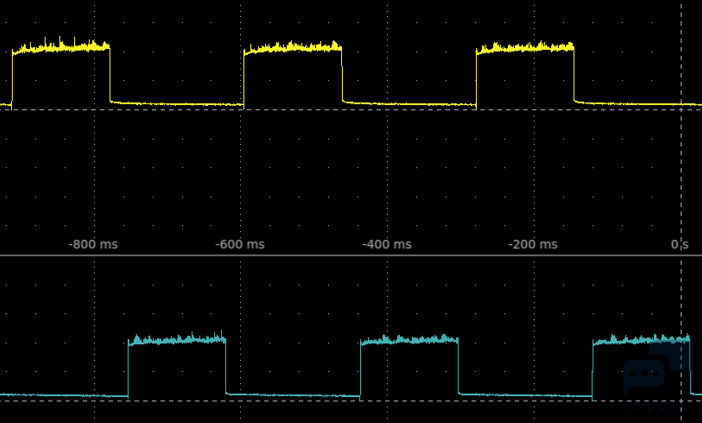

这个波形楼主量测的是由互补通道产生的么？是动态可调的还是固定不变的？

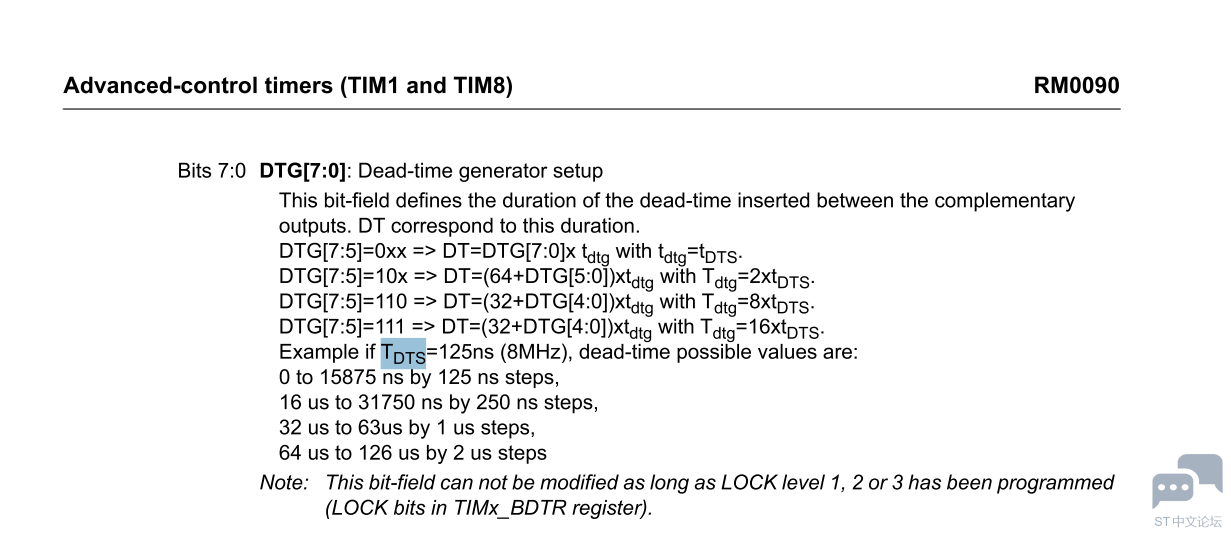

如果是的话，PWM硬件互补通道的死区时间是以定时器时钟为单位的，所以最好提供量测的时间参数。
单纯按照占空比是没法设置的。
如果不是的话，那么这两个波形就有可能是其他方式产生，不是硬件互补输出的方式。

你这个需求，如果使用CH1/CH1N互补通道不是很合适。在一定时钟参数下，死区是有极限的。

建议你使用两个独立通道，比方通道1和通道2来实现，这样比较方便。

butterflyspring 发表于 2025-10-9 14:48
这个波形楼主量测的是由互补通道产生的么？是动态可调的还是固定不变的？</p>
<p>如果是的话，PWM硬件互补通道的 ...

谢谢，我是想使用互补通道，实现有死区，且动态可调脉宽，驱动IGBT。

xmshao 发表于 2025-10-11 16:41
你这个需求，如果使用CH1/CH1N互补通道不是很合适。在一定时钟参数下，死区是有极限的。</p>
<p>建议你使用两 ...

[md]谢谢，死区设置有限定还好，主要是设置后，现在不能实现脉宽可调，且两路PWM的正脉宽一直相等。

采用两个通道，使用比较器中断，初始化定时器后，不能保证每次都是其中一路PWM先开。
