序言

2014年，STM32F429的问世，为嵌入式图形界面开启了一个新的阶段。它并非首个集成LCD控制器的MCU，但在Cortex-M领域，它率先将CPU性能、专用图形加速器与成熟的TFT控制器融为一体，奠定了STMCU图形解决方案的基石。 作为STM32图形生态的里程碑，它不仅是TouchGFX框架在STM32平台的首个完整载体，其集成的DMA2D、LTDC、FPU等模块，更在当时定义了高性能图形MCU的典范，让流畅的彩屏交互成为嵌入式设计的标准配置。 十年过去，凭借稳定的架构与完备的生态体系，STM32F429 依旧在工业控制、家电终端与便携设备等领域被广泛采用，展示出经验证的可靠性与持续价值。本次体验旨在通过学习TouchGFX的开发，重新审视这款经典器件在当今环境下的技术意义与应用潜力。

开发环境

本次测评活动使用到的环境有：STM32CubeIDE 1.19.0、TouchGFX 4.26.0 Designer

外观展示

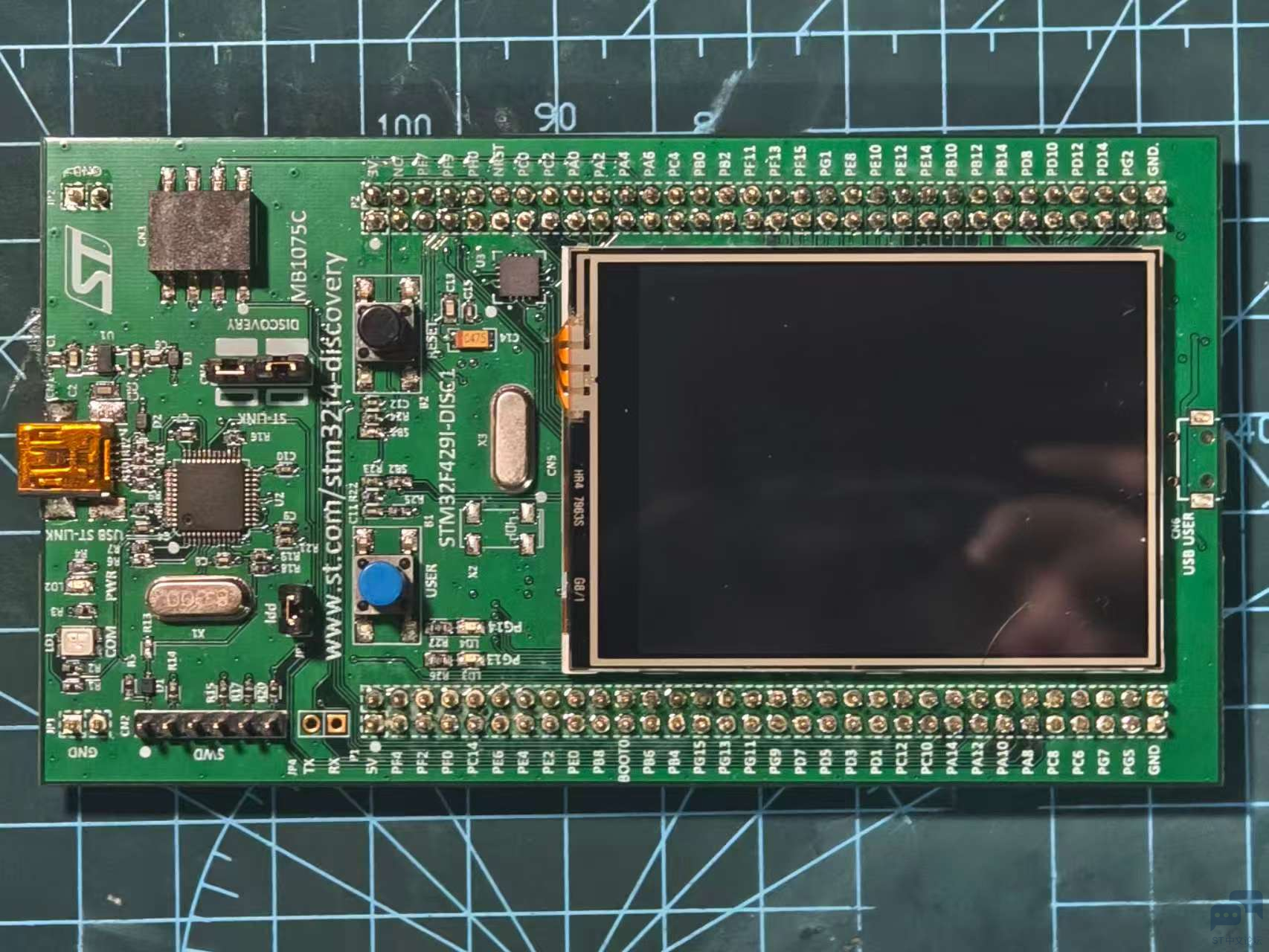

我拿到的是版本号为MB1075C的板卡，搭载的是STM32F429ZIT6，Cortex-M4内核，主频180MHz，具有2MB的Flash存储和256KB的RAM。板载的外设主要有：

• 调试器ST-Link V2
• 驱动为ILI9341的2.4寸TFT-LCD

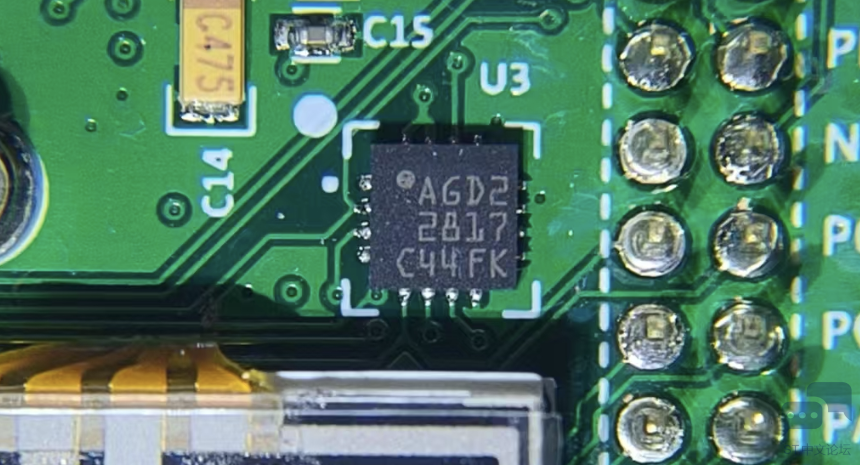

• 触摸屏驱动芯片为STMPE811QTR（新版MB1075E更换为SX8651）板载屏幕是电阻触摸屏，支持单点触控，触摸的时候需要用力一些。
• 3轴陀螺仪L3GD20TR（新版MB1075E更换为I3G4250D）

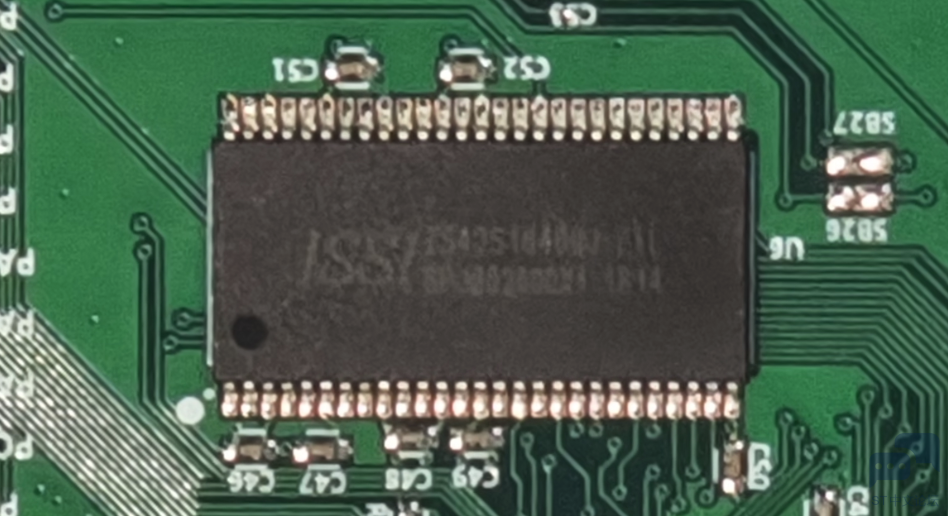

• 64Mbit的SDRAM IS42S16400J

布局总览如下：

正面：

背面：

测评任务简介

本次测评活动主要完成以下三个任务：

• 创建一个简单的图形用户界面(GUI)，显示一个欢迎消息和一个按钮，点击按钮后显示一个弹出窗口。

  使用触摸屏功能，实现一个简单的绘图应用，用户可以用手指在屏幕上绘制线条。

  开发一个温度传感器数据可视化应用，实时显示温度数据的图表。

我将以上三个任务整合到一起，做成了一套支持不同语言的、拥有画板、灯光控制、温度图表等功能的小型嵌入式GUI demo。

本次测评活动最终成果预览：

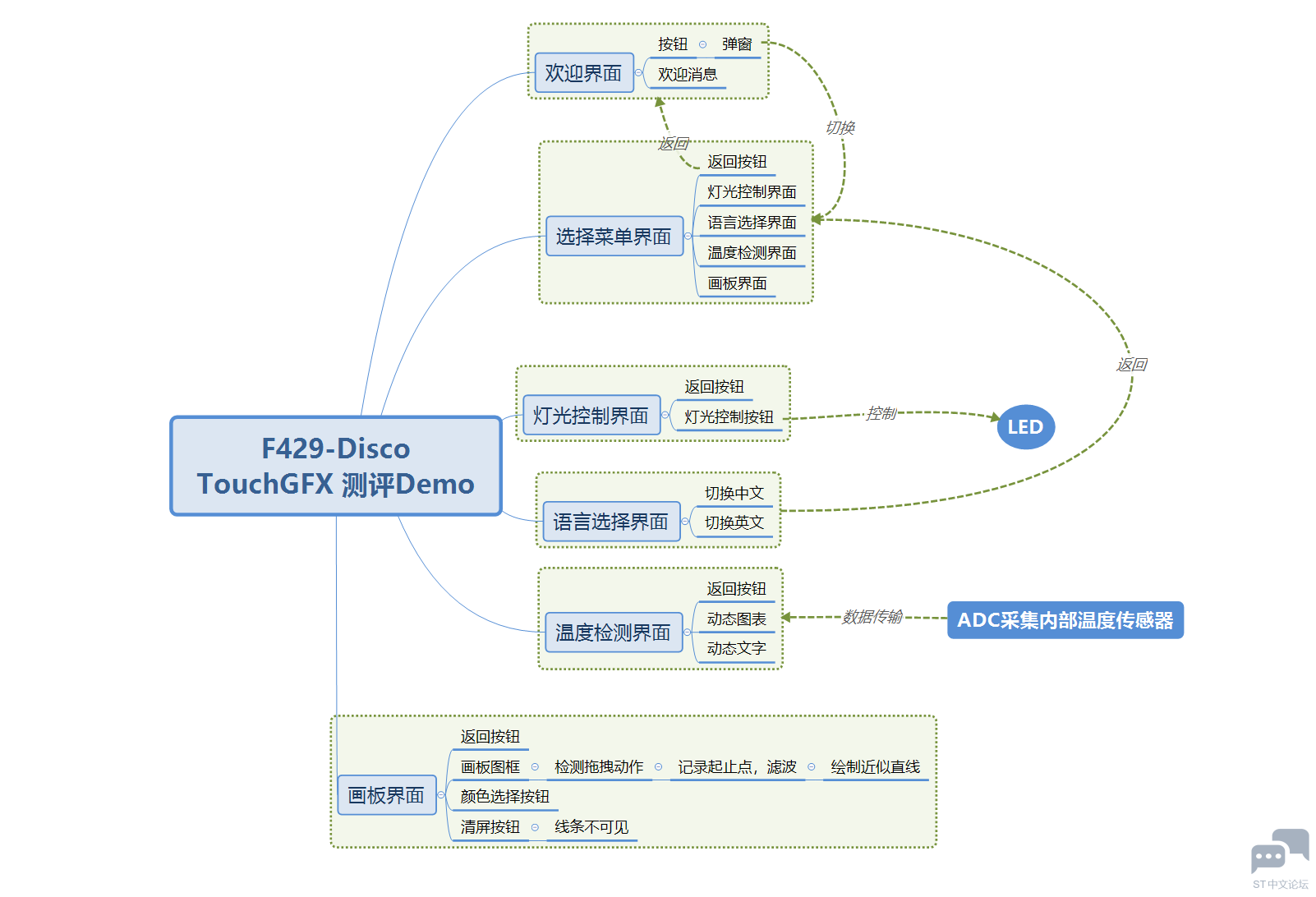

简要思维导图：

主界面：

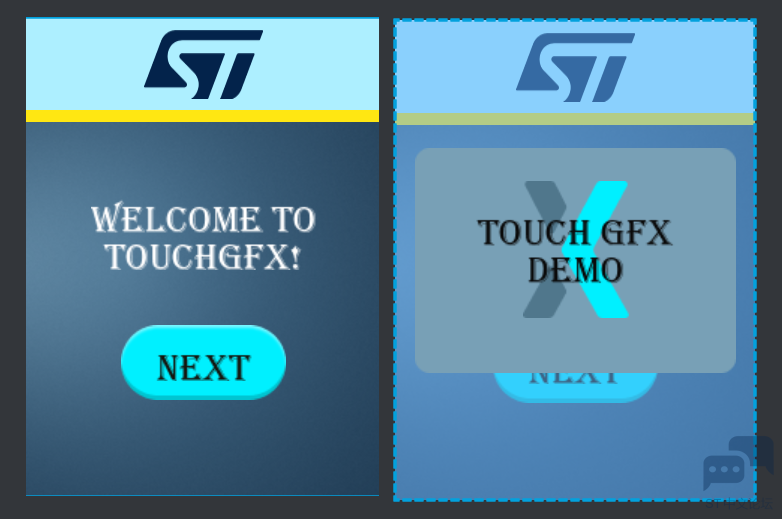

进入时显示欢迎界面和一个“Next”按钮，点击Next按钮后弹出一个窗口，显示“TOUCH GFX DEMO”字样，再次点击屏幕任意位置进入选项界面。

选项界面：

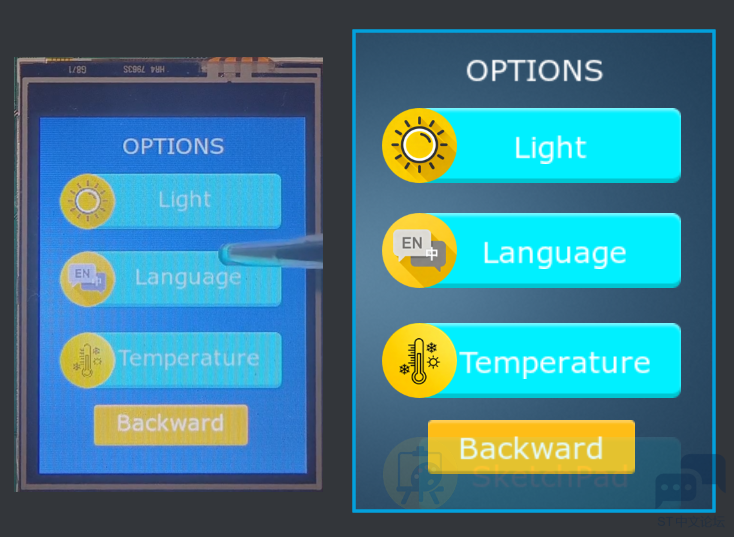

有四个选项，分别是灯光、语言设置、温度检测、小画板四个选项，放在一个卷轴菜单中，可以上下滑动；以及一个返回按钮，点击后返回欢迎界面。

[!

灯光控制界面：

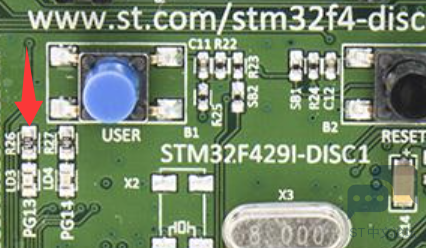

有一个自锁按键，可以控制PG13连接的LD3亮灭；按下Backward返回菜单界面。

语言切换界面：

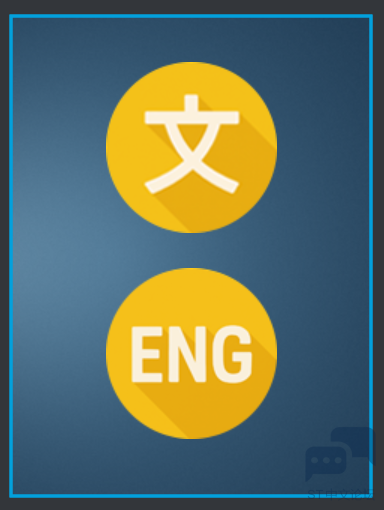

包含中文和英文两个按键，按下任一按键后跳转回选项界面，并且切换全局为对应语言。

温度监测界面：

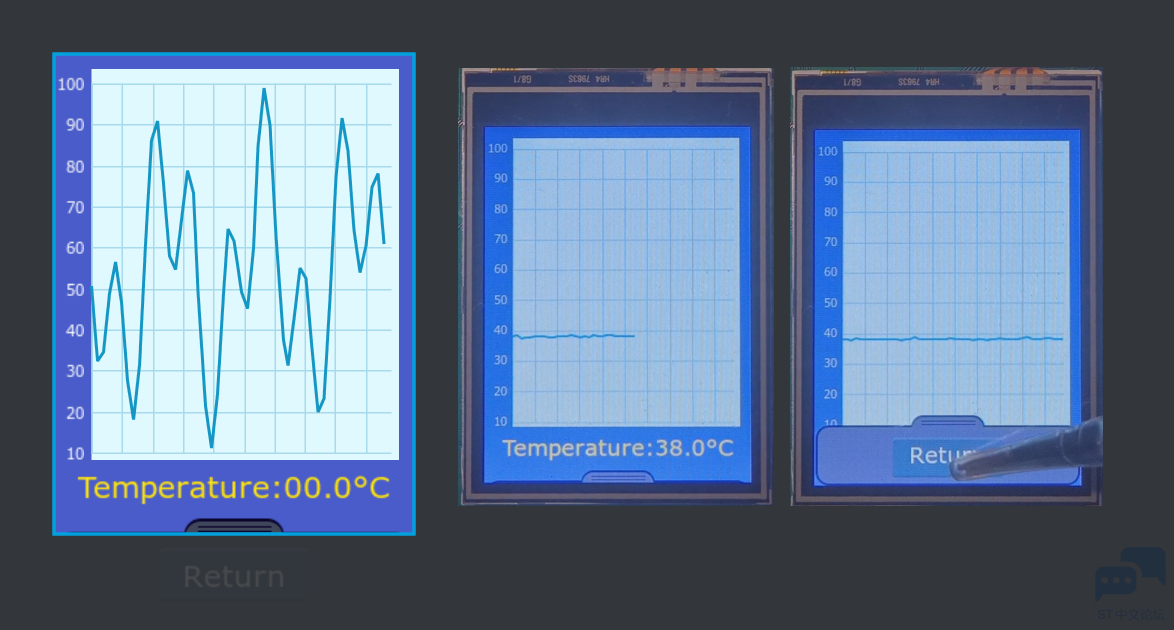

包含动态图表元件实时显示温度曲线，并且在下方文本实时显示温度数据；有一个滑动菜单，点击露出来的小啾啾可以打开菜单，里面放有一个返回按键；

画板界面：

包含一个绘画区域和两行按键，绘画区域通过自定义的SketchContainer控件实现绘制操作，按键区域第一行为多种预置颜色，最后一个“C”按键为唤出调色盘的按键；第二行为清除画板按键和返回菜单按键。

TouchGFX上手——触摸屏点灯

TouchGFX Designer和STM32 Cube Programmer的安装官方有详细的视频介绍，此处不再赘述：TouchGFX_02. 如何安装TouchGFX Designer和STM32Cube软件环境

注意STM32 Cube Programmer最好安装到C盘，如果安装到其他目录下的话，需要修改TouchGFX的配置文件：

在新建完项目后，在<你的项目>/gcc/include/下找到cube_programmer.mk，将里面有关cube_programmer的路径进行修改，此处我的cube Programmer安装到了E盘下的Program Files文件夹下：

program_files_win32 = /e/Program Files (x86)
program_files_win64 = /e/Program Files
program_files_CLT = /e/ST/STM32CubeCLT/STM32CubeCLT/

TouchGFX的官方Demo和例程

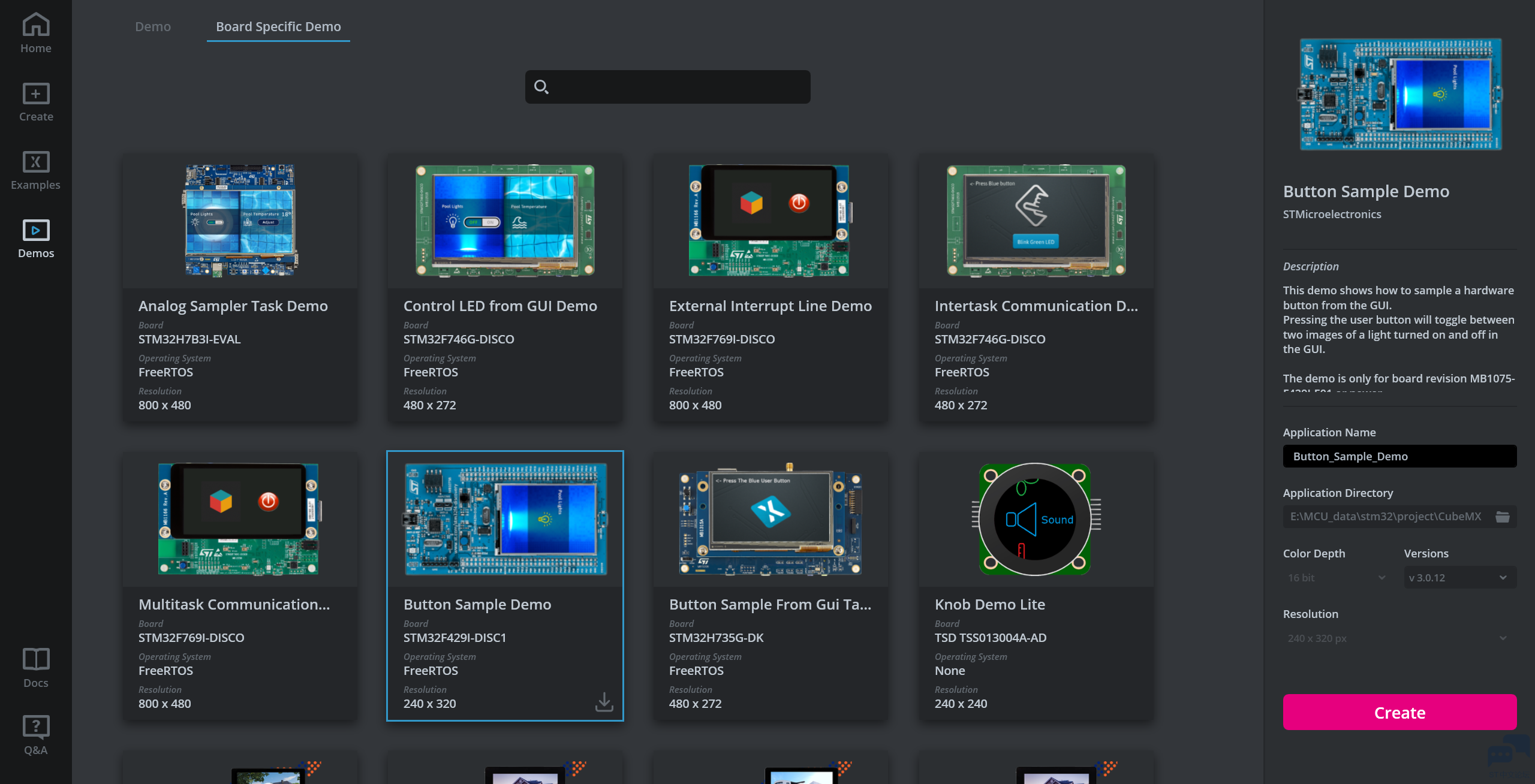

通过官方例程可以对开发板快速评估，在左侧Demos选择卡中有多种不同例程可供参考，可以看到STM32F429I-DISC1的官方例程为Button Sample Demo：

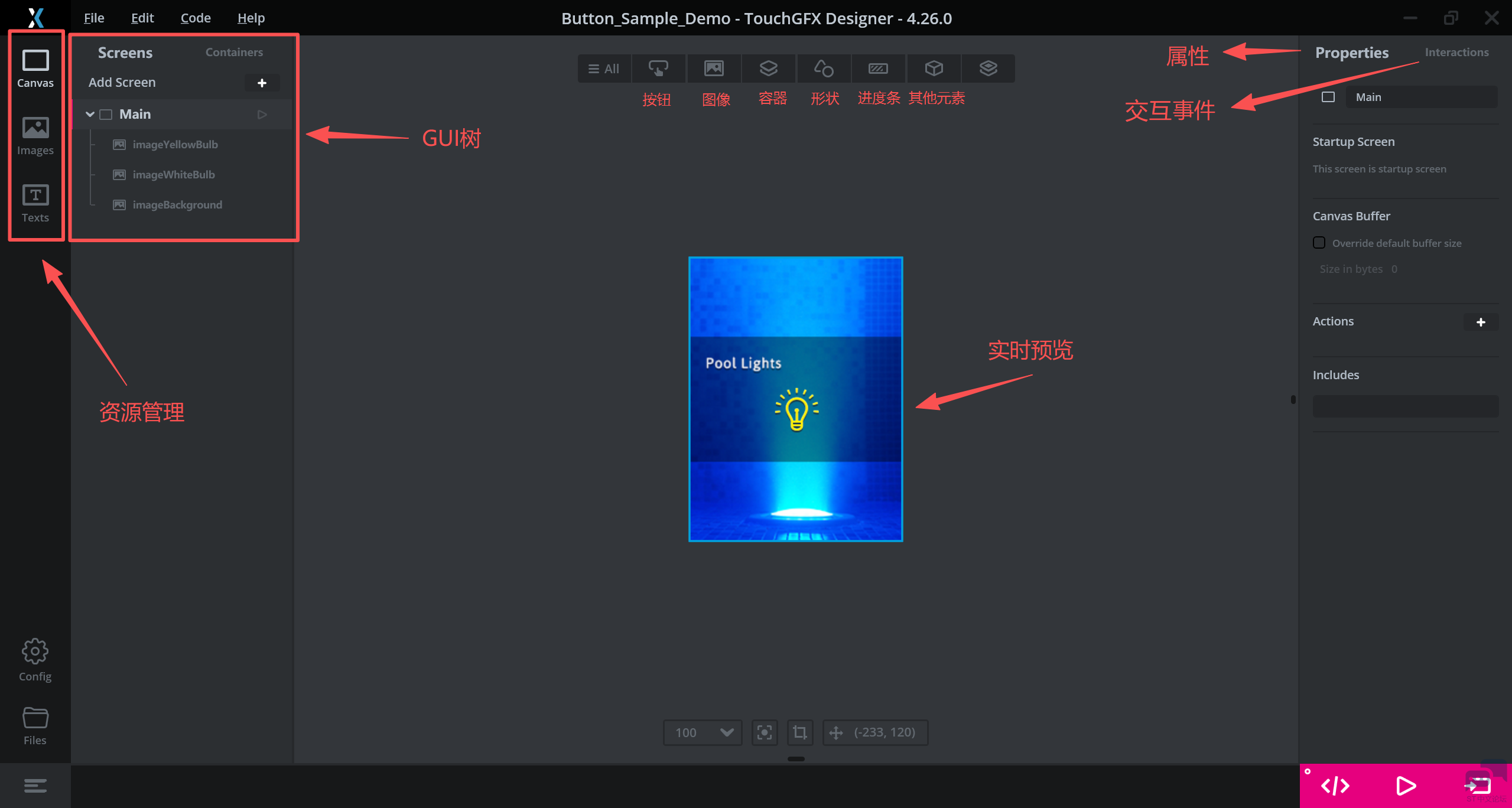

生成后可以看到界面分布如下：

通过左边Canvas→Screen可以看到，主屏幕放置了三张图片，但是在右边Interactions中发现它没有设计任何的交互，十分简陋。实际上下载到板上也可以发现，它确实只是显示了一个静止的图像而已。

TouchGFX触摸屏点灯

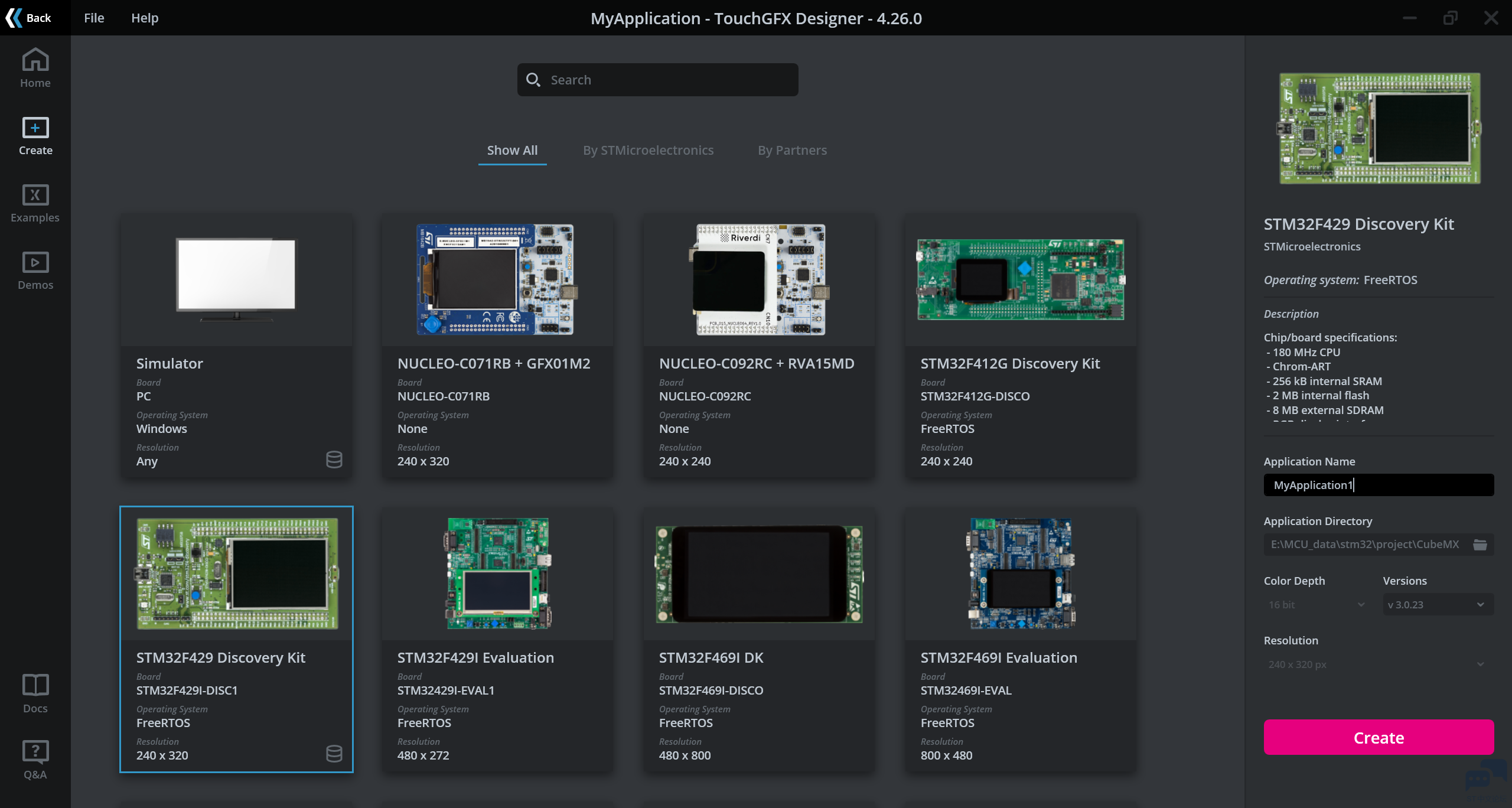

我们来实现一个可以跟外界交互的点灯程序：选择左侧Create→找到STM32F429I-DISC1，可以生成空文件。

按照下图顺序放置3个控件在画布上，分别是作为背景的Box，颜色设置为自己喜欢的颜色；用于设置灯光状态的Toggle Button；作为示意图，避免图片过于死板的图像，为了方便调节，使用的是Scalable Image。

如果还没有添加图片到项目中，可以按照下面步骤添加，然后加载到Scalable Image控件中。

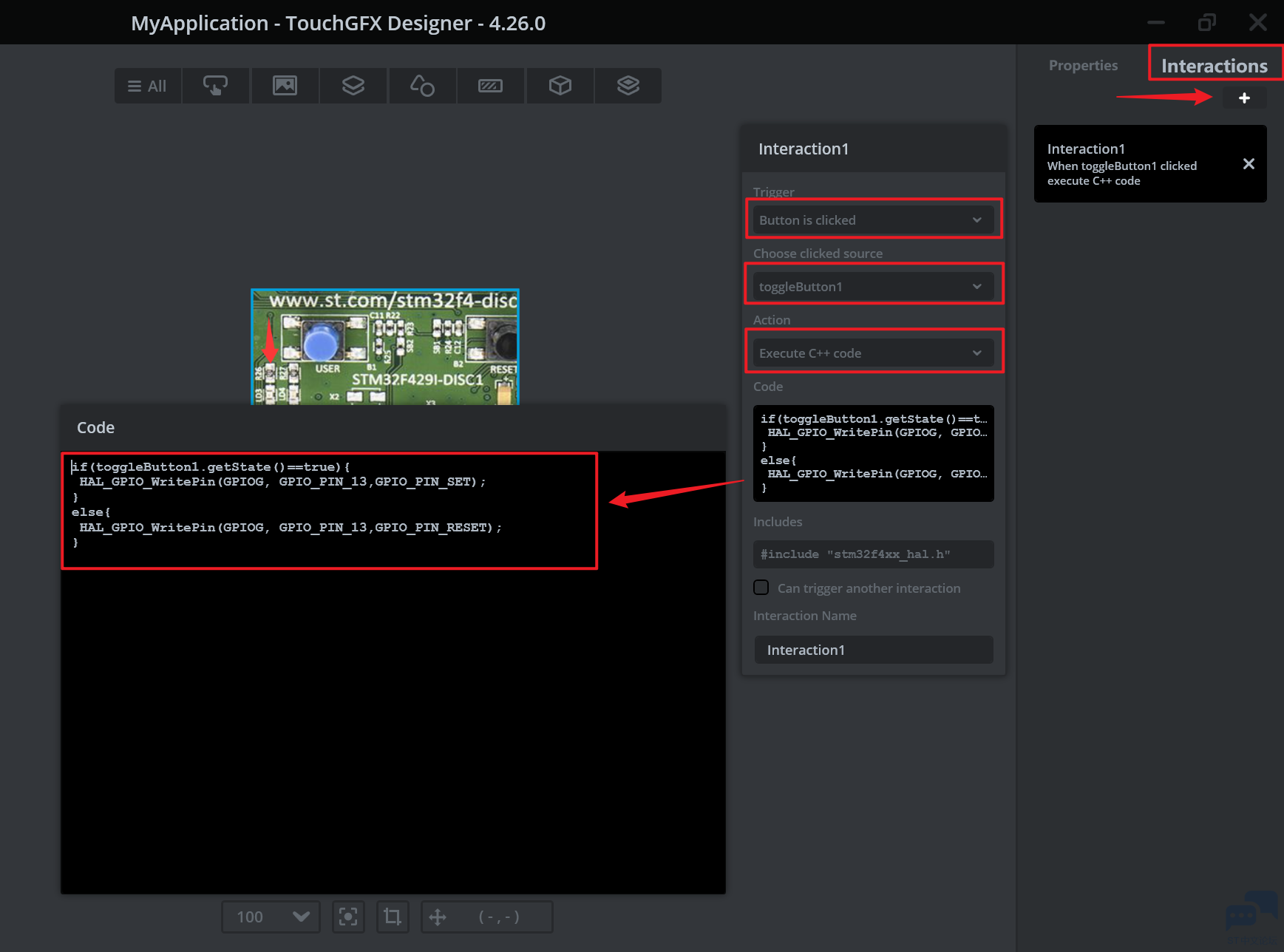

完成布局后来设计交互，在Interactions中添加交互，选择触发事件为按钮点击（Button is Clicked），选择自己的按钮，动作（Action）选择生成C++代码（Execute C++ Code），代码中进行PG13的翻转。

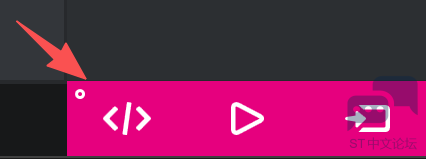

接下来点击右下角</>按钮生成代码；生成后，我们需要到CubeMX中配置PG13。

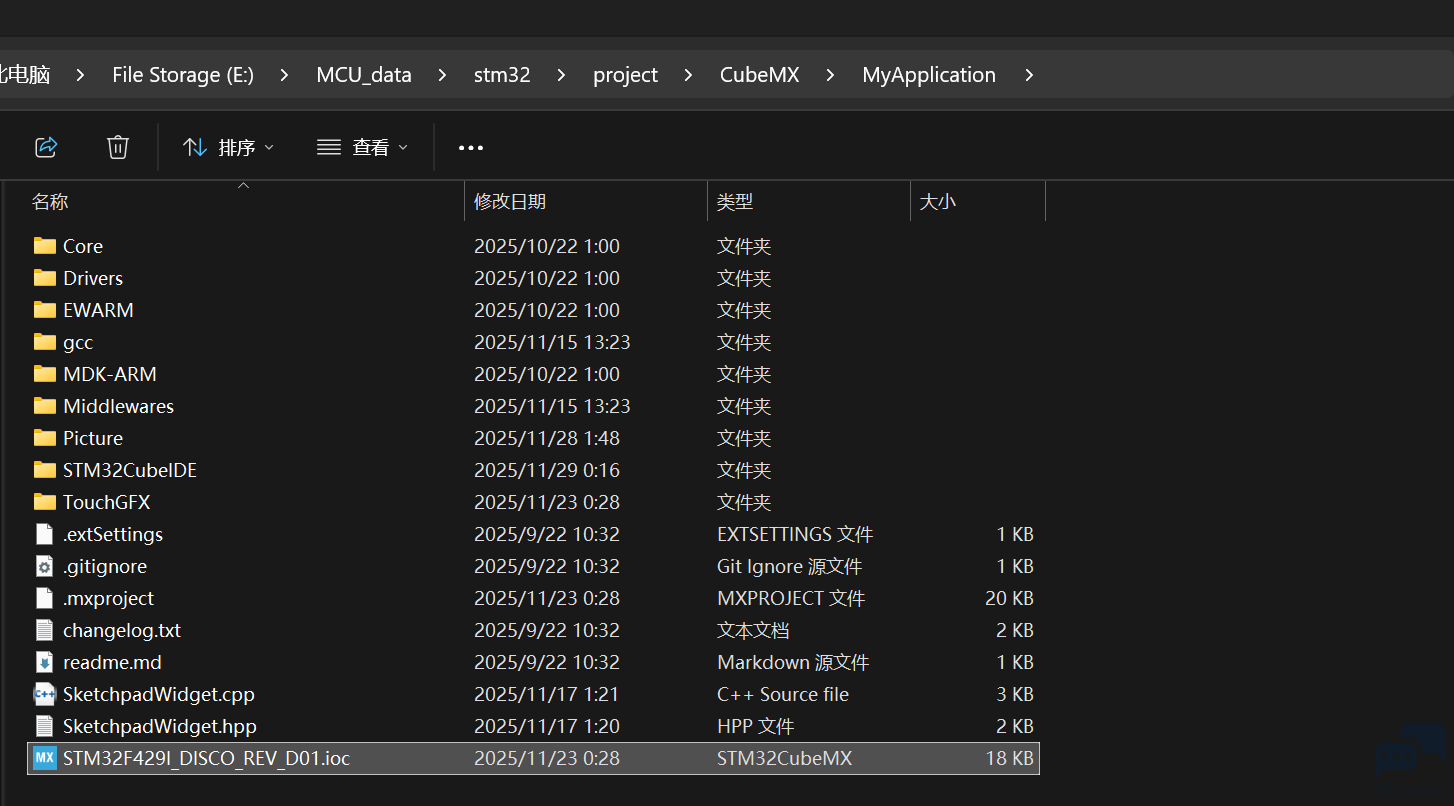

在生成的代码文件夹根目录中有一个.ioc文件，用CubeMX打开或者CubeIDE打开进行配置。

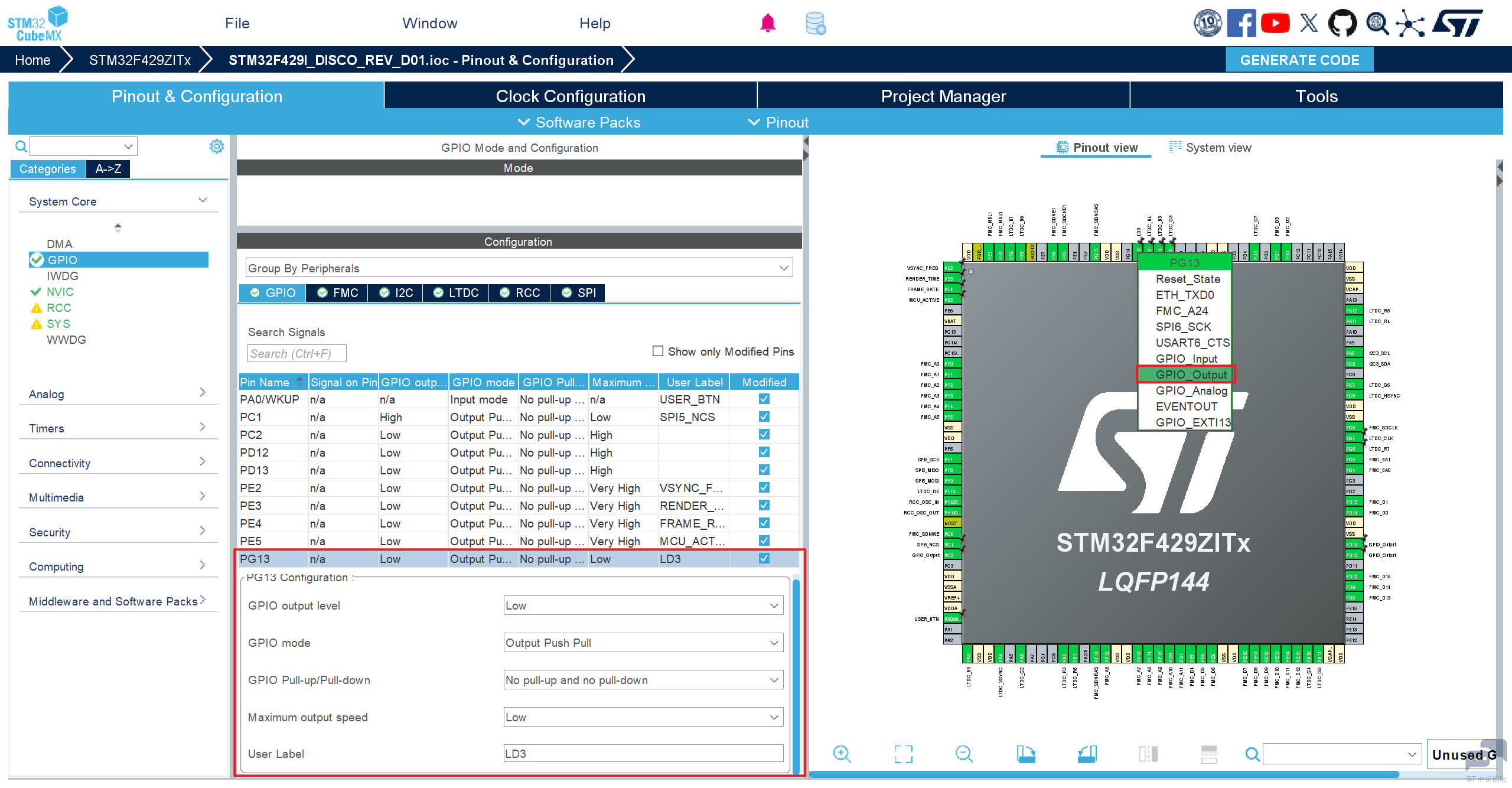

将PG13设置为GPIO_Output模式，在CubeMX中点击上方Generate Code生成代码，在CubeIDE中只需要保存文件即可自动生成代码。

生成后回到TouchGFX Designer，点击右下角最右边的下载按钮，下载到开发板上。

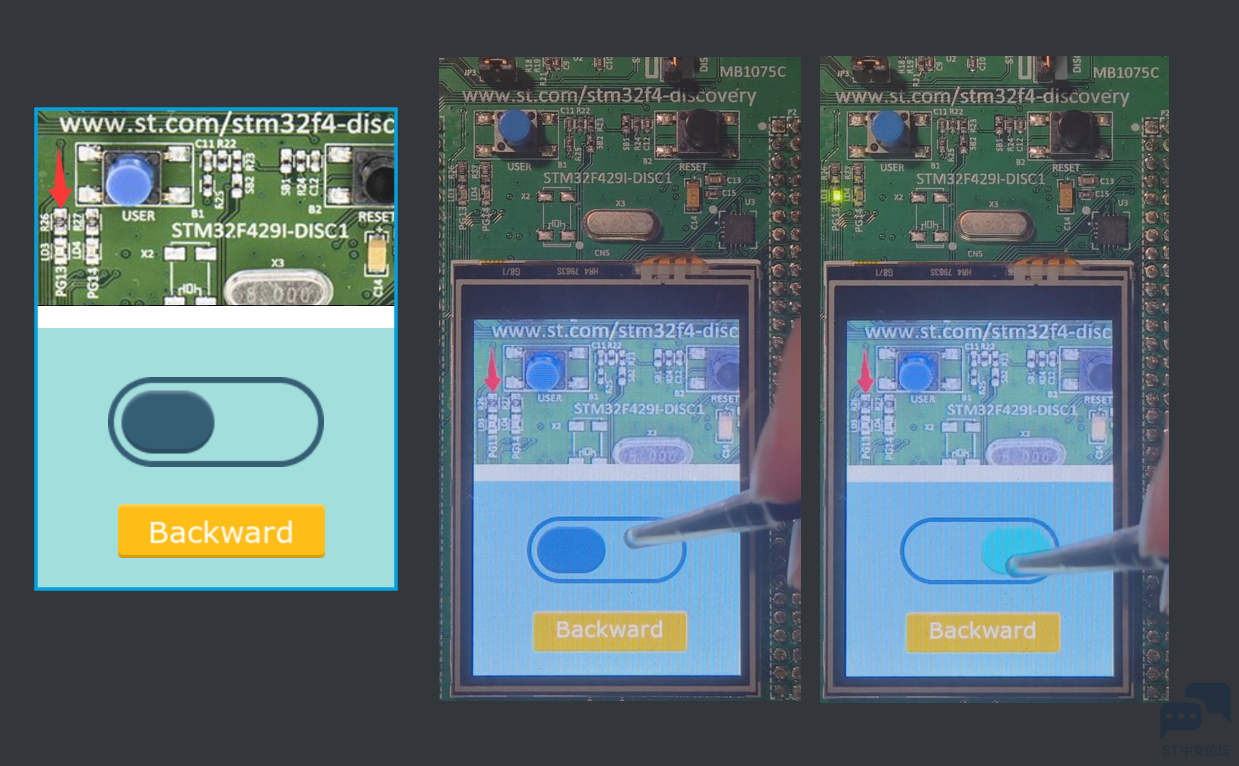

触摸按钮时可以正常开关LED。

项目文件我已经放到了我的gitHub中，有需要可以自取：

STM32F429-TouchGFX/MyApplication_Complete at main · Chiando-1100/STM32F429-TouchGFX](https://github.com/Chiando-1100/STM32F429-TouchGFX)

F429-DISCO这个板子有好几个型号，出的挺杂的，有部分型号板子的TOUCHGFX工程触摸会上下翻转
