今天来学**调试技巧

一、N6开发板简介

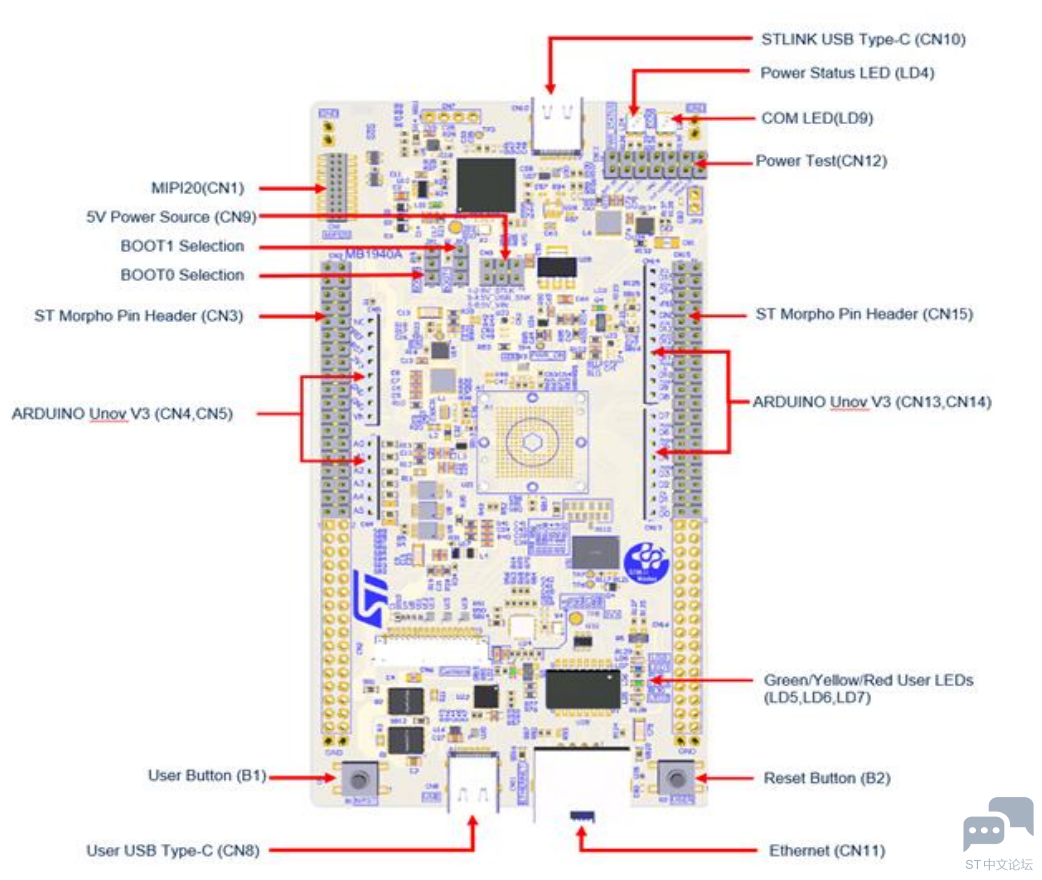

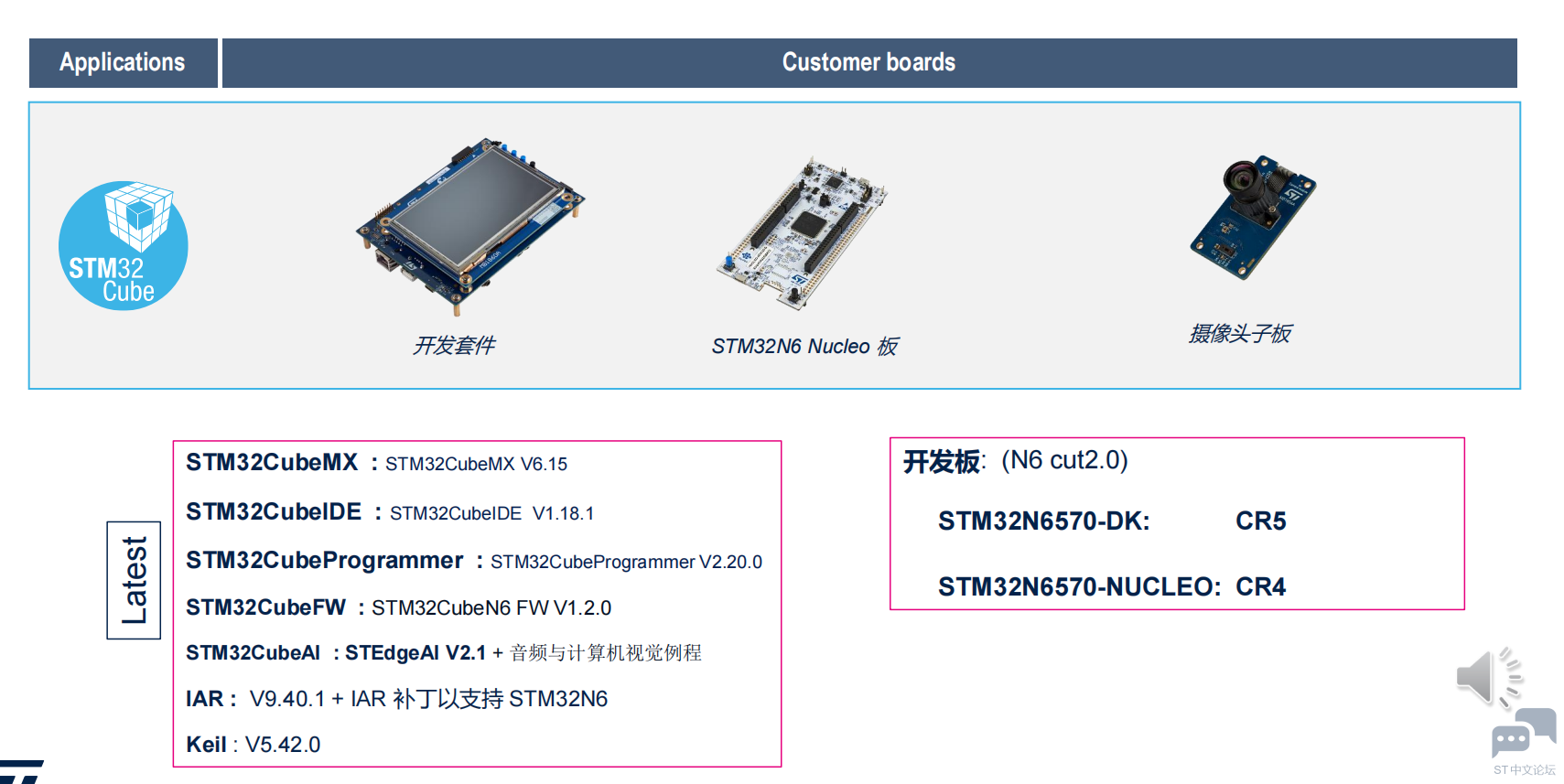

首先简单介绍了下N6开发板

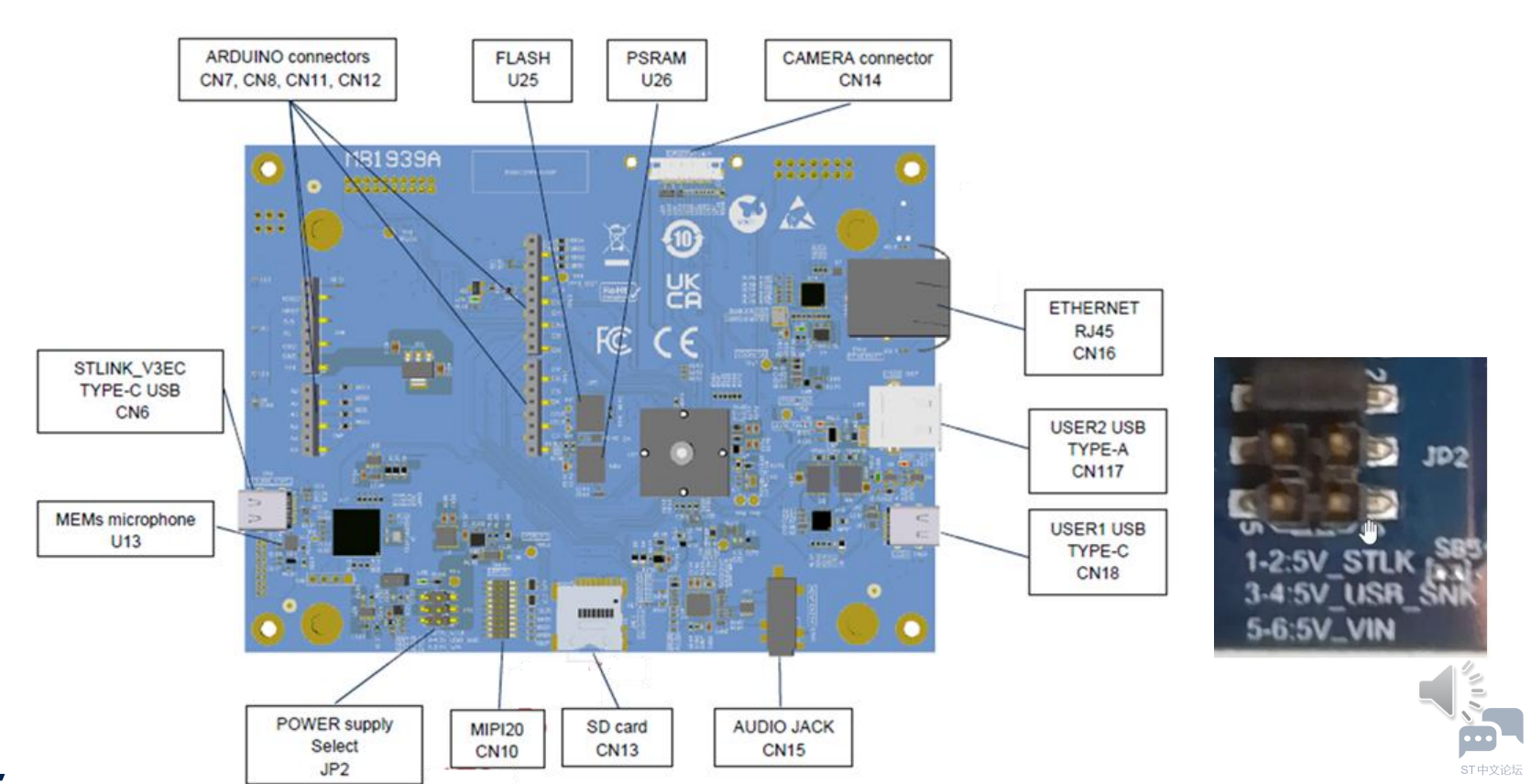

①种类

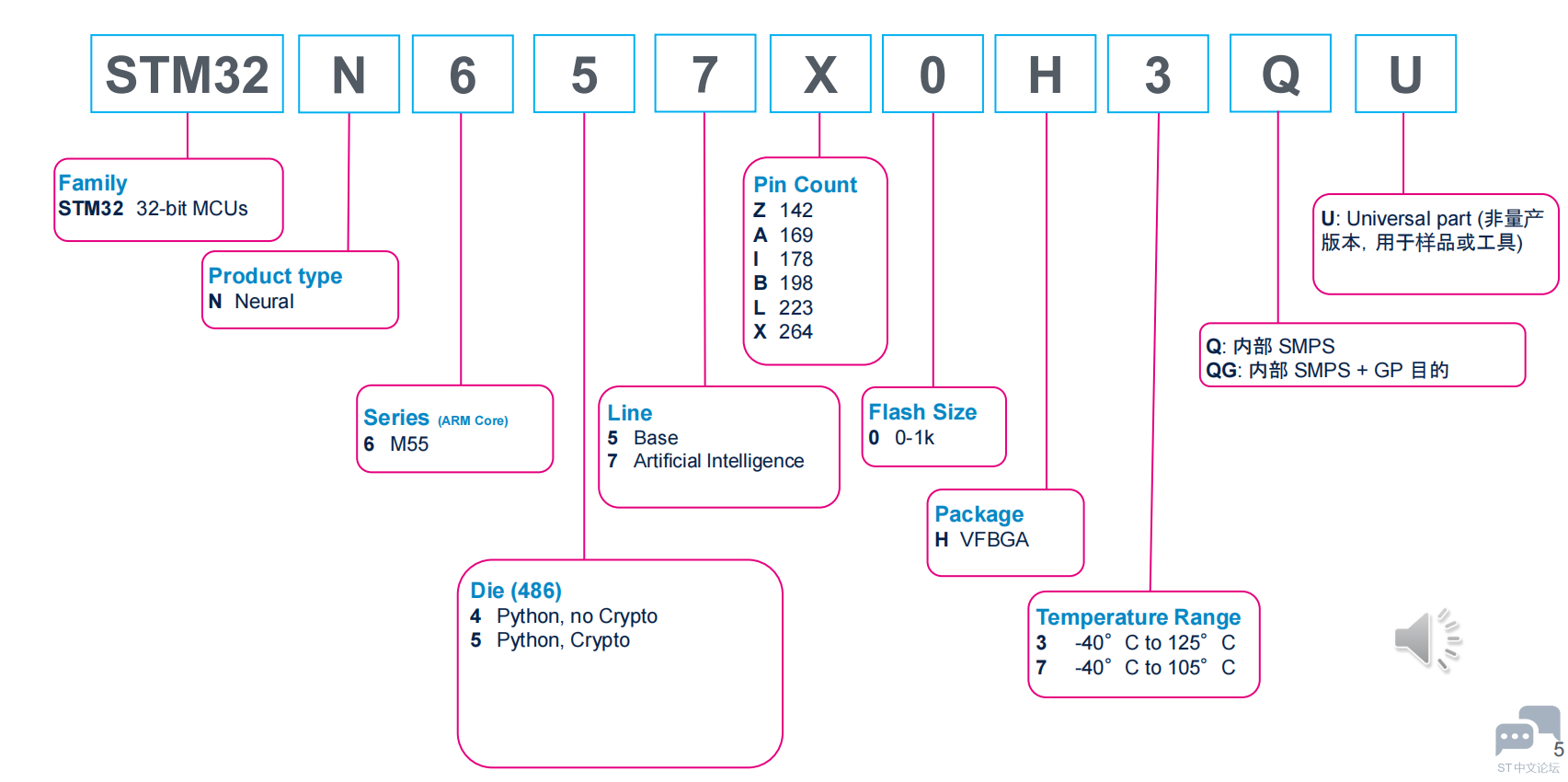

②型号含义

二、BootROM & 启动

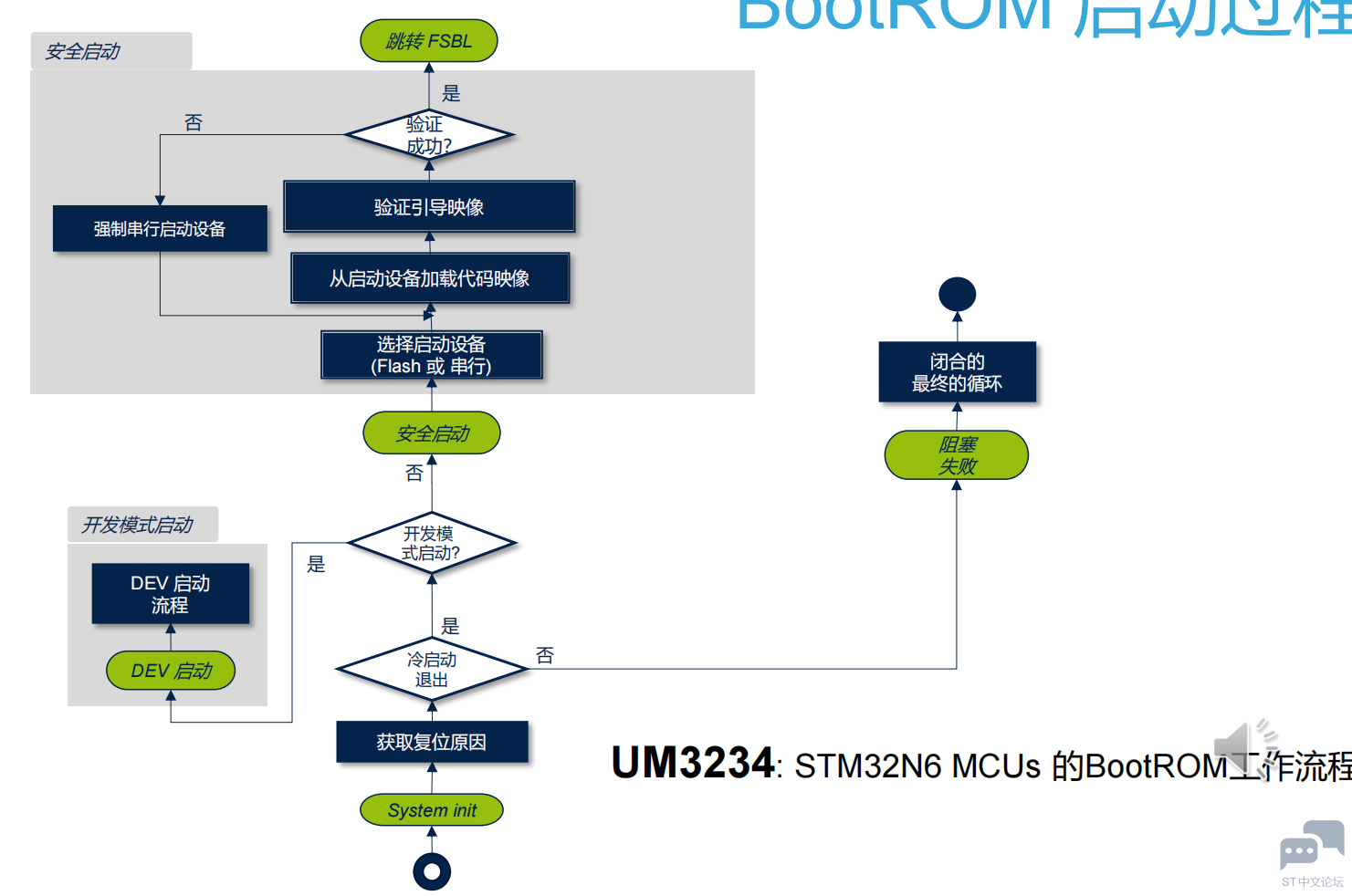

①BootROM 启动过程

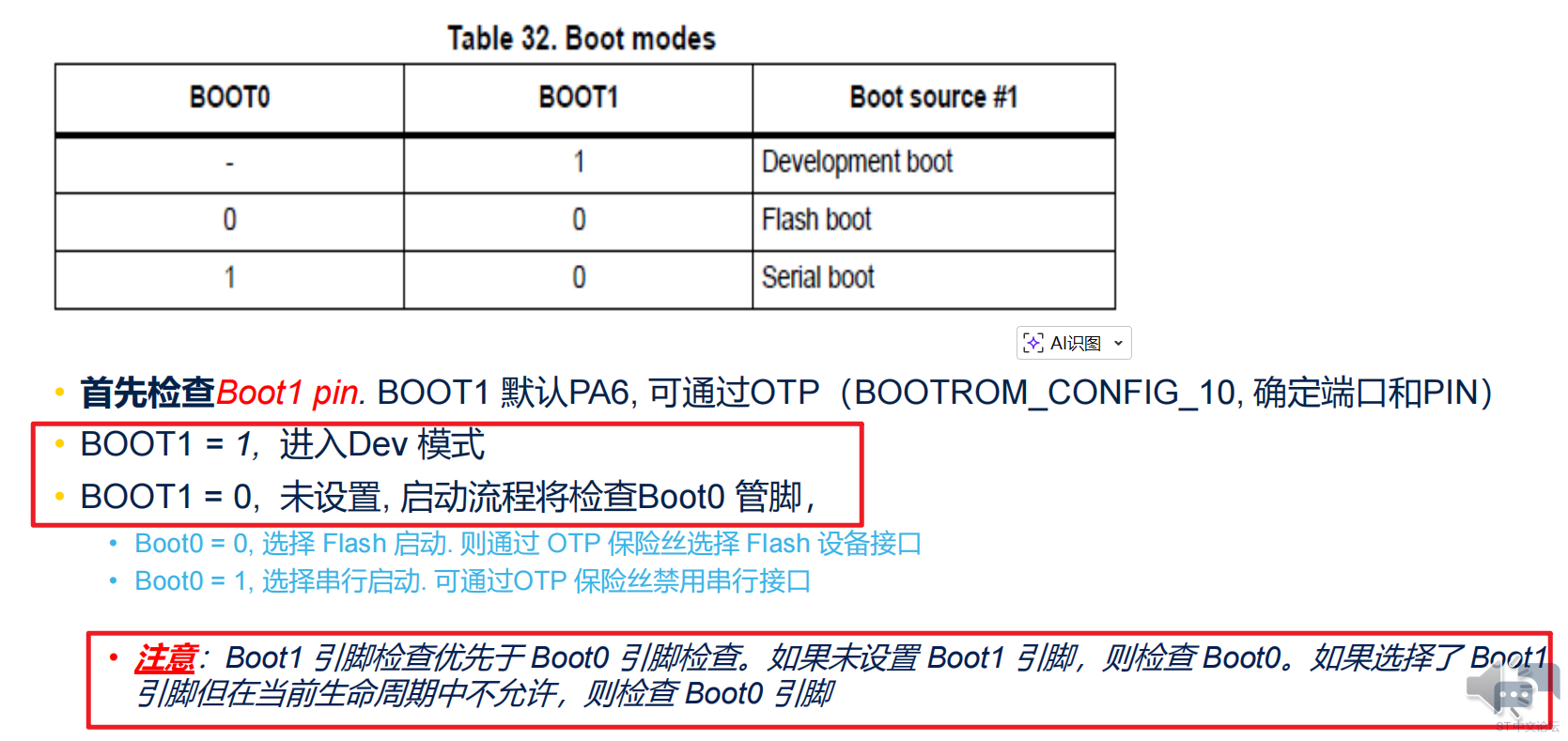

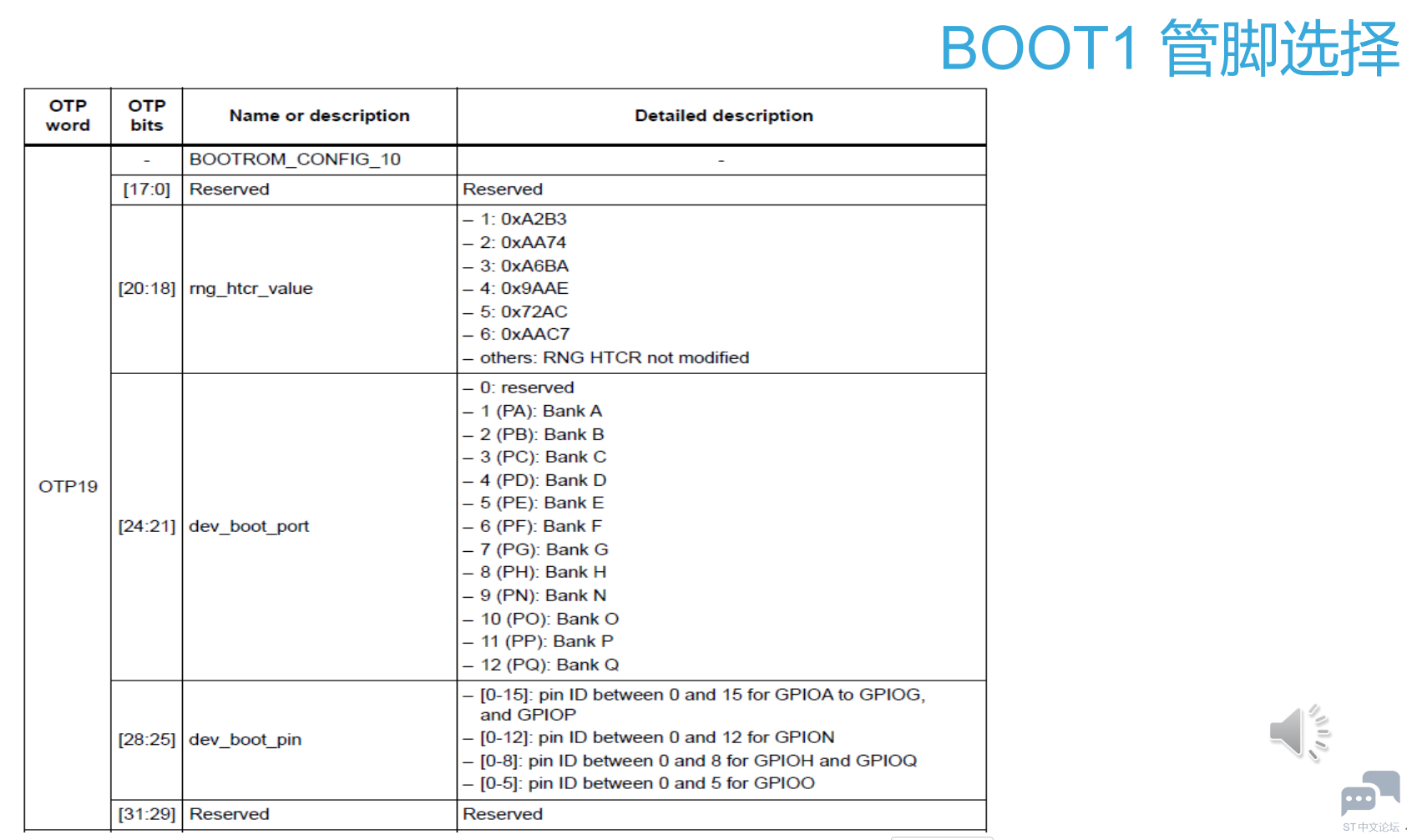

②启动模式

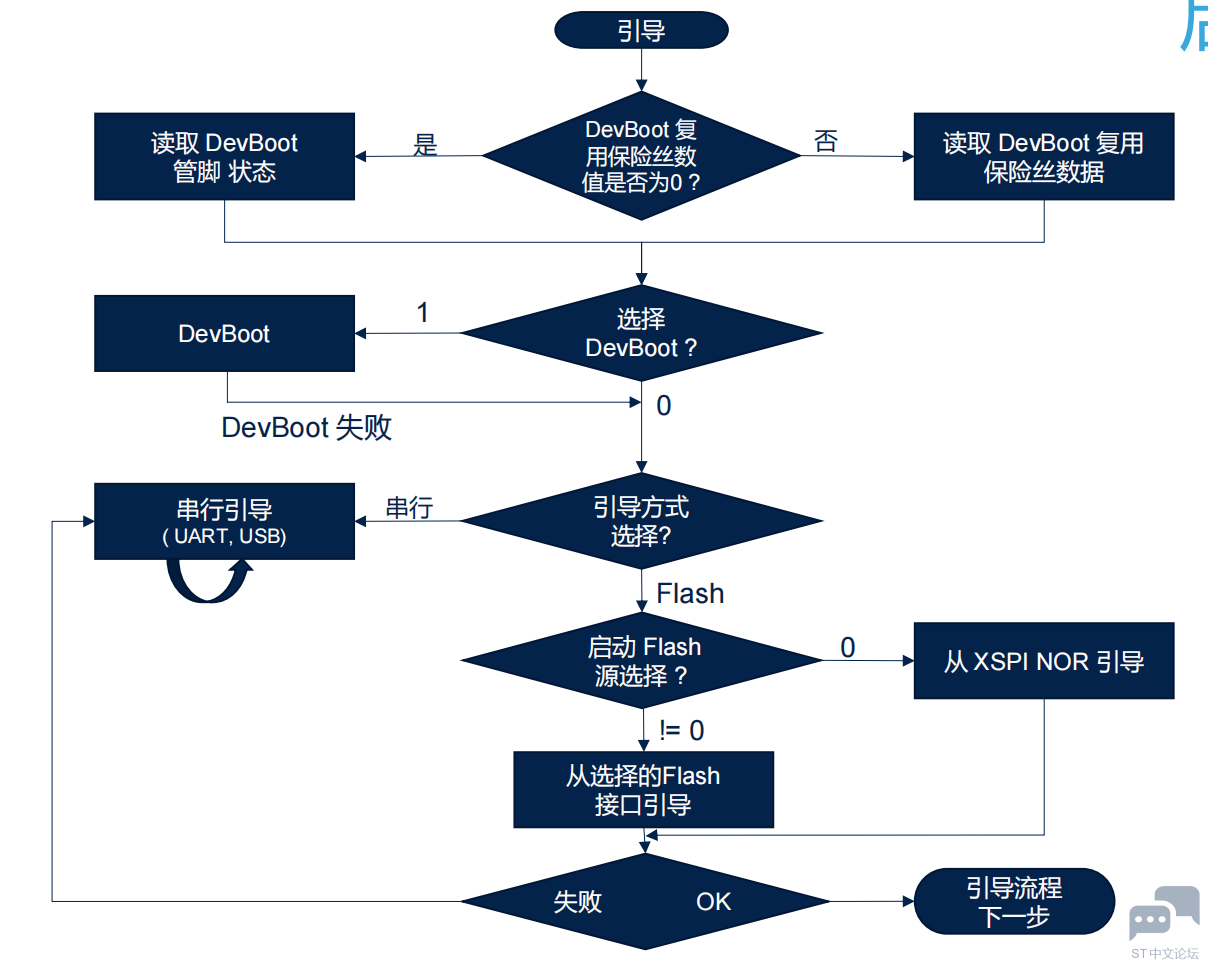

③启动源选择流程

④XSPI NOR / Hyperflash 启动

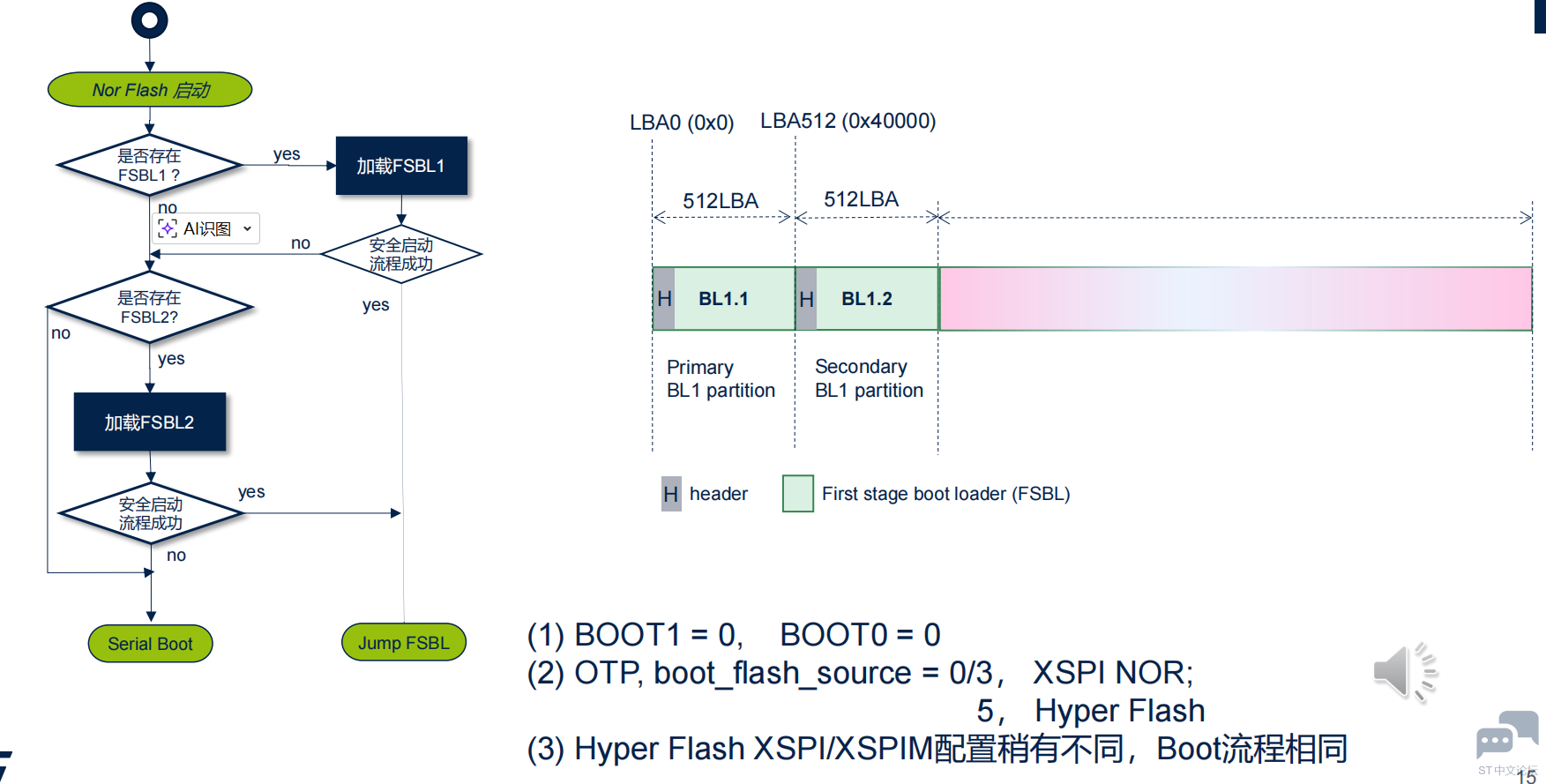

⑤NOR Flash 启动

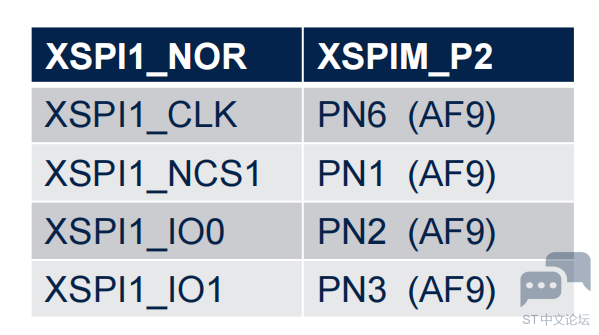

• XSPI1 & XSPIM Port2 (8位端口) • MUXEN = 0, MODE=1 @XSPIM_CR 见UM3224, 3.4.5 XSPI / XSPIM configuration for serial NOR device • Boot期间只用2个管脚通信（MOSI/MISO） • 间接模式， 未用DMA • BootROM 时钟源：HSI (64MHz) • XSPI1 使用per_ck (=HSI, 64MHz) • Application & FSBL 中XSPI1建议配置相同。(LAT1563)

⑥eMMC 启动

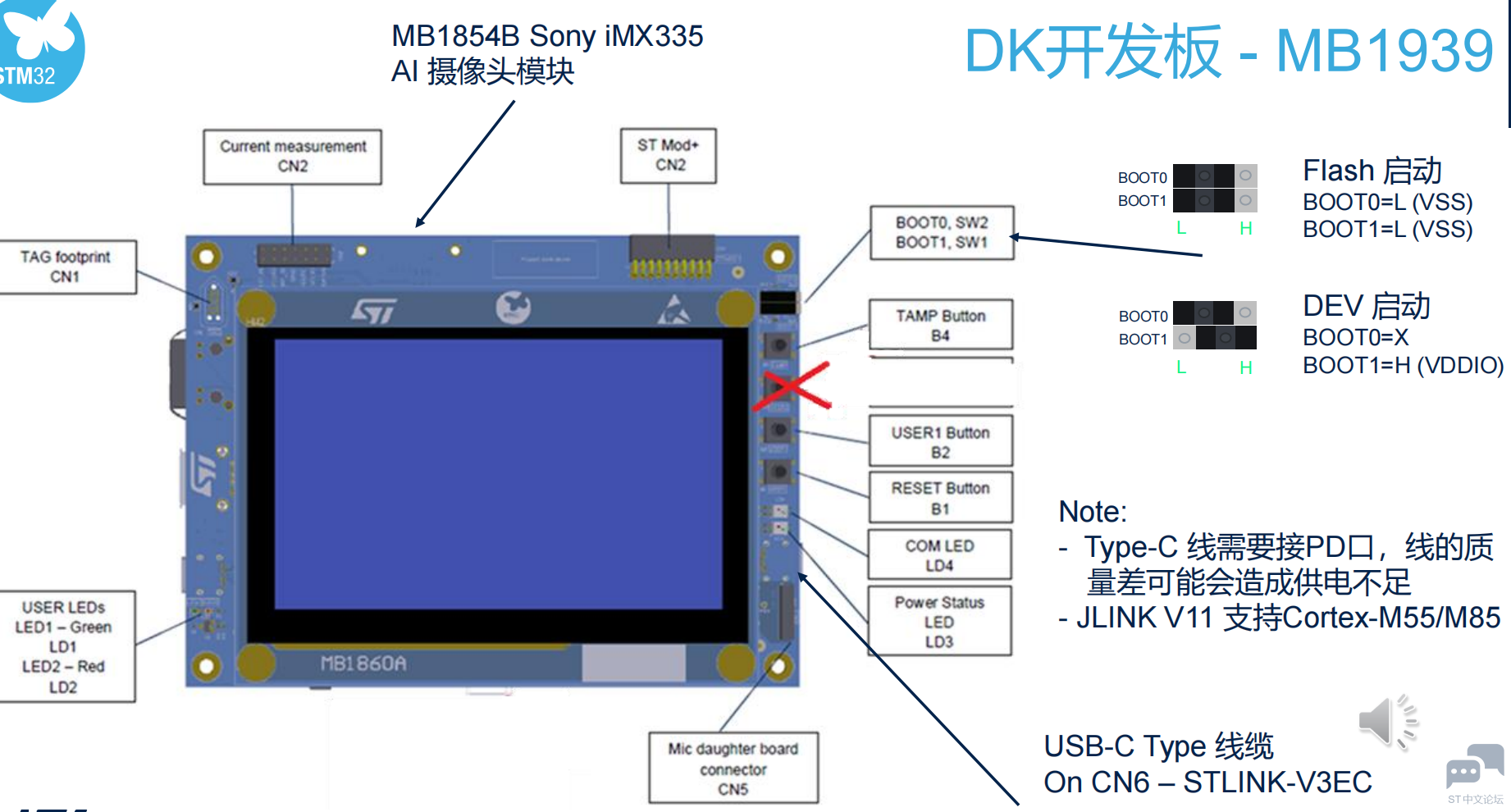

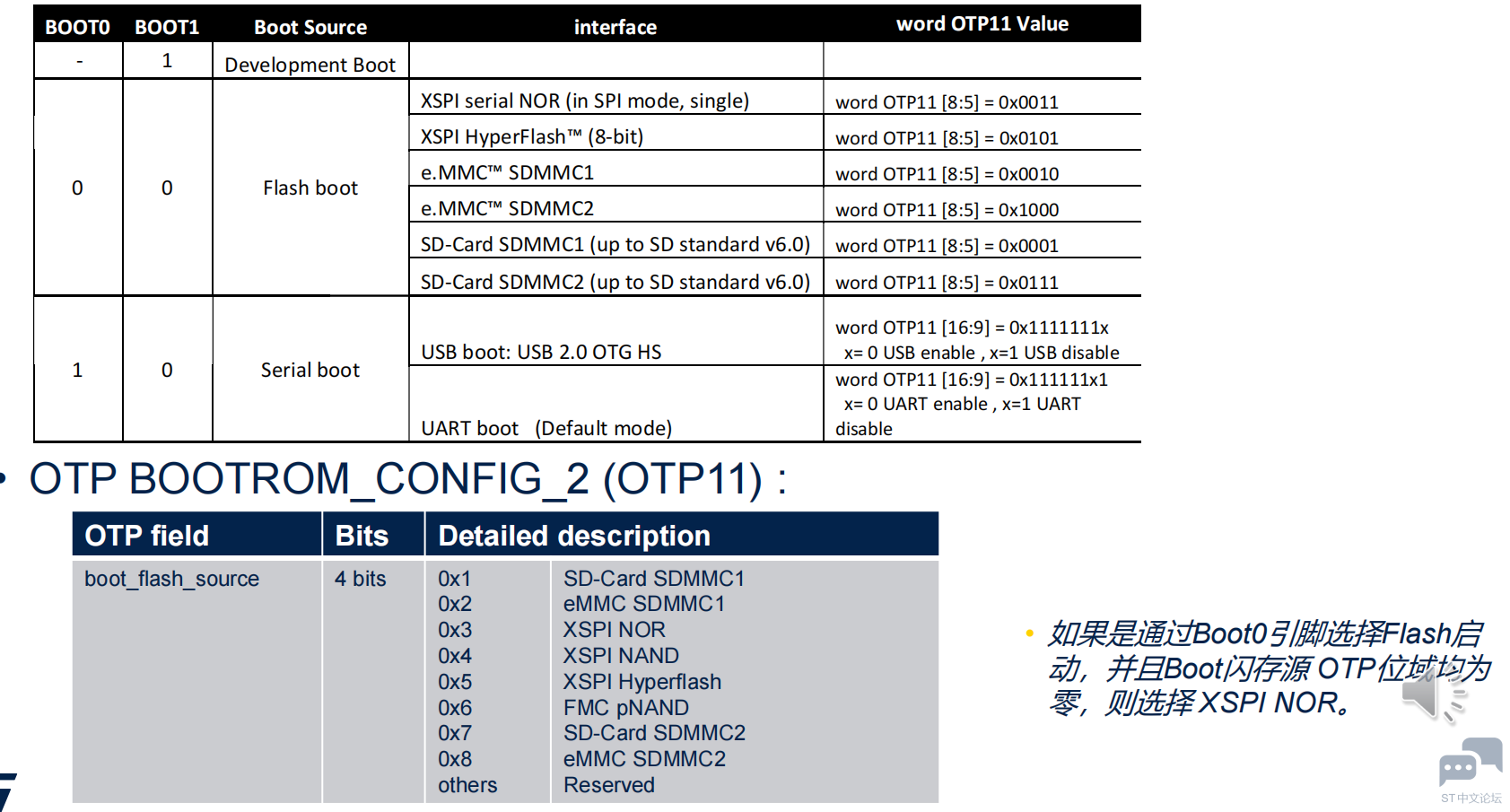

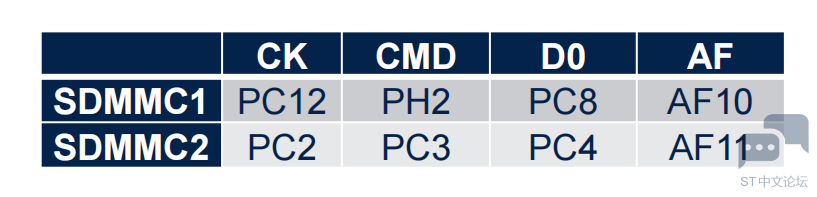

启动模式: Flash 启动, BOOT0=0, BOOT1=0; • 启动 Flash 接口设置 • OTP11 BOOTROM_CONFIG_2 : 0x2 eMMC SDMMC1 0x8 eMMC SDMMC2

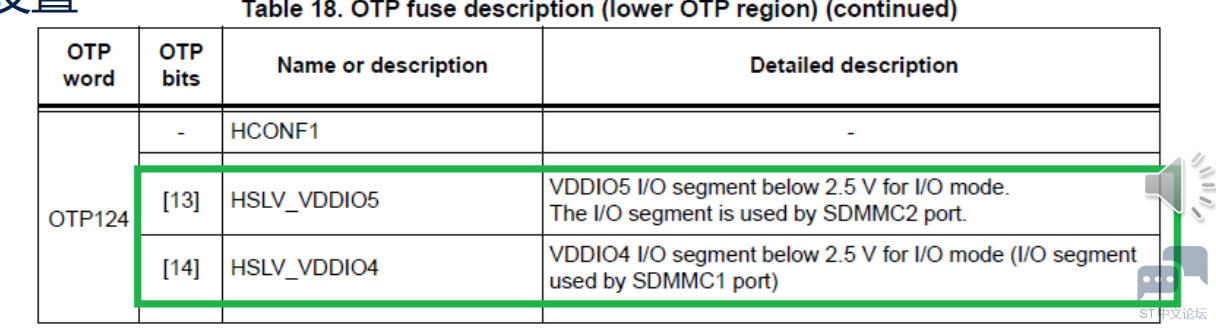

• 芯片封装不同，SDMMC接口数量不同 STM32N6xxA0（169 Pins），STM32N6xxZ0（142 Pins）没有SDMMC接口 • HSLV, 1.8V OTP 设置

⑦eMMC启动时序及Device设置

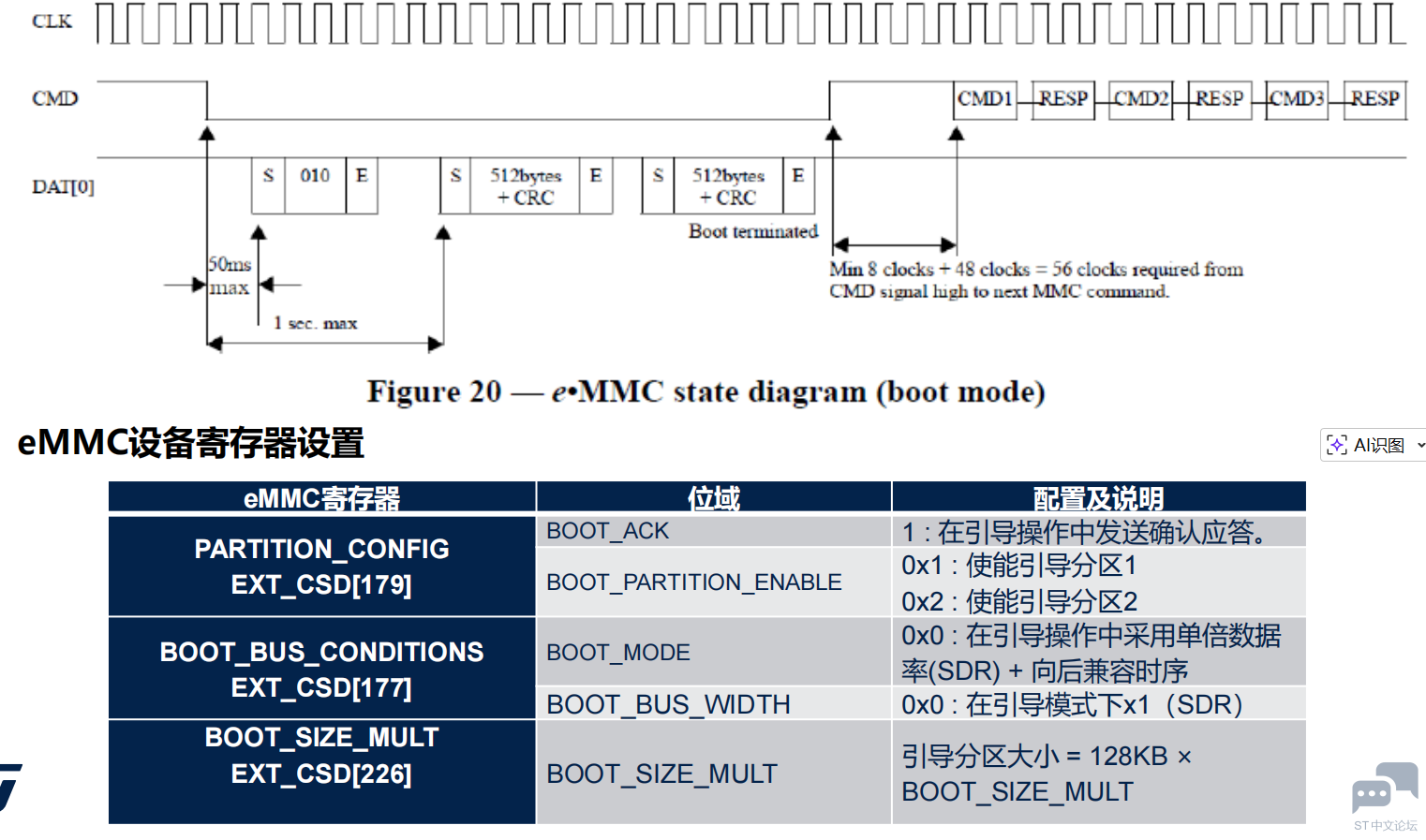

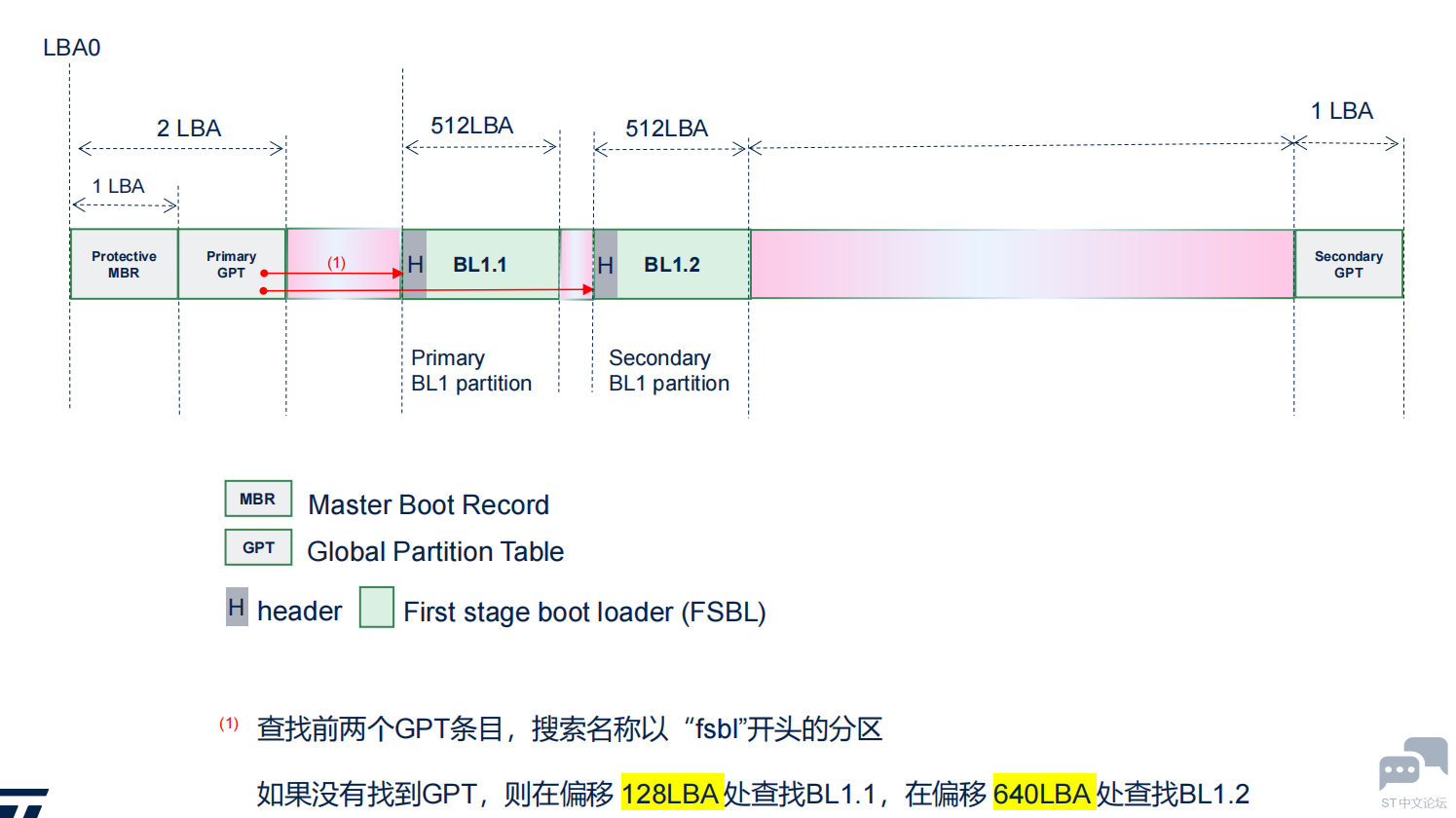

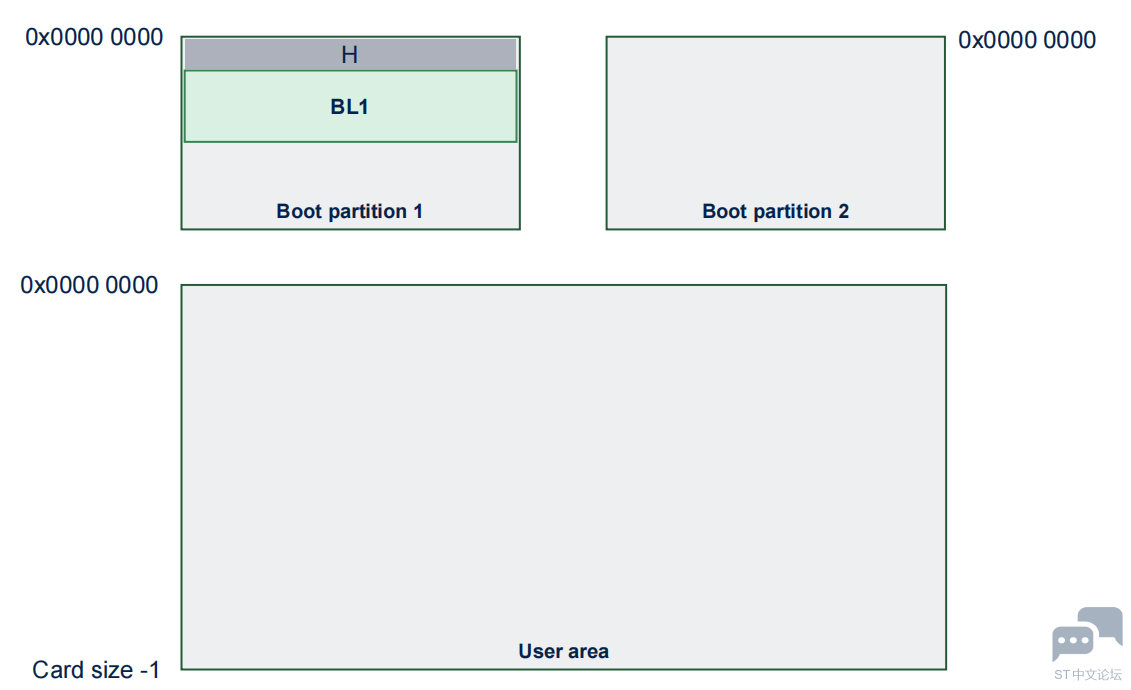

⑧eMMC 引导分区的使用

⑨SD卡启动

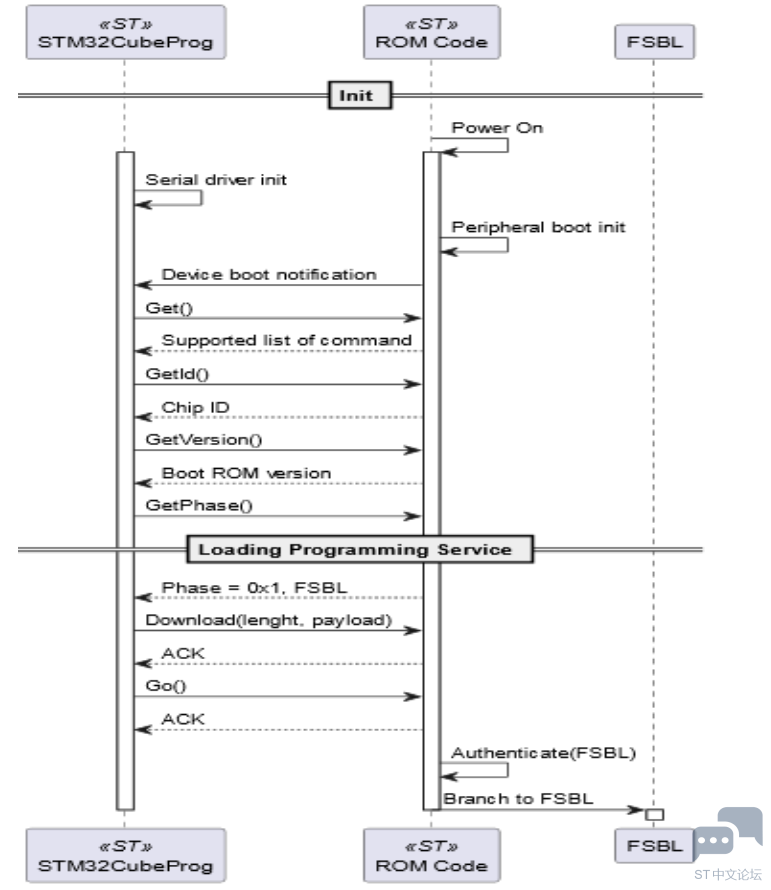

⑩UART / USART 启动

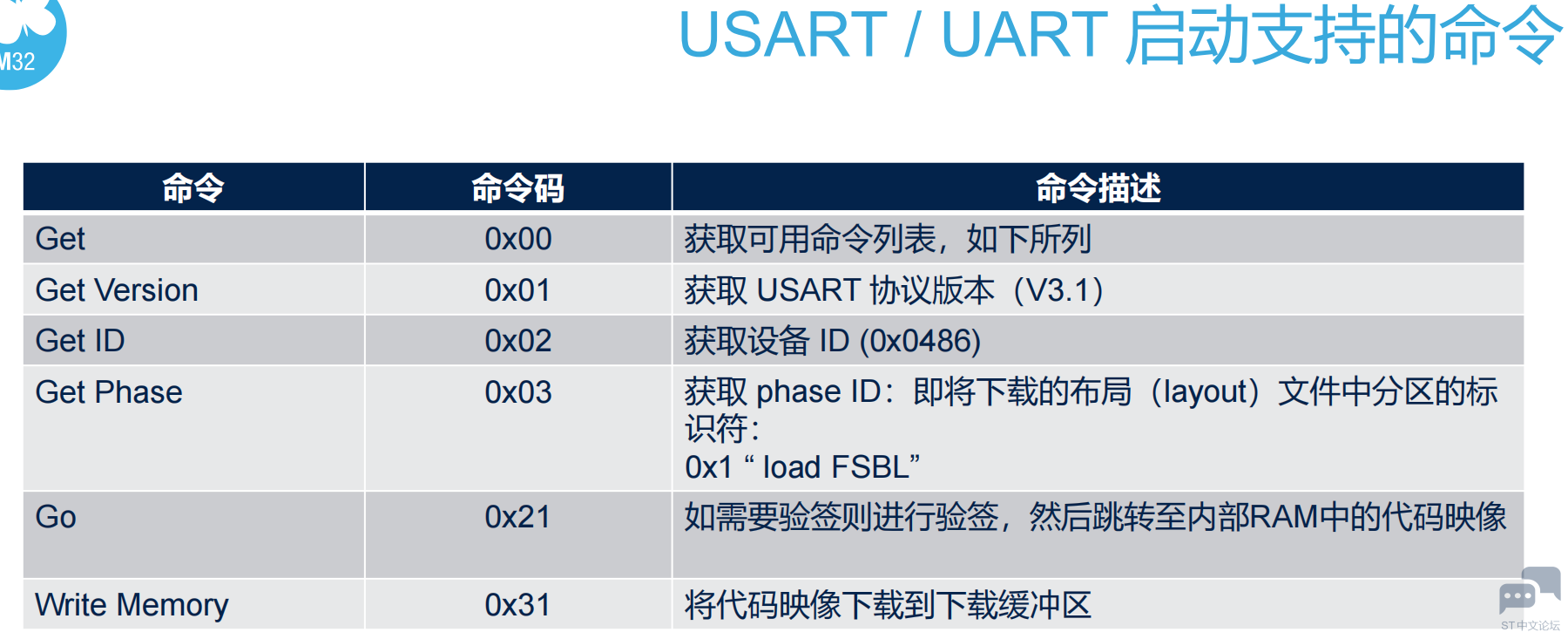

BootROM 代码中 UART / USART 的配置 • 自动波特率 • 如果上位机是STM32CubeProgrammer，配置如下: 波特率 = 115200 baud 9-bit data 偶 校验 1 起始位 1 停止位 • UART / USART 实例 : • 3实例 : USART1, USART2, UART4

⑪USB 启动

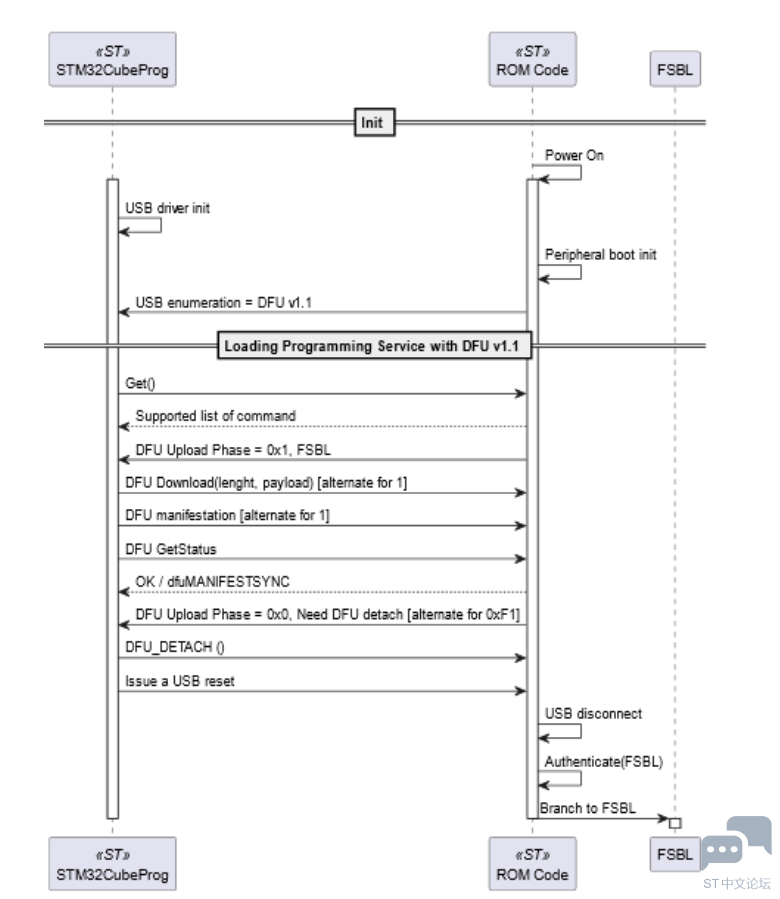

USB HW 实例 : OTG1 • USB Bootrom 支持 DFU 1.1 类 和 DFU 枚举 • idVendor : 0x0483 for "STMicroelectronics" • idProduct : 0xdf11 for "DFU 模式的STM 设备" • iSerial : 唯一设备标识符字符串 • iProduct : 产品字符串 “DFU in XX mode @Device ID 0x… , @ Revision ID 0x…” , XX could be HS (High Speed) or FS (Full Speed) • Alternate settings • 0, PhaseID 1 , 字符串描述符 : @FSBL/0x01/01512Kg” • 1, PhaseID 0xF1,字符串描述符: @virtual/0xF1/1512Ba” (GetPhase support)

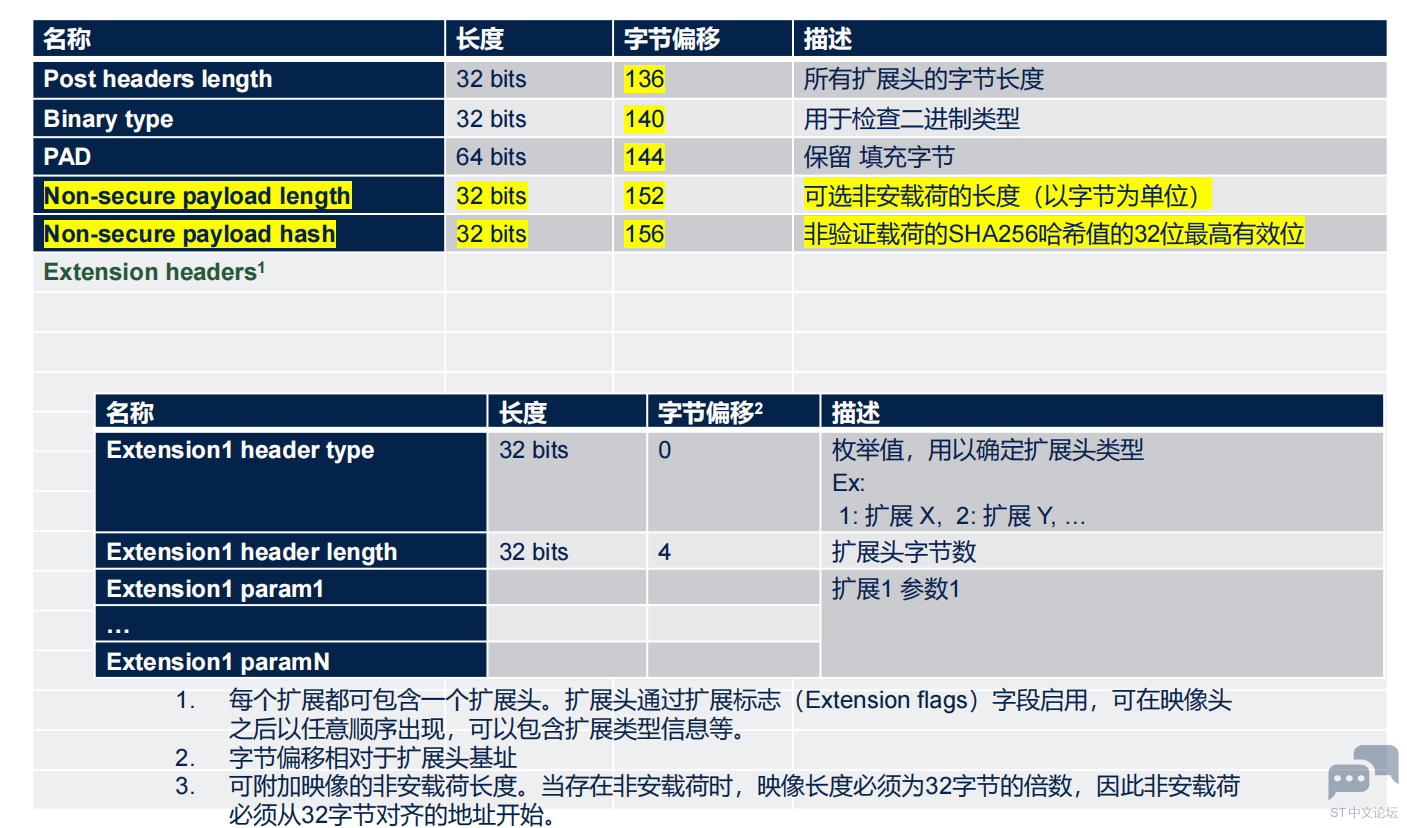

三、映像头

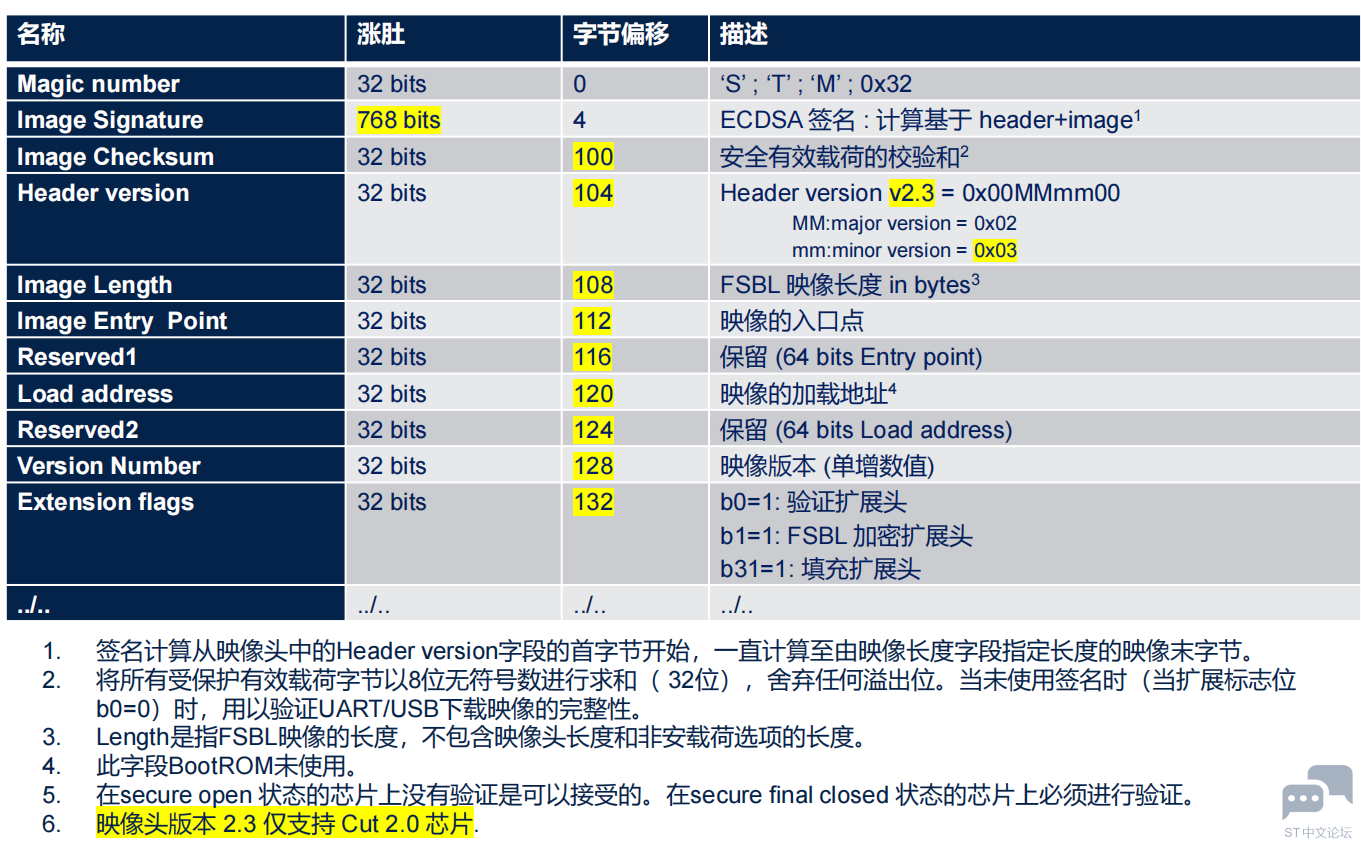

①基础头

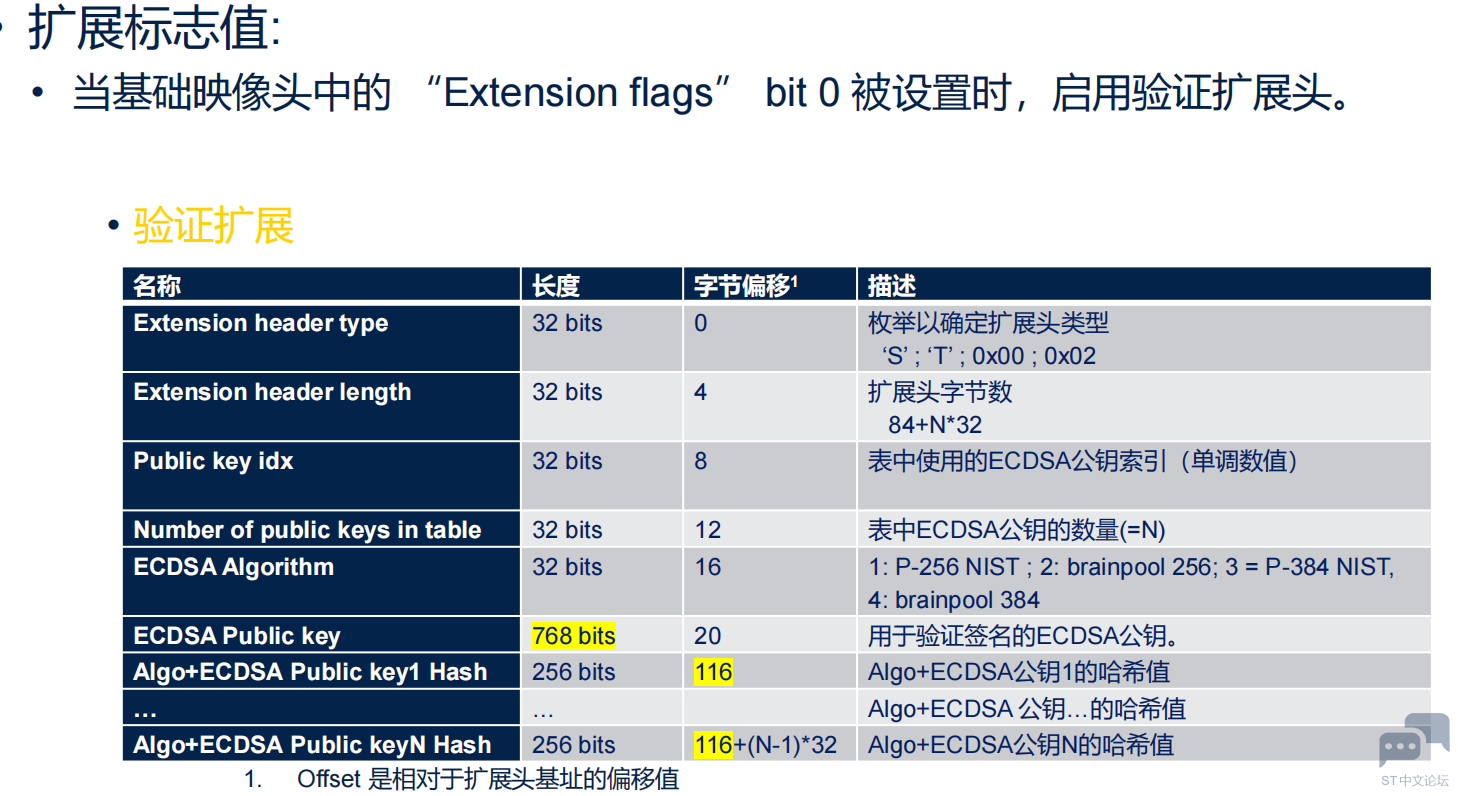

②验证扩展头

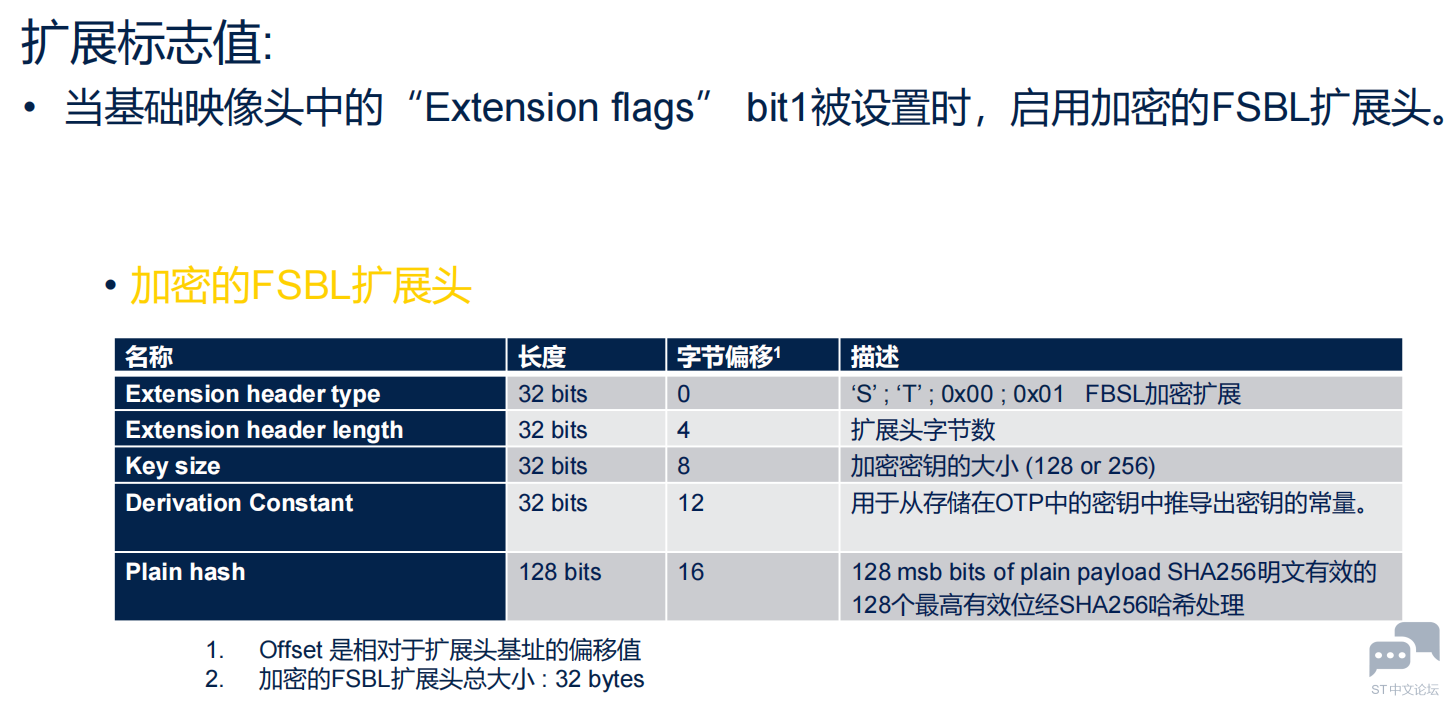

③FSBL 解密扩展头

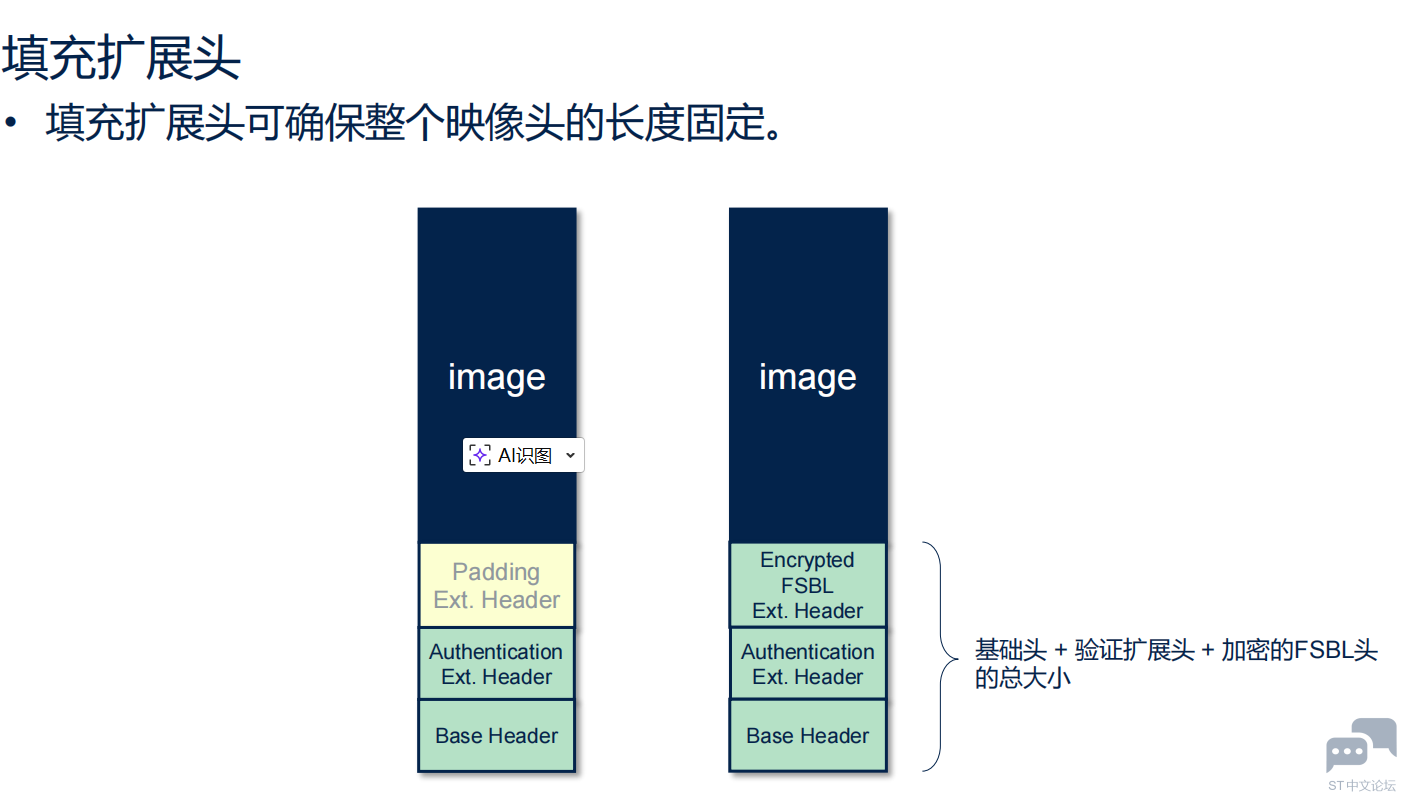

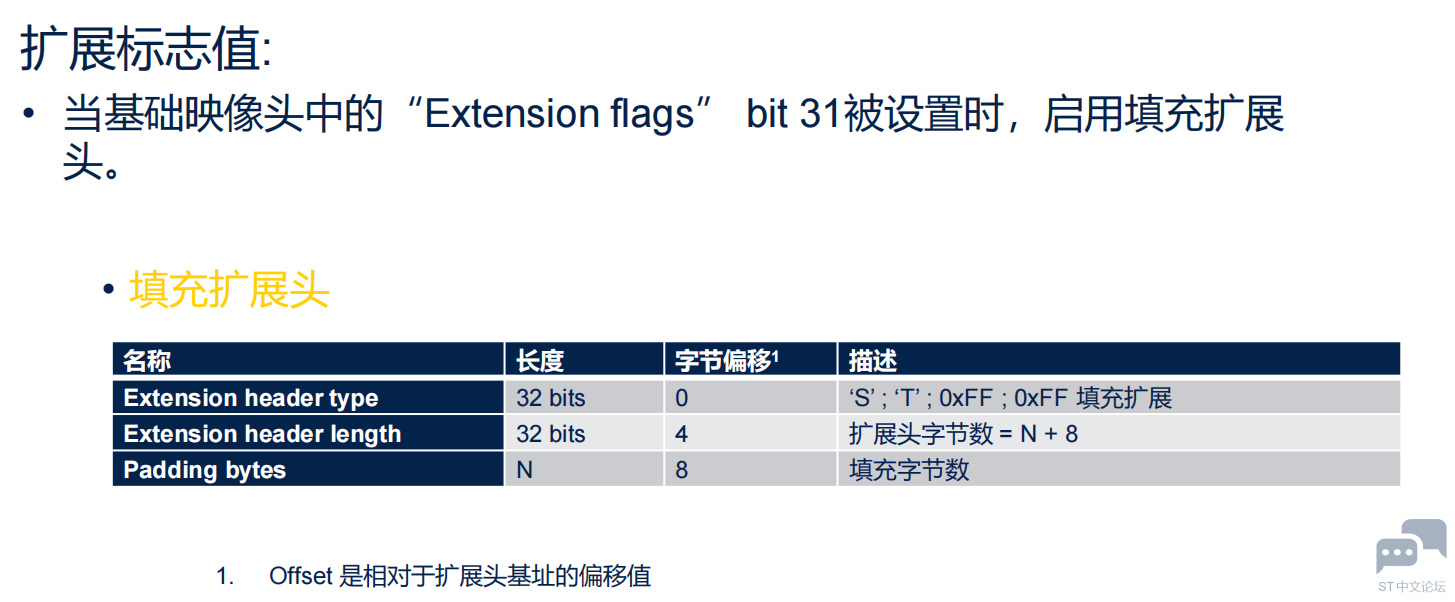

④填充扩展头
