文章简介:	随着USB PD3.1协议的普及，快充功率需求从传统的65W向更高功率等级升级，140W适配器已成为高端笔记本、专业设备及多设备充电场景的核心需求。氮化镓（GaN）作为第三代半导体材料的核心代表，凭借其宽禁带、高电子迁移率、低导通损耗的优势，成为突破传统硅基器件性能瓶颈、实现适配器高效化与小型化的关键。

随着USB PD3.1协议的普及，快充功率需求从传统的65W向更高功率等级升级，140W适配器已成为高端笔记本、专业设备及多设备充电场景的核心需求。氮化镓（GaN）作为第三代半导体材料的核心代表，凭借其宽禁带、高电子迁移率、低导通损耗的优势，成为突破传统硅基器件性能瓶颈、实现适配器高效化与小型化的关键。意法半导体（STMicroelectronics）推出的PowerGaN技术平台，针对性优化USB PD3.1 140W适配器应用，结合成熟的器件设计与量产能力，为快充行业提供了高可靠性、高性价比的解决方案。本文将基于ST PowerGaN相关技术文档，深入解析其技术特性、产品优势及在140W适配器中的应用价值。

一、GaN功率器件市场爆发，快充领域成核心增长极

全球GaN功率器件市场正处于高速增长阶段，据Yole Group行业数据预测，2024至2030年间，市场规模将保持42%的复合年增长率（CAGR），到2030年市场规模将接近30亿美元。

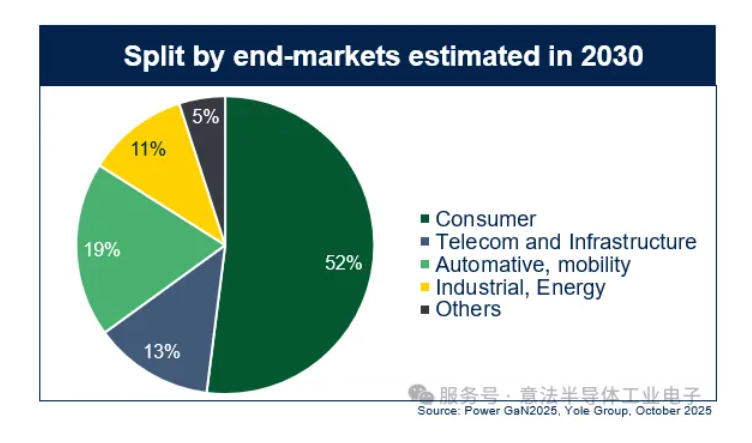

从终端应用市场分布来看，2030年各领域占比呈现明显分化：消费电子领域占比最高，达52%；汽车与移动领域占比19%，成为GaN器件的核心应用场景之一；通信与基础设施占13%，工业与能源领域占11%，其他领域占5%。

USB PD3.1协议的升级的推动下，消费电子领域的快充功率需求持续攀升，140W适配器作为衔接高端设备与高效充电的关键载体，正成为GaN技术落地的核心场景。相较于传统硅基适配器，GaN适配器可实现更高的效率、更小的体积，完美契合消费电子“轻薄化、高效化”的发展趋势，这也推动了GaN技术在消费快充领域的快速渗透。意法半导体凭借其在功率半导体领域的深厚积累，通过MasterGaN与VIPerGaN两大核心平台，已在快充领域实现广泛应用，积累了华为66W、联想100W、170W，古石科技等多个成功案例，验证了其GaN技术的成熟性与可靠性。

二、ST PowerGaN技术平台解析：核心优势与架构设计

2.1核心技术架构：基于p-GaN工艺的增强型器件

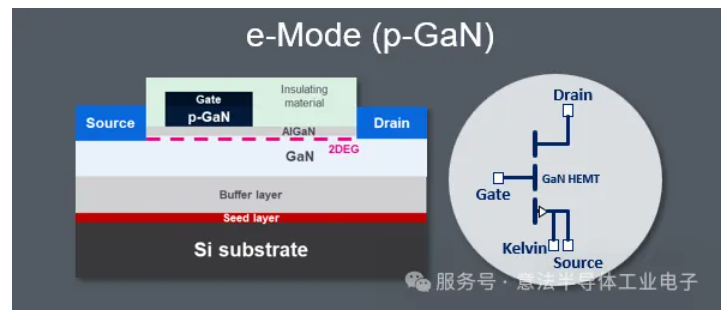

ST PowerGaN技术平台采用GaN-on-Silicon（硅基氮化镓）架构，基于p-GaN工艺实现增强型（e-Mode）常关器件，从根本上解决了传统GaN器件易误导通的行业痛点，提升了适配器应用的安全性与稳定性。其器件结构由Si衬底、缓冲层、种子层、GaN层、p-GaN层及绝缘层、栅极、源极、漏极组成，核心亮点在于引入了二维电子气（2DEG）结构与Kelvin Source（开尔文源极）设计。

二维电子气（2DEG）结构能够显著提升电子迁移率，降低器件导通损耗；Kelvin Source则通过独立的源极引出方式，优化栅极驱动性能，减少驱动回路的寄生电感与干扰，实现更精准的栅极控制，尤其适配高频开关场景。此外，ST PowerGaN采用垂直集成工艺，正在向8英寸晶圆制造升级，实现从GaN外延生长到功率器件封装的全流程自主可控，不仅提升了器件性能一致性，更保障了供应链的稳定性，这也是其区别于其他厂商的核心竞争力之一。

2.2器件规格与封装：适配140W适配器的多元化选择

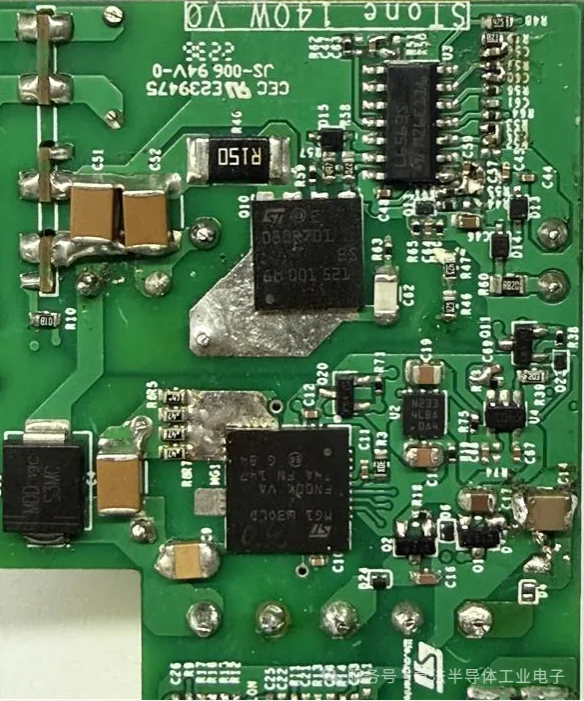

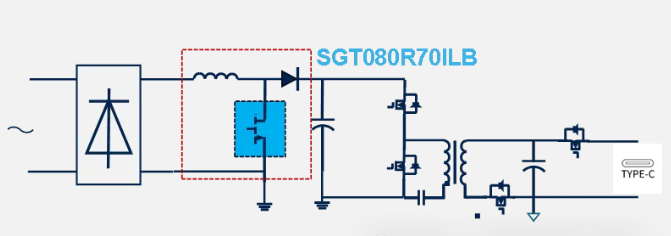

ST PowerGaN器件均支持700V击穿电压（BV），覆盖不同导通电阻（RDS max）与栅极电荷（Qg）规格，可根据140W适配器的拓扑设计与功率需求灵活选型。其中，适配USB PD3.1 140W适配器的核心器件为SGT080R70ILB，该器件属于量产阶段产品，具备700V耐压、典型值60mΩ导通电阻、29A电流承载能力，适合临界模式CrM PFC，是140W适配器的核心功率器件。

在封装形式上，ST PowerGaN提供DPAK、PowerFLAT5x6、PowerFLAT8x8、TOLL四种封装类型，兼顾不同适配器的体积需求与散热设计。其中，PowerFLAT8x8封装的SGT080R70ILB，凭借紧凑的封装尺寸，可有效缩小适配器体积，同时优化散热性能，适配小型化140W快充适配器的设计需求；TOLL封装则更适合对散热性能要求较高的大功率场景，保障器件在满负荷运行时的稳定性。

除SGT080R70ILB外，ST PowerGaN还提供多个规格的器件选择，从350mΩ到70mΩ导通电阻全覆盖，栅极电荷（Qg）从1.5nC到8.5nC不等，涵盖量产、NPI（新产品导入）及ES（工程样品）等不同阶段，满足各种功率等级适配器从研发到量产的全流程需求。

三、USB PD3.1 140W适配器的PowerGaN应用实践

3.1核心器件选型与性能表现

ST PowerGaN针对该场景推出的SGT080R70ILB器件，完美适配140W适配器的功率需求，其核心性能优势体现在以下方面：

增强型常关特性：采用p-GaN工艺，实现零栅压关断，避免误导通风险，提升适配器工作安全性；
高频开关能力：具备极高的开关速度与极低的极间电容，可适配高频拓扑设计，减少开关损耗，同时缩小磁元件体积，实现适配器小型化；
极低电容
Kelvin源极设计：优化栅极驱动性能，降低驱动损耗，提升器件开关一致性，适配140W满负荷运行需求；
零反向恢复电荷：相较于传统硅基二极管，GaN器件无反向恢复损耗，进一步提升适配器能量转换效率；
ESD防护：内置ESD safeguard（静电防护）功能，提升器件抗干扰能力，延长适配器使用寿命。

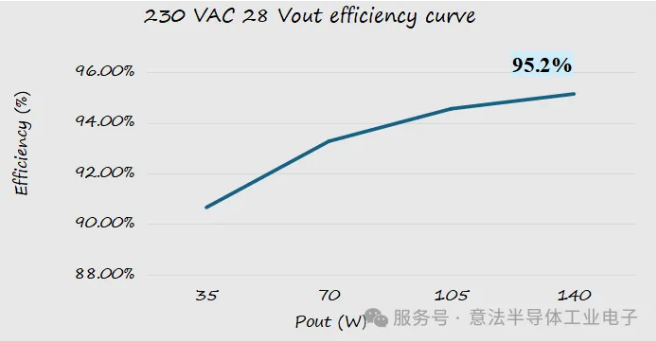

从实际测试数据来看，采用SGT080R70ILB器件的140W适配器，在230VAC输入、28V输出条件下，效率曲线表现优异：输出功率从35W提升至140W的过程中，效率始终保持在90%以上，最高效率可达95.2%，远超传统硅基适配器的效率水平，能够有效降低能耗，符合全球能效标准要求。同时，极低的导通损耗与开关损耗，使得适配器在满负荷运行时的温升显著降低，无需额外增加大型散热片，进一步缩小了适配器体积。

四、ST PowerGaN的市场竞争力与未来展望

在GaN快充市场竞争日益激烈的背景下，ST PowerGaN凭借三大核心竞争力占据优势地位：一是技术壁垒，基于p-GaN工艺的增强型器件设计，配合垂直集成的8英寸晶圆制造工艺，实现器件性能与一致性的双重提升；二是产品矩阵，覆盖不同规格、不同封装的PowerGaN器件，适配从65W到140W及以上的快充场景，满足多样化客户需求；三是供应链优势，全流程自主可控的生产体系，保障了产品供应的稳定性与及时性，同时降低了客户的研发与量产风险。

从产品规划来看，ST PowerGaN正持续推进技术升级与产品迭代，意法半导体凭借其成熟的PowerGaN技术平台、丰富的产品矩阵与可靠的供应链保障，将持续赋能快充行业升级，为终端用户提供更高效、更小巧、更可靠的充电解决方案，推动快充行业进入“GaN主导”的新纪元。
