一个项目需要与上位机串口通讯交换数据:，
" C( w  M, b  o# G7 {( ]$ a芯片型号:STM32F407VG，
系统时钟：外部晶振8MHZ，倍频到168MHZ；
固件库：STM32F4xx_DSP_StdPeriph_Lib_V1.8.0\Project\STM32F4xx_StdPeriph_Examples、USART\USART_Printf；
编译、执行，结果发现串口发送和接收数据都是乱码；
故障分析：
9 `+ x, q8 o4 i( ^查阅固件库中system.stm32f4xx.c关于时钟配置：
7 y* g, g. p; L. q  E) ^3 _/* PLL_VCO = (HSE_VALUE or HSI_VALUE / PLL_M) * PLL_N */
  ^; E# O2 B6 ]% M6 }3 r#define PLL_M      25
4 O( I% O$ \7 `9 ^. O
可知STM32F40xxx/41xxx在固件库的默认配置:
HSE Frequency(Hz)  :   使用外部25MHZ晶振;
( e. _% [. @$ e: `System Clock source:  PLL (HSE)，
SYSCLK                    :  168MHZ.
PLL_M                     ：25
PLL_N                     ：336
/ d& J- s/ r5 f6 B: U" L' V# nPLL_P                     ：2
; {) U0 C# L! n2 cPLL_Q                    ：7
4 [# g& {2 ?: k0 [
  v6 K( b8 x% v4 f  B由于实际使用的晶振为8MHZ，按照默认的时钟配置当然无法得到正确的波特率，从而导致串口通讯失败。

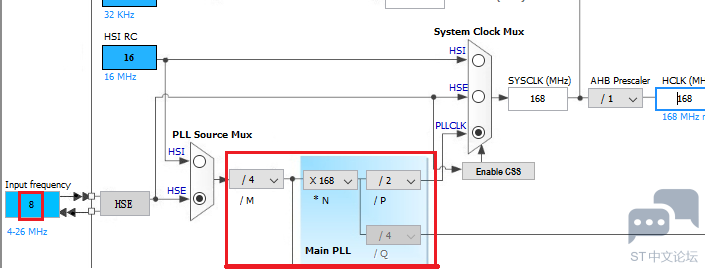

  w8 C5 r: j; S& P. R& e借助STM32CubeMX，可以方便地配置系统时钟：

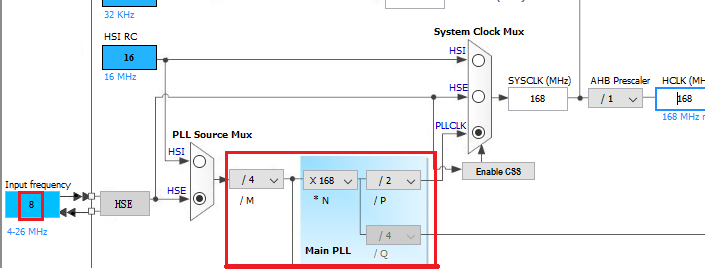

) B( X  X: \8 q& Z! l' T2 S& @& u根据上图配置系统时钟所需正确参数：
7 E; [- w5 K; N+ KM=4      PLL_M
N=168  PLL_N
4 B) _- R, ^( t( X* \; [8 TP=2      PLL_P
Q=4      PLL_Q
* M- @4 q  W! u1 d3 p; A0 z4 L, B
接下来修改固件库中相关文件：

+ A1 B' n) z9 f" {; L0 `9 }8 W修改stm32f4xx.h

1. 在70行定义芯片型号：

2.
   : c& [2 v9 R+ n6 A) ^. i
3. #define STM32F40_41xxx
   8 T8 K) v* G- \% C, x3 }
4.
   & y7 M. v' E; D: C" x
5. 在144行定义晶振频率
   2 s5 a2 X( Z0 a9 h* A
6.

7. #define HSE_VALUE    ((uint32_t)8000000)

8.
   2 g- }% ^4 ^! f$ k" d
9. 修改system_stm32f4xx.c

10. #define PLL_M     4
    8 p) I# v6 u% k: f1 z7 \! p6 f3 a
11. #define PLL_Q      4

12. #define PLL_N     168

复制代码

/ i( E' B9 N6 }& @3 p

: [) B% R) V0 V; _串口代码请参考ST官方的，就不贴出来了。经过以上修改，编译运行，已经能够正常进行串口通讯了。
总结：在使用ST传统固件库开发产品过程中，当目标板使用与ST固件库默认值不同的外部晶振时，不能一味拿来就用。应该认真阅读ST官方关于固件库的说明，及时修改相关参数，才能避免多走弯路。
