1 STM32U新进驻的新开发板Arduino UNO Q

最近比较热的一款开发板就是Uno Q,对。就是哪个高通收购arduino后的新味道，高通的老标清清楚楚

不过，反过来就是stm32的天下

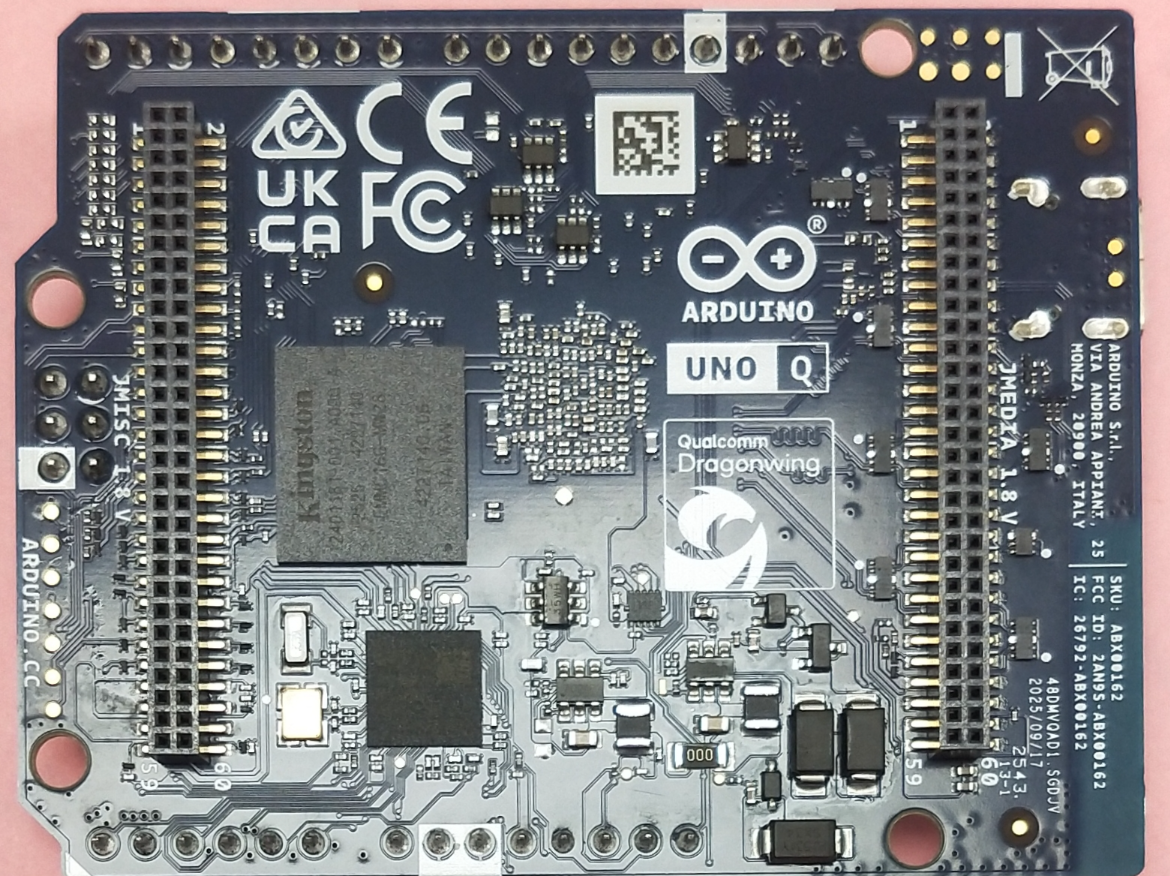

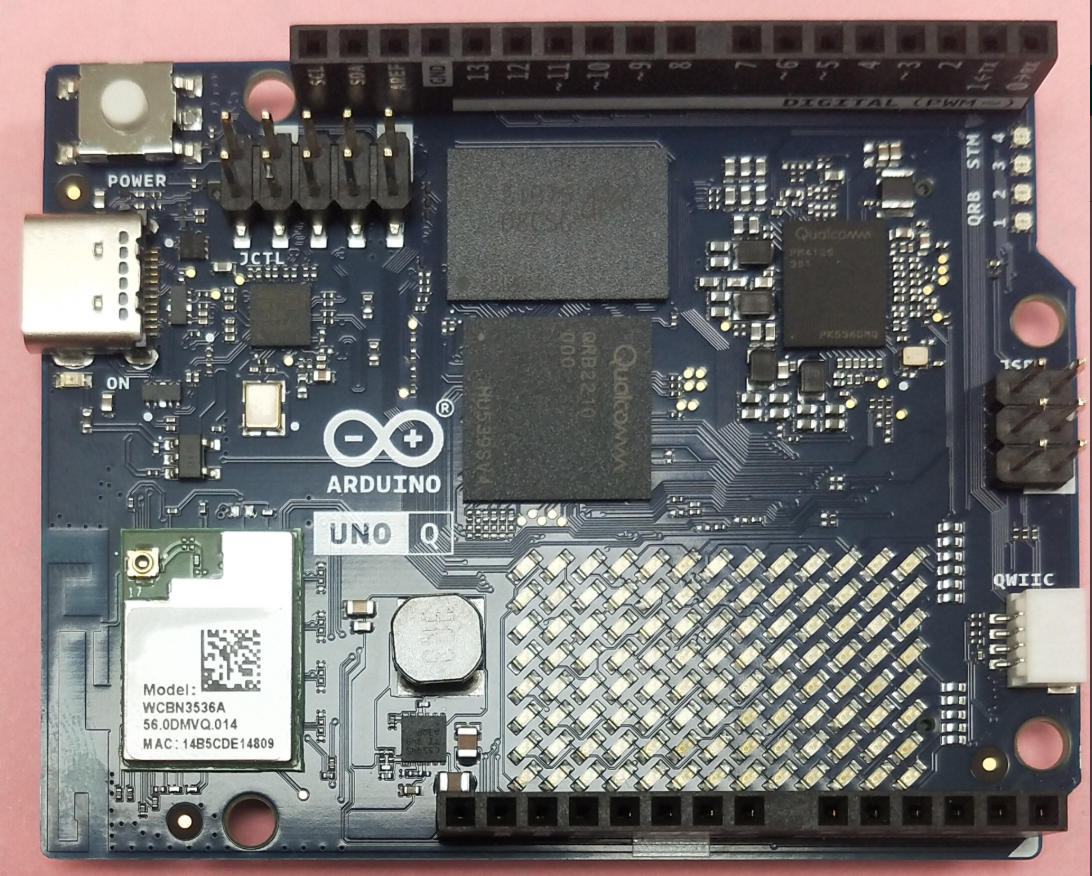

其实，Arduino UNO Q 是双核心混合架构开发板 ，分为两大独立运算单元：

MPU 高性能处理器 ：高通 QRB2210（四核 Cortex-A53@2GHz，运行 Debian Linux），负责 AI 视觉、视频、Python、网络、大算力、图形界面等高延迟容忍任务；

MCU 实时控制器（本文重点）：STM32U585 （Cortex-M33@160MHz，运行 Zephyr 实时 OS+Arduino Core），负责硬实时 IO、传感器采集、电机控制、时序精准控制、低功耗外设，兼容传统 Arduino UNO 扩展盾板；两者通过官方 Bridge RPC 协议双向通信，Linux 下发指令、MCU 返回硬件实时数据，分工互不干扰。

2 STM32U585 核心硬件参数（UNO Q 内置 MCU）

2.1 内核与存储

处理器：Arm Cortex-M33 32 位内核，最高 160MHz，内置FPU 浮点运算单元 、DSP 指令集、硬件 TrustZone 安全加密内核Arduino

Flash：2MB 片内程序闪存

SRAM：786KB 高速内存

实时系统：预装 Zephyr RTOS，上层兼容标准 Arduino C++ 开发语法，无需手动写底层寄存器

2.2 安全与低功耗核心特性

TrustZone 隔离安全 / 非安全代码区；

硬件 AES、SHA、ECC 加密、真随机数发生器 TRNG；

闪存读保护、代码加密、防固件篡改，适合工业 IoT、门禁、设备加密场景。池供电便携传感器设备；

3 STM32U585 在 UNO Q 上对外暴露的硬件外设功能

3.1 通用 IO 与模拟采集（兼容经典 UNO 引脚）

总 IO 资源：47 路 MCU 专用 GPIO（22 路标准 UNO 排针 + 25 路 JMISC 扩展高速引脚），全部 3.3V 电平

ADC 模数转换：多路 12 位高精度 ADC，对应 A0~A5 模拟输入，0~3.3V 采样，用于电压传感器、电位器、光敏 / 热敏电阻；

PWM 输出：多路硬件定时器 PWM，6 路标准 UNO PWM 引脚，精准控制舵机、LED 调光、直流电机调速；

8×13 板载蓝色 LED 矩阵：由 STM32 直接驱动，无需占用 MPU 算力，做状态指示灯、简易点阵动画。

3.2 标准通信总线（全部由 STM32 硬件控制器实现）

总线类型	硬件资源与功能
UART 串口	多路硬件 USART，硬件流控，串口传感器、蓝牙模块、GPS、RS485
I2C / I3C	两路硬件 I2C + 独立 Qwiic I2C 接口（A4/A5），驱动 OLED、陀螺仪、温湿度传感器；I3C 高速总线兼容新型数字传感器
SPI	高速硬件 SPI，外置 SPI Flash、LCD、无线射频模块、高速 ADC
CAN FD	硬件 CAN 控制器，工业总线、小车电机驱动、多设备组网通信，不过不是在通用的接口，而是在那个专用的JMISC卡口上
PSSI	并行同步高速接口，高速外部采集模块

3.3 定时器、中断、DMA 实时控制

多组高级 / 通用硬件定时器：支持输入捕获（测脉冲频率、超声波测距）、输出比较、互补 PWM、死区控制；

硬件 DMA 直接内存访问：数据收发无需 CPU 干预，高速采集传感器、串口大量数据不丢包；

外部中断 IO：所有 GPIO 可配置边沿触发中断，快速响应按键、红外、外部触发信号，微秒级响应延迟。

4 板载外设控制

4 路独立 RGB 用户 LED，程序可独立调色、闪烁；

Qwiic 一键插接 I2C 接口，免焊传感器模组；

标准 UNO 扩展排针，完美兼容所有传统 Arduino Shield 电机、传感器、驱动扩展板；

电源管理：MCU 负责板载 5V/3.3V 外设供电开关、电流检测、低功耗唤醒逻辑。

5 STM32 MCU 与高通 MPU（Linux）协同工作机制

通信链路 ：

片间高速 RPC Bridge 通道，Linux（Python） ↔ STM32 Arduino 程序双向调用，这个在开发的过程是叫bridge的功能；

开发模式：

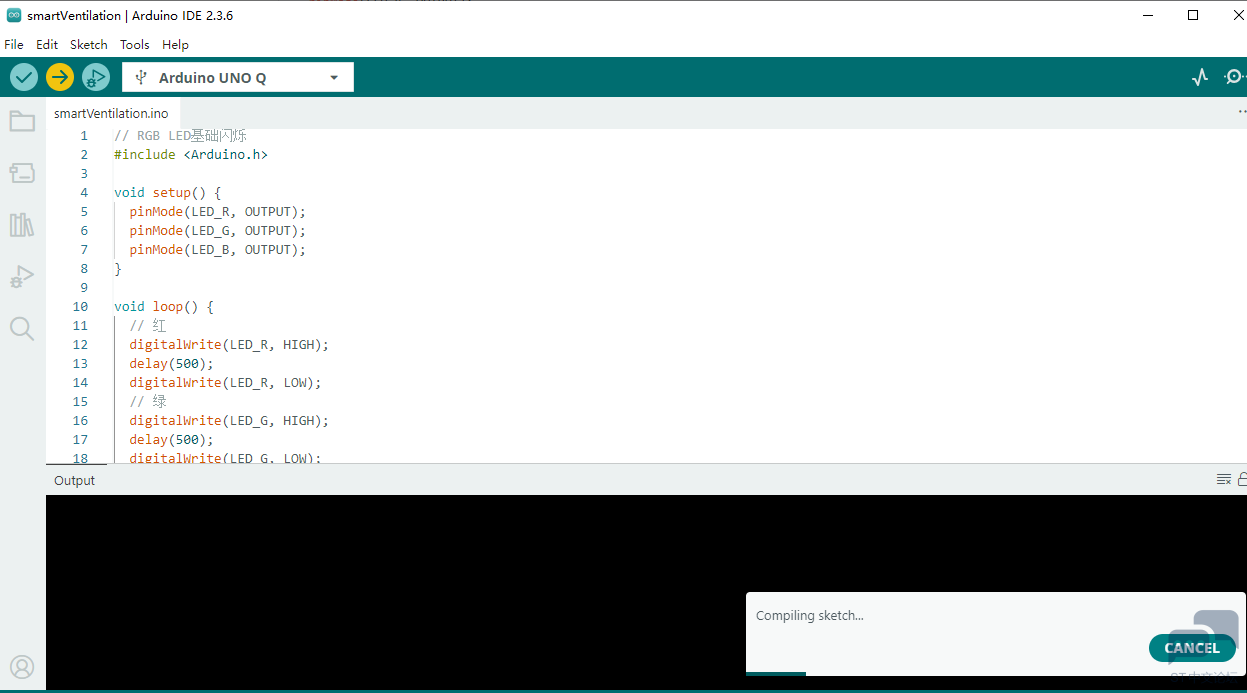

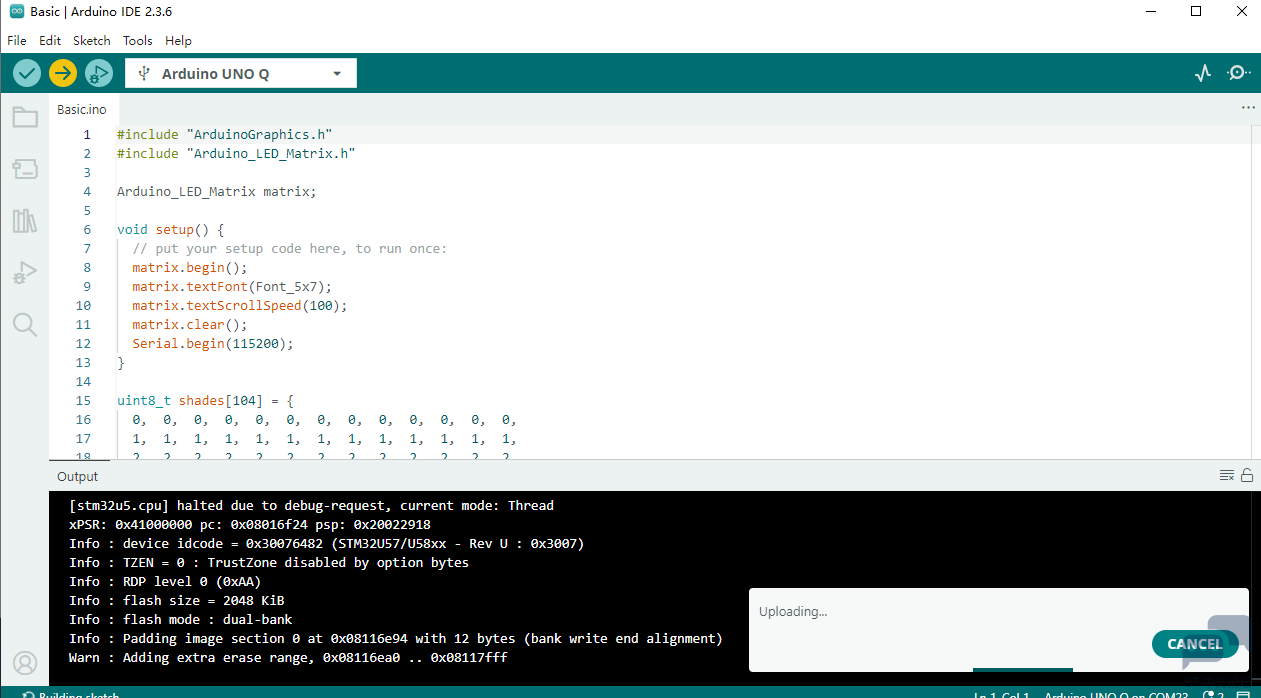

单独开发 STM32：使用 Arduino IDE 编写 Sketch，直接操作所有 IO、外设，和普通 Arduino 用法一致；

混合开发：Linux Python 代码调用 MCU 接口，实现 “AI 视觉 + 实时电机控制” 一体化项目。

6 小结一下

这个UNO Q就是一个套壳的UNO，但是就穿了一身衣服，功能大大的强大不少。不过在这个坛子里，就只玩stm32U5。其实还是依然强大，这也难怪高通选了作为双核芯片。

开发用什么呢？还是懒人神器arduio，这个可以直接安装的开发板，毕竟高通已经是大佬了。

后面就深入的体验一下。
