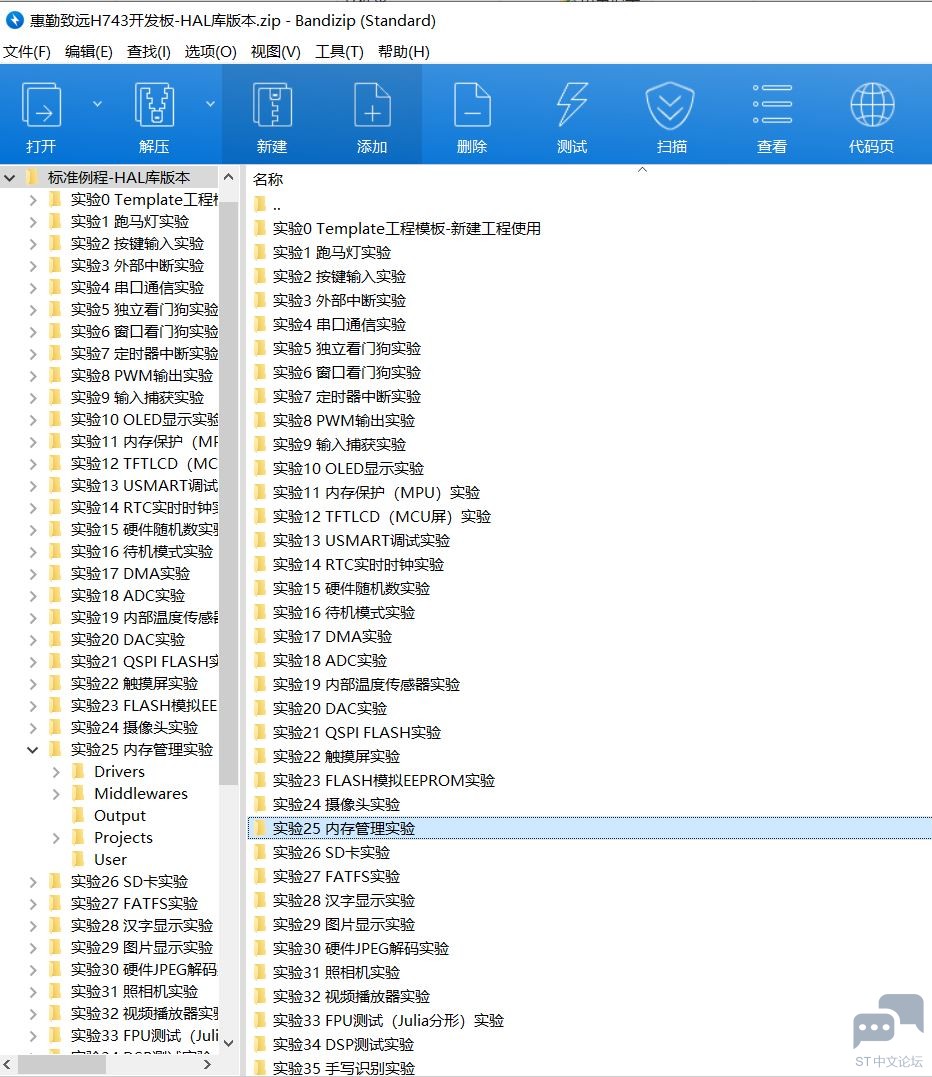

在上一帖的内容中,我使用外部sct文件的方式来链接STM32H743VI片内的RAM空间,想要利用0x30000000开头的SRAM12区和0x20000000开头的DTCM区,但是并不顺利,缓存数组是强制指定到SRAM12区没错,但是没法生效,使得LVGL相关初始化代码跑不起来。在参考了惠勤致远的厂家例程后,将此问题成功解决,目前已经可以利用STM32H743VI片内SRAM12和DTCM空间了,共计300K出头的空间,将STM32H743VI片内资源进一步充分利用。

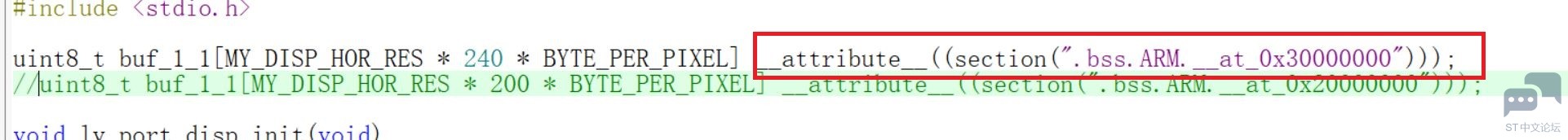

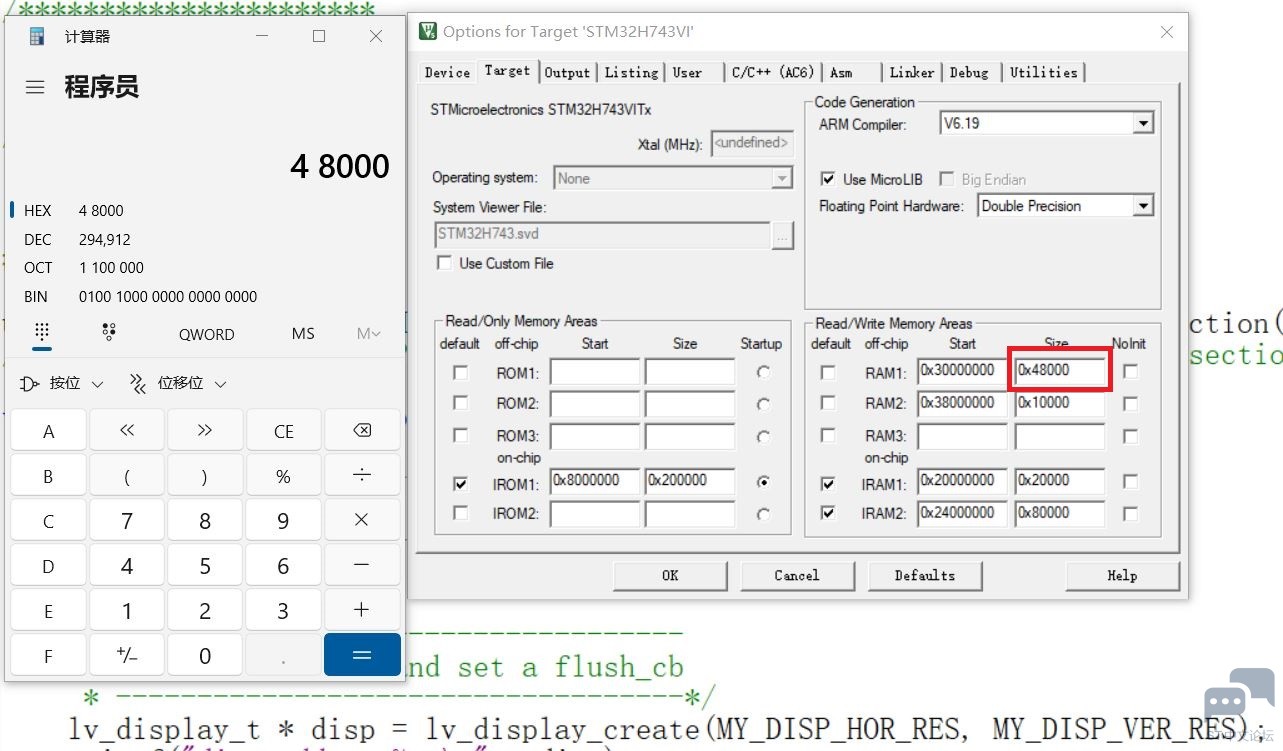

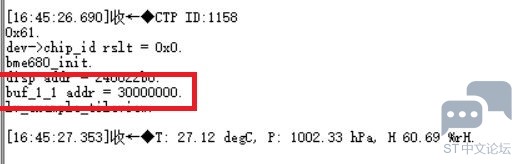

解决方法:使用AC6编译器时,指定缓存内存地址需要用指令:: l& }& @- E$ i+ Q$ j2 v% ~ __attribute__((section(".bss.ARM.__at_0x30000000")));* }( Q7 P) p& W " B0 q1 W4 F2 e; G7 \3 c$ K 只有这样才能被AC6编译器识别到并添加进汇编指令中。另外,SRAM123总计的空间为0x48000大小也就是294912字节,但是这是把SRAM3也算进去的,实际上要扣掉SRAM3的空间,也就是262144字节,所以给buf_1_1分配480*240*2字节就刚刚好:3 ^: x$ a4 F7 w) s

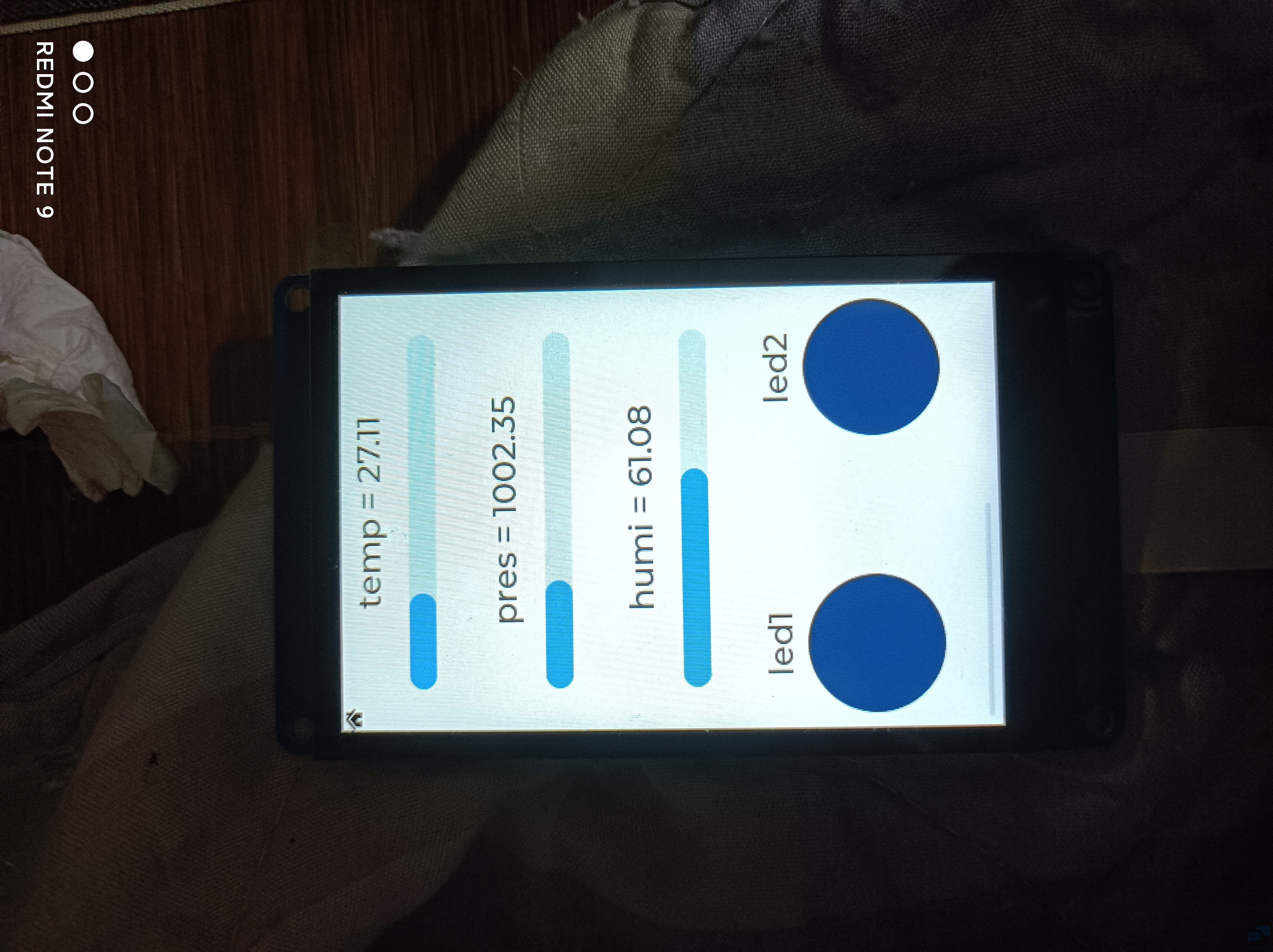

LVGL程序正常运行:# m" Y) U4 J6 q2 a* }- T" X

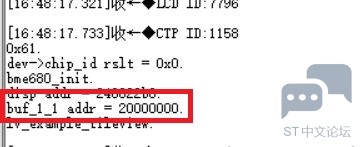

9 W4 t" d% a V# u' E DTCM的空间为131072字节,所以给buf_1_1分配480*100*2字节:' Z S4 \* F/ Z+ n: \9 X0 ^/ ~" n4 z
LVGL程序也能正常运行:
完全胜利!( x- V4 A8 Y7 ~ A1 {' a5 ~ + r" C" d7 c. E1 A& Q |
