STM32L562DK探索板——初试显示汉字

[复制链接]
老牛洋车 发布时间:2026-7-23 12:22

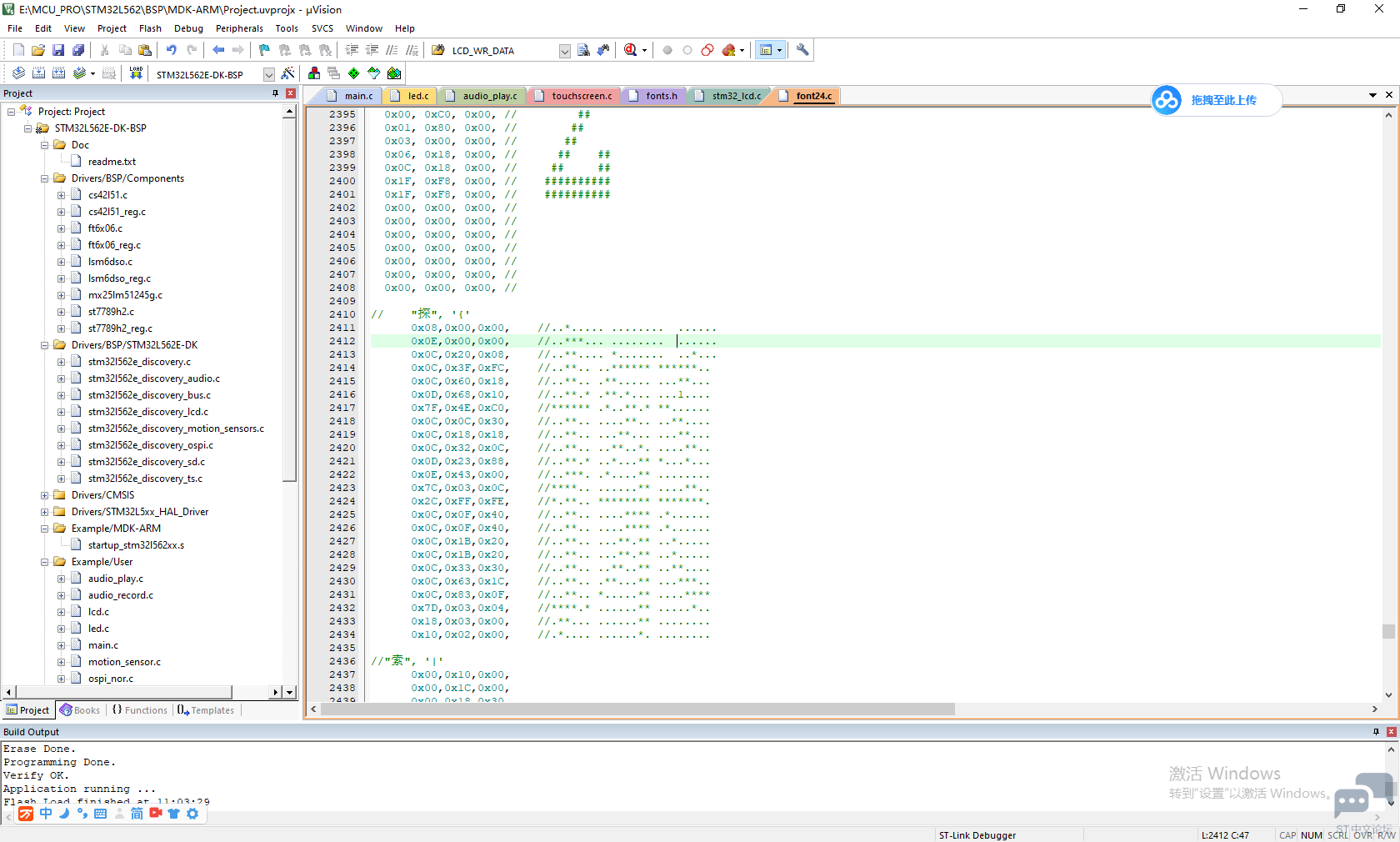

在官方提供的BSP例程中,字符显示本身就有分别显示8、12、16、20和24点阵ASCII字符的函数,所以我就尝试利用官方现成的函数来显示有限的汉字。首先找到其字库文件,这些字库文件不是通常以.h标识的头文件,而是以.c为后缀的C文件,同样是通过include包含进来。分析了一个字符,了解到其结构是横向高位在前、从左到右、从上到下的结构,于是便在字模生成软件中生成了24*24点阵的几个汉字的字模。如何在程序中调用这几个汉字字模呢?思考后决定用最简单的办法,即用生成的三个“探索板”字模替换原字库末尾不常用的“{|}”三个字符:
9 ^$ H( B! V5 H# l( q0 T7 I9 e Font1.png 8 [1 h) s& }" S; G7 }( n8 i
# |5 C5 I! M& G

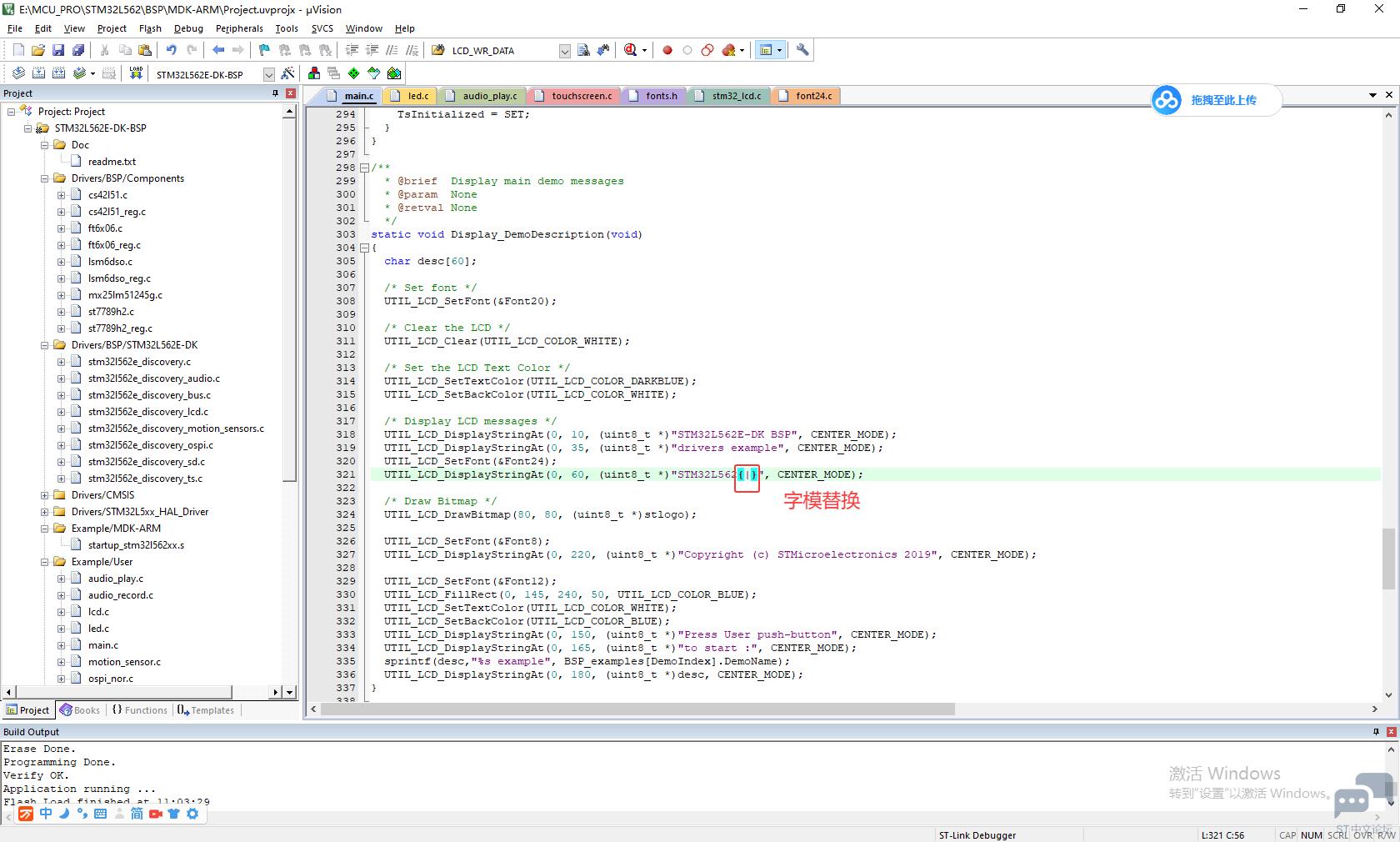

然后在界面显示中添加代码,如下图:
9 _1 R, P- M. R+ S- N7 T
5 @8 q& |& h  i- J( Y7 e Font2.png + c, G* Q7 ~8 I4 k0 o  c, N/ W

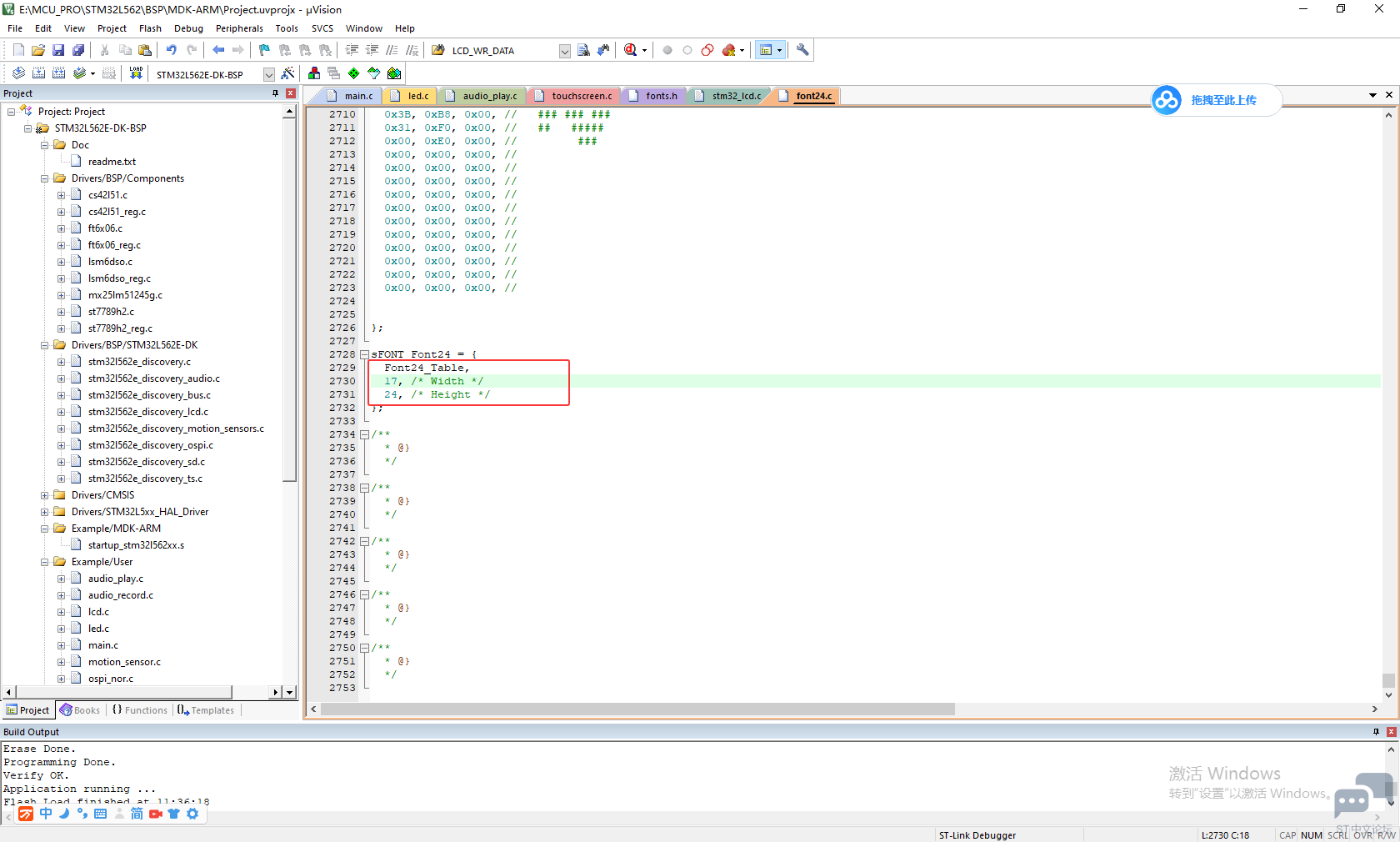

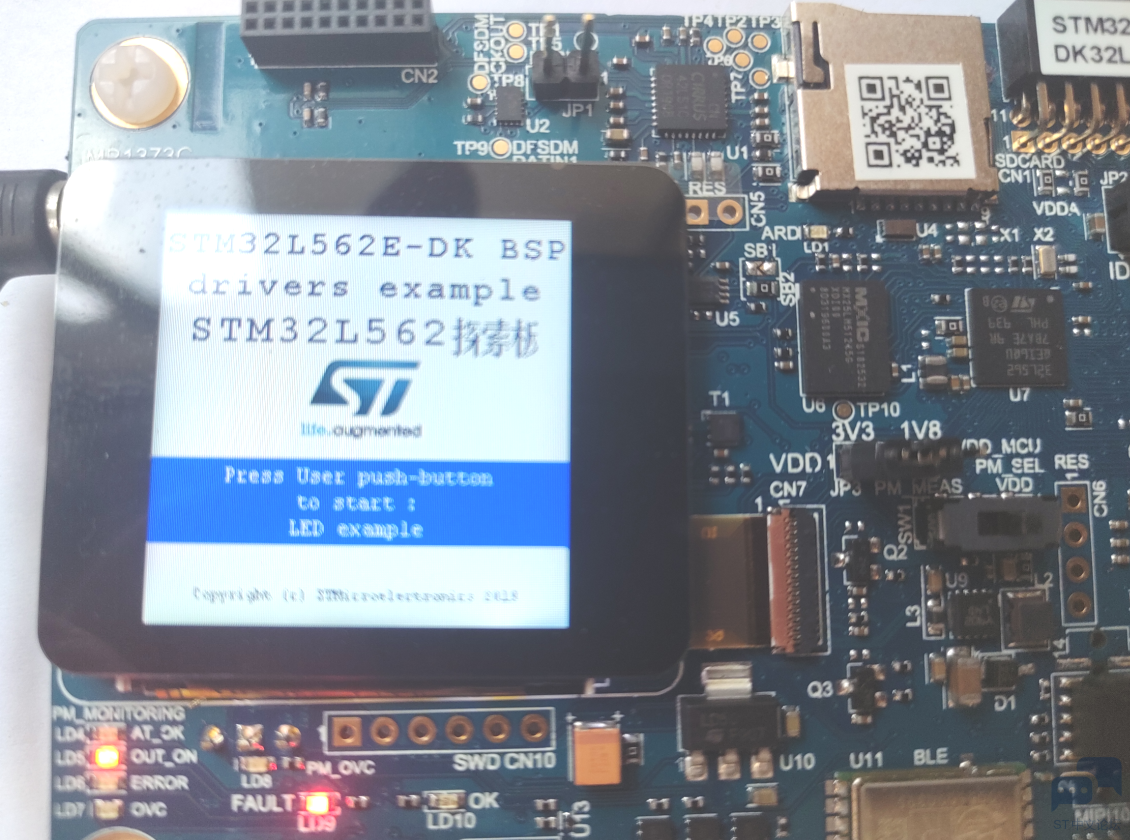

2 g: w5 o* l! @编译下载后发现显示效果不佳,汉字的后几列没有显示出来。仔细一看说明才知道其24点阵实际上只显示24*17点阵,后面的7列不显示(因为ASCII码显示宽高相同的话字型不美观)。
. h9 u- G) P2 P, N  w
( l' e6 b2 {8 r" T  O5 z  F2 C Font4.png
; |- i9 D* l. _7 f. c! c  }8 ?, g3 N& ~% A# e

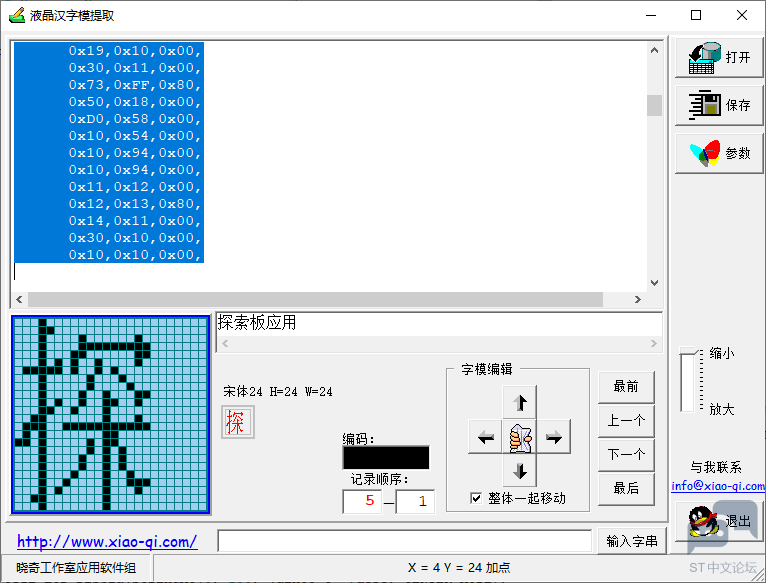

考虑到若修改显示函数的话太麻烦,只能修改字模才更方便些,于是只好回到字模生成软件里来修改字模:
# g' R  K' C& a% N! @6 y6 O( i Font3.png $ ^4 J) \% j/ w9 x
/ j4 k6 E$ }" u) R# x2 N5 P

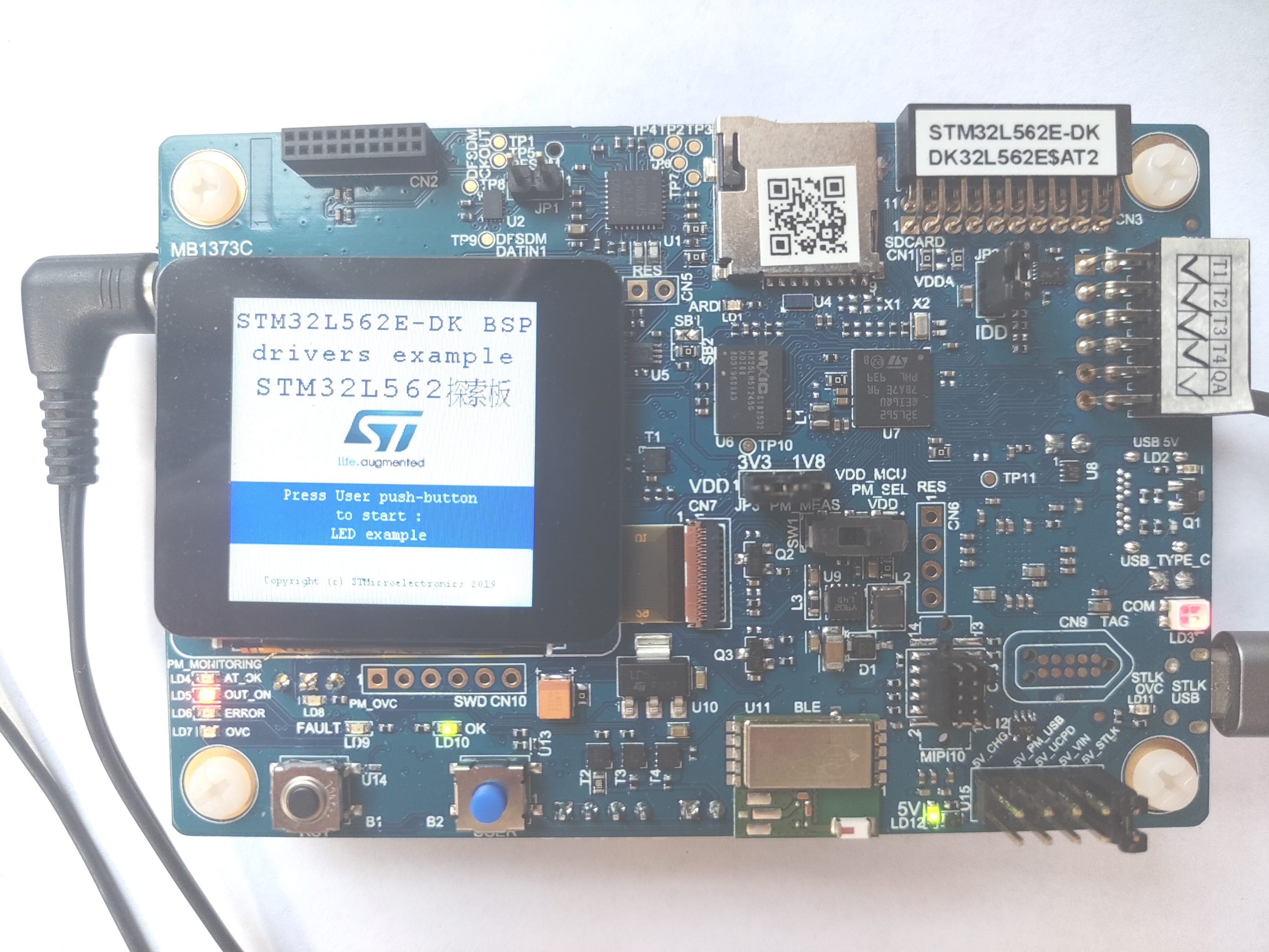

字模修改完成后再编译下载,勉强可以显示出汉字了:
% E- ]* F/ N' k Font6.jpg
0 G, \; K7 T0 u0 I
+ w1 q$ g/ T: B9 U这个试验没有太多的实用价值,因为要增加显示的汉字就要对应减少原来的ASCII字符,所以显示汉字的数量杜极其有限。另外字模生成软件中没有24*17点阵的模板,全靠手工修改字模效率很低,不实用。下一步再添加对应的字符显示函数试试看。" e7 F0 k" x0 n, i$ g
