M24LR-discovery的初探

[复制链接]
老牛洋车 发布时间:2026-8-11 10:30

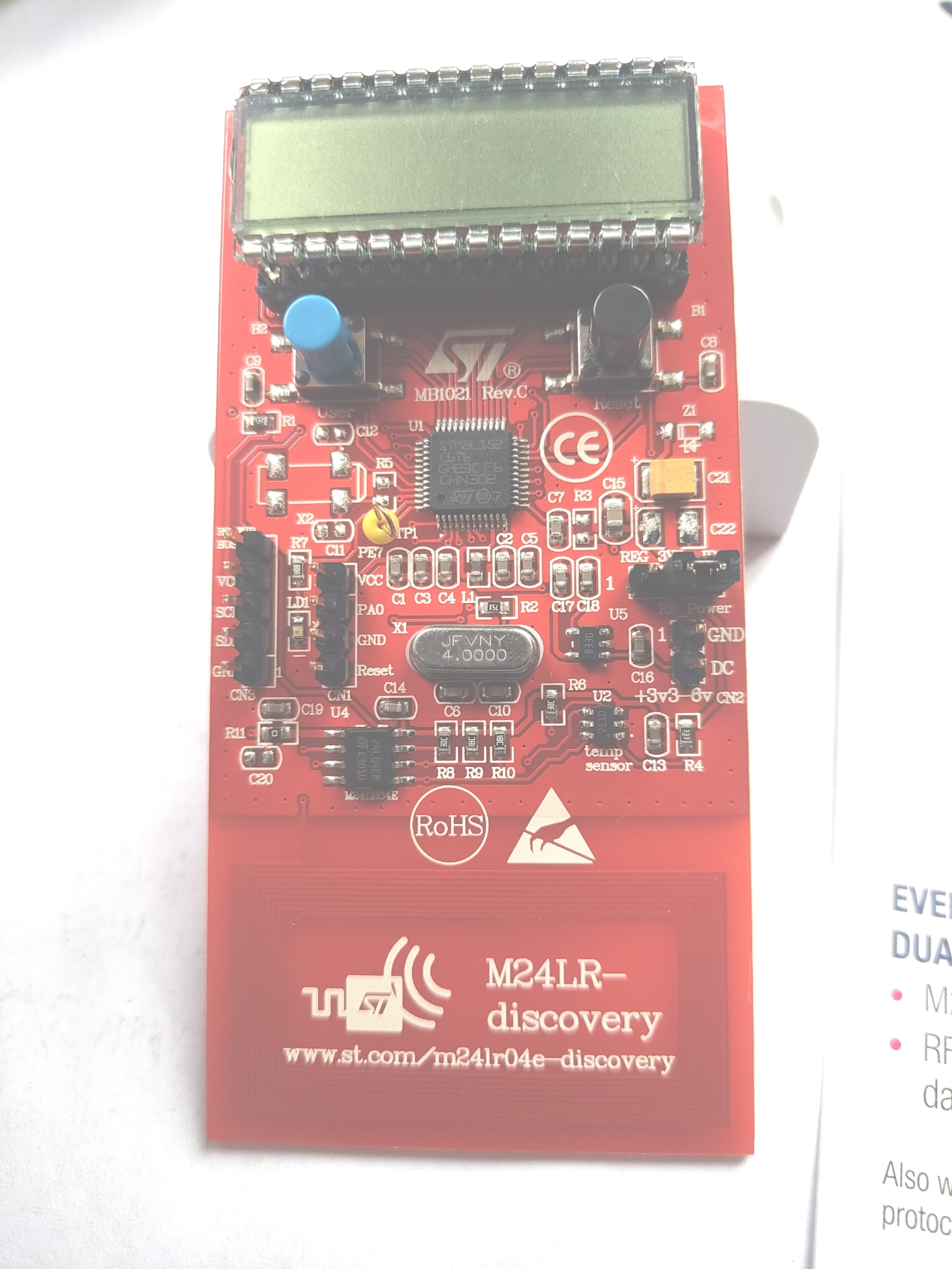

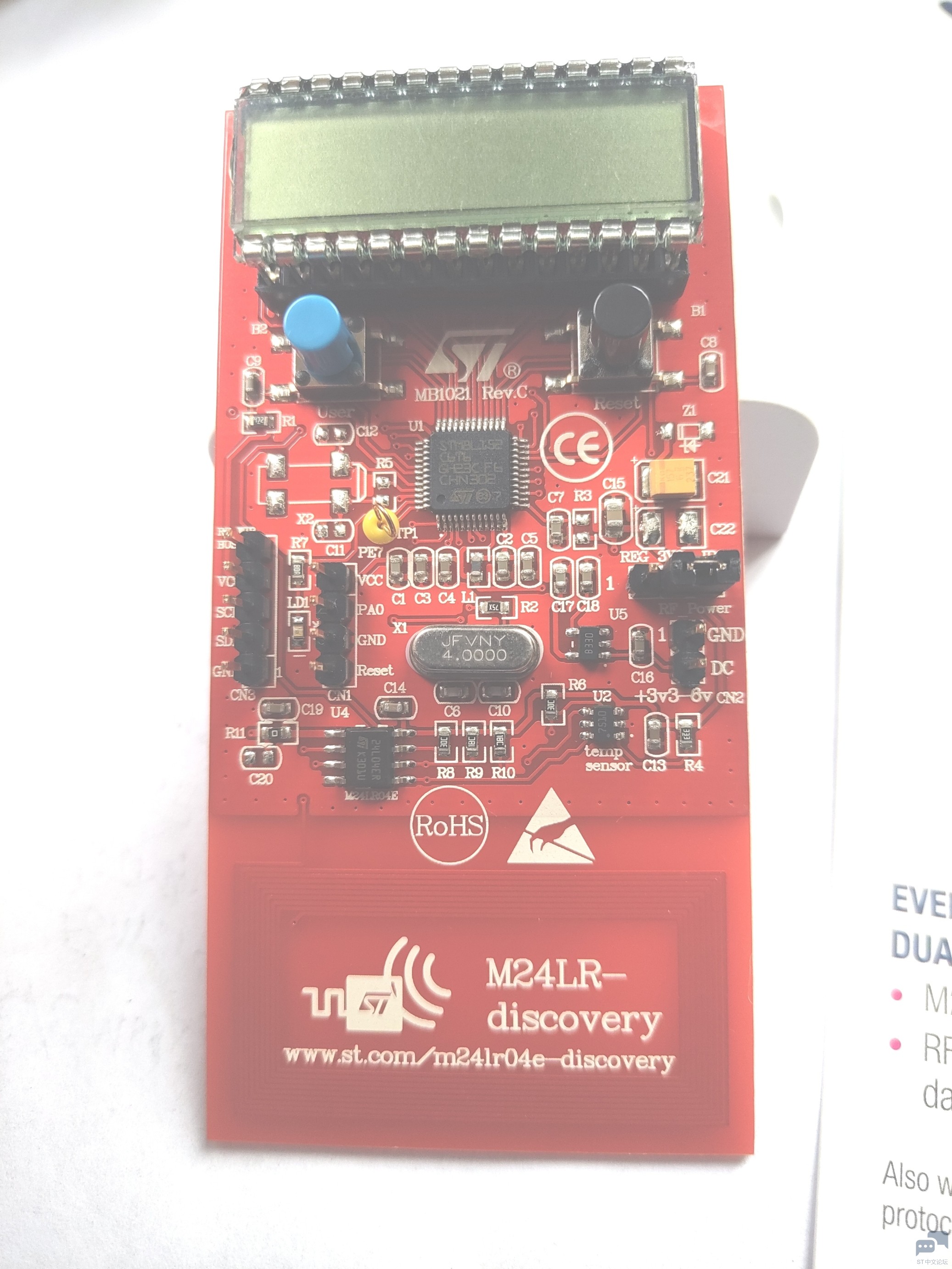

M24LR-Discovery 套件共有两块射频小板,其中CR95HF是连接在电脑端,与M24LR-Discovery通过射频通讯,获得传感器测得的数据。本帖记录了对M24LR-discovery的上电过程及初步了解,下图是此板的照片:3 B. B* F- a4 k, n
/ d+ }% K# \4 Q6 {
- F+ O3 ]+ G8 a2 v7 _- W0 a  k' S; {2 V% p: z

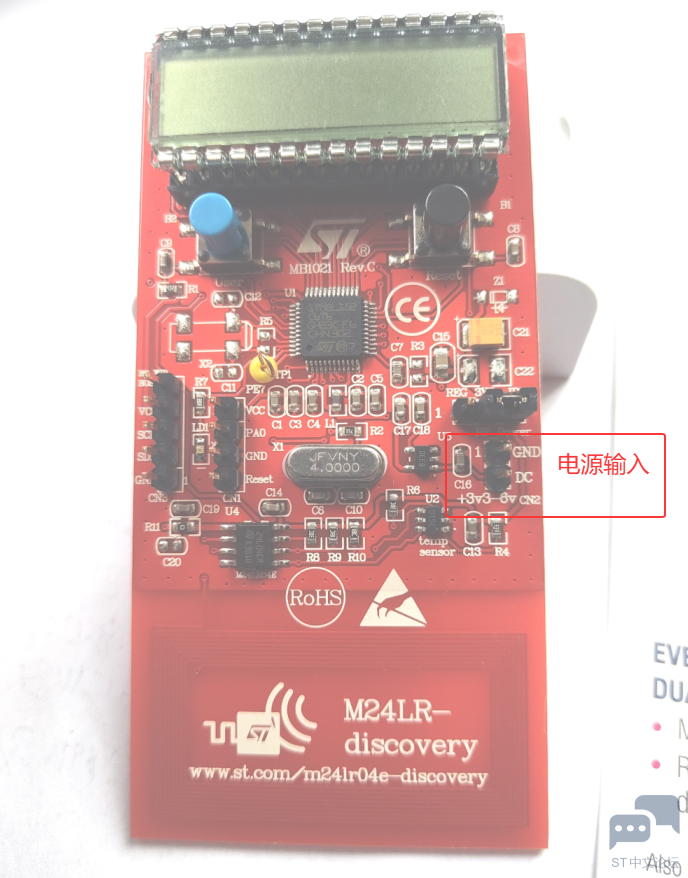

通过观察板子,看到小板上有个两针插座,一个标GND,另一个标注DC,同时还标注有+3V3-6V,这应该就是电源输入接口:
' @: I  F8 c0 C2 G6 \5 R% z% a M24LR-01.png % r' L3 @; h  t
6 j! e! t# Z/ I; Z/ D. N6 B

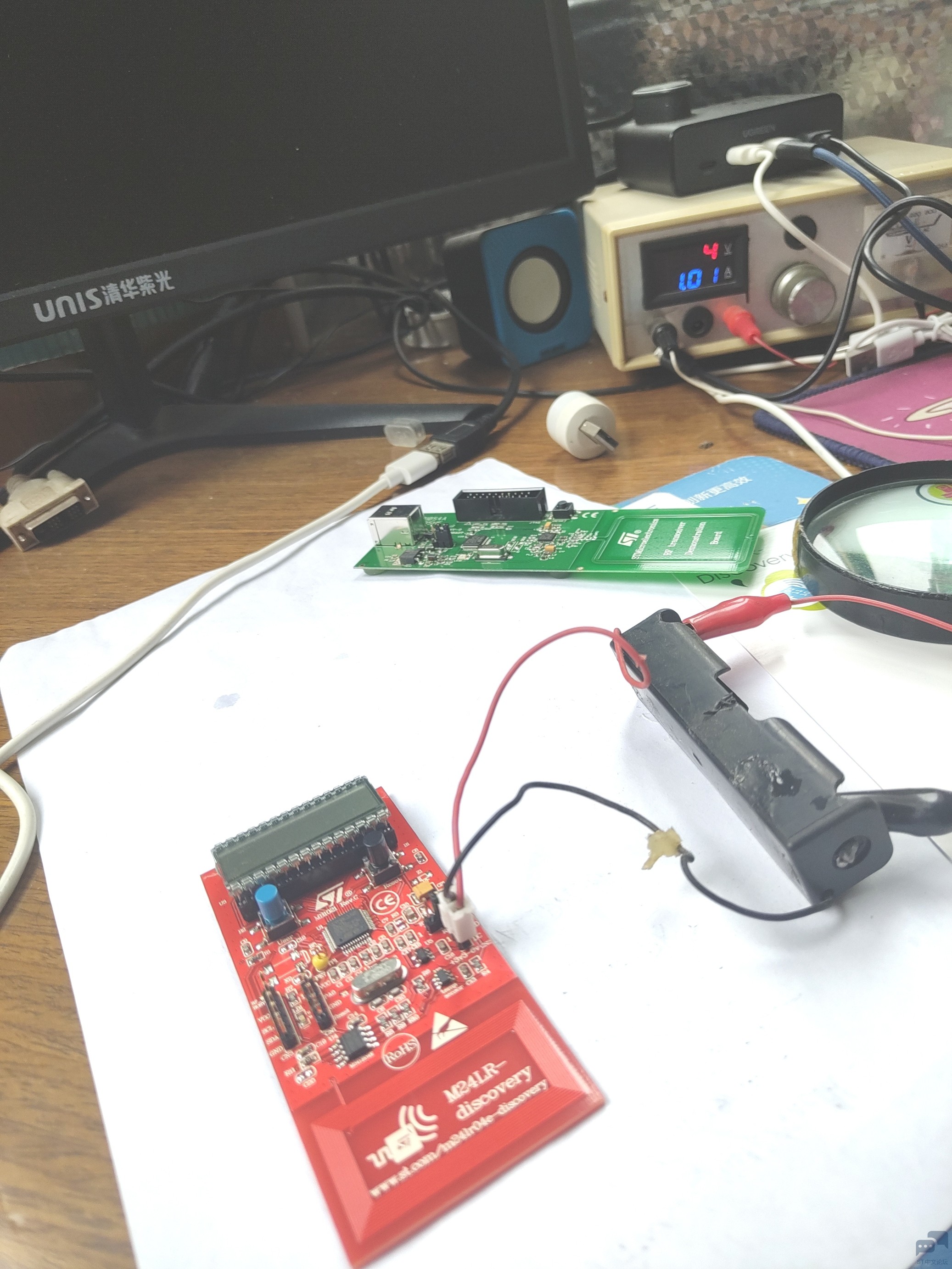

于是我找来合适的连线接到可调压直流电源上。直流电源的电压在4.5V,我看正好在板子标注的电压范围内,故没有去调低电压,直接上电测试:$ T8 n. p3 X( r3 k) B
M24LR_05.jpg 7 `2 k  @6 c0 s" i

% L# u9 q1 y' P3 @+ R7 S上电后,LCD段码屏无任何显示,按下用户按键和复位按键也同样无反映,正在琢磨之际,无意中碰了板子靠近温度传感器的位置,发现板子发热,立马断电检查,好在发热并不严重,元件没有看到明显的损坏。将电源电压调低到3.3V后再上电,板子再无发热现象,但段码屏仍无任何显示。7 R5 n+ h4 q/ t, C2 V6 E

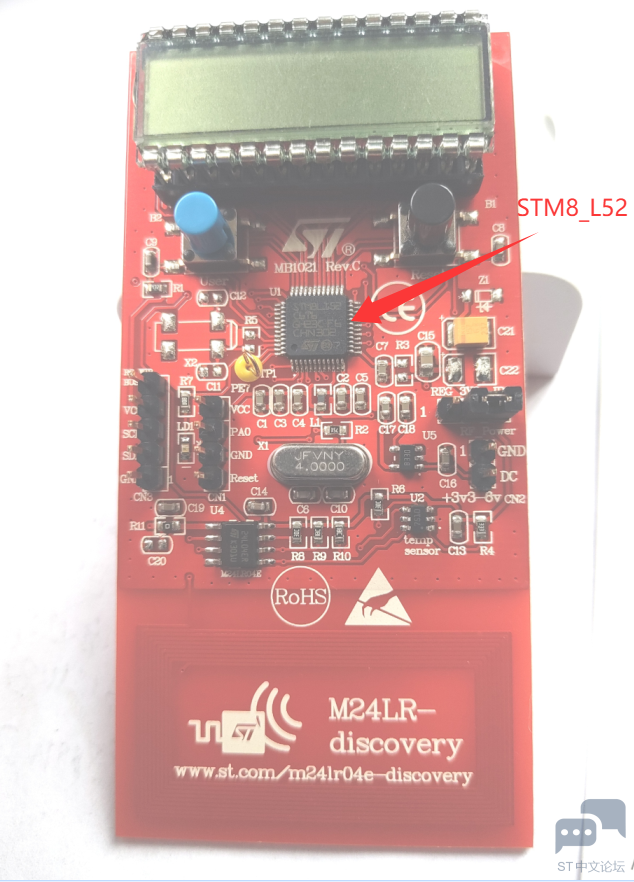

仔细观看板子,正中是块STM8_L52芯片:2 u0 h1 i- m0 \& U& j! g# I  M: u
M24LR-03.png + x0 _$ m. \  }
) U+ Q4 i6 Y4 S) r! ]2 w3 n' t; z6 a

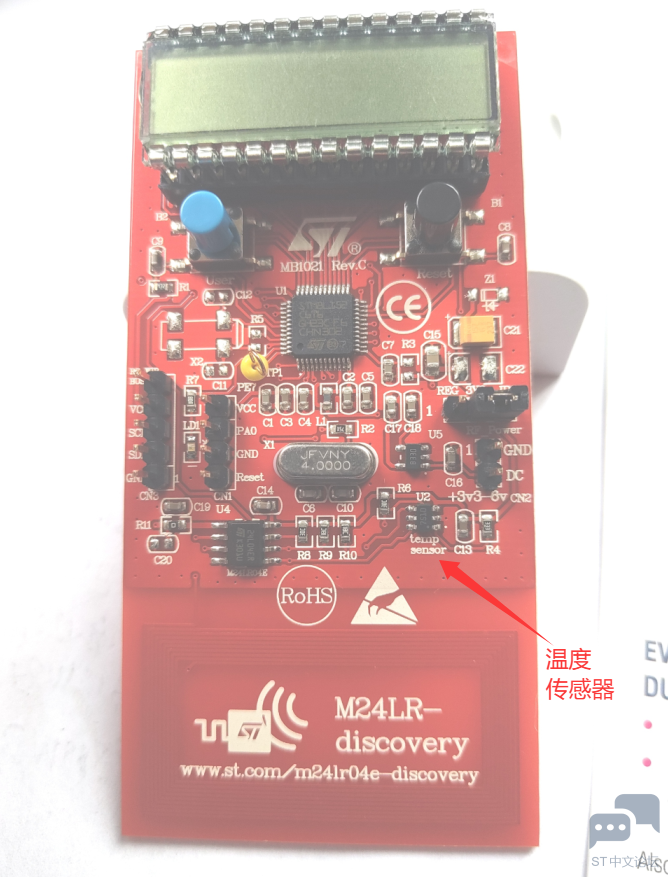

左下部分是M24LR04E射频通讯芯片,右下部分是温度传感器芯片:* r, ~3 A+ G$ V7 Z, P. B" L
8 _4 h& P: M2 A% U4 O0 t" s

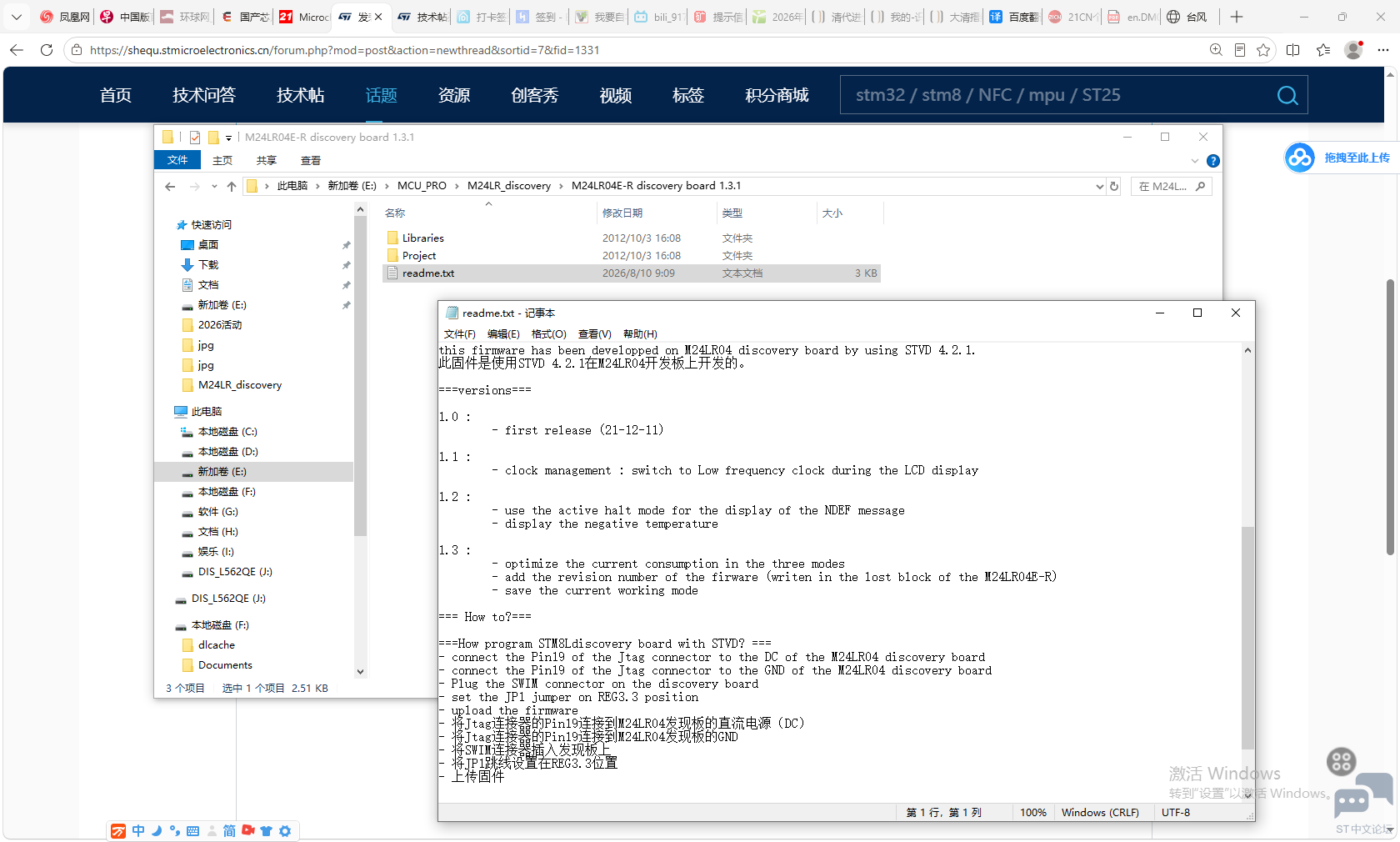

# i4 K* k6 g$ D9 [& r' d下载了相关的技术资料和使用手册,得知可以进行固件升级的操作,不过看其附带的资料,对升级操作的接线还是不明白:
* d* e. ?- I3 m% J9 h$ r* X M24LR-04.png
  @# {  u6 U/ {8 T( y( N: ~  }/ M6 U" u5 V4 v+ }: a- H
看来还需要花时间慢慢了解。" {# c* X3 p6 B8 E. T3 W
