【STM32H735G-DK 评测】二、利用LTDC在 LCD 上打印字符串

[复制链接]
patch1582 发布时间:2026-8-21 13:54
STM32H735G-DK 自带 MB1315 子板,上面是 4.3 寸 TFT,分辨率 480×272,RGB565 并行接口,经 CN19 直连 H735IGK6 的 LTDC 外设;背光由 PG15 控制,触摸是 FT5336。
. L0 n4 G' P1 H3 m1 P
: ]# B4 t) h/ W* s" P" X' r, DH735 的 LTDC 自带两层图层,可从内部 SRAM/AXI SRAM/SDRAM/OSPI RAM 取显存,显存绝对不能放 DTCM(0x2000_0000 起),LTDC 总线读不到,这是 H735 黑屏第一大坑。
. D$ w0 Z6 D% \( s' w* f/ a
: f6 O1 h2 ?( M" \  w$ r9 q480×272×2Byte ≈ 261KB,H735 内部 AXI SRAM 有 512KB 够用,不必外挂 SDRAM。官方提供两个显示图片的例程,不能显示字符串。' u: Q' S7 |. Z: W6 H) L4 }! w

6 o) N( r9 y; z. k' O/ Q/ V/ D% n& r8 T我要显示字符串,自己配 LTDC是最土的法子,我就是用的这个土法子。调用font12、font16、font24的字模文件,字模数组按 RGB565 写进 framebuf 对应像素偏移,LTDC 自动刷出来。
7 R1 M- }8 O# h8 ^& Y9 L% q4 u) U* N再main.h文件中要调用不少头文件
4 M& d0 i, G+ A& g& `#include "stm32h7xx_hal_conf.h"
) Z  `$ `2 z# J2 F  |* J#include "stm32h735g_discovery.h"
8 I7 c# {5 k) X$ D& c3 p#include "stm32h7xx_hal_ospi.h"     // ??? include ????3 B, H$ q, H% w
#include "stm32h735g_discovery_lcd.h"
: z) T) n- I7 B/ n9 z#include "stm32_lcd.h"   /* UTIL_LCD_* */* Y! `. K( O8 k8 f4 v+ ]
#include "fonts.h"! z+ ]$ J' x2 t" @5 }1 S# _' L9 R& d) ~

8 Z5 M5 O3 D/ l; T定义如下显示字符函数0 E) ?2 Y8 a0 {

' J$ Q* @% \7 S" Z$ N#define HW_WIDTH    480   // ??????
2 N2 c$ I* Y4 W#define HW_HEIGHT   272   // ??????5 @( V5 V* s4 y! b- ?8 m
#define FB_ADDR     ((uint16_t*)0x24000000)( w0 s5 \$ ?* V8 Q% z
6 V' a6 s' K7 B1 d1 H: b2 `9 e
static void draw_pixel_v(uint32_t x, uint32_t y, uint16_t color)
4 {3 a2 U$ r& ?7 W) i  s' P{, _+ m) q5 l( S7 j
int hx = y;                    // ??y ? ??x(0479)
. J4 i0 R/ `; Aint hy = (HW_HEIGHT - 1) - x;  // ??x ? ??y(??,0271)
; `# r* i0 O1 _if (hx >= 0 && hx < HW_WIDTH && hy >= 0 && hy < HW_HEIGHT)
, E; M- k4 L. XFB_ADDR[hy * HW_WIDTH + hx] = color;
3 `& E3 x5 G6 m; R! T}
  Q2 D4 I0 L( s/ P8 p/* ---------- ? Font12 ???(????????)---------- */
9 f8 a, }9 r5 T6 x) l* l: ^static void draw_char12_v(uint32_t x, uint32_t y, char c, uint16_t color)
- R; y2 B0 G, q{
: v( @) u; T+ u/ b+ B+ a- Jif (c < 0x20 || c > 0x7E) return;7 u% a, ~( k0 C, ~

+ y1 o( X/ _, j' h( Suint32_t char_index = c - 0x20;( Q" y; b& t# h: l7 C
const uint8_t *glyph = &Font12_Table[char_index * 12];+ x0 v4 e# _2 P7 A* O$ S
/ {/ I& X, M& W) w. t3 q% N
for (int row = 0; row < 12; row++) {
4 A# Q4 i+ _- ~% e  N" z1 r    uint8_t bits = glyph[row];& B' r2 }1 b' U1 w5 o( N
    for (int col = 0; col < 7; col++) {
( U  \1 I$ t& T& J0 k1 G        if (bits & (0x80 >> col)) {
$ r9 n4 G7 L% s            draw_pixel_v(x + col, y + row, color);
% p, E: f2 U% ^9 y) G        }
& F4 K( z- s2 B& N. `3 `9 Q- G    }
, k- L9 |7 F! _- R& r- C3 Z}
9 q0 T+ e6 m7 Y* X1 d+ Y/ d' V; o}
0 h# Z' G2 T4 Z  ?$ a* t/ W: C1 B' E# ~) T; v1 w: ?, Z
/* ---------- ????(??????)---------- */
% H$ K/ i2 w: e; p! W( d$ sstatic void draw_string12_v(uint32_t x, uint32_t y, const char *str, uint16_t color)6 p! A  s' h* _8 O! c- s( g! \
{3 d# [4 [% x1 [% G- ^
int cx = x;/ f8 q  k6 e; O# w
while (*str) {
1 R( ?' l, @; ^, R7 Adraw_char12_v(cx, y, *str, color);3 Q1 X9 M- h1 {8 o' f& ?9 ~
cx += 8;  // 7??? + 1??
* _& C% o, `! u; Ustr++;
4 g" h8 O  H0 ~$ l% {}
! _. F3 O; @+ B+ L3 B  v) |, b' X. B* ^}
$ m7 C( t1 q1 H4 \1 S" K( h# n+ y
' m6 ~% Q. A5 m" G' T+ W0 Y8 O开始用的font24字符很霸气。每个字符 24 像素高,在 480×272 的屏上几乎占满半行。一行最多塞 20 个字符,但那个视觉冲击力是真的猛:黑底白字,每个笔画粗壮饱满,老远就能看清,三行字占掉 120 像素高度。
4 h: k' P7 r) i但信息密度太低。想多打两行,没地方了。24px 的字在 272 像素高的横屏上,顶多塞 十来行 行就到底,而且每行也就几个字。+ m8 Y$ K! R7 v9 h) [! B5 a1 h! I& y
81.jpg 4 v9 C1 r( y8 L  A: ?
) D2 |% N9 `2 }' M: ?) q; U
把 Font24 换成 Font12 的那一刻,屏幕上突然瘦了下来,信息量直接翻倍。12px 的字符在 RGB565 屏上刚好是最漂亮的尺度,后期要把 CoreMark 分数、编译器版本、缓存状态全堆上去,屏面终于有了正经仪表盘的味道。
4 O8 A% ~2 c3 u7 E. `7 P横屏 480 宽塞 Font12 可以放 40 个字符,但 272 高也只能放 22 行左右,参数再多就挤不下。横屏时那些短字符串,比如 "Hello World!"也占一行,空置率太高。

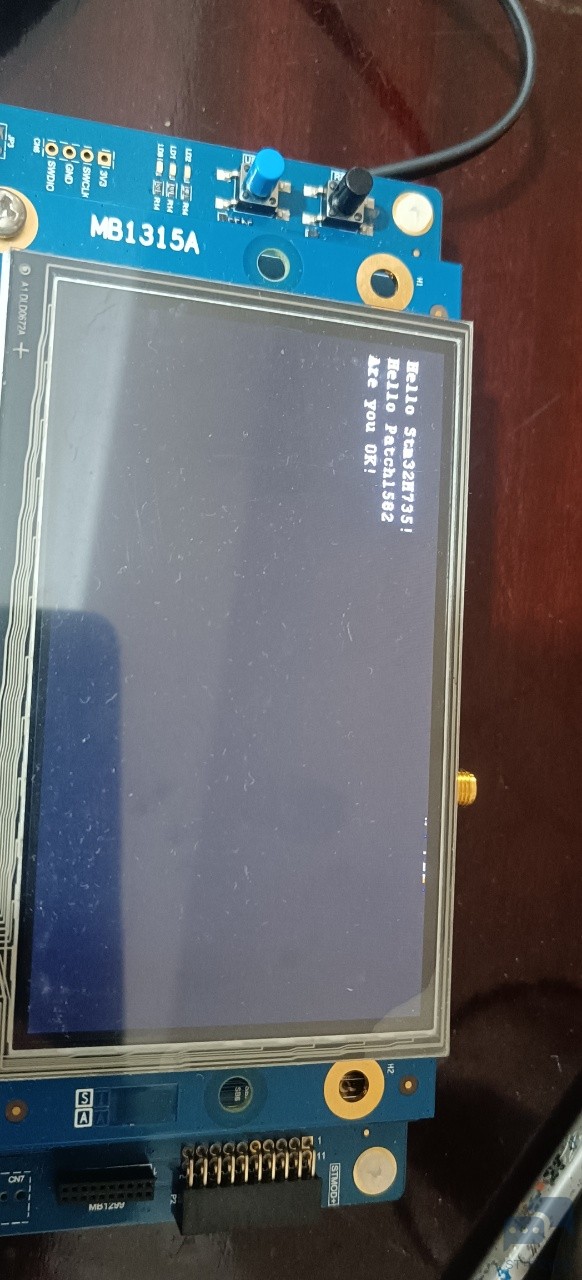

+ {  |" p8 g' w7 ? 82.jpg & Z/ \; j1 m3 l1 V: |5 ^
还是得竖屏,屏幕逻辑分辨率变成 272×480。这一转,整个布局逻辑全变了:宽度从 480 缩到 272 → Font12 每行只能放 22 个字符,长字符串必须拆行  z  w  n# g' p6 \& o9 ^* u2 C
高度从 272 拉到 480 → 能放 40 行 Font12 文字,信息纵向展开后节奏感出来了,参数一行一个,像手机上的系统信息页,从上往下扫读,层次分明。' R( s  G; x- g( a' o& d) a6 K: c! y3 d

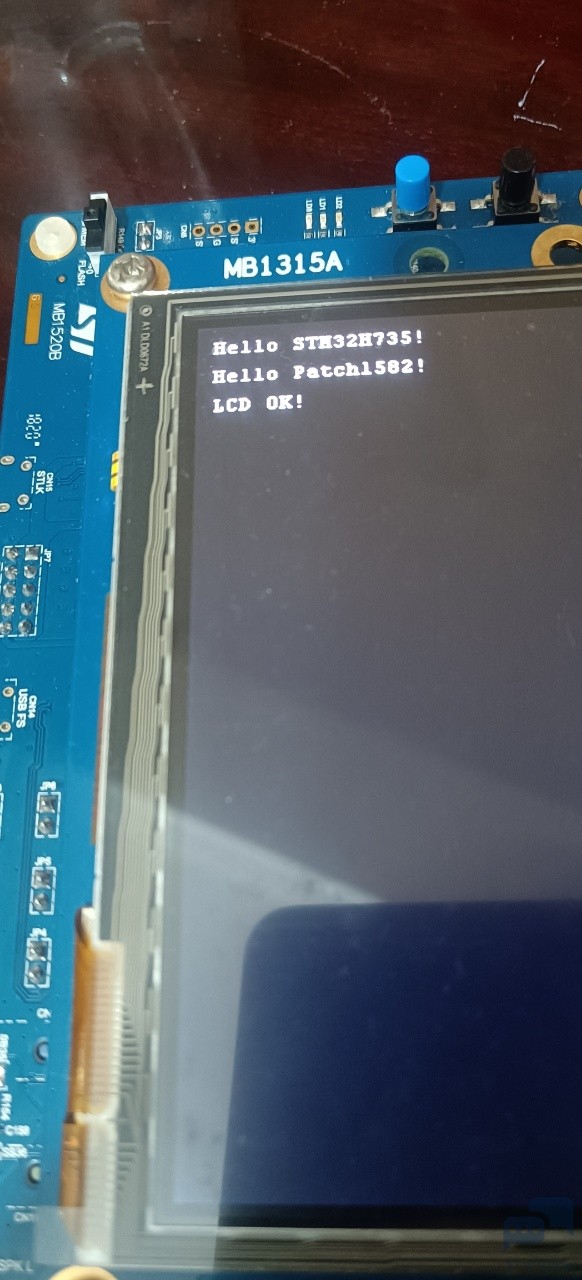

83.jpg 0 }! r# W+ [1 H4 D2 z. }1 Z3 D
竖屏妙啊,嵌入式系统信息天然适合纵向列表。
5 ]6 [  i  Z& \6 s0 u2 p2 v而且竖屏 272×480 的显存还是 261KB,CPU 不用多干任何活。
# V. U( a$ q5 X8 R8 o7 L& y. D& e: L* d6 o+ |7 C1 M
小结避坑:
: n2 r( ]1 A/ M  u. e黑屏只背光亮:九成显存地址在 DTCM,或 PLL3_R 没给 LTDC 时钟,或 PH6 复位脚没拉。* P2 Z; B9 p# B8 j# G7 b" w
颜色红蓝反:RGB565 字节序或 R/B 线交换,DMA2D 做 Red/Blue Swap 最快。3 O) g4 L0 Y- P. A8 V
字糊成竖条:Layer 窗口大小和显存 stride 不一致(480×2 必须对齐 64 字节 AXI 突发)。
