STM32CubeMX2 学习分享:界面和配置体验升级

[复制链接]
认真 发布时间:2026-10-6 23:31
最近试了一下 STM32CubeMX2,它不是简单给旧版 CubeMX 换了皮肤,而是 ST 面向 STM32C5 及后续新系列 MCU 推出的新一代配置工具,配合新的 HAL2 软件层使用。 ' ?  p/ k4 R% m/ Y; d4 x& Y; o

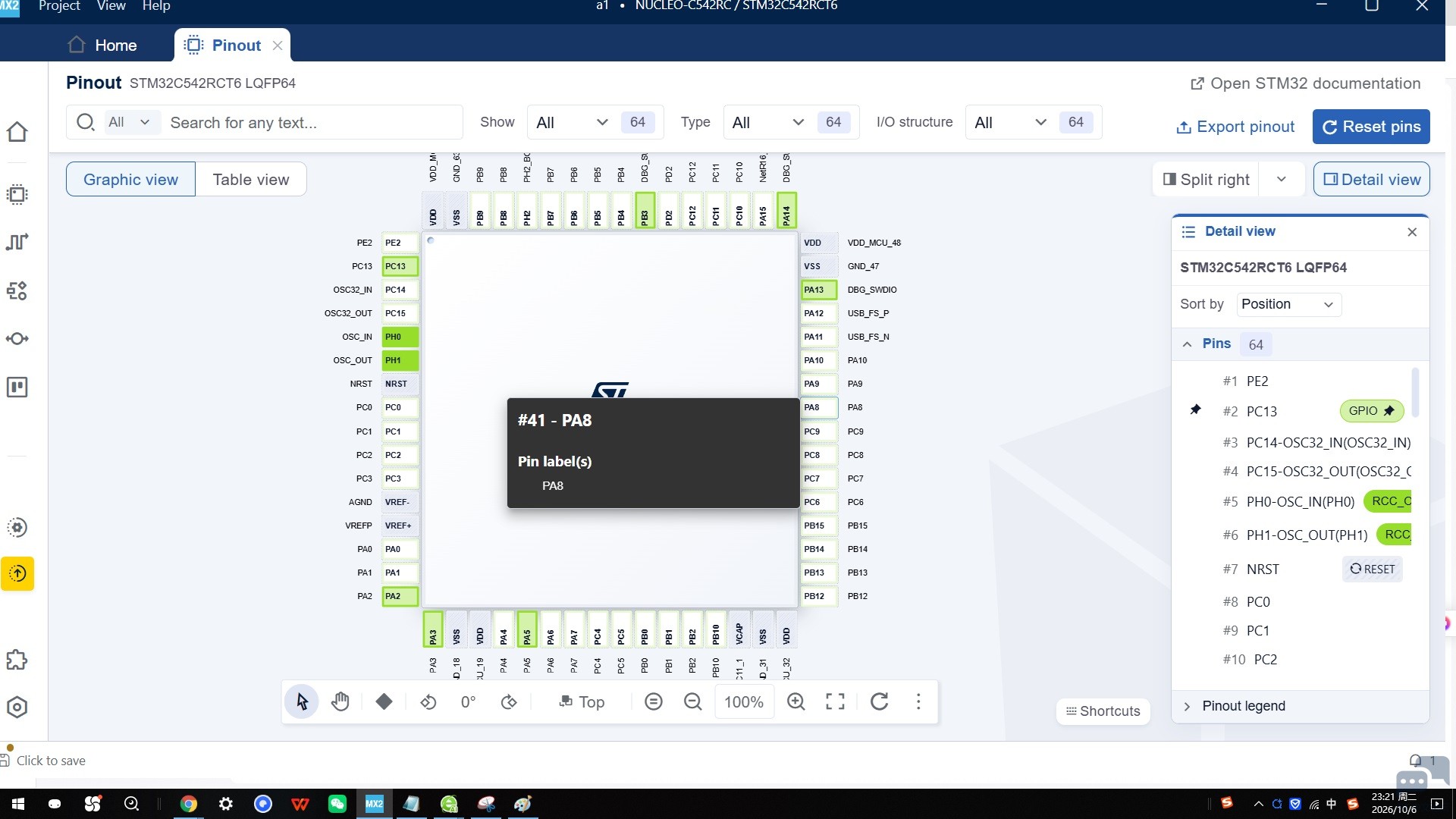

1. 界面更现代,但操作逻辑没断档: j6 R) v8 O& \- k
CubeMX2 保留了大家熟悉的流程:选芯片 → 配引脚 → 配时钟 → 配外设 → 生成工程。; j- o, `1 J6 w* F5 k5 p9 N, s4 J
但整体界面更清爽,左侧导航更集中,Pinout、Clock、Peripherals、Middleware、Project Settings 等入口也更明确。
+ h( M" M) ~8 L3 T) M* u lrmx1.jpg
6 s+ Z) r4 s. ]4 @7 _2. 引脚配置更集中
3 X  a3 a, l/ g3 v7 C/ g( N旧版 CubeMX 里,GPIO 配置相对分散,多个引脚来回切换时不太直观。CubeMX2 做了明显改进:3 Y/ H, F4 F3 d3 L
引脚图可以旋转,视图更灵活;" D* g5 r& g2 I6 r$ V5 Q) C9 i$ t1 F
新增引脚表格视图,批量查看引脚状态更方便;
: R7 {. W; [/ f/ D( D+ U6 s lrmx2.jpg / P) y: @' g0 r/ l+ B
GPIO 配置被集中到一个专属页面,所有已配置为 GPIO 的引脚可以统一查看、修改;- L) a. S3 q* n, h6 N
搜索和复用引脚展示更清楚,引脚冲突也更容易定位。3 j9 R- M, v- h. p; f
对硬件调试来说,这个变化比较实用,尤其是引脚多、复用关系复杂时,不用再在多个页面间来回翻。

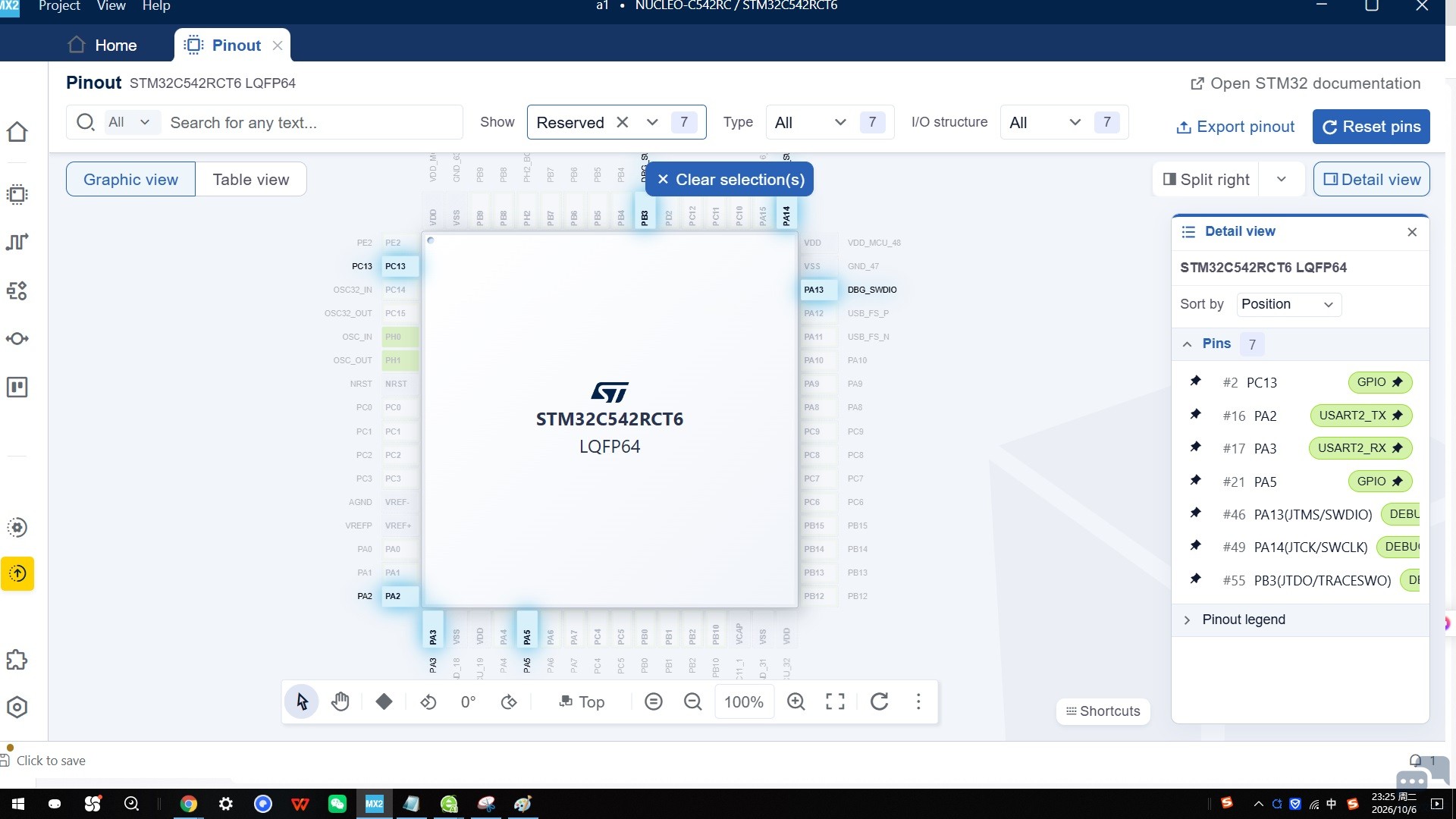

8 V9 ~5 _% A% z9 ?7 R3.外设配置更结构化3 e9 u' {, A8 Z' Y
lrmx3.jpg 0 ]! [9 @0 `0 l( W* ~1 Y" |
外设页面按功能分类,比如模拟、通信、定时器、系统、内核等,查找更方便。# j% P: W  Y- O  s% [7 D
选中某个外设后,可以快速跳转到它用到的 GPIO、DMA、中断等配置项,减少了在不同标签页之间切换的次数。, K3 t. b" r, w

4 k3 O; U" Z  ]  q0 V+ F( e- j' k+ r. k
