STM32CubeMX2 无法正常添加 CMSIS-DSP？基于 CMake 的手动集成与工程结构优化

一、问题背景

最近使用 STM32C542RCT6 开发板进行三角函数性能测试，开发环境如下：

项目	版本或配置
MCU	STM32C542RCT6
开发环境	VS Code
工程生成工具	STM32CubeMX2 1.1.1
构建系统	CMake
CMSIS	6.3.0
CMSIS-DSP	1.17.1
工具链	GCC

测试的目标是比较 STM32C5 硬件 CORDIC、CMSIS-DSP 和标准数学库 sinf() 的计算性能。

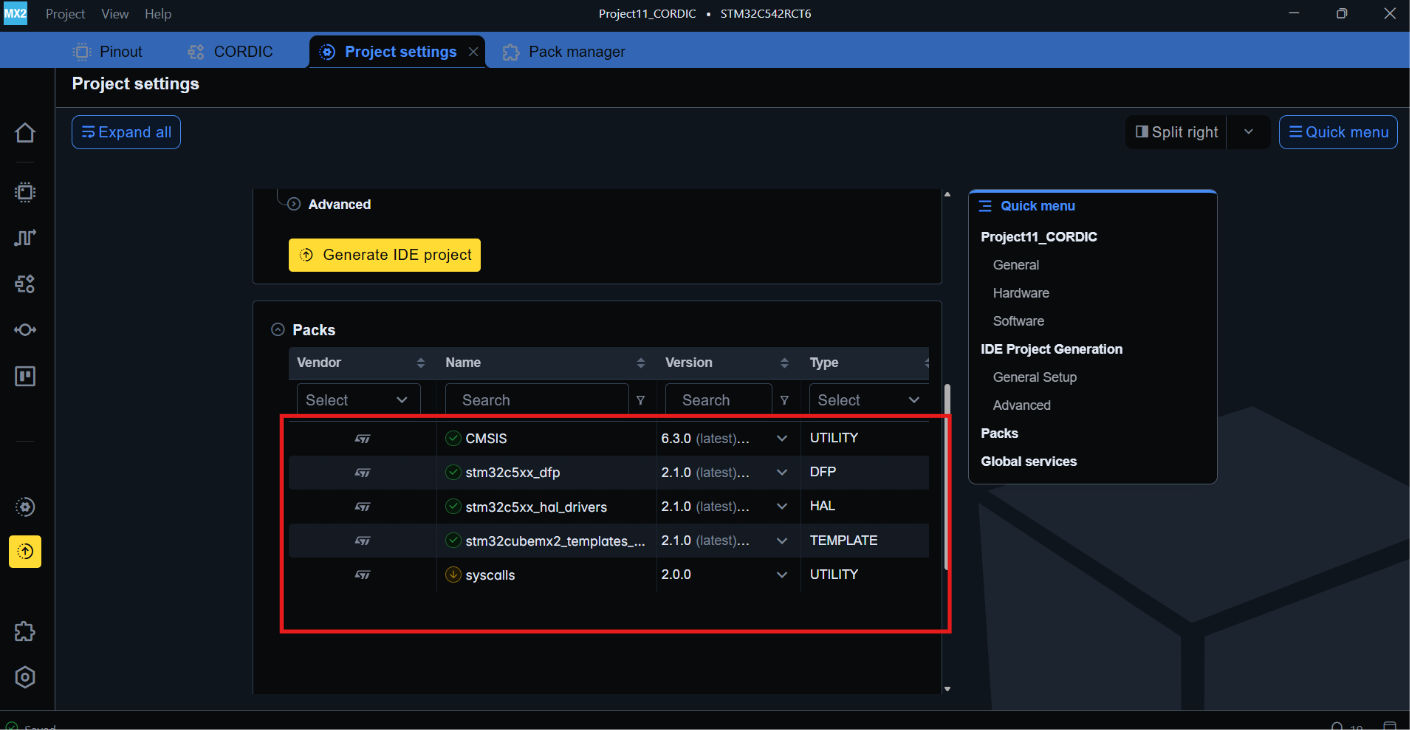

在 CubeMX2 的 Pack Manager 中安装了 CMSIS 和 CMSIS-DSP 软件包，但生成工程时遇到了问题：CMSIS Core 可以正常集成，CMSIS-DSP 却没有按照预期生成到工程目录中。

即使手动修改 .ioc2 工程配置，让 CMSIS-DSP 组件出现在项目设置中，重新生成后，工程目录下仍然没有得到预期的 arch/cmsis_dsp 目录。

这说明：安装 Pack、在工程配置中声明组件，以及实际把组件源码加入 CMake 构建，是三个不同的环节。

二、分析 CubeMX2 生成的 CMake 工程

CubeMX2 生成的工程主要包含以下结构：

Project09_sine/
├── Application/
│   ├── CMakeLists.txt
│   ├── app/
│   ├── bsp/
│   ├── tool/
│   └── cmake/
├── arch/
├── generated/
├── stm32c5xx_drivers/
├── user_modifiable/
├── cmake/
│   ├── components.cmake
│   ├── files.cmake
│   ├── flags.cmake
│   └── target.cmake
├── CMakeLists.txt
└── Project09_sine.ioc2

其中，顶层 CMakeLists.txt 是工程入口，cmake/components.cmake 负责组件列表、子目录及相关目标的组织。

在 components.cmake 中，可以看到类似以下代码：

set(CMSIS_COMPONENTS_LIST )

if(${CMAKE_BUILD_TYPE} STREQUAL "debug_GCC_STM32C542RCT6")
    list(APPEND CMSIS_COMPONENTS_LIST
        "Cvendor:STMicroelectronics#Cclass:CMSIS#Cgroup:CORE#Cversion:6.2.0"
    )

    # 其他组件配置
endif()

add_subdirectory(arch/cmsis)
add_subdirectory(stm32c5xx_dfp)
add_subdirectory(stm32c5xx_drivers)

# 其他组件目录

target_link_libraries(${CMAKE_PROJECT_NAME}
    # CubeMX2 生成的组件目标
)

这里有两个关键点：

1. CMSIS_COMPONENTS_LIST 用来描述当前构建启用的 CMSIS 软件组件。
2. 软件包自身的 CMakeLists.txt 可以根据组件列表决定添加哪些源文件、头文件目录和编译定义。

因此，仅仅在 .ioc2 中添加组件声明，并不意味着对应的 CMake 目标、源码和头文件路径已经全部接入构建。

三、确认 CMSIS-DSP 软件包自身支持 CMake

安装的 CMSIS-DSP 1.17.1 软件包位于：

%LOCALAPPDATA%\stm32cube\packs\STMicroelectronics\CMSIS-DSP\1.17.1

其中存在软件包自己的 CMakeLists.txt。

该文件会创建一个 CMake 目标：

STMicroelectronics_CMSIS_DSP_1_17_1

并根据 CMSIS_COMPONENTS_LIST 中的 DSP 组件标识，配置相应的头文件路径及源文件。

因此，没有必要把整个 CMSIS-DSP 软件包复制到 Application 目录，也不必手动列出所有 DSP 源文件。可以直接复用软件包提供的 CMake 配置。

四、手动集成 CMSIS-DSP

1. 确认软件包路径

首先确认本机已经安装 CMSIS-DSP 1.17.1，并且存在：

%LOCALAPPDATA%\stm32cube\packs\STMicroelectronics\CMSIS-DSP\1.17.1\CMakeLists.txt

2. 在组件列表中启用 DSP

在原先的 cmake/components.cmake 中加入以下组件标识：

list(APPEND CMSIS_COMPONENTS_LIST
    "Cvendor:STMicroelectronics#Cclass:CMSIS#Cgroup:DSP#Cvariant:Source#Cversion:1.17.1"
)

这一步让 CMSIS-DSP 软件包的 CMake 配置能够识别当前启用的 DSP 组件。

3. 加入 CMSIS-DSP 子目录

在 components.cmake 中，add_subdirectory(arch/cmsis) 后加入：

add_subdirectory(
    "$ENV{LOCALAPPDATA}/stm32cube/packs/STMicroelectronics/CMSIS-DSP/1.17.1"
    "${CMAKE_BINARY_DIR}/cmsis_dsp"
)

4. 将 DSP 目标链接到主工程

在 components.cmake 原有的 target_link_libraries() 中加入：

STMicroelectronics_CMSIS_DSP_1_17_1

例如：

target_link_libraries(${CMAKE_PROJECT_NAME}
    # 原有的 CubeMX2 组件目标
    STMicroelectronics_CMSIS_DSP_1_17_1
)

注意： CubeMX2 生成的 target_link_libraries() 使用的是不带 PUBLIC、PRIVATE 等关键字的 plain signature。添加目标时应沿用相同形式，不能在同一目标的不同调用中混用两种签名。

完成以上修改后，重新配置并编译工程。

五、验证是否集成成功

配置命令：

cmake --preset debug_GCC_STM32C542RCT6

编译命令：

cmake --build --preset debug_GCC_STM32C542RCT6

实际编译日志中出现了如下文件：

CMSIS-DSP/1.17.1/Source/BasicMathFunctions/BasicMathFunctions.c.obj
CMSIS-DSP/1.17.1/Source/FastMathFunctions/FastMathFunctions.c.obj
CMSIS-DSP/1.17.1/Source/CommonTables/CommonTables.c.obj
CMSIS-DSP/1.17.1/Source/TransformFunctions/TransformFunctions.c.obj

最后成功链接：

[66/66] Linking C executable Project09_sine.elf

生成已完成，退出代码为 0

这证明 CMSIS-DSP 的源码已经进入实际编译流程，而不只是把软件包显示在项目配置中。

接下来，在应用代码中加入：

#include "arm_math.h"

进行最小功能测试：

float angle = 0.5f;
float result;

result = arm_sin_f32(angle);

printf("CMSIS-DSP sin(%f) = %f\r\n", angle, result);

预期输出接近：

CMSIS-DSP sin(0.500000) = 0.479426

至此，CMSIS-DSP 的基本调用验证完成。

六、进一步优化：避免修改 CubeMX2 自动生成文件

上面的方式已经验证可行，但存在一个工程维护问题：components.cmake 是自动生成文件，重新生成工程时，手动添加的内容可能被覆盖。

因此，进一步把用户维护的构建配置迁移到 Application 目录。

推荐结构：

Project09_sine/
├── Application/
│   ├── CMakeLists.txt
│   ├── cmake/
│   │   └── cmsis_dsp.cmake
│   ├── app/
│   ├── bsp/
│   └── tool/
├── cmake/                 # CubeMX2 生成的构建配置
├── generated/
├── arch/
├── stm32c5xx_drivers/
└── CMakeLists.txt

其中：

• Application/CMakeLists.txt 管理应用源文件、头文件目录及用户编译配置。
• Application/cmake/cmsis_dsp.cmake 管理 CMSIS-DSP 接入。
• 顶层 CMakeLists.txt 保留工程入口及 add_subdirectory(Application)。
• CubeMX2 自动生成的 cmake/components.cmake 尽量不保留用户手工修改。

1. 用户维护的 CMSIS-DSP 配置

新建 Application/cmake/cmsis_dsp.cmake：

# User-maintained CMSIS-DSP integration

set(CMSIS_DSP_VERSION "1.17.1")

set(CMSIS_DSP_ROOT
    "$ENV{LOCALAPPDATA}/stm32cube/packs/STMicroelectronics/CMSIS-DSP/${CMSIS_DSP_VERSION}"
)

if(NOT EXISTS "${CMSIS_DSP_ROOT}/CMakeLists.txt")
    message(FATAL_ERROR
        "CMSIS-DSP not found: ${CMSIS_DSP_ROOT}"
    )
endif()

list(APPEND CMSIS_COMPONENTS_LIST
    "Cvendor:STMicroelectronics#Cclass:CMSIS#Cgroup:DSP#Cvariant:Source#Cversion:${CMSIS_DSP_VERSION}"
)

add_subdirectory(
    "${CMSIS_DSP_ROOT}"
    "${CMAKE_BINARY_DIR}/cmsis_dsp"
)

target_link_libraries(${CMAKE_PROJECT_NAME}
    STMicroelectronics_CMSIS_DSP_1_17_1
)

2. 应用层 CMake 管理

在 Application/CMakeLists.txt 中加入：

include(
    "${CMAKE_CURRENT_LIST_DIR}/cmake/cmsis_dsp.cmake"
)

应用代码和编译配置也统一放在这个文件中，例如：

target_sources(${CMAKE_PROJECT_NAME} PRIVATE
    app/callbacks.c
    app/app.c
    bsp/bsp_BTN.c
    bsp/bsp_MT6701.c
    bsp/bsp_uart.c
    tool/sys_DWT.c
)

target_include_directories(${CMAKE_PROJECT_NAME} PUBLIC
    ${CMAKE_CURRENT_LIST_DIR}/bsp
    ${CMAKE_CURRENT_LIST_DIR}/app
    ${CMAKE_CURRENT_LIST_DIR}/tool
)

target_compile_definitions(${CMAKE_PROJECT_NAME} PUBLIC
    _PRINTF_FLOAT_ENABLE=1
)

target_link_options(${CMAKE_PROJECT_NAME} PUBLIC
    -u _printf_float
)

这样可以把应用代码、编译宏、链接选项以及第三方库接入配置集中管理，减少对自动生成文件的依赖。

3. 需要特别注意 CMake 执行顺序

上述迁移方案有一个重要前提：CMSIS_COMPONENTS_LIST 必须在 CMSIS-DSP 软件包的 add_subdirectory() 执行前准备好。

CubeMX2 当前工程的顶层执行顺序中，add_subdirectory(Application) 原本位于 include(cmake/components.cmake) 之前。若不调整顺序，Application 内的 DSP 配置可能在组件列表初始化前执行。

因此，应先保证组件列表已经建立，再调用用户的 CMSIS-DSP 配置。若要严格做到顶层只保留 add_subdirectory(Application) 这一句用户扩展，就需要确认 CubeMX2 的生成机制允许调整执行顺序，或采用单独的用户扩展入口。

此外，CubeMX2 重新生成后应重新检查构建顺序、组件列表及 DSP 目标，不能**用户 CMake 文件仍然存在就认定集成一定成功。

七、总结

这次问题的核心并不是 CMSIS-DSP 缺少 CMake 支持，而是 CubeMX2 图形界面的组件配置能力、软件包自身的 CMake 机制，以及生成工程的执行顺序之间存在衔接问题。

排查后确认：

1. CMSIS-DSP 1.17.1 软件包本身提供 CMake 配置。
2. 通过正确的 CMSIS_COMPONENTS_LIST 标识、add_subdirectory() 和目标链接，可以将 DSP 源码加入 STM32C542 工程。
3. 实际编译日志确认了 DSP 源文件参与编译，最终 ELF 成功链接。
4. 为了提高工程可维护性，应把应用代码及自定义构建逻辑放入 Application，尽量减少对 CubeMX2 自动生成文件的修改。
5. 将配置迁移到用户目录后，仍需通过重新生成、重新配置、重新编译三步验证，确认不会因为执行顺序或组件列表被重置而失效。

对于正在使用 STM32C5、CubeMX2、VS Code 和 CMake 的开发者，希望这次实践能够提供一个可复现的排查思路。

最后说明： 本文验证的是 CMSIS-DSP 1.17.1 在上述 STM32C542 工程中的编译与基本函数调用。不同 CubeMX2 版本、不同芯片系列及不同软件包版本的组件标识和 CMake 机制可能有所不同，实际使用时应以对应软件包的 CMakeLists.txt 为准。
