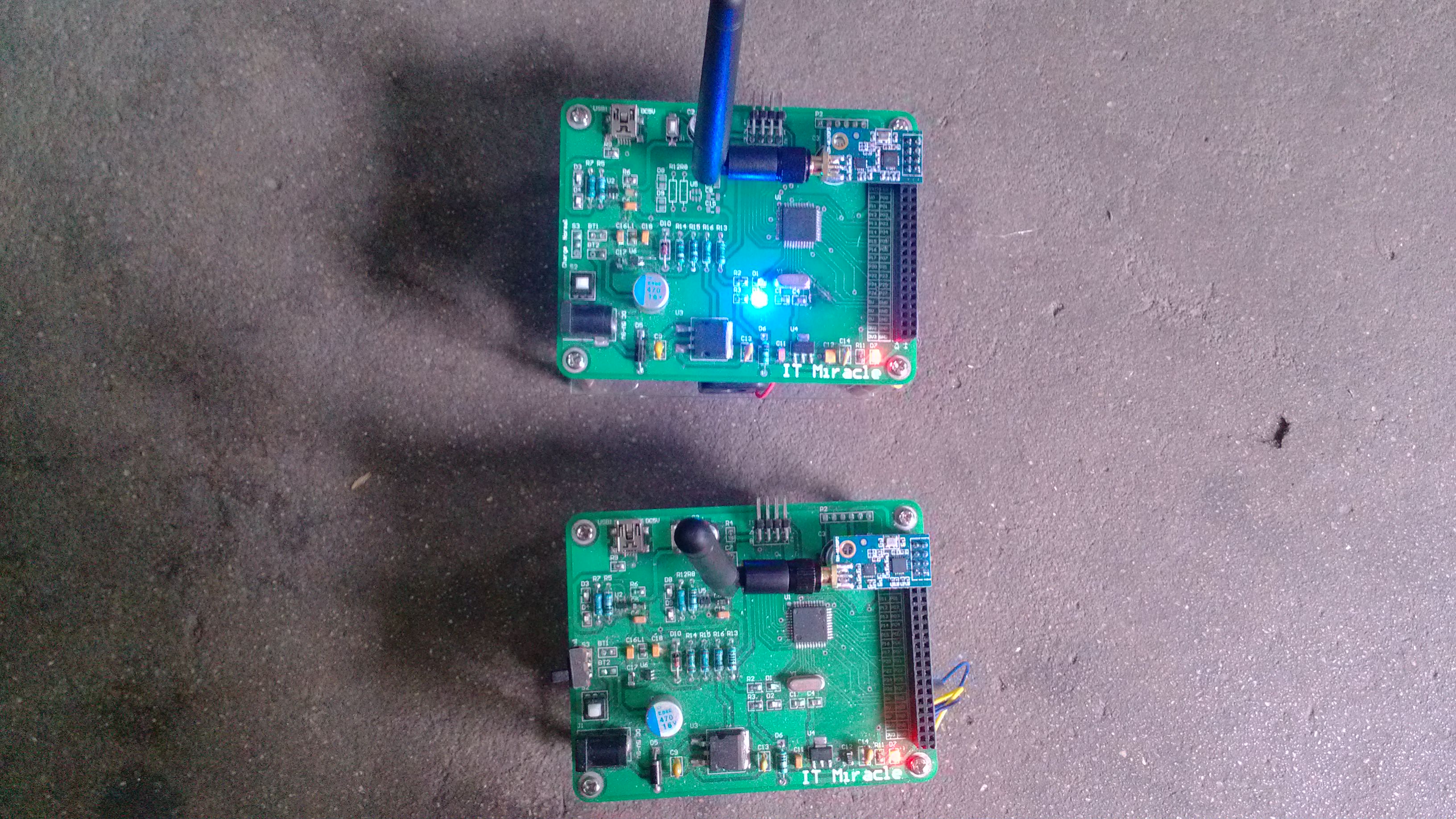

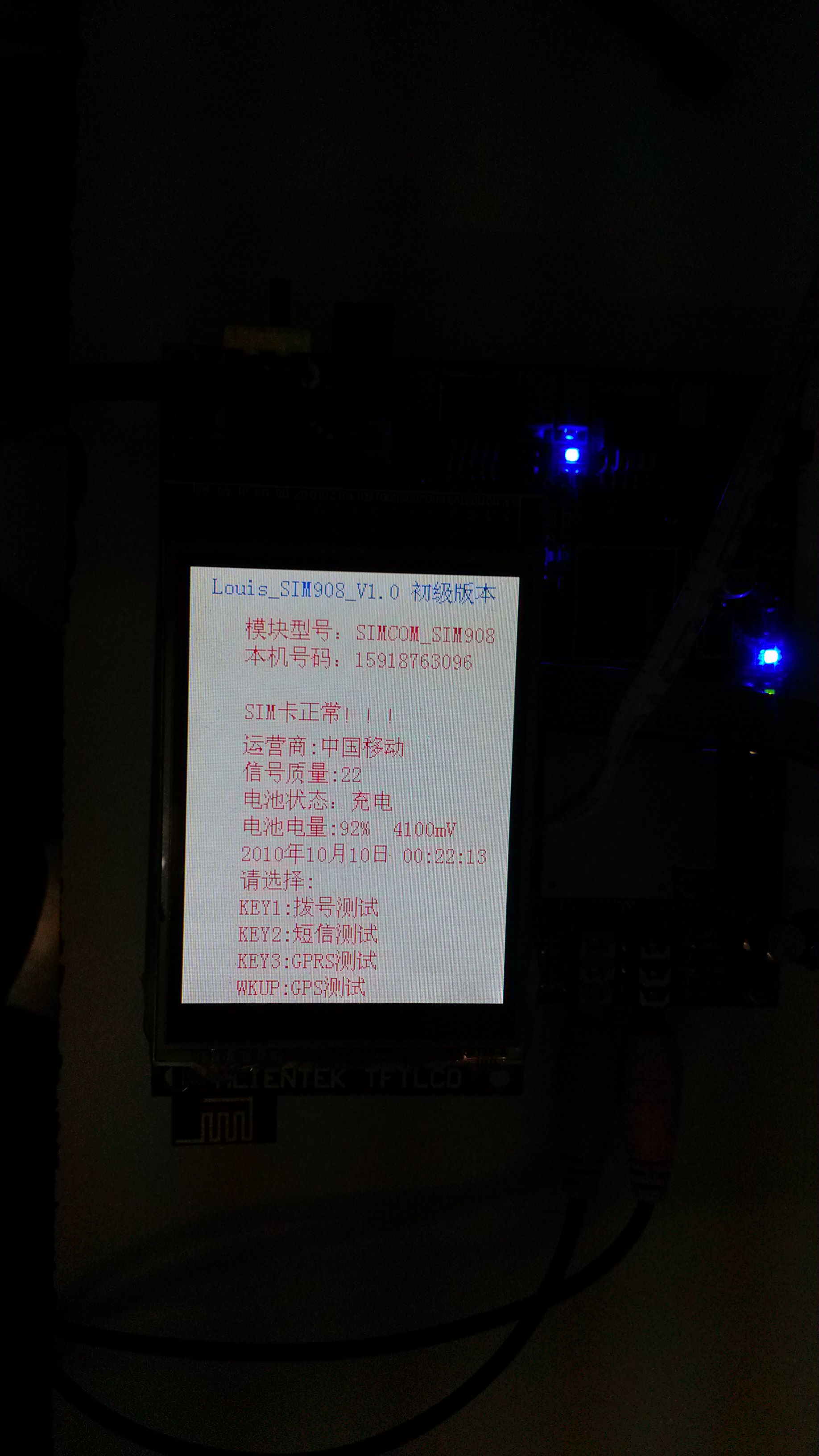

第一版，调试硬件（自己画板，打样的~~大概花了1个月多） 趁申请STM429开发板，一直想玩液晶控制器，可以支持7寸的800x600，ST很强悍，不过很贵，买不起  申请到了，准备搞个AT070TN94+STM32F429做过带宽20M的简易示波器。  4 X3 x/ h1 t* i/ Z9 F下面介绍我用ST芯片DIY的小作品，高手不要拍砖。。 /*****************************************************************************/ 硬件部分：（几乎没有其他好说的，都是常见的。）* B6 m, ^9 n; l. W9 O 一、电源& O5 z( S3 i# D$ Q; o/ } 大于5V 4.2V SIM908供电 TFT2.8寸背光供电 SYN6288供电 3.3V TFT2.8寸逻辑供电 STM32F103VCT6供电 8 L( N/ V; D$ t( R& \ 二、模块资源表 9 c6 K# s- Z" I) \& K& G) @" x, w GSM -- USART3(跳线帽) GPS -- USART2(跳线帽) SYN6288 -- USART1(跳线帽)% Z5 k) l; c: ]9 n0 w7 p NRF24L01 -- SPI2（CS(PB12)、CE(PC4)、IRQ(PC5)） 迷你SD卡 -- SDIO(4bit) W25Q32 -- SPI1(CS(PA4)): o J2 d: y. [ AT24C02A -- 模拟I2C (SDA(PE0)、SCL(PE1)); G) I# @8 c: E2 [$ Y' d7 ]/ X 2.8寸触摸-- 模拟SPI (IRQ(PE4)、MISO(PE2)、MOSI(PE3)、CLK(PE6)、CS(PE5))9 w g9 B3 ~/ l4 y 2.8寸显示-- FSMC(16bit) CS(FSMC_NE1) RS(FSMC_A16)8 Y @& c+ @% r+ N# b 红外接收管 -- DATA_IRQ(PA8)' g, Y4 n' N* B1 m 迷你USB -- PA11、PA123 M \9 E6 J' } g- @) T( u 复位电路 ISP下载（BOOT1 BOOT0选择）( @5 O9 Z/ b% q2 j+ Z7 {7 [% X JLINK(10pin常见)2 s2 I5 }, {. E& O' O5 F IO全部引出来 注意一：SIM908电源搞了，其他没有问题，还有一点，GSM天线接个电感到地，用万用表测，短路，害得我焊-）拆-）焊，  一个烙铁搞的。幸好那个SIM908东西质量还不错，不然140就完了。因为焊好电路板，我第一反应是用万用表测有没有短路，电源跟地必须第一个测，否则不测，一上电，芯片挂掉了~~~~）注意二：第一次去打样（以前都是覆铜板，不懂很多），gerber文件忘记开窗盖油设置（因为嘉立创按照文件来），文件说明无效，不小心之一。第二，PCB画板没有考虑好，导致，TFT接口要加长。。不然jlink插不进去。。呵呵。机械参数搞不好。呵呵，其他暂时没有问题。 移植正点原子的代码（一个大死循环跑）  ，比如GSM,GPRS,FLASH,I2C,FSMC.有些程序模块是寄存器，没有库的，我都移植成库滴，因为我学STM32买的是原子的mini版本学习的，对于各硬件模块都很熟，所以搭顺风车。代码基于MDK4.7x版本+3.5库+部分寄存器，因为有些地方用寄存器减少函数，检测参数，效率大大提高。已经实现的功能：打电话，发短信，读短信，读号码，接电话，GPRS跟网络调试串口传输数据，GPS简单界面定位，利用网络调试串口上位机一直点击发送，无问题，一次发送只要不超过FIFO定义的缓冲区就OK，FIFO+超时检测是解析AT指令最好选择，不过原子的串口超时也不错，只不过没有拷贝缓冲区，可能会导致在解析数据，来中断。2 w8 }7 l/ `4 J 1.TFT2.8寸（原子）硬件（FSMC总线）正常读写 2.FLASH（W25Q32）硬件正常读写 3.AT24C04硬件正常读写* s& r) E0 o1 z" g6 y 4.迷你SD卡硬件正常读写（SDIO+FATFS）; h+ M0 J: b7 f; F& ]" A 5.语音模块正常。（目前还没有焊，因为要用串口1调试） 6.SIM908双模块正常 1 y& [7 J- F; w / Z7 v4 q: H$ M7 D

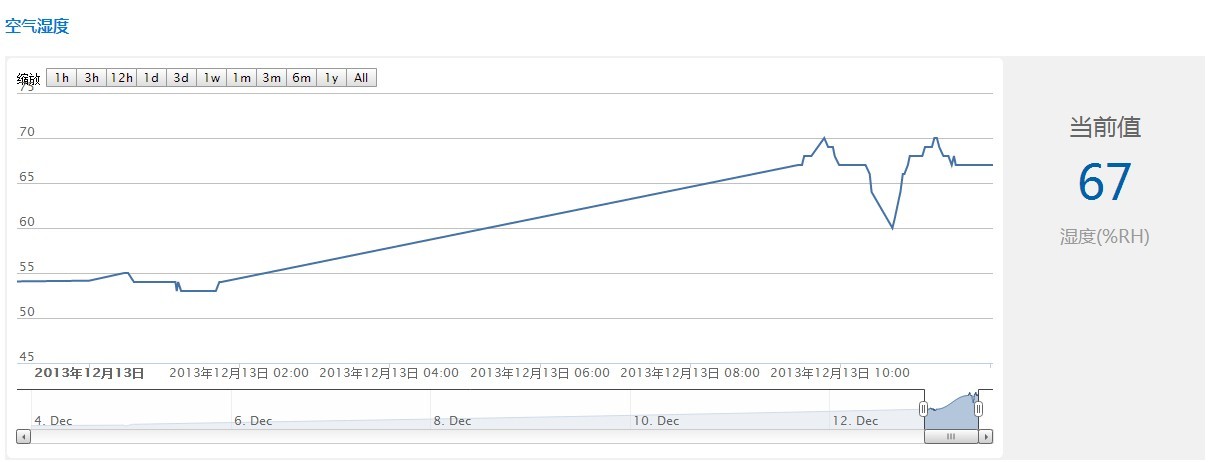

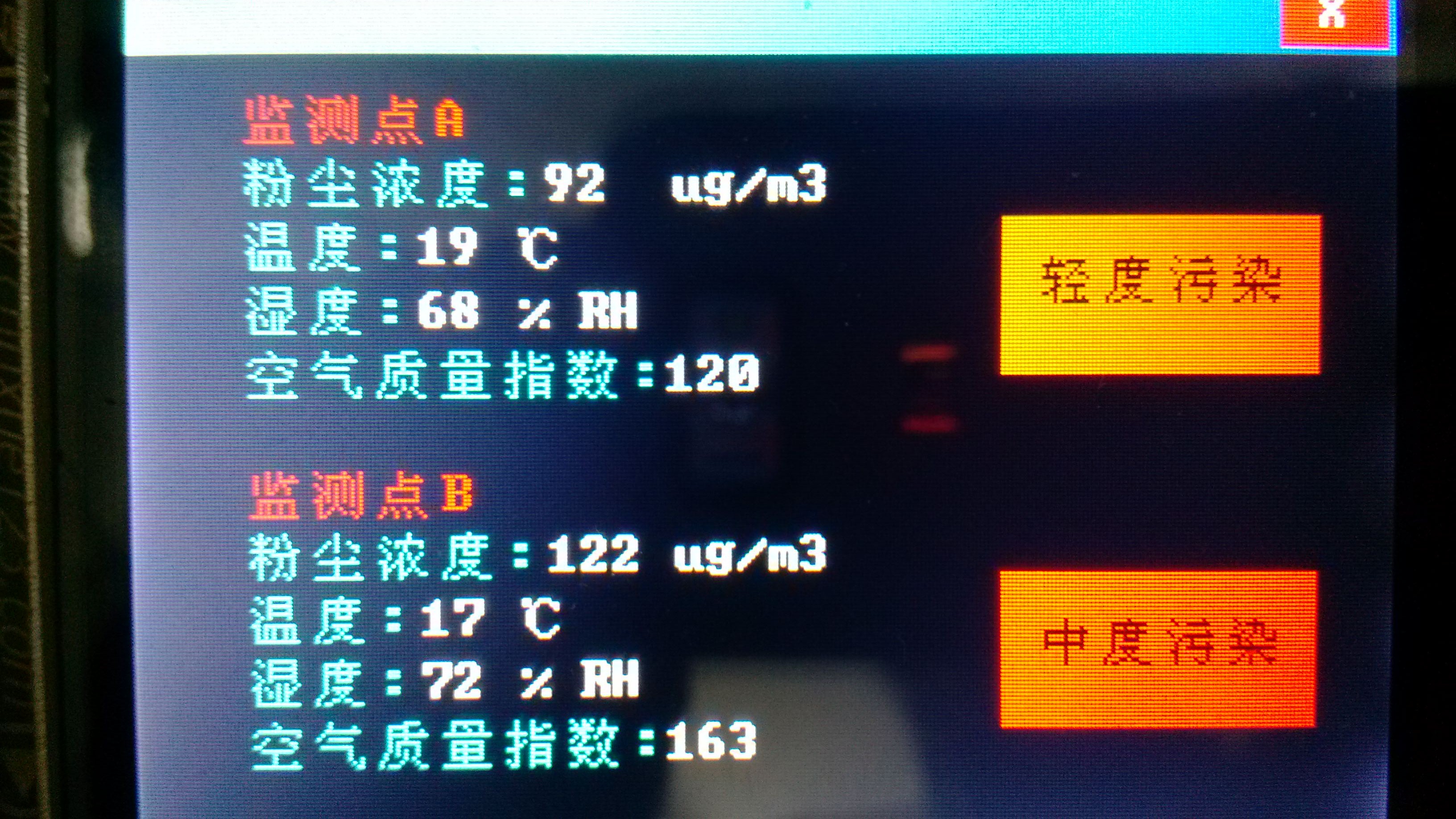

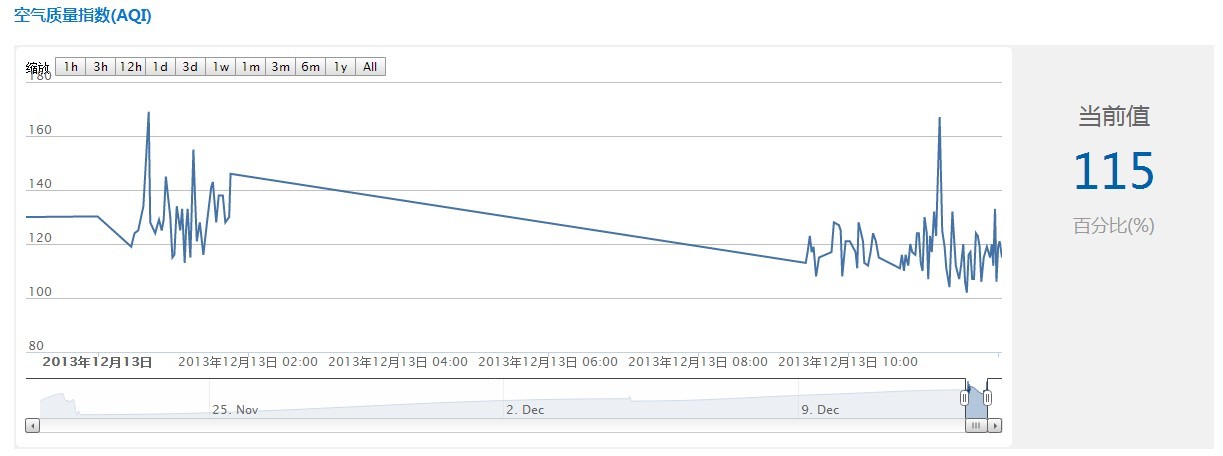

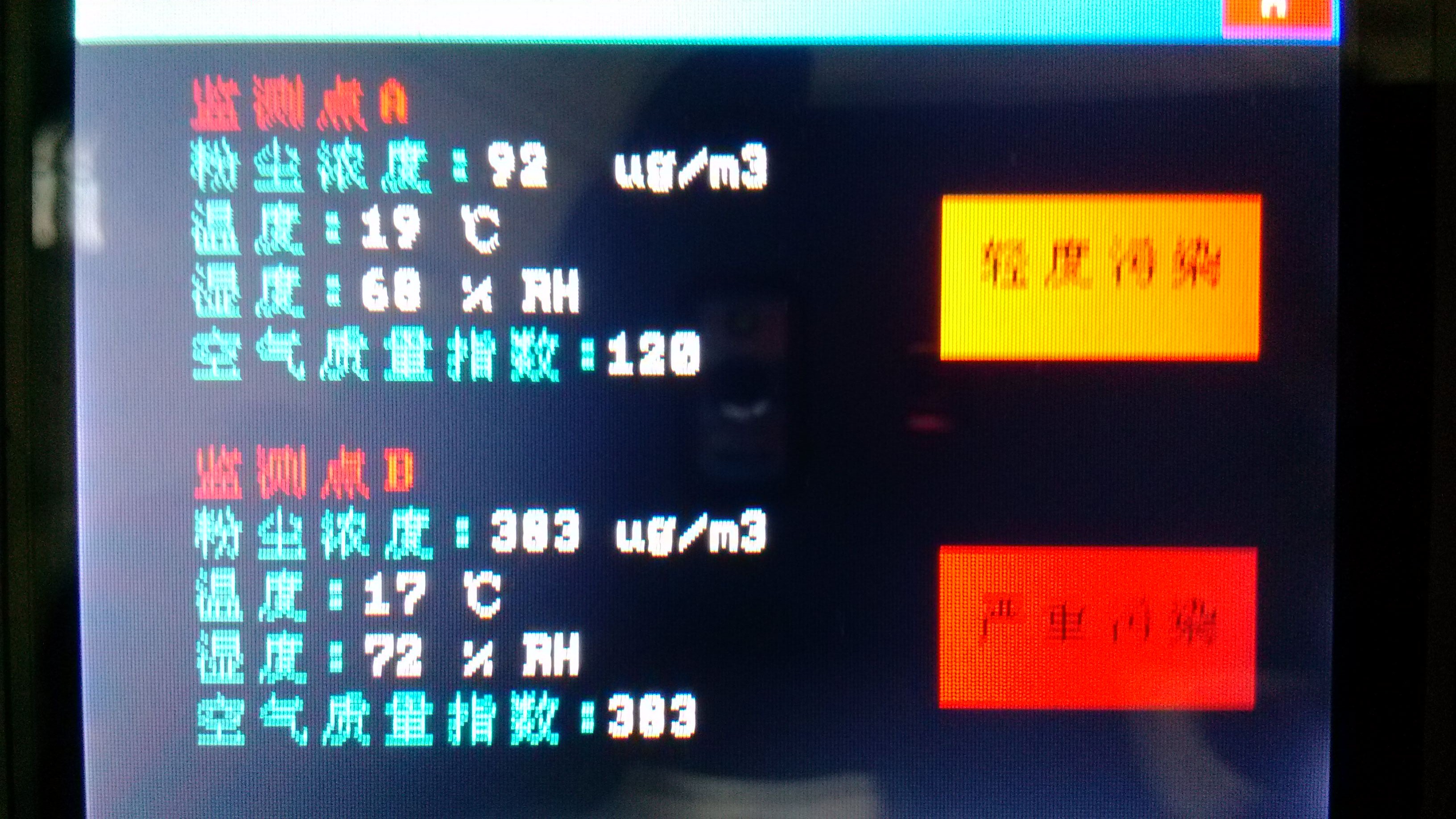

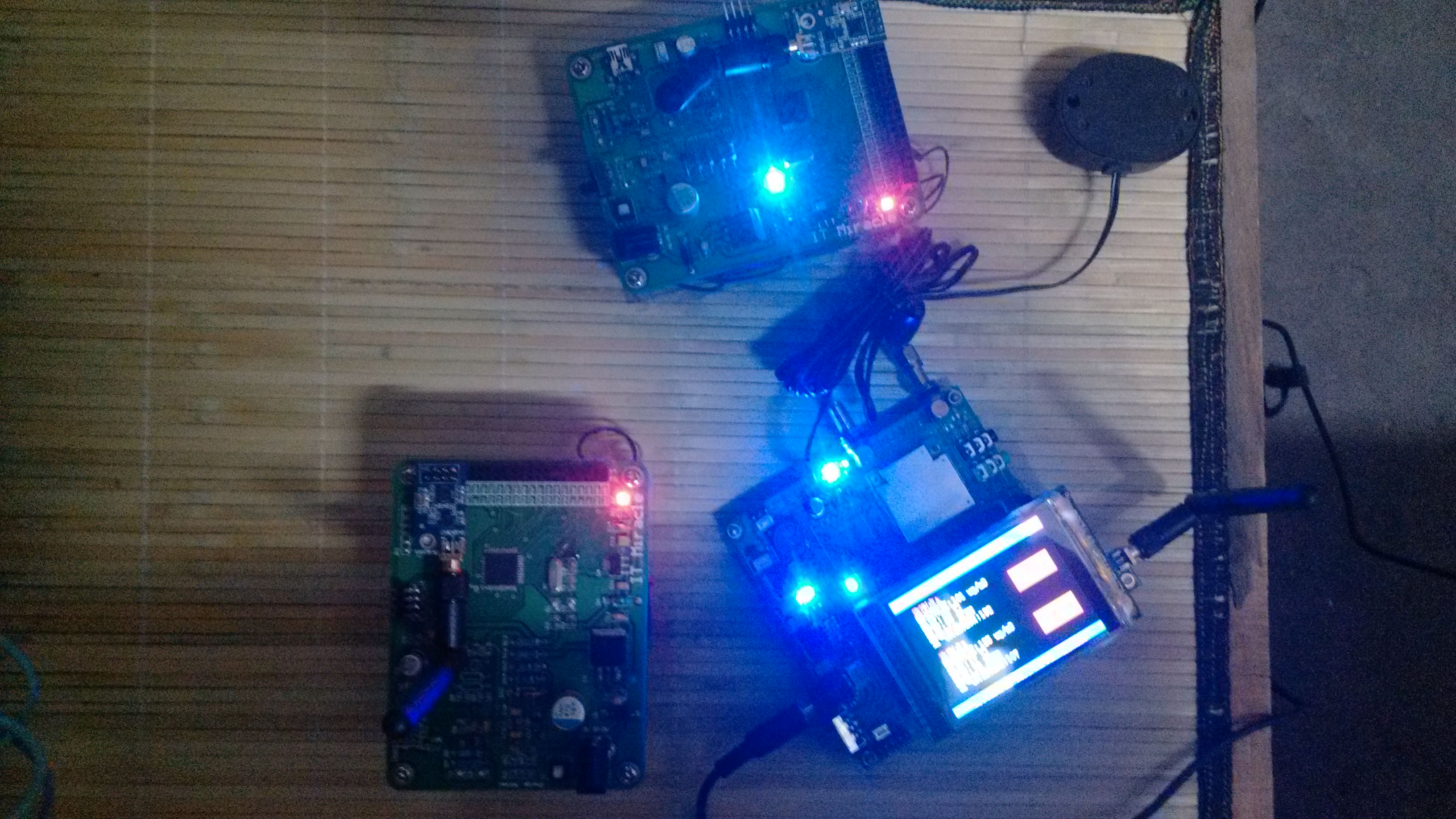

硬件调试版，有视频了，优酷链接：https://v.youku.com/v_show/id_XNjAxNDI4OTIw.html 代码工程，原理图看附件。1 z/ g% q; z2 ?) q" ~ /******************************************/ 下面作品是我课程设计的，分享一下 “简易PM2.5在线监测仪”室内空气检测仪设计采用粉尘传感器检测空气污染程度，传感器把采集到的数据传送给嵌入式开发板，由内核为Cortex M3的处理器平台收集数据并进行处理，通过无线网络将数据发送到互联网，当污染指数超过一定范围，则触发警报，给出警示，提醒人们做出开窗，开动空气清洁器等适当的保护措施，等空气质量正常时，再回到办公室，可用手机短信控制设备，比如查询当前空气污染程度（短信返回），关闭语音报警（喇叭播放），打开语音报警等。也可以通过yeelink网址设置报警界限，可以发送报警微博，邮箱等。
( H& w3 Q* U- I( B7 g8 h& D2 T* i6 s |
微信公众号
手机版
回复:【MCU实战经验】简易PM2.5在线监测仪（基于STM32F103VC）
回复:【MCU实战经验】简易PM2.5在线监测仪（基于STM32F103VC）
回复:【MCU实战经验】简易PM2.5在线监测仪（基于STM32F103VC）
不错啊 谢谢分享 楼主的PM2.5传感器使用的是什么呢？$ e5 C" w/ `3 y0 A2 x+ j) o' r
粉尘传感器，夏普的，，和温湿度传感器，，，玩玩就行了。。呵呵
RE:【MCU实战经验】简易PM2.5在线监测仪（基于STM32F103VC）
回复:【MCU实战经验】简易PM2.5在线监测仪（基于STM32F103VC）
貌似没有PM2.5传感器部分的代码呢
那个很简单的，就一个data IO,命令数据都在哪里读写，，用夏普的粉尘传感器。。
回复:【MCU实战经验】简易PM2.5在线监测仪（基于STM32F103VC）
回复:【MCU实战经验】简易PM2.5在线监测仪（基于STM32F103VC）
上传代码，原理图，封装库等等。
, Z6 a4 r, ~7 Q8 y& z% r& x. z* K
' P3 y Y; R& D2 w
3 \4 |- }% I" F6 ?
: q9 f7 O$ D& l" {) Y, {
% V; p- H1 p; X% t6 d
) h& l" N r. ~4 K
好东东 利国利民
