【安富莱】STM32F407开发板光盘资料更新至V4.5版本，欢迎下载

[复制链接]

baiyongbin2009 发布时间：2014-12-27 15:59

文章
文章封面:	-
文章简介:	-

本帖最后由 baiyongbin2009 于 2015-4-12 12:13 编辑

说明：
1.  从2013年5月份发布至今开发板硬件更新过5个版本，软件资料更新过40次，现在还在持续的更新中。300多个应用实例，4套用户手册
   供大家参考。
2.  我们的数字信号处理教程已经完成32期，还有10几期即将完成，元旦后会在论坛发布，这个DPS教程以Matlab和我们原创示波器为平台。
   示波器的设计我们会专门整理5期教程详细讲解制作过程，这个算是真正意义上的全开源了。
---------------------------------------------------------------------------------------------------------------------------
当前最新STM32-V5开发板光盘资料V4.5百度网盘全下载（2014-12-11）：
光盘A: https://pan.baidu.com/s/1sjLoRbZ
光盘B: https://pan.baidu.com/s/1jGraW0Q

**********************************************************************************

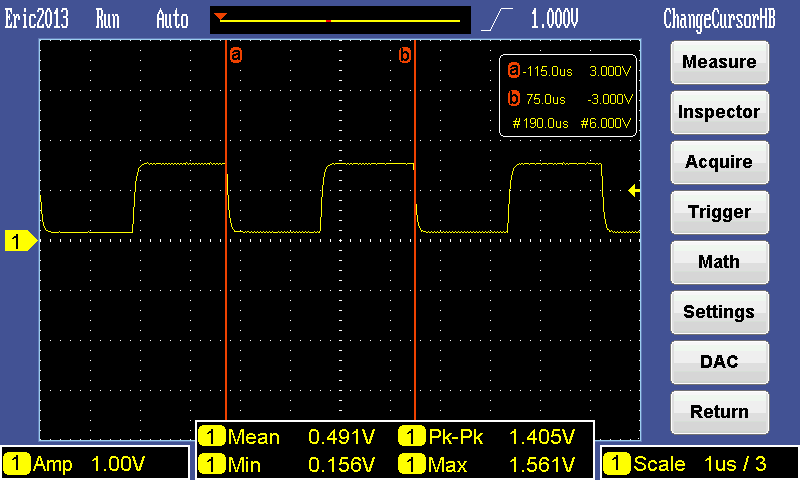

先说下元旦后要发布的示波器，发布的时候FFT，FIR滤波等都会加上，并有5期左右教程详细的讲解制作过程，算是真正意义上的全开源。

示波器的更新记录如下，这个基础版本在今年8月份的时候已经完成，只是后面制作DSP教程先放下了，等待后面DSP教程搞好后加上DSP算法。
此示波器是基于uCOS-III+STemWin+FatFS设计的，实时性完全跟的上。
2014-7-23
1. 确定示波器的刷新方案，刷新效果基本满意。
2014-7-31
1. 初步的示波器界面已经完成。
2014-8-2
1. 时间和幅度的测量功能已经加入，支持测量值的30种动态添加（峰峰值，均值，最大值，最小值等）。
2014-8-5
1. 更改ADC的采样为实时采样，只有更改采样率的时候才做暂停和重新开启处理。
2. 自动触发功能已经实现，单次和多次触发方案研究中。
2014-8-6
1. 最高采样率8.4Msps，完美实现定时器触发调节，12位采样精度（并非芯片支持的3ADC快速交叉，此方法安富莱电子原创）。
2014-8-8
1. 上升沿的捕获功能已经实现，实际捕获实体按键的抖动效果不错。
2014-8-9
1. 自动触发的情况下，可以实时观察6kb的数据。
2014-8-11
1. 正常触发的情况下，可以实时观察6kb的数据。
2. 支持5种波形显示效果。
2014-8-12
1. 实现1sps到8.4Msps的采样率，都可以正常显示波形，至此高速和低速的波形都可以显示了。

/* - X# q* L6 F7 D! r# E& F9 a
单通道采样率，从2.8Msps到1sps - U2 H6 }# ~! A' }. x# p. Y
三通道采样率， 8.4Msps到1sps: W& S) \9 G) ]
*/
- Q( O2 `7 [5 c y8 f# H; q i
const uint32_t g_SampleFreqTable[][2] =
+ I7 W" w/ v& O+ s/ I. o
{
+ @$ I/ l- R6 ]6 c& j% F3 p
//2.8Msps0 S9 ~% G" o& c9 ?+ S5 R
//2Msps
4 `* ?4 N+ T) Z! u# }1 }/ y
//1Msps
+ t' m" W6 G% W0 b$ m7 [
//500Ksps
4 A6 H5 X2 F0 n0 @6 }" m( G' x
//200Ksps) G1 _* g6 b' O5 ]: y$ E
; G. j4 i. M/ [1 v( ]
//100Ksps8 L$ Y2 N1 l/ A$ }6 Y
//50Ksps
+ n( ^ }( |% b, Y. N2 }& ^" M
//20Ksps
( W8 f- e( P% ~ {- ]
//10Ksps7 ` K) S# i2 J. h" I" M8 v J
//5Ksps
' r4 a" o" J/ f
, g# G; A8 {4 }4 w
//2Ksps
- {1 F1 D$ O9 E' d5 e4 j l
//1Ksps
' Q' E/ L' p4 m( A1 ^1 t
//500sps
* f/ c* n. N' Y7 X- Z/ {, M _8 Q
//200sps
. J/ T. h' D) ^- }0 u L
//100sps
+ [9 L& u$ L. d7 w8 f$ l2 i
: h3 p1 X0 z8 S* |& R5 q# F0 U
//50sps
% a( H8 B) q; h& T- P' c
//20sps4 A& ^+ y$ g4 M/ e7 P5 S, c
//10sps
! b$ J, z& N. b! U
//5sps
9 P9 b- I8 F( R7 D
//2sps1 v) h* K" x2 z; K% ?9 R+ F
//1sps. I" z0 r/ |8 L3 e
};

复制代码

赞收藏评论8 发布时间：2014-12-27 15:59

8个回答

baiyongbin2009 回答时间：2014-12-27 16:00:20

本帖最后由 baiyongbin2009 于 2014-12-27 16:05 编辑

****************************************************************************************************
软件更新记录如下（共更新了40个版本）：

2014-12-05 V4.5
1. 升级emWin综合例子到 V1.2a。
      暂时删除背景图片显示，方便客户下载代码到开发板上面就可以运行，不需要外部存储介质。
      增加四点触摸校准功能。校准好后会将触摸参数保存到EEPROM里面，后面使用会自动加载参数。
2. 新增气压芯片BMP180芯片资料和三轴磁力计MAG3110的数据手册。
  路径：02.硬件资料\01.STM32-V5主板\主板外围芯片数据手册

2014-11-30 V4.4
1. 添加例程: DAC8562（16位DAC）例程
  路径: 01.开发板例程\02.高级篇例程（裸机）\
         V5-130_DAC8562（16位DAC）例程（V1.2）.zip

2. 添加例程: ESP8266串口转WIFI模块
  路径: 01.开发板例程\02.高级篇例程（裸机）\
         V5-131a_ESP8266串口WIFI模块例程（测试AT指令）（V1.2）.zip

2014-11-10 V4.3
1. 升级emWin综合例子到 V1.2a。
之前版本RTC闹钟中断忘了写中断函数了。如果板子上面不用电池的话，基本开机过一会就死机。
   路径: STM32-V5光盘A\01.开发板例程\05.emWin综合例程\V1.2a
2. 升级出厂程序到 V1.3;
(1)主界面增加2个图标,DAC8501， DAC8562。可以测试双路DAC模块。
(2)增加若干个预留的图标。实现滑动切换图片页面。仅仅4.3寸屏（480*272）和3.5寸屏（480*320)才会有2个图标页面。
   5.0寸和7.0寸(800*480)分辨率较大，所有图标可以放在一页。

2014-11-05 V4.2
1. 修正出厂程序的BUG ，升级到V1.2，增加3.5寸屏的驱动。
2. 添加D030-6主板的硬件资料
   路径: STM32-V5光盘\STM32-V5光盘A\02.硬件资料\01.STM32-V5主板\主板第5版(D030-6)
3. 添加34P接口显示模块的资料。
   路径: STM32-V5光盘A\02.硬件资料\02.显示模块
4. 添加RS485数码管显示器的说明书
   路径:STM32-V5光盘A\02.硬件资料\12.RS485数码管显示器

2014-10-21 V4.1
1. 修正出厂程序的BUG ，升级到V1.1，解决串行FLASH报错问题

2014-10-18 V4.0【重大更新】
1. 升级例程: 解决SD卡无法写入文件的问题。其他SD卡例子无问题。
  路径: 01.开发板例程\02.高级篇例程（裸机）\
      V5-107d_FatFS文件系统例程（SD卡、NAND Flash和U盘）（V1.2a）.zip

2. 添加FatFS官网资源：路径 STM32-V5光盘A\01.开发板例程\97.FatFS官网资源

3. 出厂程序升级
      1. 支持 LCD横屏、旋转90°、旋转180°、旋转270°（触摸无需重新校准）主界面下按摇杆OK键可以切换屏幕方向
      2. FatFS版本由R0.09升级到 R0.10b
      3. 支持新款RA8875屏（字库图库用25Q128)
      4. 触摸屏和按键测试界面增加按 K1，K2键切换图片。

4. 添加D030-5主板的硬件资料以及配套的显示模块的资料。

赞评论

baiyongbin2009 回答时间：2014-12-27 16:01:40

本帖最后由 baiyongbin2009 于 2014-12-27 16:06 编辑

(续)软件更新记录
2014-07-20 V3.9
1. 升级emWin综合例程到V1.2
路径: STM32-V5光盘A\05.emWin综合例程\V1.2
修改记录:
      1. 更新bsp_sdio_sd驱动代码到V1.1.2(修改自官方的驱动，以前的版本是V1.0.2)。
      2. 修改屏幕截图函数使用emWin自带的GUI_BMP_Serialize和GUI_BMP_SerializeEx。
      3. 升级fatfs到0.10b，并且支持fatfs的多任务。
      4. 升级STemWin到5.24b
      5. 更新RTC驱动。
      6. 修改第一次点击ICONVIEW控件后，再次使用需要点击两次的问题。
      7. 修改退出子界面的时候重复加载背景图片的问题。
      8. 实现背景图片的超快速绘制，界面效果更佳流畅。
      9. 更触摸算法，现在的触摸更加准确并灵敏。
      10. 删除触摸校准功能界面，Flash界面和OLED的显示功能。
      11. 更新SD卡中存储的内容，删除背景图片和Picture文件夹，使用截图功能的时候会自动创建picsave文件夹。

2014-07-14 V3.8 【重大更新，发布STemWin提高篇例程】
1. 增加 STemWin提高篇例程
路径: STM32-V5光盘A\01.开发板例程\04.STemWin教程和例子\10期STemWin提高篇实例

2014-06-28 V3.7
1. BmpWrite.bin 文件更新。RA8875外挂图库芯片的文件更新
2. 出厂程序升级到 V0.71  (未完成,后期再改进)
3. 更新主板原理图和PCB图（对应D030-4）
路径:STM32-V5光盘A\02.硬件资料\01.STM32-V5主板\主板第3版(D030-4)

2014-06-25 V3.6
1. 添加例程: 串行Flash FatFS文件系统例程
  路径: 01.开发板例程\02.高级篇例程（裸机）\
      V5-107f_SD卡FatFS文件系统+SD卡虚拟U盘（V1.2）.zip

2014-06-15 V3.5
1. 添加例程: 串行Flash FatFS文件系统例程
  路径: 01.开发板例程\02.高级篇例程（裸机）\
      V5-107e_FatFS文件系统例程（SPI串行Flash）（V1.2）.rar

2014-05-22 V3.4
1. 升级emWin综合例子，支持4.3寸屏，增加触摸校准功能。
  路径: 01.开发板例程\05.emWin综合例程\V1.1

2014-05-07 V3.3 【重大更新，发布STemWin教程】
1. 添加 04.STemWin教程和例子(1-60期)
  路径: 01.开发板例程\04.STemWin教程和例子

2014-03-23 V3.2
1. 添加uCOS-II 例程 11个
  路径: 01.开发板例程\09.uCOS-II例子

赞评论

baiyongbin2009 回答时间：2014-12-27 16:03:02

本帖最后由 baiyongbin2009 于 2014-12-27 16:06 编辑

（续）软件更新记录
2014-03-05 V3.1 【小幅更新】
1. 7寸增强型显示模块(D017-2)尺寸图更新（增加可视区）
路径: 02.硬件资料\02.显示模块\7.0寸显示模块

2. 升级UCOS-III+emWin所有例程，全部添加IAR工程
路径: \01.开发板例程\03.UCOS-III+emWin例程

3. 更新uCOS-III系统移植过程详解例子中的IAR工程（6.3可以打开）
路径: 01.开发板例程\08.uCOS-III教程和配套例子\μCOS-III配套例子\
   第8期：uCOS-III系统移植过程详解例子.zip

4. FreeRTOS每个例子添加IAR工程
路径: 06.FreeRTOS操作系统例程

5. 添加2个工程解决uCOS-III FPU问题. 实际测试MDK4.54，4.73，5.10版本和 IAR6.3，6.7均没有问题。
路径: 01.开发板例程\98.解决uCOS-III FPU问题的工程代码
uCOS-III+STemWin5.22+FatFS（含IAR和MDK）.rar
uCOS-III工程（含IAR和MDK）.rar

2014-03-02 V3.0 【重大更新】
1. 用户手册更新至V2.0版本 --- 全面整理文档排版格式

2. 全部的例程名称统一编码

3. 基础篇例程【V5-001 至 V5-012】升级固件库
  路径: 01.开发板例程\01.基础篇例程（裸机）

4. 高级篇例程【V5-101 至 V5-128】升级固件库
  路径: 01.开发板例程\02.高级篇例程（裸机）

5. FreeRTOS例程【V5-300 至 V5-315】升级。固件库升级到 V1.3.0; FreeRTOS从V7.5.2升级到V8.0.0; STemWin升级到5.22
  路径: 01.开发板例程\06.FreeRTOS例程

6. RTX操作系统例程【V5-400 至 V5-407】升级将F4的固件库升级到1.3.0版本。
  路径: 01.开发板例程\07.RTX操作系统例程

7. uCOS-III教程和例子升级 (补充到第9章)
  路径: 01.开发板例程\08.uCOS-III教程和配套例子

8. 03.UCOS-III例程文件夹更名为 03.UCOS-III+emWin例程【V5-600 至 V5-608】；同时升级例程的固件库
  路径: 01.开发板例程\03.UCOS-III+emWin例程

9. 添加几款字模软件、TCP UDP协议测试软件
  路径: 04.工具软件\16.TCP UDP协议测试工具

2014-02-19 V2.9
1. 升级出厂程序到 V0.7版, 路径: 01.开发板例程\00.开发板预装的程序（出厂程序）
a) STM32F4固件库升级到最新 V1.3.0  (功能配置已更改)
b) LwIP版本由V1.3.2升级到V1.4.1
a) WEB服务器界面 LwIP支持动态修改IP地址。
b) "触摸屏和按键" 界面中增加PS/2键盘鼠标、红外遥控器功能、显示RA8875外挂图库芯片中的图片
c) 增加"AD7705模块"测试界面 --- 双通道16位ADC
d) 增加"ADS1256模块"测试界面 --- 8通道24位ADC
e) "RA8875字库"界面
   - 增加写图库芯片功能 (图片放到NAND Flash磁盘 \RA8875文件夹)
   - 提高写NOR Flash的速度
f) NAND Flash\RA8875文件夹增加BmpWrite.bin文件，这是写入到RA8875图库芯片的文件.
g) "MEMS传感器"界面，增加DS18B20和DHT11测试功能

2. 增加PS/2键盘和鼠标例程  (固件库最新版本 V1.3.0)
路径: 01.开发板例程\02.提高篇例程（裸机）\F4-029_PS2键盘和鼠标例程(V1.2).rar

赞评论

baiyongbin2009 回答时间：2014-12-27 16:03:58

本帖最后由 baiyongbin2009 于 2014-12-27 16:07 编辑

（续）软件更新记录
2014-02-18 V2.8
1. 添加uCOS-III教程和配套资源(第1-7期)
路径: 01.开发板例程\08.uCOS-III教程和配套例子

2014-02-12 V2.7
1. 添加 F4-025_DAC8051模块例程
路径: 01.开发板例程\02.提高篇例程（裸机）\F4-025_DAC8051模块例程(双路16位DAC)(V1.1).rar
2. 添加 F4-026_DS18B20温度传感器例程
路径: 01.开发板例程\02.提高篇例程（裸机）\F4-026_DS18B20温度传感器例程(V1.1).rar
3. 添加 F4-027_DHT11 例程
路径: 01.开发板例程\02.提高篇例程（裸机）\F4-027_DHT11温湿度传感器例程(V1.1).rar
4. 添加 F4-028_红外遥控器例程
路径: 01.开发板例程\02.提高篇例程（裸机）\F4-028_红外遥控器例程(V1.1).rar
5. 添加文件夹: \01.开发板例程\99.ST固件库源文件

2014-01-16 V2.6
1. 添加 ADS1256例程(8通道带PGA的24位ADC)
路径: 01.开发板例程\02.提高篇例程（裸机）\F4-024_ADS1256模块例程(8通道带PGA的24位ADC)(V1.1).rar
2. 用户手册升级到 V1.7版本，添加提高篇例程介绍(第2个串口FIFO)

2014-01-15 V2.5
1. 用户手册升级到 V1.6版本，添加提高篇例程介绍(第1个按键FIFO)
2. 例程文件夹名字更新。

2014-01-13 V2.4
1. 用户手册升级到 V1.5版本，添加第19章 ADC实验
2. 增加ADC实验基础教程和例程资源
路径: \01.开发板例程\00.基础教程配套例程资源\第15期：ADC实验.zip

2014-01-06 V2.3
1. 用户手册升级到 V1.4版本，添加第18章 DAC实验
2. 增加DAC实验基础教程和例程资源
路径: \01.开发板例程\00.基础教程配套例程资源\第14期：DAC实验.rar
3. 添加AD7705模块的硬件资料
路径: \02.硬件资料\11.AD7705模块(2通道带PGA的16位ADC)

2013-12-24 V2.2
1. 用户手册升级到 V1.3版本，添加了基础教程章节（第16,17章）
2. 增加AD7705模块的例程: F4-023
路径: 01.开发板例程\02.裸机例程（安富莱原创）\F4-023_AD7705模块例程(2通道带PGA的 16位ADC)(V1.1).rar
3. 增加CRC(循环容易校验)基础教程和例程资源
路径: \01.开发板例程\00.基础教程配套例程资源\第12期：CRC实验.rar
4. 增加RNG(随机数)基础教程和例程资源
路径: \01.开发板例程\00.基础教程配套例程资源\第13期：RNG实验.rar

2013-12-17 V2.1
1. 用户手册升级到 V1.2版本，添加了基础教程章节（第15章）
2. 增加基础教程对应的例程资源
路径:\01.开发板例程\00.基础教程配套例程资源\第11期：RTC实验.zip

2013-12-09 V2.0
1. 用户手册升级到 V1.1版本，添加了基础教程章节（第5章-第14章）
2. 增加基础教程对应的例程资源
路径:\01.开发板例程\00.基础教程配套例程资源（第1-10期）

赞评论

baiyongbin2009 回答时间：2014-12-27 16:05:04

（续）软件更新记录2013-09-24 V1.8
1. 增加NOR Flash脚本工程（For J-Link）
路径: 04.工具软件\3.JLink仿真器驱动\提取 J-Link读写NOR Flash的脚本
   04.工具软件\3.JLink仿真器驱动\JLink仿真器驱动\J-Link配置文件
2. 用户手册升级到 V1.0版本，添加NOR Flash的烧写方法。
3. 出厂程序升级到V0.63, 解决IAR工程编译问题。增加图片背景，解决RA8875底层驱动问题。

2013-09-21 V1.7
1. 添加 RTX 例子(8个)
路径: 01.开发板例程\07.RTX基础例程

2013-09-10 V1.6
1. 添加FreeRTOS例程（16个例子）
  路径: 01.开发板例程\06.FreeRTOS例程
2. 添加PCB封装库
  路径: 02.硬件资料\01.STM32-V5主板\SCH和PCB库

2013-08-20 V1.5
1. 更新GPS模块资料D038-3
路径: 02.硬件资料\09.GPS模块

2013-08-03 V1.4
1. 添加MP3模块的资料
路径: 02.硬件资料\10.MP3解码器模块
2. 升级开发板用户手册到V0.8版本, 增加"检测开发板硬件"章节
路径: 光盘根目录

2013-08-01 V1.3
1. 添加UBLOX方案的GPS模块资料。
路径: 02.硬件资料\09.GPS模块
2. 更新主板部分IC的Datasheet
路径: 02.硬件资料\01.STM32-V5主板\主板外围芯片数据手册
3. 更新裸机例程(添加和更新部分例子)
路径: 01.开发板例程\02.裸机例程（安富莱原创）

2013-07-26 V1.2
1. 添加7寸显示模块(增强版)的尺寸图和原理图.
路径: 02.硬件资料\02.显示模块\7.0寸显示模块

2013-07-19 V1.1  --- 这是较大规模的更新
1. 增加 03.图片资源
2. 01.开发板预装的程序对子文件夹重新排列，专门说明出厂预装的程序
3. 出厂预装的例程升级到版本 V0.62
4. 裸机例程大部分升级BSP库，例程版本到V1.1; 完善IAR工程和例程说明,补充接线图和执行结果截图
例程的Doc文件夹增加相关的芯片的pdf数据手册.

2013-06-28 V1.0
1. 更新01.开发板例程\emWin例程（Eric2013原创）
a) Ex038-WIDGET_GraphXY.c.zip
b) Ex041-WIDGET_GraphYT.c.zip
2. 添加 emWin综合例程(7寸屏,V1.0_2013-06-30)（Eric2013原创）.zip
3. 工具软件增加:
      (13). 图片图标处理软件
      (14).字库提取软件

2013-06-21 V0.9
1. 更新说明书到V0.7版本
2. 更新 F4-001,002,003例程到V1.1版本 (添加支持IAR工程)
3. 更新 F4-999出厂程序到 V0.56版本

2013-06-10 V0.8
1. 更新说明书到V0.6版本
2. 更新出厂测试程序到 V0.55版本

2013-06-03 V0.7
1. 更新KEIL工具包，删除KEIL3 和 KEIL4.13，放入KEIL 4.54

2013-05-31 V0.6
1. 添加 emWin 和 uCOS-iii例程

2013-05-21 V0.5
1. 首版。说明书和例程还不完善。

赞评论

baiyongbin2009 回答时间：2014-12-27 16:08:53

*********************************************************************************
STM32-V5主板硬件更新记录:
D030-6: 第5版（批量供货）
      1. 解决部分丝印错误问题.
      2. FM收音机增加耳机天线回路

D030-5: 第4版（批量供货）
      1. 主板上的TFT显示接口脚位由30P调整为34P。主板缺省配加高的双排母。
      2. 显示模块的接口的脚位由30P调整为34P。显示模块缺省配DC3-30P插座。
      3. 增加了FPC-32P显示接口（预留功能，不使用）。
         如果FPC线过长（大于15cm，则不稳定），后续可能修改为40P接口。
      4. 增加PH2.0-10P显示接口，用于SPI方式连接RA8875显示模块。
      5. 增加支持3.5寸（480x320）显示屏（自带驱动IC)。
      6. 收音机芯片由Si4730（AM/FM) 修改为Si4704(FM)。增加支持耳机天线。
      7. 5V电源电路由XL1509（2A) 修改XL2596(3A)。解决电源电路发热量大的问题。
      8. KF128接线端子增加了12V输出。方便接一些12供电的外设（比如LED-485数码管）。
      9. 按键的8个GPIO全部引出到一个单排针。
      10. 增加一个4P的排针，引出I2C总线。
      11. 增加了一个无源蜂鸣器（和红外发射管通过跳线帽切换使用）
      12. 去掉扬声器模块。音频功放直接集成到主板。音腔扬声器直接安装到主板。
      13. 复位和ISP按钮调整到板子的右下角，方便使用。
      14. MicroUSB的插座由纯贴片的修改带插脚的贴片座，以提高机械强度。

D030-4: 第3版（批量供货）
      1. 摄像头接口的第6,7脚线序调整，和其他厂家线序保持一致。
      2. 提高PCB可焊性，HMC5833L和BH1750FVI 芯片的PCB引脚封装调整
      3. 气压传感器远离给LCD供电的AM1117,避免环境温度失真太大
      6. LCD的AM1117 加大散热区

D030-3: 第2版（批量供货）
      1. 解决部分零件丝印重叠问题
      2. 外扩的接口在PCB正反两面均增加引脚功能丝印
      3. 拉开2个USB接口的物理位置，方便同时插USB线和U盘。
      4. 复位键S4和ISP键跳线更换2个白色小按钮

D030-2: 第1版（小量供货）

**************************************************************************************
