Veiko 发布时间：2015-1-10 18:37

阅读主题, 点击返回1楼

赞收藏 12 评论174 发布时间：2015-1-10 18:37

174个回答

slotg 回答时间：2015-1-14 09:26:01

Veiko 发表于 2015-1-14 09:22# J' J6 c# a/ |! J8 f9 I* M
用过这种板子，其实就是板上的MCU在读卡后转成对应的协议数据再输出而已，最终效果是一样的 ...

谢谢，我是想用串口方式控制的板子就不需了解RC522的寄存器操作了。

赞评论

Veiko 回答时间：2015-1-14 09:29:03

slotg 发表于 2015-1-14 09:26
: B( R1 P3 V2 H- V8 }谢谢，我是想用串口方式控制的板子就不需了解RC522的寄存器操作了。

哦，是的RC522的寄存器的话你自已去看比较麻烦，我也是移植的别人的，自已后期在深入使用的时候再去看资料，PDF说得倒是的确挺详细

赞评论

slotg 回答时间：2015-1-14 09:33:11

Veiko 发表于 2015-1-14 09:29' q1 g% ]! Z! |3 b' Z' N
哦，是的RC522的寄存器的话你自已去看比较麻烦，我也是移植的别人的，自已后期在深入使用的时候再去看资 ...

是的，谢谢

赞评论

wyxy163@126.com 回答时间：2015-1-14 15:23:00

提示: 作者被禁止或删除内容自动屏蔽

赞评论

Veiko 回答时间：2015-1-15 10:37:56

本帖最后由 Veiko 于 2015-1-17 00:26 编辑

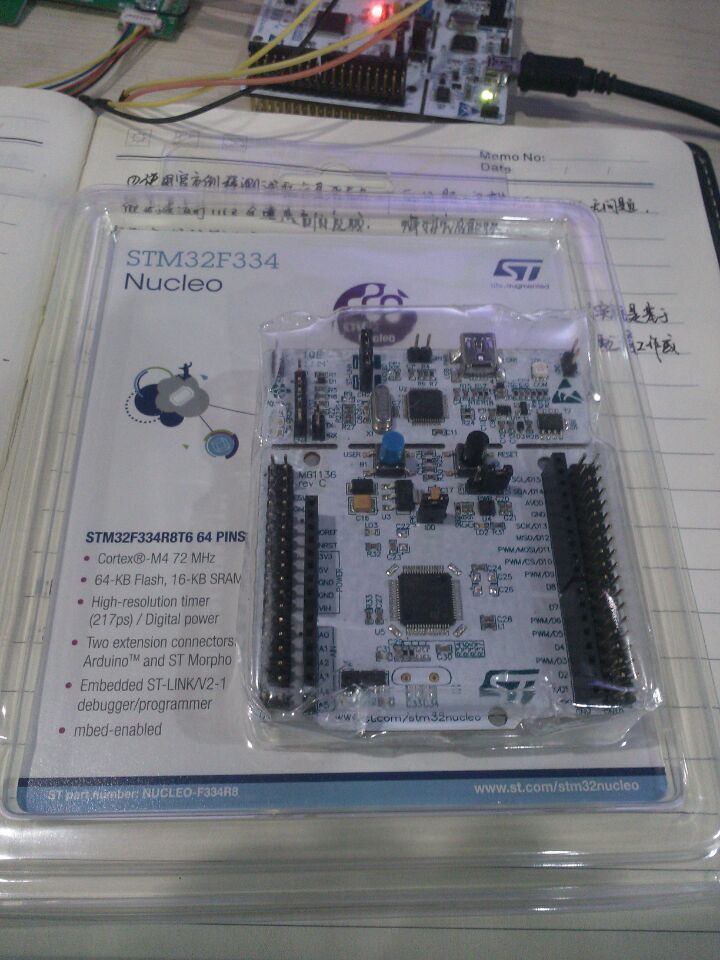

由于这个贴子给楼主带来了不错的人气，和元宝，所以换了一个334开发板，到货SHOW一下图： 334 NUCLEO.jpg

大家也加油哈！
点击这里回1楼

赞评论

Veiko 回答时间：2015-1-16 10:25:42

本帖最后由 Veiko 于 2015-1-16 10:27 编辑

把Demo方案所用到的IO口及相关功能罗列一下：
1. 指纹传感器
1 n% l0 G1 e; u0 |: _0 h4 r BLH_POWER_5.0 ----------- 触摸感应供电，不断电直接接5V7 a# B' L6 G; Y' T1 M3 R! H" o
BLH_POWER_3.3 ----------- PC4(使用高低电平控制开/关，用以完成低功耗功能)
; r2 [' Z! Y, {0 }$ s. @! j( B BLH_MCU_TX -------------- PA9 UART1_TX
3 a  Q* v1 Z, }8 }/ I7 ] BLH_MCU_RX -------------- PA10  UART1_RX
. }7 |' {1 u: }2 o( I* h BLH_INT ----------------- PA4(有触摸动作是输出高->可用上升沿中断将MCU从STOP模式唤醒)4 Y# D4 C6 o" H! l% g
2. OLED模块
  [5 p9 V6 n3 h. t! S5 t1 C OLED_CS_sce ------------- PC2: L9 `  R+ J" M0 t7 q: P2 z
OLED_RES ---------------- PB0
* o) u3 x* e, V- C, K- ?6 U$ @ OLED_DC ----------------- PC3
' G. P) E1 U2 P+ U; Y# ? OLED_sdin --------------- PA7/ k- V. w. v3 R* }  l/ k
OLED_sclk --------------- PA5
' H/ B  l' q7 J# n1 P/ n3. W25X16模块
. z/ j. Z& x0 L4 {8 b W25X16_CS --------------- PB13' B3 O  r4 c) F3 L$ Q. Q
W25X16_CLK -------------- PA5
" X# a$ C6 \, `, } W25X16_MOSI ------------- PA7
/ K! S# Q. F, i% w* K0 O W25X16_MISO ------------- PA6
! d9 X7 z& R# Z. e2 B" z4. 蜂鸣器: F( C% G$ R1 j5 U' L
BEEP_Ctrl --------------- PC86 o  M. S( @1 o3 x
5. RC522模块3 e( q! [; X6 a; f" |
RC522_CS ---------------- PC0' G2 v+ g  g* l
RC522_SCK --------------- PA5
* w5 j$ R% B! ?  s2 {9 ? RC522_MOSI -------------- PA7. U! Z: s2 f1 F3 g! v1 t
RC522_MISO -------------- PA6- o8 N; r: v3 V% p3 m
RC522_RST --------------- PC1
$ X3 G% s1 B: Z. J* E9 Y# W RC522_IRQ --------------- PC106 ^' W2 B- u5 B! S1 V: I
6. 按键
+ U+ E- [, t) o UserButton -------------- PC13
: S+ U% g; Q/ N$ ~, Z, d- w+ D7. PC串口
: T9 K1 q" s1 N6 ^8 x4 D PC_MCU_TX --------------- PA2 UART2_TX
) x# k! y- m( f( k" A PC_MCU_RX --------------- PA3 UART2_RX) B7 Q. l& s1 j* [

3 ?% x& u1 c# Z0 A* H! D; v; \
2 G& e8 `+ {( y9 M点击回一楼

赞评论

Veiko 回答时间：2015-1-17 00:07:24

方案外设接口原理图已更新，大伙可以看了

赞评论

时光碎了天回答时间：2015-1-17 09:58:34

大力支持你的

赞评论

Veiko 回答时间：2015-1-18 17:48:28

时光碎了天发表于 2015-1-17 09:58
# M. B( e9 b" H8 G4 n! [7 P% T) I0 Y大力支持你的

谢谢

赞评论

qwy2992 回答时间：2015-1-19 13:23:01

好厉害的样子！！支持

赞评论

zhangdaijin 回答时间：2015-1-20 13:54:32

楼主大爱哦

赞评论

wu1169668869 回答时间：2015-1-21 12:33:06

好多资料！！！
多谢分享~

赞评论

Veiko 回答时间：2015-1-21 17:01:38

wu1169668869 发表于 2015-1-21 12:33
5 Q+ ]9 Y4 T P& |0 n好多资料！！！' ?5 V# {! N+ Q0 n! p" X* O; Y8 c
多谢分享~

呵呵，不客气，以后大家好多玩点新花样啊

赞评论

黑溱郎回答时间：2015-1-22 11:11:01

好厉害的样子！！支持

赞评论

moyanming2013 回答时间：2015-1-22 11:27:59

Veiko 发表于 2015-1-10 18:51
; C6 F3 }2 N5 U M4 @9 \0 R资料分享第二波---------------------------
& F* o% G" k: t- M4 ]( G- ]1. STM32F0xx USB库
, P# o: U$ \% d5 X/ t2. 再分享一个YouKu上 ...

很高端，过来支持。
