STM32F411【Nucleo】第六课--串口通信(基于keil5.13)

[复制链接]
颩色四葉愺 发布时间:2015-2-4 20:33
本帖最后由 颩色四葉愺 于 2015-2-4 20:35 编辑 / T: G9 x" x# n# Z" H2 _/ h6 R

5 {$ e, Q9 R+ b5 v' dSTM32F411一共有三个串口,分别是串口一,串口二和串口六。这个串口折腾了好多好多天,说多了都是泪,我一开始就上串口二,没想到串口二是个坑!!!!!使劲调都调不通,最后还是放弃先,之后试了试串口一和串口六,一试就通!
, u% {5 C2 C+ e9 S
  ^  s- \# t* J/ |" I别跟我说是不是硬件问题,或者说是不是串口二的时钟没开之类的!都不是!!!!!我调通串口一和串口六之后,试了试用stn32的专用库来试试,我擦想死的心都有,一下就成了!!!别烦我先,我一个人想静静,别问静静是谁!     为什么标准库不行!!!!请广大网友解决这个问题能发发善心告诉我,这里我奉上我调通的三个串口源码。(串口一和串口六我都写好接收中断了,串口二仅仅写好了发送的没写接收的)
) x& s' d% n3 s6 ]) E. K4 _& Z(1)建立工程,新建工程的步骤就不说了!请参考我之前的帖子:
* i! K' F% n9 Y5 L0 FSTM32F411【Nucleo】第一课--新建工程(基于keil 5.13)" e9 U/ [- ^# w' Q
(2)新建bsp_usart.c和bsp_usart.h$ W9 L' Y* e( [! W# X+ o& B
bsp_usart.c
9 {9 X9 {; _0 U1 E
  1. #include "bsp_usart.h"' L& c2 H; Y5 b$ v: Z
  2. void NVIC_USART1_Config(void)
    6 O  U0 F" R) j# x, K
  3. {9 {8 x2 G& [1 _' m; `" L. I
  4.         NVIC_InitTypeDef NVIC_InitStructure;
    " o, f- E- Y0 v: J3 ?0 [
  5.         NVIC_PriorityGroupConfig(NVIC_PriorityGroup_1);
    / R& t9 j) X5 D& d' C# g
  6.
    0 S) l6 `% n! j8 A( q
  7.         NVIC_InitStructure.NVIC_IRQChannel=USART1_IRQn;
    ( e2 a4 i7 k1 l( {" X
  8.         NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=0x00;! }, {* m) g# v2 t( G
  9.         NVIC_InitStructure.NVIC_IRQChannelSubPriority=0x02;, T% Y% d5 S/ J! u( @# I8 @# `
  10.         NVIC_InitStructure.NVIC_IRQChannelCmd=ENABLE;0 D( t2 ]" Z7 R5 S( ]$ W
  11.         NVIC_Init(&NVIC_InitStructure);7 c' [7 v: I0 [# f+ R' U8 W3 X. I# g
  12. }
    / E( w9 q& A: q8 Y/ j7 h

  13. 8 x' A+ t- h0 ?: g
  14. void USART1_Config(void)
    # D7 J2 Q" W  N  J# b2 f9 R9 @
  15. {
    ( }, j4 L1 }' K
  16.         GPIO_InitTypeDef GPIO_InitStructure;
    4 o9 S8 a4 a) Y! X
  17.         USART_InitTypeDef USART_InitStructure;. N9 t7 \4 `# k7 z4 i
  18.
    ' ^5 L7 T- l- L3 X! j7 K. Q
  19.         ) d* W; Z( t7 G- {$ x- }. V5 A& _
  20.         RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOA , ENABLE);
    & S3 z1 t# w+ P& d9 f& L2 z% H
  21.         RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1, ENABLE);# w- m/ G; m" L3 P3 M; S
  22.         //串口1对应引脚复用映射
    3 z$ s- c! }4 J, {
  23.         GPIO_PinAFConfig(GPIOA, GPIO_PinSource9, GPIO_AF_USART1); " A3 B7 {0 z/ X7 `6 t
  24.         GPIO_PinAFConfig(GPIOA, GPIO_PinSource10, GPIO_AF_USART1);
    ( G$ j( E; u5 d
  25.         ! h) M! {/ [" i) _9 O# C6 Y) ]
  26.         GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9|GPIO_Pin_10;2 l+ U  N7 c) d) M5 o$ d
  27.         GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF;
    ; x" f: t7 o0 F$ J  S8 @
  28.         GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;' U1 H& K% E% k, A$ ~0 q. m. X
  29.         GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;
    1 d1 q' E7 f. d" G
  30.         GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_NOPULL;' m- |% h; ?% f" F
  31.         GPIO_Init(GPIOA, &GPIO_InitStructure);
    " u0 N1 |5 k( U# y" |
  32.                         & [# v' c; j4 E$ @5 @6 m6 p  B8 i
  33.         NVIC_USART1_Config();
    8 R+ X0 m/ b( Q6 j3 A  D/ F, Z
  34. 0 k; j/ ]* O, ^0 v; E
  35.         USART_InitStructure.USART_BaudRate=115200;
    , Z0 R! g6 p& G2 Z2 a$ Y
  36.         USART_InitStructure.USART_WordLength=USART_WordLength_8b;$ ?4 r% G8 A9 R7 z1 }4 ~
  37.         USART_InitStructure.USART_StopBits=USART_StopBits_1;+ X: f% a+ h6 Q/ @, r" }, N
  38.         USART_InitStructure.USART_Parity=USART_Parity_No;
    7 C: W3 X8 H6 J$ {# M
  39.         USART_InitStructure.USART_HardwareFlowControl=USART_HardwareFlowControl_None;
      X0 C+ m) q2 G' b9 T0 Y& W" w
  40.         USART_InitStructure.USART_Mode=USART_Mode_Rx|USART_Mode_Tx;+ Q, z7 d7 p+ l/ F& o9 R  k) M
  41.
    ' J  a- K6 C" z. G# \1 J3 r3 U8 p
  42.         USART_Init(USART1,&USART_InitStructure);. ^' }6 c3 |# K0 D9 i
  43.         & o0 _0 ^* ?! z  q
  44.         USART_ITConfig(USART1,USART_IT_RXNE,ENABLE);0 F$ X4 Q- g7 U6 H2 A/ u
  45.
    % b9 q4 Q9 p" A  l/ z' G* s
  46.         USART_Cmd(USART1,ENABLE);
    % T$ K, L9 D8 |8 ^
  47. }4 j. F! f' s6 B  I8 k1 y
  48. /// 重定向c库函数printf到USART1
    6 |( B7 _1 o$ r& H2 }4 d+ Q
  49. int fputc(int ch, FILE *f)+ x. f; x0 b8 s3 ?
  50. {
    3 d5 s- y$ ?9 R( _3 ^/ a) M$ e
  51.                 /* 发送一个字节数据到USART1 */" p$ e6 x5 Q* M
  52.                 USART_SendData(USART1, (uint8_t) ch);
    9 H6 ~7 H7 Q7 c1 _5 J4 ~* ?* k
  53.
    ; \& J$ Y2 D( ^/ _
  54.                 /* 等待发送完毕 */
    9 J& _% u5 M, ^. Z0 K- j* p
  55.                 while (USART_GetFlagStatus(USART1, USART_FLAG_TC) == RESET);
    0 M* j' Q( C; m( c  `
  56.         4 |3 V/ A- s% [6 a% `" Y3 l- F
  57.                 return (ch);! `, E. b+ O0 C' R2 G: p
  58. }  z9 I: ~  i1 p7 t9 l
  59. " s+ i& x: D0 n3 S( S# p/ z
  60. /// 重定向c库函数scanf到USART1, _: D! w  A& p* m: v1 P" T% V
  61. int fgetc(FILE *f)3 W0 n; P  N6 K1 B3 _/ A7 c
  62. {
    ( `! @( H6 D. e& S
  63.                 /* 等待串口1输入数据 */
    : D4 C3 W. {+ b9 j- B. T4 s% a+ O
  64.                 while (USART_GetFlagStatus(USART1, USART_FLAG_RXNE) == RESET);
    # I8 o9 V, ?) J& [2 E3 X0 W

  65. 9 S5 A" C. l, \5 G7 \# d
  66.                 return (int)USART_ReceiveData(USART1);/ e0 O4 T& e2 @# @5 E
  67. }) @* O- c7 t) p1 Q
  68. /*********************************************END OF FILE**********************/
复制代码

/ Q: b) v9 ~. y2 [% k$ O- nbsp_usart.h
. t: T) n2 f& |8 J
  1. #ifndef _BSP_USART_H_) b% a9 {/ i) d( y
  2. #define _BSP_USART_H_
    3 u" l' ?+ d# f9 q1 O

  3. $ u: P# h) W; Q4 k9 y
  4. #include "stm32f4xx.h": Z$ h$ u# E  `+ _6 E6 w% S( ^
  5. #include <stdio.h>
    ) a+ O5 f1 l1 W9 _+ ?4 t
  6. void USART1_Config(void);) X3 t4 `! h6 B4 X$ D
  7. #endif
复制代码

" e  f% U/ d0 v4 u% Q/ F. V7 ^(3)修改stm32f4xx_it.c
+ s: T( w0 }' ]) H) M8 Y
  1. void USART1_IRQHandler(void)& b; p  r. t2 k# L4 G( e' e2 v1 ~8 n
  2. {
    % m( d8 J5 }  ~
  3.         char c;8 J( E6 f' v& X( S% ?+ q
  4.         if(USART_GetITStatus(USART1, USART_IT_RXNE) != RESET)1 X2 r& ~7 h* u2 A! j+ |( l
  5.         {: w7 e- n  U% L% j( C' V
  6.                 c=USART_ReceiveData(USART1);" g/ V# Q- R) S. n/ y( `
  7.                 USART_SendData(USART1,c);7 y- B/ `& E# z$ X* u" R
  8.         }! a) f' ~! H9 Y% I$ A7 E: T* m
  9. }
复制代码

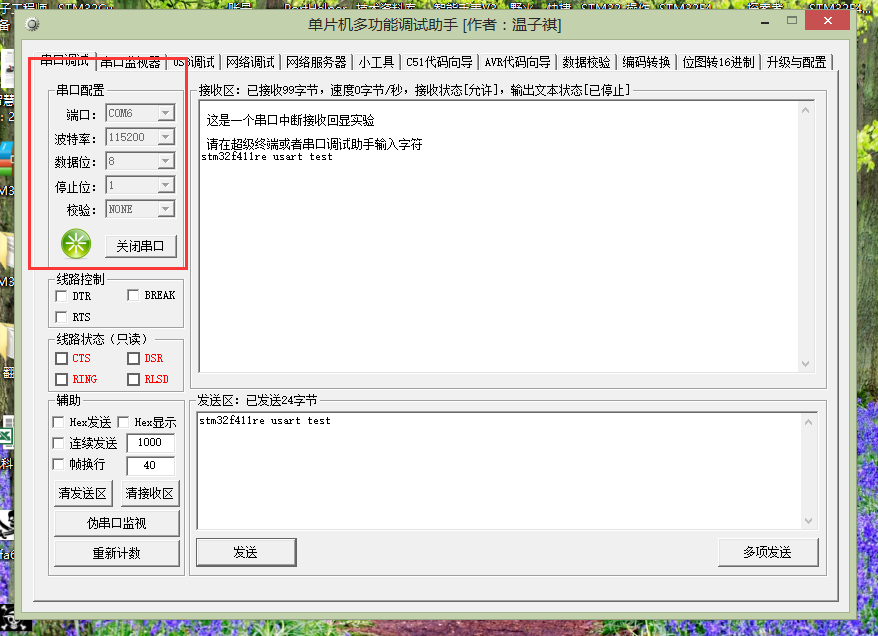

% K! y2 c8 b7 r8 E: Z  t编译下载后利用USB转串口下载器进行通信(大家可以利用市面上的开发板的串口部分),打开串口助手后,给板子复位后" ^5 S9 @- h" [" v% O+ b/ l
QQ截图20150204201823.png   q; W0 O1 z6 M' i- J0 q
( C( N- y5 V! h& Z. C3 G% c2 J6 j! M

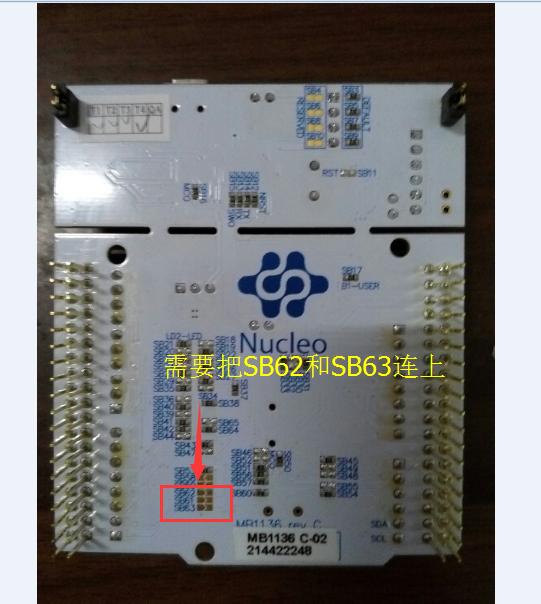

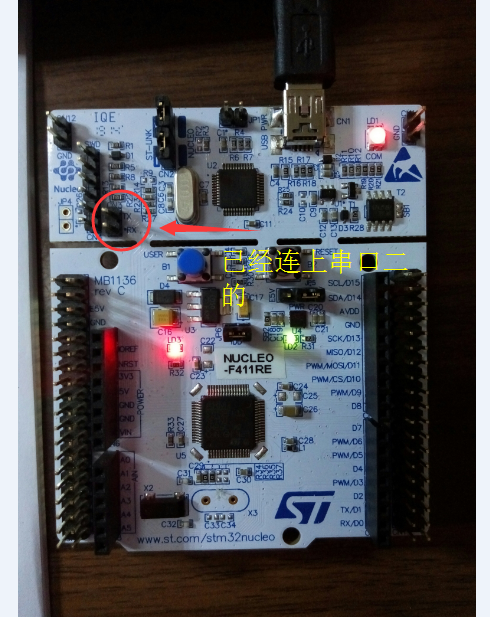

" s4 p5 o+ [) L% u$ D0 \' T/ R温馨提示,如果你要用串口二则板子的A2 和A3外引接口是没有跟MCU链接的   不过ST-link中的RX ,TX就是连上MCU的串口二的  我们也可以往这连!
9 |* Y# M5 ~7 U QQ截图20150204203031.png + _- F( \- ^; T" J2 b$ t$ s1 i7 i
QQ截图20150204203138.png 7 r/ J. Q2 n7 j  @
串口1.zip (8.55 MB, 下载次数: 2229)

评分

参与人数 2 ST金币 +4 收起 理由
舍与得 -1
努力的人 + 5 赞一个!

查看全部评分

赞 1 收藏 8 评论60 发布时间:2015-2-4 20:33

举报

60个回答
湛无双 回答时间:2015-2-5 10:13:49
颩色四葉愺 发表于 2015-2-4 22:14+ U: m# Y$ j0 P
标准库写的  还是HAL库   我用HAL库写的也没问题啊   用标准库写的就出问题了 ...

1 T. h4 |$ C! @3 R9 A/ s$ x$ U你看吧 这个是我已经用串口二成功的了USART2的例程 硬件保持刚回来的样子 不用修改任何地方即可 附件后缀改7Z后解压
5 c* n% B- @, |9 w  t1 F, J

Nucleo411UART2.zip

下载

251 KB, 下载次数: 577

湛无双 回答时间:2015-6-12 10:07:08
本帖最后由 湛无双 于 2015-6-12 10:08 编辑 - g# o5 q# g7 Q$ Z
Yarcl 发表于 2015-6-10 22:25
8 S2 j2 w# }5 O. l9 h" [. O0 K) i请问下,这个板子能不能直接用下程序的串口来输出数据呀?需要外接USB转串口的转换器么?谢谢!! ...

7 C( Q* K: e  s) m' U+ T如果是下载程序的串口 那么就可能你是说的用串口一了,答案是可以的,这样你就的外接一个USB转串口的东西了,其中串口一对应的引脚是PA9(TX),PA10(RX)。如果你的意思是使用那个板子上的下载器所虚拟出来的串口,那么就不能这么做了,下载器上所使用的串口是串口二,串口二对应的接口为PA2(TX),PA3(RX)。0 E4 W( i/ \" b* p: \# t& P: w
然后我这里有一个工程,你可以直接选择下载进去,串口使用起来很方便的,就好像C语言里面的printf一样,举例:printf("Hello STM32 Nucleo!"); 就通过串口二向电脑输出了Hello STM32 Nucleo!

Nucleo411Model_后缀改7z.zip

下载

251 KB, 下载次数: 148

wolfgang 回答时间:2016-4-14 17:46:30
STM32F411一共有三个串口,分别是串口一,串口二和串口六。这个串口折腾了好多好多天,说多了都是泪,我一开始就上串口二,没想到串口二是个坑。
- p  z: v) p$ v/ B! p1 h1 k' c7 G, _% C; c
串口二也不完全是坑,可以用的,我用串口2很久了。
, W8 B/ W. a( \- \2 G看看你的ST-LINK什么版本,建议升级到最新的ST-LINK V2-1  在电脑里有一个虚拟串口,或者用TTL转USB串口连接也能实现的。- f0 Y- E; }5 f% B
wu1169668869 回答时间:2015-2-4 21:10:09
针对板子特性写的!!!0 K! N  z' \# @" E( q$ |
支持一下
湛无双 回答时间:2015-2-4 21:29:10
我的用串口二就可以成功呀!!! 可能是楼主配置什么有问题吧!
颩色四葉愺 回答时间:2015-2-4 22:14:18
湛无双 发表于 2015-2-4 21:29; h) S2 v' g! d$ W" H8 I
我的用串口二就可以成功呀!!! 可能是楼主配置什么有问题吧!

# |; {, H& Z* {" o' S标准库写的  还是HAL库   我用HAL库写的也没问题啊   用标准库写的就出问题了
lkl0305 回答时间:2015-2-4 22:50:03
多谢分享
lovemcu123 回答时间:2015-2-4 23:00:41
图文并茂,赞一个,总结的很不错!
颩色四葉愺 回答时间:2015-2-5 13:55:31
湛无双 发表于 2015-2-5 10:135 W& ^' x( u! L8 k
你看吧 这个是我已经用串口二成功的了USART2的例程 硬件保持刚回来的样子 不用修改任何地方即可 附件后缀 ...
# a( ?5 o* |# E& V; R
好像找到原因了。我再研究研究   谢谢你了
湛无双 回答时间:2015-2-5 21:43:58
颩色四葉愺 发表于 2015-2-5 13:551 V% ~/ G/ {  {
好像找到原因了。我再研究研究   谢谢你了
$ g- p7 c2 E: q6 N
没事 能用就行了 嘿嘿 相互学习。。。
星辰一方 回答时间:2015-2-6 21:30:25
还没学到USART,感谢分享!
damiaa 回答时间:2015-2-6 22:39:50
好,不错。找到问题就好。
mlxy123xy 回答时间:2015-2-6 23:39:30
哪有F411。。。羡慕中。。。。
大浪10010 回答时间:2015-6-2 12:41:34
硬件需要改动吗,问什么printf不能执行,,,
大浪10010 回答时间:2015-6-2 12:41:49
硬件需要改动吗,问什么printf不能执行,,,  ,,
颩色四葉愺 回答时间:2015-6-9 17:41:18
大浪10010 发表于 2015-6-2 12:415 U1 B" e' c0 F* l- E5 P
硬件需要改动吗,问什么printf不能执行,,,  ,,

; u' P7 X8 Z  k是软件上printf不能执行,还是软件编译烧写了但是串口没接收到数据?  如果你用到串口二那样硬件上要改动一下,如果是软件上printf不能执行,那可能你没有勾选使用USB MicroLIB这个选项
