利用STM32F407发送精确个数脉冲,控制伺服电机。

[复制链接]
wjandsq 发布时间:2015-3-2 11:58
本帖最后由 wjandsq 于 2018-1-10 19:44 编辑
/ W* F9 G4 }, G5 ~4 v1 ^5 X; h: w
使用STM32F407的TIM3、TIM4精确发送固定个数脉冲,PC6、PB6两路500KHz PWM,用于控制两路伺服电机。5 ?' b( ~$ |# O! g% m9 ^3 U

4 D' `5 e' y! J: y7 d/ g一、本例程的主要功能:
" P% y$ u+ Y* B. Y, \  w+ A5 b) q- ?: P/ _* b5 d( R
1.USB-CDC 功能(使用USART1-PA9 USART1-PA10)。6 N3 S" n9 `/ Q) O
   PC机通过USB通讯发送控制命令到STM32,命令还可以通过USART1-PA9转发出去。
  F* x; {5 E' b0 m/ r
( \" C" E# j1 }% O2.使用TIM3 CH1通道发送精确个数脉冲(使用PC6)。
9 _5 k  E# O7 U( ]' d8 x# v3 v. `
  发送精确个数脉冲,需要启用TIM3 的DMA通讯,在每个脉冲周期结束时,
0 i& Q& @: H9 H9 O. h; S7 @' E  DMA自动将内存中的占空比数据传输至CCR1,DMA传输的次数到达设定值N," a1 d0 _0 A) I; C4 |4 Z/ W
  则进入DMA传输完毕中断,此时已发送N-1个脉冲,因此在该中断中,$ ?4 g0 V7 b/ Y& S8 Y. D
  设置TIM3 为单脉冲模式,脉冲发送自动停止。4 Z2 ]  C) P% w' G8 b% n
$ t3 D& v  }5 h1 c- e+ Q
  总脉冲个数  =  DMA传输次数(N) * DMA通讯中断次数(M): F+ r7 G8 C; P* D5 V2 |* D+ m
' W0 j3 C  y) c) {
  目前发现的bug描述:
( |$ u% E- ]" O5 O  (1) 首次启动时,如果发送多个脉冲,则会出现多发1个脉冲的情况。
$ K- Q- N: F+ E0 A( ^% H: d  (2) 首次启动时,如果发送单个脉冲,再发送多个脉冲,不会出现该bug。
/ k& n4 r4 z+ s0 Q8 v% X9 h6 S% Q, @9 i& u% F, C
  临时解决方案:
$ K9 K% z* V: J3 z  启动时将一个特殊标志初始化为1。* ]: |9 C8 R: t9 h$ W
  如果启动后就发送多个脉冲,则将脉冲数量减去1,然后将特殊标志清0。
2 S  O4 t: ~5 c5 _7 z3 `. p  如果启动后发送单个脉冲,不会出现bug,所以要将那个特殊标志清0。
) p6 J# X; k$ j2 i  N$ g! Z# a( B) G0 _% h1 b8 i; r( d/ x
3.使用TIM4 CH1通道发送精确个数脉冲(使用PB6)。
  `" O& ]- l" x- X8 J$ f% T  同上。/ b6 a! P8 L- V0 f% N
# B* L* K+ m3 Q" K* d0 o
4.在RAM进行硬件仿真调试的说明
2 f  b' o- {  P$ K  本例程成功地验证了STM32F407可以在内部RAM中进行硬件仿真调试。6 w, `& Q# W2 f0 e
  注意DMA等的初始化,内存到外设的传输宽度为16位,只有设置正确," |- K, h+ E* Y  o, u" P
  才能进入DMA传输完毕中断。
  G* V( A* h5 ^- P' t* x3 z$ n3 W9 u- k
三、本例程软件改动如下:
' L; a4 E& s/ _
1 F. u5 r6 I# {9 P3 d$ s5 \4 y1.在usb_conf.h的第179行,注释掉了 VBUS_SENSING_ENABLED 宏定义。4 @2 E( w0 W6 z9 F, [! W0 S- K
2.stm324xg_eval.h中增加USART1相关的宏定义:
. d- k3 B4 u0 B" f" A
) ]9 a4 V6 k6 e% ^9 s5 P3 c0 i#ifdef VBUS_SENSING_ENABLED
* j& D8 B0 Q2 V4 D. w  #define EVAL_COM1                        USART3
# n/ e0 m) L" w  #define EVAL_COM1_CLK                    RCC_APB1Periph_USART33 \' o- ?& g: Y2 q5 D7 a
  #define EVAL_COM1_TX_PIN                 GPIO_Pin_10
% h3 X# G0 M/ g5 b  #define EVAL_COM1_TX_GPIO_PORT           GPIOC
9 X: y# T' e, A# I) t! e  #define EVAL_COM1_TX_GPIO_CLK            RCC_AHB1Periph_GPIOC
8 k1 y; o* s/ v' ~  #define EVAL_COM1_TX_SOURCE              GPIO_PinSource10  [2 d% ^2 m$ ~4 h" p% I0 u: h1 h
  #define EVAL_COM1_TX_AF                  GPIO_AF_USART3
7 E* u0 C0 S9 g& m3 S' T  #define EVAL_COM1_RX_PIN                 GPIO_Pin_11
% W( g( q& d3 a  #define EVAL_COM1_RX_GPIO_PORT           GPIOC  r4 K% Z6 T0 |  M% M( @/ K5 ^
  #define EVAL_COM1_RX_GPIO_CLK            RCC_AHB1Periph_GPIOC6 o" {! E0 G8 q* j. ?
  #define EVAL_COM1_RX_SOURCE              GPIO_PinSource11
  L) z% @8 F# W6 w9 n) `: F  #define EVAL_COM1_RX_AF                  GPIO_AF_USART3
3 ~5 r. M$ Z% N  #define EVAL_COM1_IRQn                   USART3_IRQn) h* v3 _. N4 a  Y  D( U1 j: T
#else5 Y1 h7 e) _) r: K
  #define EVAL_COM1                        USART17 B1 L( U8 X2 I. ~  f* Z+ v* N
  #define EVAL_COM1_CLK                    RCC_APB2Periph_USART1! f  Z( V, W1 h6 y- [1 ]) g
  #define EVAL_COM1_TX_PIN                 GPIO_Pin_9/ d4 ~7 T6 J5 w& p
  #define EVAL_COM1_TX_GPIO_PORT           GPIOA
2 L: A! q; ^+ P2 ^9 ?, I  #define EVAL_COM1_TX_GPIO_CLK            RCC_AHB1Periph_GPIOA. w  l$ T0 L  o1 d, i0 A
  #define EVAL_COM1_TX_SOURCE              GPIO_PinSource9
5 \- O. Q9 u* e) ?5 ?* k  #define EVAL_COM1_TX_AF                  GPIO_AF_USART1
7 D/ O, N% Z- B) [  #define EVAL_COM1_RX_PIN                 GPIO_Pin_10
/ O4 t# k( L$ j  #define EVAL_COM1_RX_GPIO_PORT           GPIOA
& S9 b, N! v! g4 Y8 @  #define EVAL_COM1_RX_GPIO_CLK            RCC_AHB1Periph_GPIOA/ A$ l- ]0 U9 ^& z/ R( B: C
  #define EVAL_COM1_RX_SOURCE              GPIO_PinSource10
3 v3 @. ]( l) B: B4 n- s5 v  #define EVAL_COM1_RX_AF                  GPIO_AF_USART1/ L0 q- u7 w5 {) W2 g! K. K
  #define EVAL_COM1_IRQn                   USART1_IRQn
" }. ~! x3 [4 H! N* J7 R) W1 K#endif
2 G. O6 P+ t) K, T& d! |' c' E4 k' X; q5 p3 _- e; s: e
3. usbd_cdc_vcp.h中,增加USART1相关的宏定义; w$ Q. g0 f0 Y# E$ @6 Y
#ifdef USE_STM3210C_EVAL
4 M, H7 W6 j* A8 \  #define EVAL_COM_IRQHandler            USART2_IRQHandler, Q" l. I9 h4 d/ `/ C1 P
#else
' W4 K# ?& h' \  #ifdef VBUS_SENSING_ENABLED
! O( ^& K1 f3 D0 O' X2 _* X, C   #define EVAL_COM_IRQHandler            USART3_IRQHandler) g/ P6 U' w0 p- r- R: d! M6 I
  #else
$ v' f; {& h& d9 h: O, l+ q( r   #define EVAL_COM_IRQHandler            USART1_IRQHandler6 {1 Z  L& e( V/ f. a% e
  #endif
9 Q+ X& F% R4 |#endif /* USE_STM322xG_EVAL */
& M4 b6 k5 _  `4 h, n) t, X- s' |+ n& |. y1 b1 E" P
7 [% G( \( u# B$ x% ]1 J0 A
4.USB内部或外部上拉电阻关闭与延迟打开的函数修改$ a8 B5 O# `" x) u6 \. v' |" m

2 t5 L# F; o8 t' n: `: d. s! D; Ivoid usb_start_delay(void)' R/ q# A; I" _' y8 `9 X" P
{$ ~+ R; R4 E; O2 Q8 r% q
    uint16_t i,j;
# p2 h" h" Q1 m1 K7 o1 d, W& G#ifdef VBUS_SENSING_ENABLED
+ c! M$ ^; K+ l  V1 L+ C9 U    GPIOD->BSRRL = GPIO_Pin_6; /* 不启用外部USB上拉电阻 */9 o8 }3 ?: g) a4 r+ z- M: t" N
    for(i = 0; i < 10000; ++i){
9 ]* k4 R+ J3 t+ |- U. b( o; _        for(j = 0; j < 6000; ++j){
2 Q9 C, p6 e5 r- G. `3 [$ n) K1 ~" }* ]9 k/ c1 N% V  {# M
        }
) s+ Z6 A8 ~8 d& h$ z* V    }
& m0 V6 D- }- N, a% V    GPIOD->BSRRH = GPIO_Pin_6; /* 启用外部USB上拉电阻 */
7 ?/ F, E3 |, k0 H7 L' S0 w+ R#else$ p) g* s+ a2 _
    GPIOD->BSRRL = GPIO_Pin_6; /* 不启用外部USB上拉电阻 */4 ^* g( y+ [; N( C. }- T  G
    DCD_DevDisconnect(&USB_OTG_dev); /* 不启用内部上拉电阻 */
) t% n" E( h) h% g% ^    for(i = 0; i < 10000; ++i){+ c( [0 c3 Y; C" J. x/ _( X" q. T
        for(j = 0; j < 6000; ++j){4 R8 [) t- _& J, X& T! s

, i& z5 T4 o( C- V8 S- ^9 b) [/ N) y        }
* p! G0 _  }+ d, u- U1 A    }, t; ~0 a0 d. [
    DCD_DevConnect(&USB_OTG_dev); /* 启用内部上拉电阻 */( v- n+ Y  q  a% k7 t( Y
#endif7 y. b! |1 H5 d3 J

# g5 C' ]4 W' n}8 q3 d. R! x; ?* q' r

( M+ u6 V9 c8 _9 B7 M5.USB虚拟串口的DTR RTS Break控制修改   可用DTR信号控制1路伺服电机正转还是反转。+ q& `7 D: p! z; o" [
   RTS信号无效,这是由于Windows USB驱动的问题造成的,ST依靠微软的USB驱动,  所以一直没有解决这个问题。" G  q" Z& x) H+ t! V" z
6.精确个数脉冲发送
7 b2 s% p7 X$ X6 r在TIM3-CH1上(PC6)实现精确个数脉冲发送,用于控制第一路伺服电机$ G2 E* ^8 K+ m7 a# Q: A
在TIM4-CH1上(PB6)实现精确个数脉冲发送,用于控制第二路伺服电机, @  a$ h7 C8 W! B/ m& l/ X

9 |4 k, A' m1 Q7 Y: }" c4 B9 `$ q+ j8 @6 G3 w* o; t
四、工程包下载
  k0 B# x/ `2 r- T- D0 m* F" t, ]2 s7 v5 z! a

" Z* T9 L- j3 I  B
$ s, |9 @) Y9 C0 ~4 C/ G3 H五、解压工具9 h; |  \: Z& U% V5 i/ |
  下载最新的7z工具,7z938.exe,X86或X64均可。
: t$ ?  o! E3 F, g! l& z
: j2 h" v8 W2 ~" I' k( j六、调试说明
0 Z" O  L( C# Z1.点击载入配置按钮,选择测试的配置文件, 多字符串发送功能区的字符串列表自动更新。
3 x: o2 L  o# S  i- i; X$ I. M0 n5 I, W
2.选择STM32的虚拟串口号,由于是USB通信, 可以不用理会波特率等参数,那是串口对外发送的
- i7 X) w2 \. P; @* q" d) t6 I3 h  波特率,这里通过USB传给STM32,通过串口向外发送的代码可以关掉,也可以保留。
0 w) |+ N8 U$ r& H& Z; b9 l9 I$ D9 _' p! B: d
3.点击启动发送,自动循环发送1-10个脉冲, 示波器测量PC6(第一路),可以看到脉冲数量的变化。0 \: l* Y" @; v; j6 d( m

0 D2 r, w' k+ Q3 \) z9 ?
5 }3 r; n' x- t# S2 q- e( G# Z3 I( K' P% P' X6 P
8 B, I, x7 R+ `6 ?2 K

- n: J; {( W, Z' @
7 b# q. n+ a* B; s/ M  R. ]5 h$ n, t$ ^! Z( ~
5 W% n" ?" n3 K

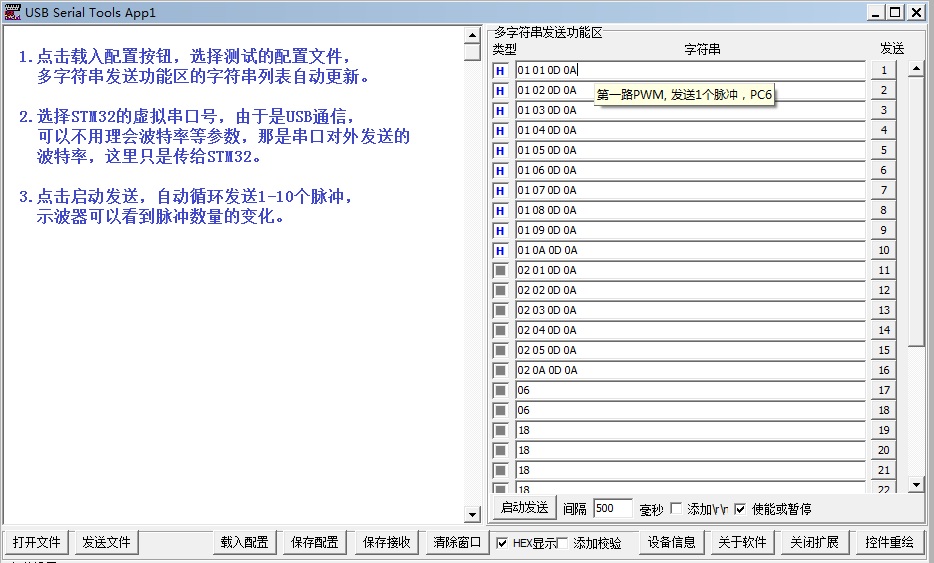

USB串口工具发送命令

USB串口工具发送命令
