Eieye是一款软硬件开源的高速智能摄像头模块，你可以快速的让Eieye学习识别特定目标，并且可以直接和类似Arduino这样的开发板连接，更多内容欢迎访问Eieye社区（88448.eieye.com）或微信公众号（Eieye）。

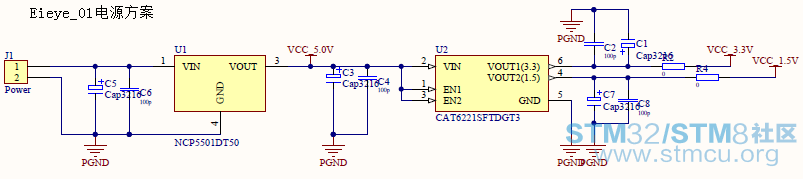

Eieye作为有可见光sensor的“高大上”模块，表面上看需要有非常好的电源质量来保证画面质量，虽然我和Kira发现ov7725的datasheet并没有对电源纹波有特别的要求，但是为了求安稳，还是用了LDO的方案。如图第一版本的Eieye用了LDO+LDO双级降压的电源方案，保证了电源纹波最小。
直到有一天我们看到一块也有OV7725的开发板，跑出来图像质量还是不错，我们测了一下它的电源芯片LM1117输出纹波，甚至有好几百mV，于是我们知道了7725可能对电源的要求并没有我们以前想的这么高，我们的胆子也就大起来了，接着设计了DC/DC电源的方案。

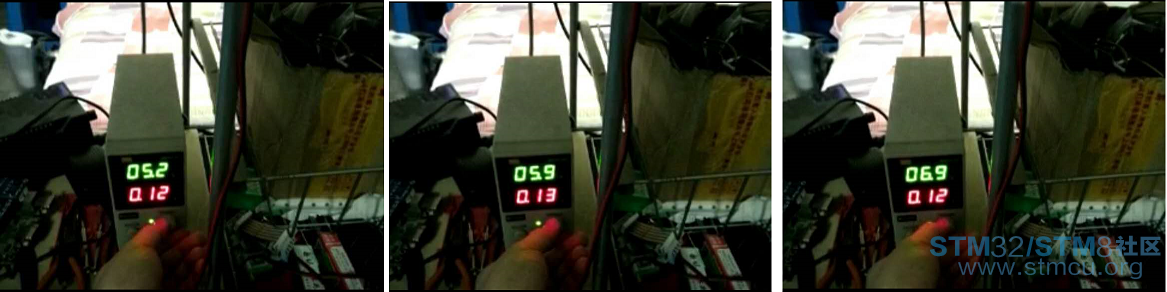

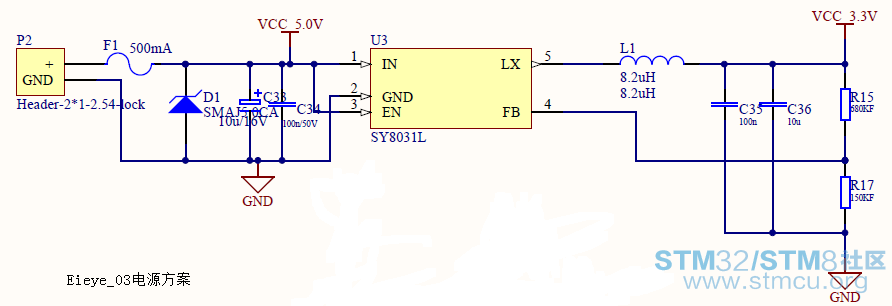

Eieye_03的方案可以单片解决，很简洁，成本也低。Eieye为什么要用DC/DC电源呢？这得要从两种类型的电源特性说起。 LDO电源:低压差线性稳压器，输出电压与输入电压的压差较小，输出电流也较小，但是好处是输出电源纹波较小。LDO最主要的缺点在于功耗偏大，原因在于LDO电源输入电流与输出电流相等，而输入与输出电压差不可避免，这种压降在LDO上产生的功耗被全部转化成热能。以输入电压3.3V，输出电压1.5V，工作电流1A的用用为例，在LDO上产生的功耗将达1.8W，其计算公式是： P=(Vin-Vout)*I 下图是LDO版本Eieye输入电压和电流的测试值：可以发现电流基本上不随输入电压增加，也就是输入输出电流相等，这样当输入电压和输出电压差值越大，电源的效率也就越低。

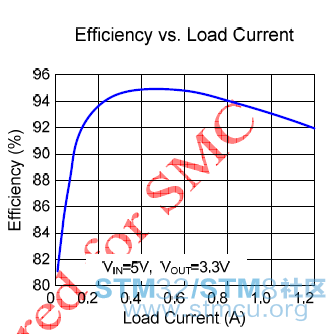

DC/DC电源：指直流变换为直流的电源，从这个定义看，LDO电源也应属于DC/DC电源，但一般只将直流变换为直流，且这种变换是由开关方式而实现的电源称为DC/DC电源。DC/DC电源的优点是功耗低，效率高，输出电流较大，而缺点是纹波较大。 下图为DC/DC电源SY8031的效率曲线，假设输入电流为6.5V，Eieye输入电流工作在0.09A的处，此时8031效率大概为90%。而同样的输入电压时，使用LDO方案时Eieye的输入电流为0.12，此时电源效率低于70%。

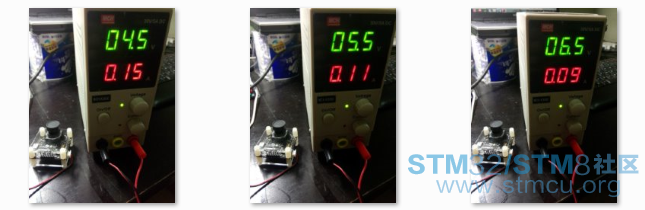

以上是我们设计Eieye电源前的功耗估算，DC/DC电源版的Eieye焊接完成后我们迫不及待的的测量了DC/DC电源的表现，可以发现输入电流随输入电压的增大在慢慢变小，保证DC/DC电源在高压差时的电源效率。

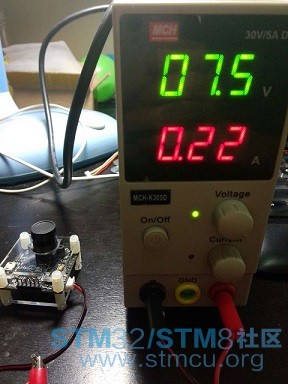

不错不错，我们的Eieye电源效率更高了，我相信我们只要努力并学以致用，Eieye就一定会越来越好，正当我们准备坐下来休息一会儿的时候，我又把电压调高了一点，诡异的事情发生了。。。
难道这些天我们的努力打水漂了吗？看来我们又遇到难题了。。。太淘气了，该死！ |
