主打可穿戴设备和物联网的STM32F469芯片，采用Cortex-M4内核，重要加入MIPI-DSI接口。使得它更能处理图像和一些复杂的任务，以及对功耗敏感的地方。以及用到的Chrom-ART Accelerator 技术，可以说，大大提高了图像显示的效率，从而降低系统占用。（目前是这么宣传的）

可以从文后视频中看到在测试游戏时，cpu占用率确实变化很明显。

+ s0 s1 q& c. v3 R9 R( J

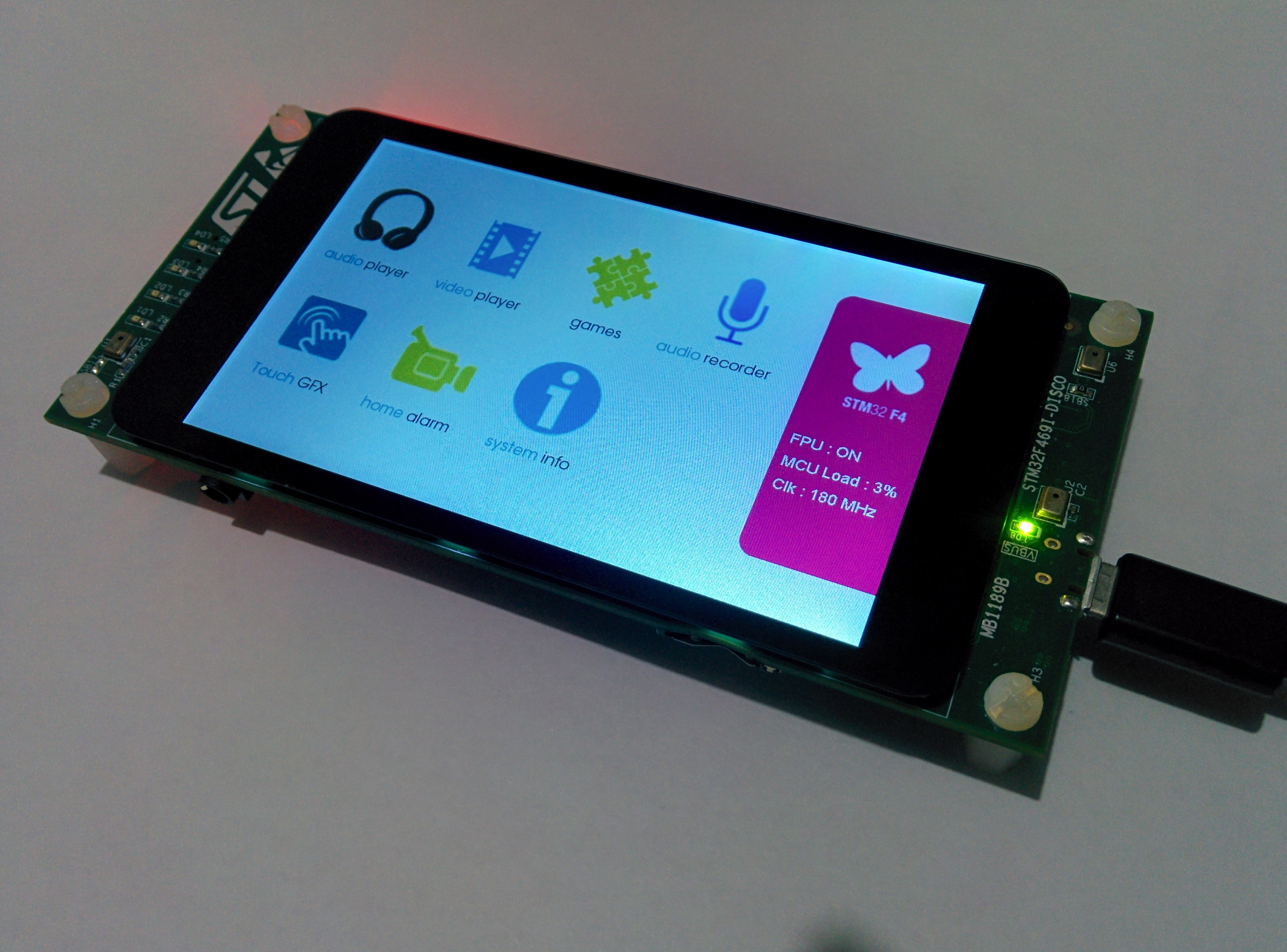

拿到板子的时候，就被一块tft震到了，好漂亮。一块4英寸800*480分辨率的TFT，左右两边分布着三个MIC 和5颗LED，其中4颗可编程led和一颗Micro_USB供电指示灯（黄色）。

​

两个麦克风和一颗Micro_usb 供电指示灯

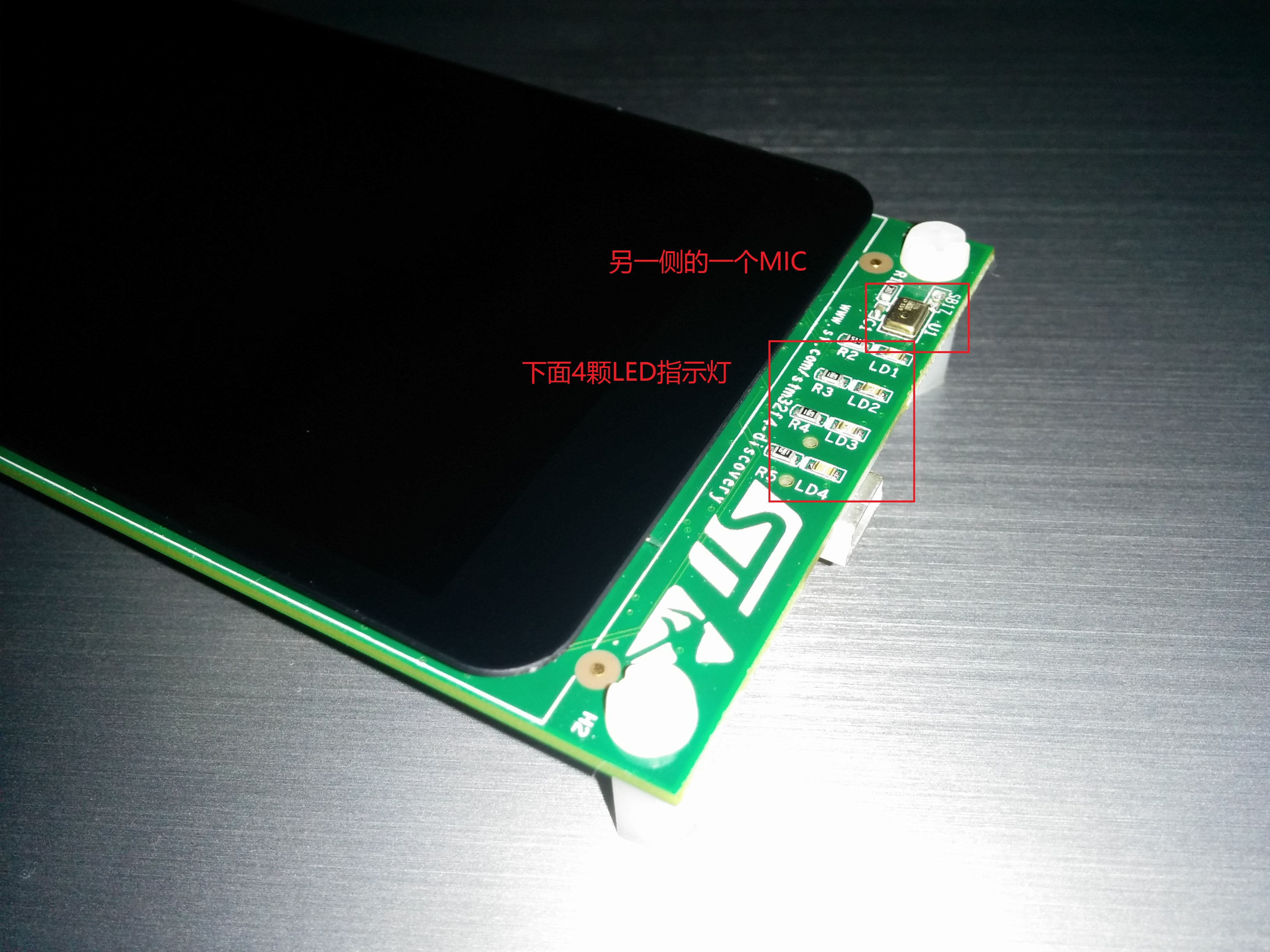

另一侧还一个MIC和4颗led指示灯，下面的是mini usb stlink接口

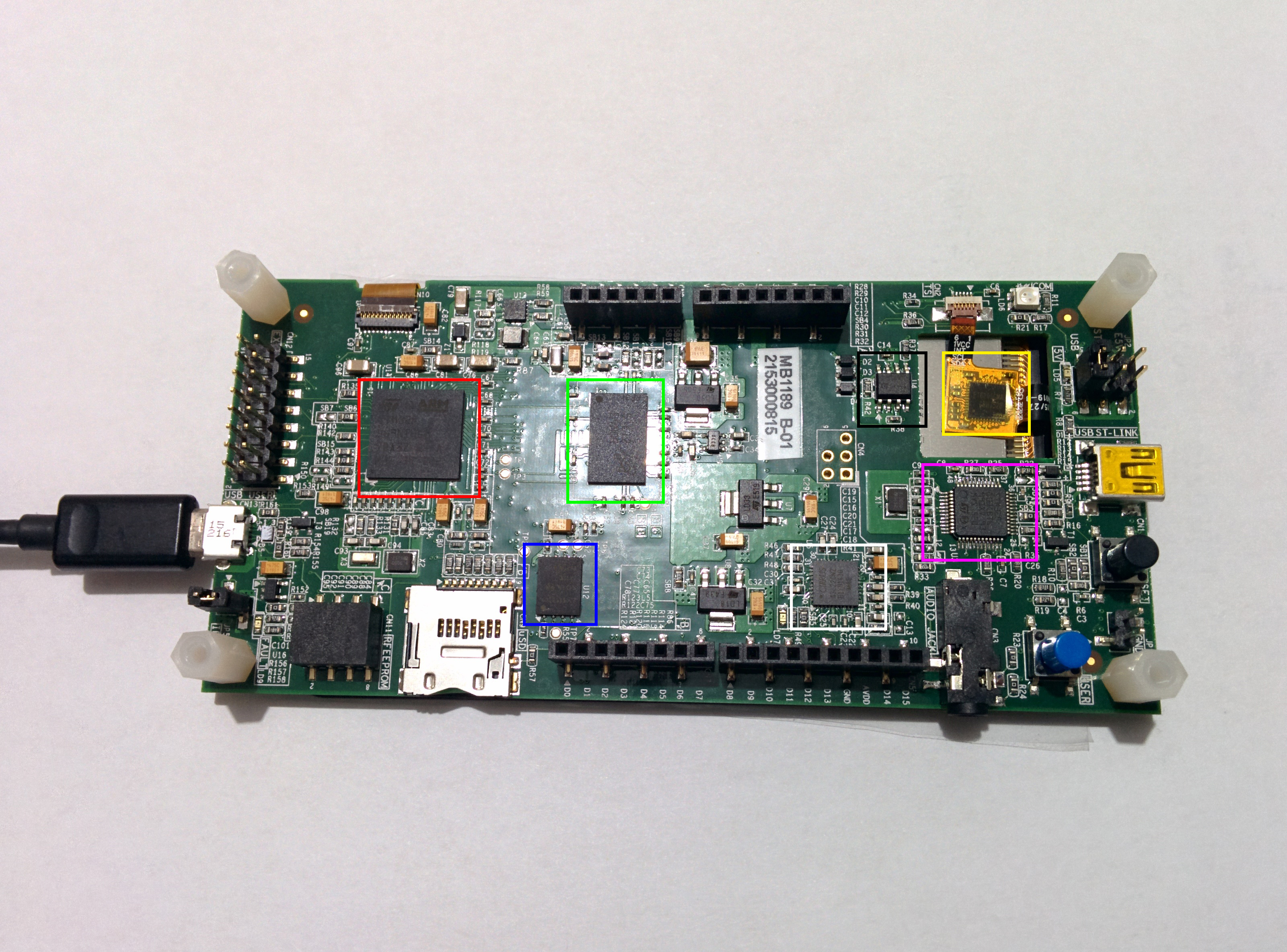

红色：stm32f469NIH6U

绿色：51L12 D9NQR 16M SDRAM
9 @$ {5 L7 v4 H4 [% T# u6 V) {

蓝色：25Q128A 16MB SPI FLASH

黄色：FT6206GMA GRH352B 触摸芯片
0 X. r5 {2 s. g* f1 {4 \  l

粉色：STM32F103CBT6  STLINK 调试芯片

白色：CIRRUS 43L22CNZ B1YU1430 音频芯片

& }- w5 h% \, o% v. B

背部两个按键，黑色为reset 按键，蓝色按键为user用户按键。还有个6pin的电源选择跳帽，可以选择从Arduino AIN 输入，miniUSB输入和MicroUSB输入。注：选择用Arduino AIN 供电时，供电电压范围在7-9V左右，输入后通过一个LD1117S50TR稳压成5V 后输入到E5V，后稳压成3.3V和1.8V供系统使用。背部一个3528led灯作为stlink调试信息显示灯，丝印为LD6，位于图中右上角。

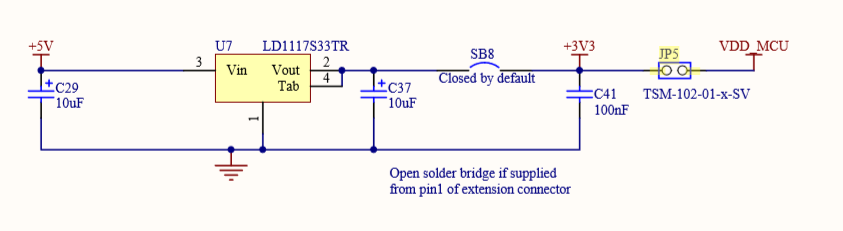

而且值得注意的是，背部有一个电流检测跳帽，用来检测芯片功耗（只检测stm32f4部分而且电压为3.3v）丝印为JP5，见下图。期间测量了下电流，在带动lcd的情况下电流在300mA以上不到400mA范围内。

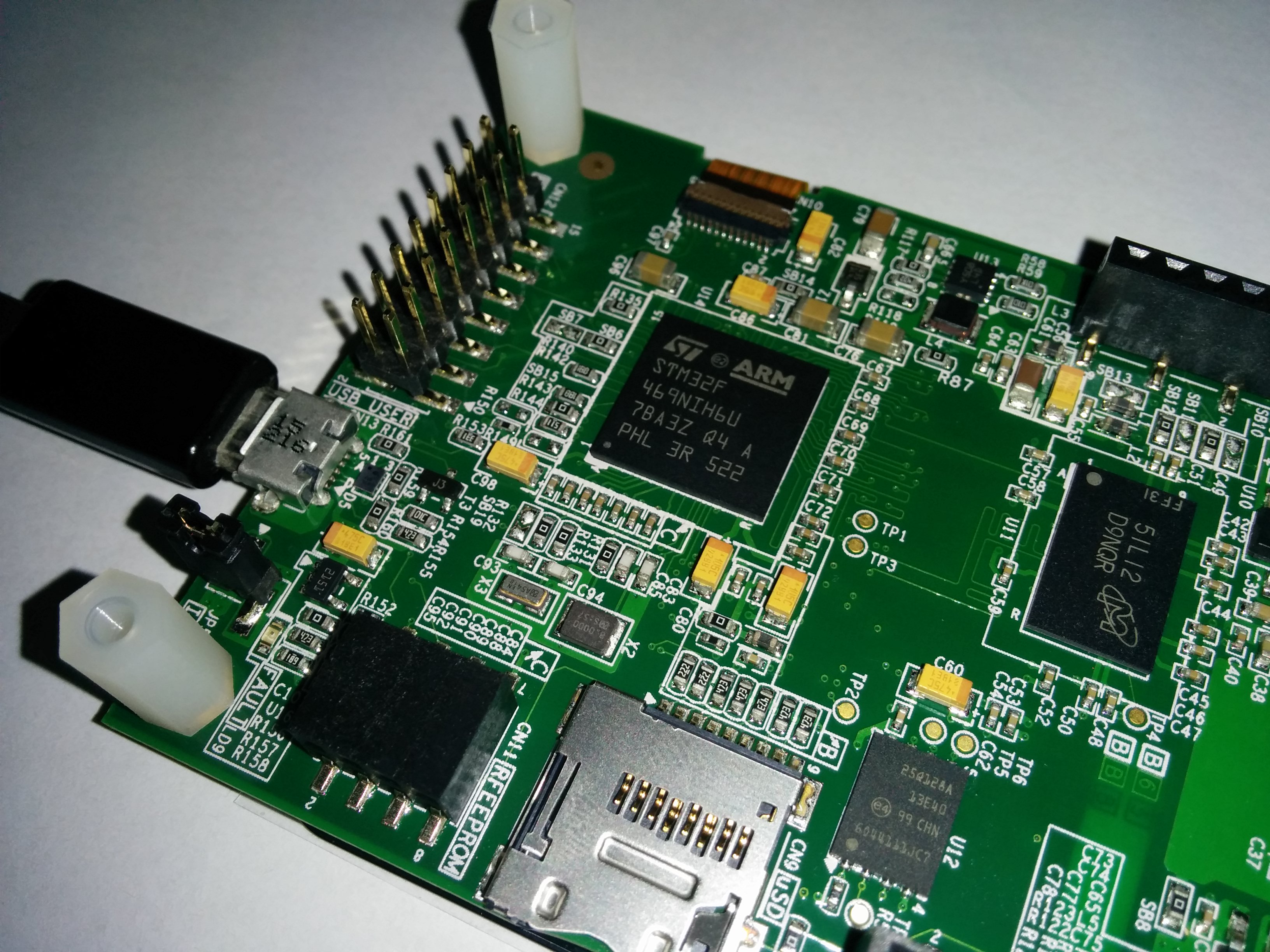

说了这么多，好像都是废话，没啥重要信息。。。来张F469特写，BGA封装芯片。加上LCD Display 接口，更能看出注重的方向会是可穿戴设备。而且从板载mic 和对多媒体方面性能的提升，包括DSP以及只是引出了为数不多的gpio 足以说明。还有支持MIPI-DSI及只是

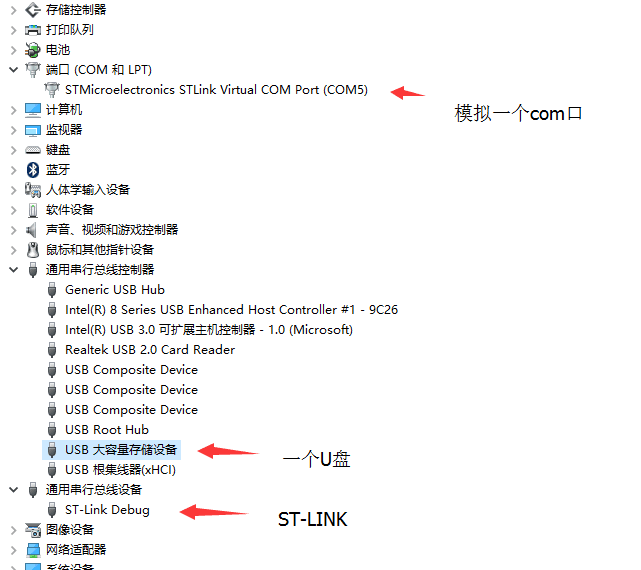

装驱动，去官方下载了最新的驱动，更新了下之前用的驱动程序，插上miniUSB线，电脑会识别出ST-LINK 和一个 com口用于调试，和一个2M大小的U盘。

同样F469 Discovery也是支持mbed编程的，其实我对mbed 不太了解的。

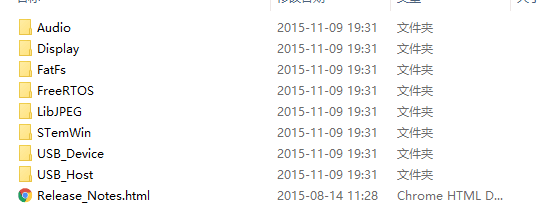

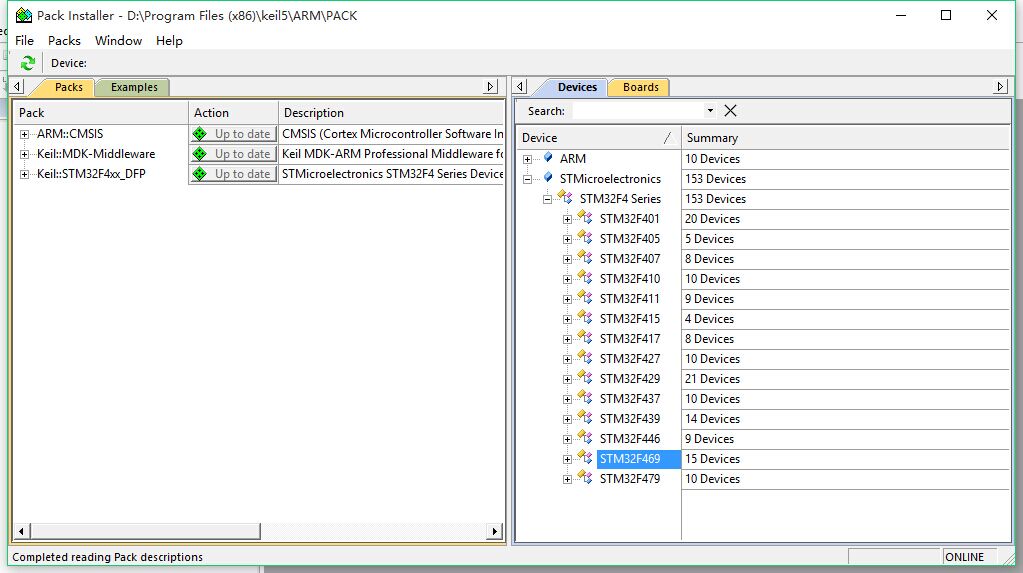

实首先还是先上mbed看了下，目前上面没找到相应的例子。那就在本地搞，keil5 MDK的环境，PACK更新到2.6版本后，支持F469芯片还有demo例子。

目前总结这么多，其实本来想简写着，毕竟网上也能找到F469的文章，但最后还是写了这么多。一是总结了几天来对此板的一个认识，二来也记录下自己学习的过程。以后忘记。也好有个参考。

板载demo没多介绍，录了个视频，看看就行，DEMO中唯一要说的是在运行游戏时，用Chrom-ART Accelerate 模式运行确实大大降低了系统占用率:视频连接

附上原理图，手册

原理图：MB1189.pdf

芯片手册：stm32f469.pdf

- W$ A8 Y, l: a7 c0 {6 {

新人发帖，多关照
