RC（Reset and Clock Control）复位和时钟控制的设计(by 杭州山不高)
" A. U# T5 g' `* y6 |STM32F10x支持三种复位形式，分别为系统复位、上电复位和备份区域复位。
: g+ g+ T  i+ o; ]- i5 D$ [8 h系统复位将复位除时钟控制寄存器CSR中的复位标志和备份区域中的寄存器以外的所有寄存器。
当以下事件中的一件发生时，产生一个系统复位：
+ t1 ^. H, E: c! g7 J0 e4 L8 j0 G1. NRST管脚上的低电平(外部复位)
2. 窗口看门狗计数终止(WWDG复位)
) E: a, \0 h! z" f3. 独立看门狗计数终止(IWDG复位)
4. 软件复位(SW复位)
$ m" V  }6 a& h/ L5. 低功耗管理复位
可通过查看RCC_CSR控制状态寄存器中的复位状态标志位识别复位事件来源。

6 J  m' g" f. `5 v8 r软件复位
; Q- ]0 z, ~$ {& i  g1 ?通过将Cortex?-M3中断应用和复位控制寄存器中的SYSRESETREQ位置’1’，可实现软件复位。

低功耗管理复位
/ ~! g" s/ V1 {3 m# a5 G3 L* ^* j/ t在以下两种情况下可产生低功耗管理复位：
1. 在进入待机模式时产生低功耗管理复位：
通过将用户选择字节中的nRST_STDBY位置’1’将使能该复位。
这时，即使执行了进入待机模式的过程，系统将被复位而不是进入待机模式。
2. 在进入停止模式时产生低功耗管理复位：
通过将用户选择字节中的nRST_STOP位置’1’将使能该复位。
这时，即使执行了进入停机模式的过程，系统将被复位而不是进入停机模式。
7 b; Y& |3 a) @) R
/ \. [. s. R8 E) \% ~6 g电源复位
当以下事件中之一发生时，产生电源复位：
# ^" E9 W' L; c8 y1. 上电/掉电复位(POR/PDR复位)
2. 从待机模式中返回
! @; _- o9 G, j4 Q- o% p. G电源复位将复位除了备份区域外的所有寄存器。
备份区域拥有两个专门的复位，它们只影响备份区域。

! U/ U1 ~% ^& ~: a& `备份域复位
2 `% w" V4 ?$ n9 I  c5 P/ ]2 z6 c当以下事件中之一发生时，产生备份区域复位。
1. 软件复位，备份区域复位可由设置备份区域控制寄存器RCC_BDCR中的BDRST位产生。
0 A5 i) }0 y8 b2. 在VDD和VBAT两者掉电的前提下，VDD或VBAT上电将引发备份区域复位。

HSE（High Speed External）高速外部时钟信号
" r/ ^  Y$ M2 B/ \5 K" ^+ T在时钟控制寄存器RCC_CR中的HSERDY位用来指示高速外部振荡器是否稳定。
# _' [$ q, t' `7 z5 j+ s! f在启动时，直到这一位被硬件置’1’，时钟才被释放出来。
* f: A2 T# @8 ^! D8 h如果在时钟中断寄存器RCC_CIR中允许产生中断，将会产生相应中断。
1 ^: k0 m+ A1 E8 H& j1 DHSE晶体可以通过设置时钟控制寄存器里RCC_CR中的HSEON位被启动和关闭。
$ `! V0 Z9 X0 h
9 [' L- {4 u" ]5 d) e

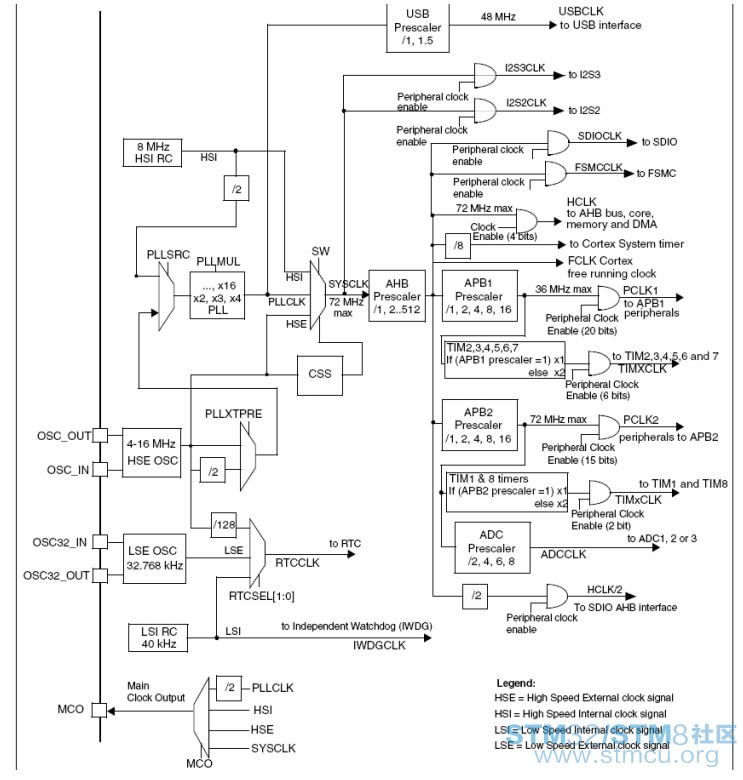

时钟

三种不同的时钟源可被用来驱动系统时钟(SYSCLK)：
●  HSI振荡器时钟
1 V1 K* a) w- @+ H8 W. r●  HSE振荡器时钟
* y3 ]/ l$ G3 S) [- y) P% B, t5 M●  PLL时钟
" U2 B! m- L1 ]2 k6 y- P这些设备有以下2种二级时钟源：
●  40kHz低速内部RC，可以用于驱动独立看门狗和通过程序选择驱动RTC。
RTC用于从停机/待机模式下自动唤醒系统。
●  32.768kHz低速外部晶体也可用来通过程序选择驱动RTC(RTCCLK)。
8 |) {4 a, G/ O' R' i) p: H当不被使用时，任一个时钟源都可被独立地启动或关闭，由此优化系统功耗。

( g- l) i) M. o6 }: u" i4 ZHSI（High Speed Internal）高速内部时钟信号
HSI时钟信号由内部8MHz的RC振荡器产生，可直接作为系统时钟或在2分频后作为PLL输入。
HSI RC振荡器能够在不需要任何外部器件的条件下提供系统时钟。
它的启动时间比HSE晶体振荡器短。然而，即使在校准之后它的时钟频率精度仍较差。
8 N8 @. U8 T9 `+ L% v% }系统复位时，工厂校准值被装载到时钟控制寄存器的HSICAL[7:0]位。
$ L4 S; R/ f) w3 |如果用户的应用基于不同的电压或环境温度，这将会影响RC振荡器的精度。
( P5 p9 V+ ^9 K7 ]/ q( j+ B你可以通过利用在时钟控制寄存器里的HSITRIM[4:0]位来调整HSI频率。
' T- L  g. J, Y* D4 L时钟控制寄存器中的HSIRDY位用来指示HSI RC振荡器是否稳定。
在时钟启动过程中，直到这一位被硬件置’1’，HSI RC输出时钟才被释放。
HSI RC可由时钟控制寄存器中的HSION位来启动和关闭。
. `" p( ]& o7 `. ^7 y如果HSE晶体振荡器失效，HSI时钟会被作为备用时钟源。
+ K! Z3 D# b- m; d( U  O- C
1 W: H! O4 A( ~- bPLL（Phase Locking Loop）锁相环路
8 W% @& l- j8 [$ u内部PLL可以用来倍频HSI RC的输出时钟或HSE晶体输出时钟。
PLL的设置(选择HIS振荡器除2或HSE振荡器为PLL的输入时钟，和选择倍频因子)
必须在其被激活前完成。一旦PLL被激活，这些参数就不能被改动。
如果PLL中断在时钟中断寄存器里被允许，当PLL准备就绪时，可产生中断申请。
如果需要在应用中使用USB接口，PLL必须被设置为输出48或72MHZ时钟，用于提供48MHz的USBCLK时钟。

LSE（Low Speed External）低速外部时钟信号
" |8 V+ t8 C( p7 J+ V* yLSE晶体是一个32.768kHz的低速外部晶体或陶瓷谐振器。
5 P# t( B7 e: P它为实时时钟或者其他定时功能提供一个低功耗且精确的时钟源。
LSE晶体通过在备份域控制寄存器(RCC_BDCR)里的LSEON位启动和关闭。
在备份域控制寄存器(RCC_BDCR)里的LSERDY指示LSE晶体振荡是否稳定。
7 h+ T2 ]; X2 U2 m) U! v在启动阶段，直到这个位被硬件置’1’后，LSE时钟信号才被释放出来。
) t/ W# x7 J& Y; Z如果在时钟中断寄存器里被允许，可产生中断申请。

LSI（Low Speed Internal）低速内部时钟信号
LSI RC担当一个低功耗时钟源的角色，它可以在停机和待机模式下保持运行，为独立看门狗和自动唤醒单元提供时钟。
LSI时钟频率大约40kHz(在30kHz和60kHz之间)。
LSI RC可以通过控制/状态寄存器(RCC_CSR)里的LSION位来启动或关闭。
在控制/状态寄存器(RCC_CSR)里的LSIRDY位指示低速内部振荡器是否稳定。
在启动阶段，直到这个位被硬件设置为’1’后，此时钟才被释放。
如果在时钟中断寄存器(RCC_CIR)里被允许，将产生LSI中断申请。
$ C3 o; I* ^( k
SYSCLK（System Clock）系统时钟选择
系统复位后，HSI振荡器被选为系统时钟。
当时钟源被直接或通过PLL间接作为系统时钟时，它将不能被停止。
只有当目标时钟源准备就绪了(经过启动稳定阶段的延迟或PLL稳定)，从一个时钟源到另一个时钟源的切换才会发生。
3 H8 q# [; `) p. G在被选择时钟源没有就绪时，系统时钟的切换不会发生。直至目标时钟源就绪，才发生切换。
8 q: e& q/ S8 G; Y) Z" v# c9 Y在时钟控制寄存器(RCC_CR)里的状态位指示哪个时钟已经准备好了，哪个时钟目前被用作系统时钟。

* ]8 ~! R- t5 _  g2 `% q) qCSS（Clock Security System）时钟安全系统
时钟安全系统可以通过软件被激活。
8 G: y; G' O8 |9 C5 \+ x一旦其被激活，时钟监测器将在HSE振荡器启动延迟后被使能，并在HSE时钟关闭后关闭。
) |: T. P, T3 \6 g/ ~7 t$ ^
RTC（Real Time Clock）实时时钟
通过设置备份域控制寄存器(RCC_BDCR)里的RTCSEL[1:0]位，RTCCLK时钟源可以由HSE/128、LSE或LSI时钟提供。
除非备份域复位，此选择不能被改变。LSE时钟在备份域里，但HSE和LSI时钟不是。
8 m1 H; ^0 Y# \  n9 c
看门狗时钟
如果独立看门狗已经由硬件选项或软件启动，LSI振荡器将被强制在打开状态，并且不能被关闭。
在LSI振荡器稳定后，时钟供应给IWDG。

时钟输出
! K. i' D, d( c6 F微控制器允许输出时钟信号到外部MCO管脚。
相应的GPIO端口寄存器必须被配置为相应功能。
