闲来无事，翻箱看到了这块板子，之前没玩过M0，现在来好好玩下，有板子的朋友可以一起指导交流！

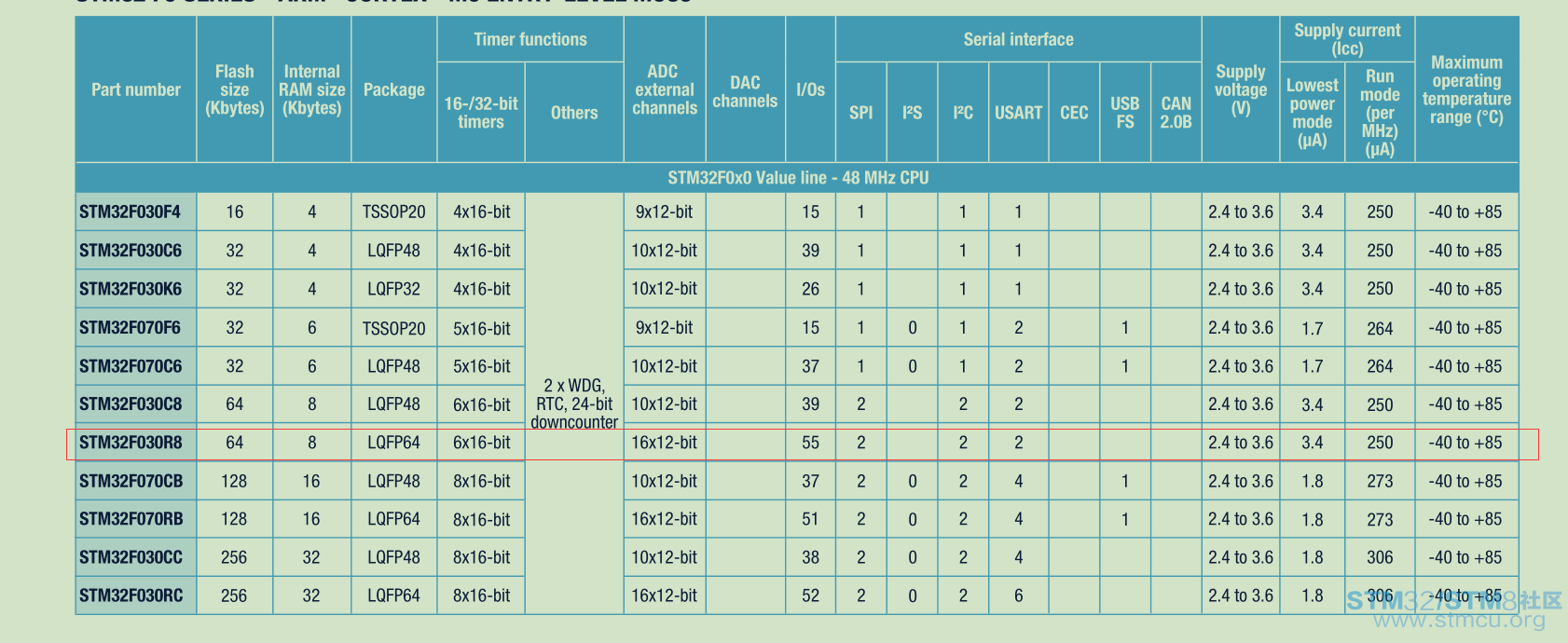

4 q4 O; j1 S; I" \首先打开ST的选型手册，看看板载的主控芯片STM32F030R8到底有多牛叉先
# B* u! Q: F7 g' ?7 Z4 U' \7 L

3 @- H) t  O! _64KFlash，8K的RAM，16*12bit的ADC，SPI、I2C、USART各2路，在JLC上查过，售价5个大洋左右，性价比还算不错，20个引脚的做到两块多....(这会不会和STM8有冲突)
6 v+ e. g/ r) X) V& }- w* j
板子的照片就不发了，和大多数的Nucleo板一样，那就直奔主题，来点灯吧！
7 u3 u& I3 S. P! u. _8 z' R9 m
2 _" G( ^$ K! z6 h$ y点灯前，养成一个好习惯-使能外设的时钟（在这点上，很多初学者可能多数都是从51过来，都是犯了这个错误）
0 I9 g! H  a6 o, N' D  u/ e/ V+ T既然有了时钟这个概念，那么这个时钟怎么来的，到底有快呢？

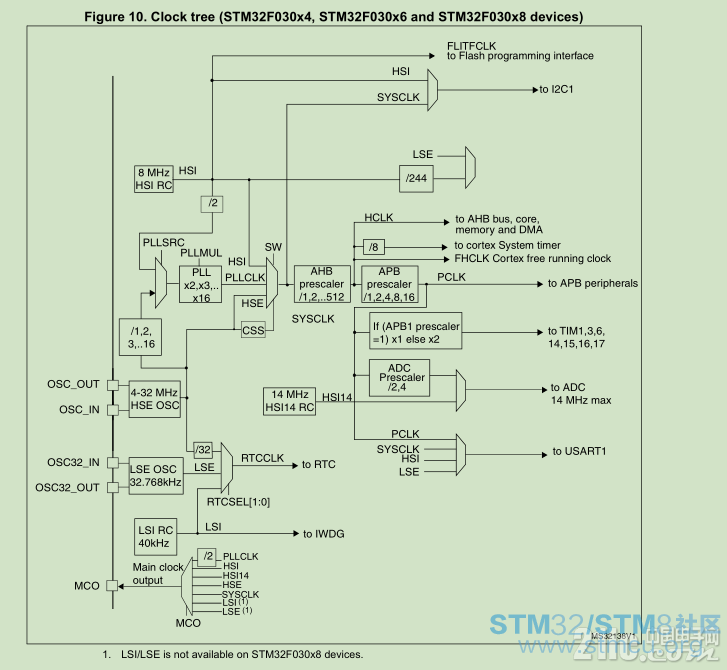

我们先看看时钟树（参考手册P90 Figure 10）
. A9 M1 B2 ~1 w2 L" C5 c/ l
通过上面的时钟树，我们一共有三种不同的时钟源
1.内部8MHz RC时钟
2.外部RC时钟（可接4-32MHz晶振）
0 K+ v9 h3 k6 B3.内部锁相环PLL时钟
$ w, ]0 n' g+ i  h5 r由于STM32F030 Nucleo64这块开发板只留了HSE接口，焊接了LSE，我也懒得找晶振焊接上去，往后的实验会用HSI/2经过PLL，12倍频到48MHz给系统时钟（已经是这颗芯片最高时钟频率了！）

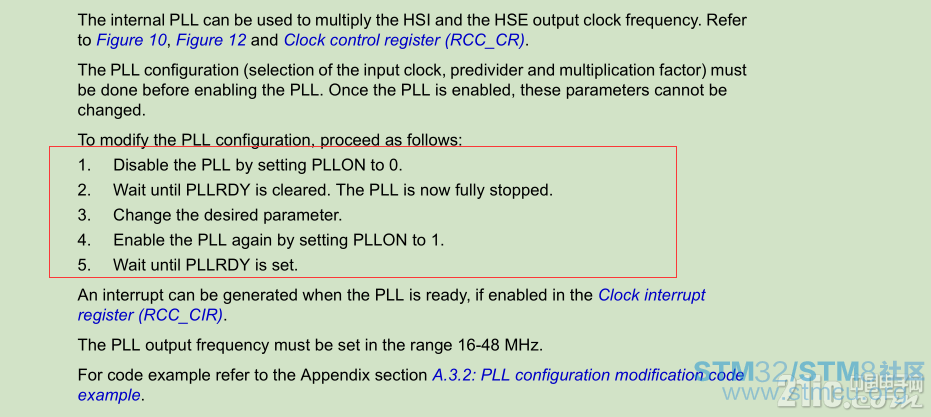

既然要用PLL，那么我们打开参考手册P94，看看PLL是如何配置的：

8 h, H, U( L* I0 ?, Y贴上代码：
) t6 A- v% h8 \

1. void SystemClock_Config(void)
   8 s+ P9 X. q- O
2. {

3.     RCC_DeInit();                                           //将外设 RCC寄存器重设为缺省值

4.
   0 q7 ~% G+ [5 a8 T- R. w; P
5.     RCC_HSICmd(ENABLE);                                     //使能HSI
   % v* Z$ _8 O# j+ V  J
6.     while(RCC_GetFlagStatus(RCC_FLAG_HSIRDY) == RESET);     //等待HSI使能成功

7.     RCC_PLLCmd(DISABLE);                                    //禁止PLL

8.     while(RCC_GetFlagStatus(RCC_FLAG_PLLRDY) == SET);       //等待PLL禁止成功

9.     RCC_HCLKConfig(RCC_SYSCLK_Div1);                        //AHB clock = SYSCLK
   % {' x. K# w- P+ y$ @2 R( o
10.     RCC_PLLConfig(RCC_PLLSource_HSI_Div2, RCC_PLLMul_12);   //PLL时钟来源HSI二分频，再12倍频，得出48MHz
    9 V  q5 |( G+ V$ y. H9 h; i
11.     RCC_PLLCmd(ENABLE);                                     //使能PLL
    " E1 _8 Z- t" a. o8 E4 |& A
12.     while(RCC_GetFlagStatus(RCC_FLAG_PLLRDY) == RESET);     //等待PLL使能成功
    5 |9 i( p& d9 |1 @' q
13.     RCC_SYSCLKConfig(RCC_SYSCLKSource_PLLCLK);              //设置PLL为系统时钟

14.     while(RCC_GetSYSCLKSource() != 0x08);
    6 c( V, j, t0 H$ e
15. }

复制代码

那么时钟的配置就完成了，回到之前所讲的使能外设时钟。
8 F* S# n- u' B7 [5 z) e. }5 U+ d; XGPIO是挂在在AHB这个时钟总线上的，对GPIO的时钟使能，我们可以通过RCC_AHBPeriphClockCmd()这个库函数来实现，代码如下：
# r1 B3 }! C; F1 T5 {" D

1. RCC_AHBPeriphClockCmd(RCC_AHBPeriph_GPIOA, ENABLE); //使能PA端口时钟

复制代码

板子上只有LD2才可以控制，是挂在PA5上，而配置GPIO的步骤如下：
2 v5 H6 w% Z' |  Q4 p  G1.选择配置的端口
2.选择控制模式
" J/ X5 G6 g" f) r: r5 q7 b3.GPIO的速率

5 X. }5 K( f  P4 S" v实现代码如下：
/ B! Y2 z  s' r6 _$ K0 U

1. /*
   ! _6 {; ?  c$ f; M
2.     LED2<----->PA5
   0 v% M; _' p( q! J( o* P# o
3. */

4. //LED IO初始化
     `7 Z6 o4 O- n
5. void LED_Init(void)

6. {
   - P; N, B/ d+ W( f8 w
7.         GPIO_InitTypeDef  GPIO_InitStructure;

8.

9.         RCC_AHBPeriphClockCmd(RCC_AHBPeriph_GPIOA, ENABLE); //使能PA端口时钟

10.

11.         GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5;           //LED0-->PA.5 端口配置

12.         GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT;
    8 _6 q6 o8 ^& R1 E6 r
13.     GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;      //推挽输出

14.         GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;   //IO口速度为50MHz
    0 j: ?6 L' Q: W, S- U( S5 B2 g3 a
15.         GPIO_Init(GPIOA, &GPIO_InitStructure);                            //根据设定参数初始化GPIOA.5
    ; h7 Y! f# j+ x. H! _& [
16.         GPIO_ResetBits(GPIOA, GPIO_Pin_5);                                    //PA.5 输出低电平

17. }

复制代码

到了这里就完成点灯这个步骤，如果让LED闪烁起来，那写一个简单的delay即可，我们这里顺带把Cortex-M0内核的嘀嗒定时器玩起来，让这个定时器完成delay功能，具体代码可参考官方例程，这里就不具体描述了
" ^: K# i6 _, G$ v& [4 j$ M! S

1 ]7 X( y3 e7 t  f) N6 I- K



6 H, Y) B# C  c( Z4 R: X; S

黑夜之狼 发表于 2017-11-22 22:08
驱动已经安装好了，不能下载代码吗？

7 t7 e3 }, V7 W0 [; B额，跟着论坛里某一位大神安装的，设备管理器里读取不了驱动。
0 ~2 g% T: ~7 M5 P0 h& X* o) b! J然后程序也下载不进去
- C- R7 s" L4 N$ B- D下载程序我就知道一种，把.bin文件拖进虚拟U盘
不会其他的方法了

czhuanqilai 发表于 2017-11-23 14:02
6 o( |/ }2 v1 e. ^额，跟着论坛里某一位大神安装的，设备管理器里读取不了驱动。
6 ~- {) {' x; ^8 q5 {然后程序也下载不进去
下载程序我就知道一 ...

你发的截图是已经读取到驱动的呀，是不是你的代码工程配置有问题？

czhuanqilai 发表于 2017-11-23 14:02
  F6 M, t8 O8 [7 Y7 G% {8 c- U额，跟着论坛里某一位大神安装的，设备管理器里读取不了驱动。
然后程序也下载不进去
下载程序我就知道一 ...

" l! d$ d, a7 b2 [' d* X  i下载我帖子上的工程，然后连接开发板，直接下载，看看

上传工程代码：
1 C2 t6 y5 i* W( A8 A STM32F030_LED.rar (1.52 MB, 下载次数: 121)

2016-11-21 10:06 上传

点击文件名下载附件
8 e2 ?  k) v# p. f

感谢黑夜之狼分享

谢谢分享

zero99 发表于 2016-11-21 13:17
4 O, [5 [5 B  A4 d0 @感谢黑夜之狼分享

9 F$ @! m9 L4 H; z* S( R感谢管理员和各位的支持，本人文笔实在一般，如果有错误的地方，还麻烦各位提出来，多多指导！

楼主，你好，我的手机号是13593144899.。积分不够，不能私信你，所以只好这样了，希望你能看到。。。

楼主，你好，我的手机号是13593144899.。积分不够，不能私信你，所以只好这样了，希望你能看到。

前几天刚拿到板， 看了网上的一些资料，ST驱动en.stsw-link009也配置了，但不知道驱动安装成功没，不知道在线调试什么东东

czhuanqilai 发表于 2017-11-22 17:43
- m4 ]  v  J) j5 u9 k9 t! f3 g: h前几天刚拿到板， 看了网上的一些资料，ST驱动en.stsw-link009也配置了，但不知道驱动安装成功没，不知道在 ...

把板子连接到电脑上，看能不能读出驱动来

黑夜之狼 发表于 2017-11-22 19:55
( C" l6 W. k) ~6 t  F把板子连接到电脑上，看能不能读出驱动来

第一次连接板子与电脑 就显示一个 设备  ST-Link Debug
安装完驱动之后什么也读不出来

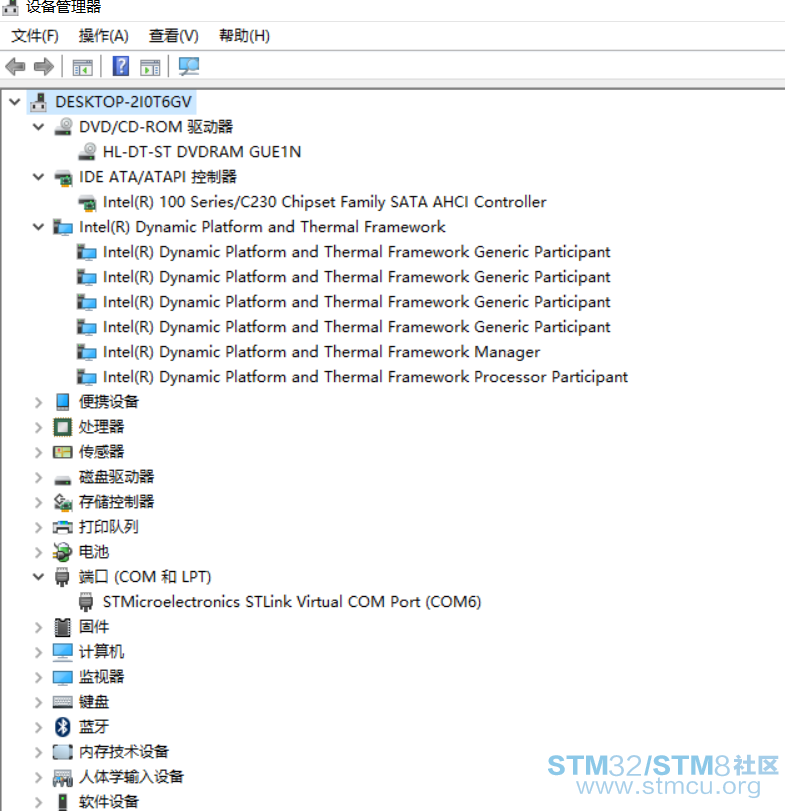

这是安装驱动后的C:\Users\asus\Desktop\新建文件夹

这是安装完驱动后的

czhuanqilai 发表于 2017-11-22 21:52
这是安装完驱动后的

驱动已经安装好了，不能下载代码吗？
