梅清暮绣 发表于 2017-3-30 22:12
9 ^( q9 u5 [: Y/ E* ?5 l. zc2应该是电源滤波电容，R1,R2上输出5v.发现我也能看懂一点点原理图

4 p1 X# t. R" u大神，膜拜

jiuwangbujiu 发表于 2017-3-31 13:04
你也在做四轴？

! k, L0 g+ s- |对的，我是从画电路开始都是自己做，所以要求自己每一个电路都要明白
$ U6 d5 X/ b- M* Z
我是拿他做毕业设计的。
* j2 Z2 S5 _- x* ?
另外，这个电路图里面有一个问题，那就是没有电源反接的保护电路。我以前做机器人的时候，虽然我自己没有把电池正负极接反过，但是我见过不少接反的同学，板子烧了好几个。。。orz

如果不添加升压电路，而是用两个3.7V锂电池串联呢？

NNXia 发表于 2017-3-31 14:22
如果不添加升压电路，而是用两个3.7V锂电池串联呢？

+ o+ A% r3 L: j没试过，你可以试试

NNXia 发表于 2017-3-31 14:16
对的，我是从画电路开始都是自己做，所以要求自己每一个电路都要明白
& s8 y8 W! u& m
# K6 B( u5 r! |& d2 Z# |$ {我是拿他做毕业设计的。

你的防反接方案是什么？

jiuwangbujiu 发表于 2017-3-31 15:06
7 N& l! n: j: i你的防反接方案是什么？

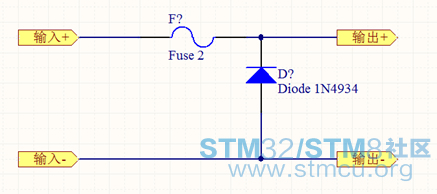

一开始想的是串接一个二极管，电源反接之后电路自动不通。但是二极管本身有压降，而且能通过的电流也太小了。然后就用了【电池正极串接自恢复保险丝+VCC和GND直接反接二极管】的方案。电池接反后二极管电路导通，同时电流变大，温度升高，电路自动断开。

. H: r* g4 k8 ^) U' G错误排除后，过一段时间，自恢复保险丝恢复连通状态，电路还能正常使用。

jiuwangbujiu 发表于 2017-3-31 15:06
你的防反接方案是什么？

! g9 Z6 f5 \- P能够想象出来我说的电路吗？快速回复好像不能发图片。。。。

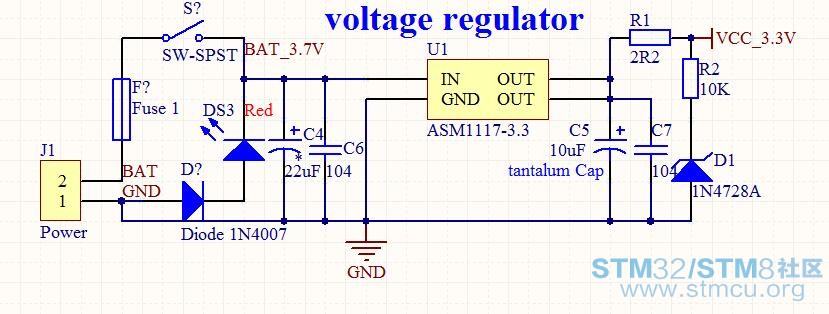

电路图在这，还有稳压电路总图

jiuwangbujiu 发表于 2017-3-31 15:05
没试过，你可以试试

恩。。。。毕竟四轴就那么大地方，电感体积又太大了，我的稳压电路比较复杂，不知道加了升压电路空间还够用不。。。

NNXia 发表于 2017-3-31 18:57
! z% `. c1 k( p一开始想的是串接一个二极管，电源反接之后电路自动不通。但是二极管本身有压降，而且能通过的电流也太小 ...

方案确实不错，但是放在小四轴上感觉有点不合适。。。毕竟小四轴上尽量精简吧
. n: B, p+ C6 L9 }

NNXia 发表于 2017-3-31 19:00
% M/ U& {2 b3 d. h8 J电路图在这，还有稳压电路总图

你这个方案其实也没有太复杂

NNXia 发表于 2017-3-31 19:03
; d2 K3 P/ S# }1 j% U( }恩。。。。毕竟四轴就那么大地方，电感体积又太大了，我的稳压电路比较复杂，不知道加了升压电路空间还够 ...

+ ^( d# X- V- \3 _稳压电路这么复杂干嘛？

mark  -.-

NNXia 发表于 2017-3-31 19:00
: k  ^5 v* Y6 Z电路图在这，还有稳压电路总图

我决定采用你这个电路了

jiuwangbujiu 发表于 2017-4-1 14:35
5 j* U2 X1 K) ^/ G$ Z方案确实不错，但是放在小四轴上感觉有点不合适。。。毕竟小四轴上尽量精简吧

...

7 Q! @0 X! x5 W% w- a2 Q我打算小四轴的背面只用来放电源电路部分。。。到时候看看吧，实在不行再减
