确实。。。。。升压模块
电机的布线宽度经过计算是没问题的,不过如果直接用电机自带的线引过来肯定更好点,只是显得有点乱。
放心啦。。当你外挂电池,云台,无线模块,传感器。。后。你就不会觉得哪里有什么不对了。
楼主啊,还是我,我准备给我的四轴也加一个升压电路了。8 H, f h. H$ G3 B
但是我刚刚查了716空心杯电机的电压,发现按要求是不能超过4V的,你的电机是直接接到升压电路的5V输出端口了?不会烧坏吗?
额。。。。刚刚突然想到了,一个很简单的解决方法:电机接到3.7V锂电池两端,和ASM1117分开。8 w, p% ~# Y1 a; S* p% {# O* r- U
这是个小四轴。。。。你要挂云台?
电机用的电压不是升压之后的,本来就是直接用电池供电
1:D?t和 DS3根本起不到反向保护作用吧,首先,3.7V经D?降压还是3V,LED可能会烧坏(高亮度LED不会坏,就会发光,起到提示电源接反的的作用),普通的LED指示灯可能会坏,开路,短路各半,没有保护的意义: X5 P7 F; z2 z2 P/ P
2:R2和D1有啥作用,没有线路引出来个人认为无用
3:R1后接电容很有必要

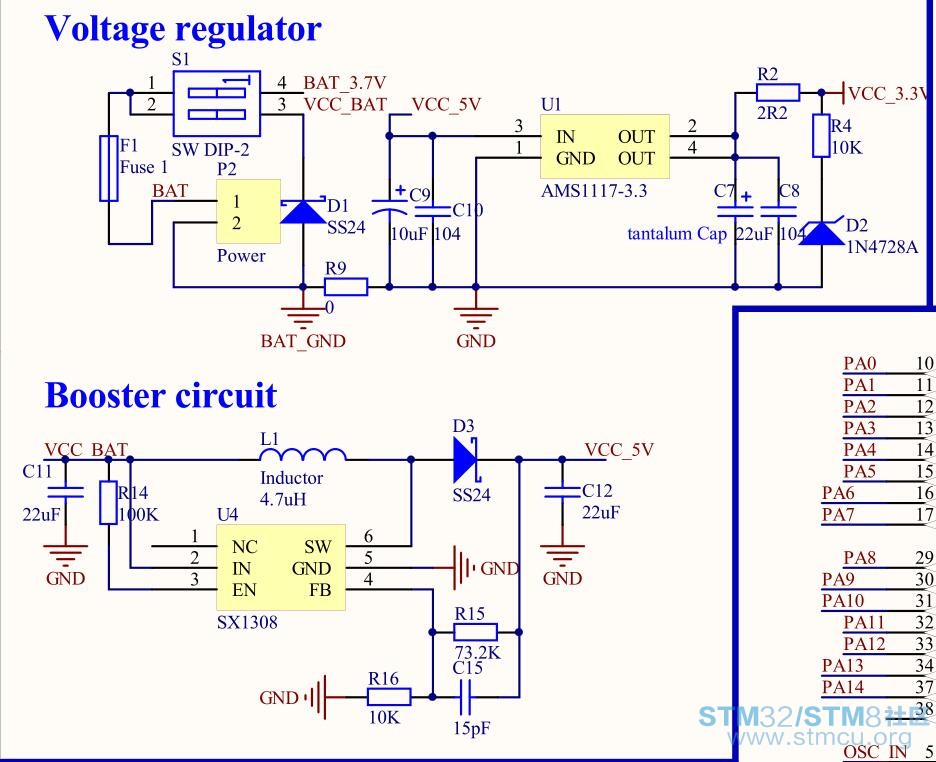

那个电路确实有问题,现在的电路是这样的:
1.我把LED去掉了,二极管换成了SS24;( o2 K* ~3 H1 W
2.D1是3.3V稳压二极管;
- w! p" C. K( r/ Y* F8 \7 ~
3.请问为什么R1之后还要接电容?
哥们能帮我看一下还有没有其他错误吗?
这个是我的帖子:" q- x! I0 W8 P
( l( K7 u( Z: I6 v1 T7 O
新人做的STM32小四轴,各位大神帮忙看一下8 ~ g5 c N7 r; R/ O$ H5 O) W( m E
https://www.stmcu.org.cn/module/ ... amp;fromuid=3142323- X" @/ A+ W* h/ R$ B9 f3 x L: d
