说明：

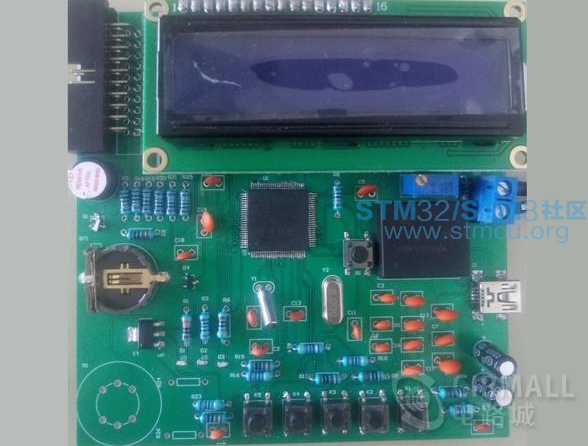

这是基于STM32的CAN总线通信节点设计。用的是STM32F103微控制器,LCD1602液晶显示，MQ-4甲烷气体传感器，CTM1050CAN收发器。但是甲烷传感器限于条件没有调试。

$ {% w! \! j; M6 h- a4 a

项目概述：

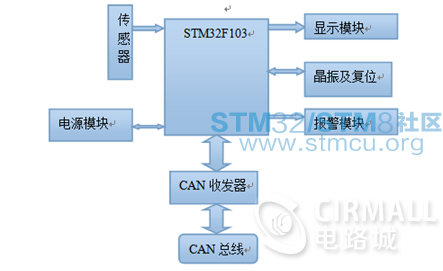

利用STM32作为主控制芯片，设计出利用CAN总线传输数据的通信节点，在查阅STM32和CAN总线等相关文献和资料基础上，确定节点的总体设计方案，主要包括电源模块、微控制器模块、气体传感器模块、LCD模块、报警模块等组成，节点的总体结构如图：

8 z0 N9 A7 v+ q. e

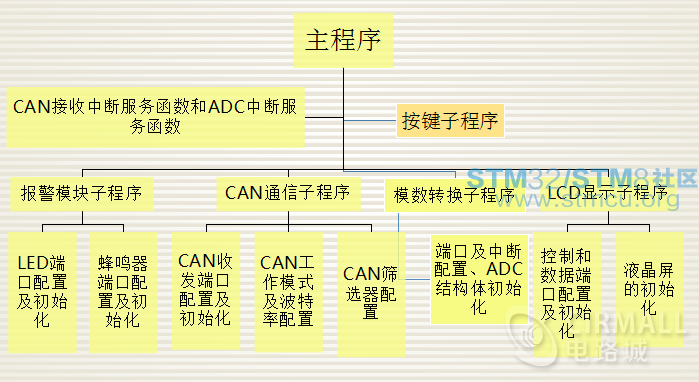

软件设计结构框图：

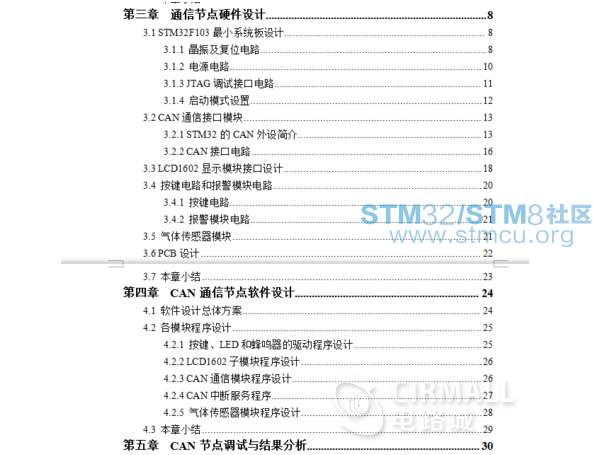

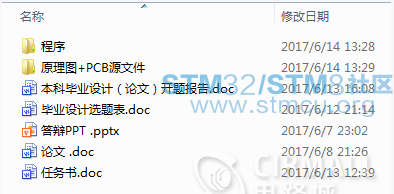

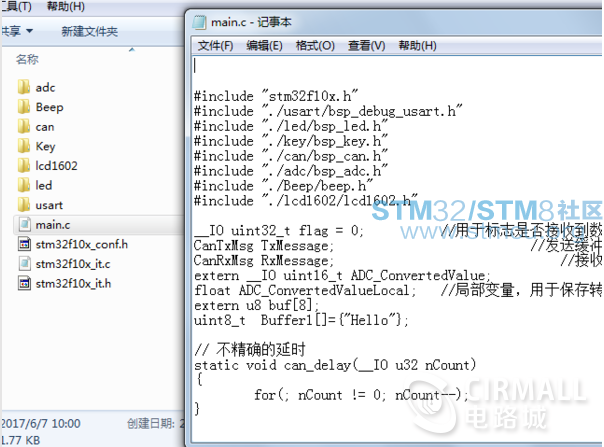

附件内容截图：

6 ]  p' s9 M- w2 B+ G

文档下载：

程序.zip (5.16 MB, 下载次数: 780)

2017-6-20 11:08 上传

点击文件名下载附件

论文 PPT等.zip (29.92 MB, 下载次数: 509)

2017-6-20 11:08 上传

点击文件名下载附件

原理图 PCB源文件.zip (776.06 KB, 下载次数: 106)

2017-6-20 11:08 上传

点击文件名下载附件

来源：电路城
