【我爱DIY】基于STM32F446的交流真有效值电压表

[复制链接]
wenyangzeng 发布时间:2017-8-6 16:35
阅读主题, 点击返回1楼
收藏 3 评论24 发布时间:2017-8-6 16:35
24个回答
wenyangzeng 回答时间:2017-9-26 12:58:12
Draway 发表于 2017-9-26 10:49

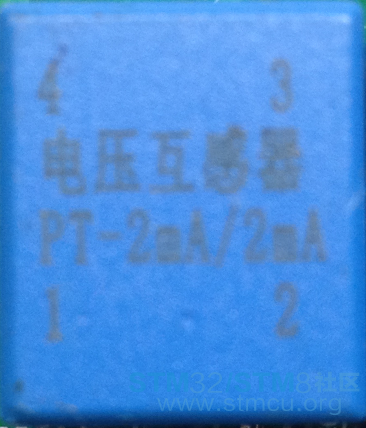

" S& ^3 R; F8 `5 A, ^+ `噢,你用的是什么型号的互感器?

1 [7 y5 H" @) P& I 无标题.png
% T  G" W, }; L( f" R) x
Draway 回答时间:2017-9-26 14:50:05
8 L/ n# |# L$ q' ^$ y+ F7 g
哦,我用的是择明的互感器,是精密整流后再积分的,或者采集峰值都可以。
wenyangzeng 回答时间:2017-9-26 21:02:56
Draway 发表于 2017-9-26 14:50( E& ]# }9 Y* {  p; d
哦,我用的是择明的互感器,是精密整流后再积分的,或者采集峰值都可以。 ...

: B6 j! j" R, }1 u9 \8 o精密整流后再积分,只能算是“有效值”,而非“真有效值”
Draway 回答时间:2017-9-27 08:15:08
wenyangzeng 发表于 2017-9-26 21:02
, y8 E' P+ [$ _* R# T5 j精密整流后再积分,只能算是“有效值”,而非“真有效值”
7 w) X; j/ }  V$ L& E' u
相当于取了绝对值,求RMS无影响。。。。。。。。还有疑问你这个互感器DATASHEET上就是写采样电阻那么大?就我所知道的,都是采样都是100R以下的
wenyangzeng 回答时间:2017-9-27 09:52:39
Draway 发表于 2017-9-27 08:15
4 Q; g# `) R3 B相当于取了绝对值,求RMS无影响。。。。。。。。还有疑问你这个互感器DATASHEET上就是写采样电阻那么大? ...
) v- V" M; x1 V& `( X2 w. M
那个电阻应该在300K-470K以上,否则互感器会磁饱和而烧毁。
Draway 回答时间:2017-9-27 11:11:40
wenyangzeng 发表于 2017-9-27 09:522 O" F3 F% u) z2 z! @& I
那个电阻应该在300K-470K以上,否则互感器会磁饱和而烧毁。
1 J% ~$ _& Z( R9 f9 C  q# v
输入级的电阻我知道,我选用300K 的,我是说输出级的、后面我查阅相关资料,你选用的互感器没有标明线性取样电阻,我选用的标明了。
wenyangzeng 回答时间:2017-9-27 13:03:25
Draway 发表于 2017-9-27 11:11
3 D9 d& J3 v. Z8 ~& b输入级的电阻我知道,我选用300K 的,我是说输出级的、后面我查阅相关资料,你选用的互感器没有标明线性 ...
, n& ]5 p" `0 g+ J' x* u) E9 T6 Y
楼上的选型能按照标明的规格选用电阻当然最好了。
Draway 回答时间:2017-10-19 08:43:25
wenyangzeng 发表于 2017-9-26 07:24
( E* o1 S! {8 Y互感器次级把初级的负电压“垫”高到VSS了。
2 V  I8 N  T) e% F, B" R
楼主,你没有用示波器实际量,采样电阻出来的是个交流正弦波,有正负。所以你直接采样ADC等于把负的忽略l了,这样采样玩玩还可以,会对单片机的ADC有影响的,实际工程项目不能这样做的。
涛哥2035 回答时间:2017-10-19 09:15:09
楼上说的对,负压对ADC采样是有影响的,对相邻通道影响也很大,所以楼主测量结果是修正后的结果,线性度估计比较差。最好接一个精密整流电路再ADC采集,不仅解决了负压问题还降低了信号阻抗
wenyangzeng 回答时间:2017-10-19 10:13:04
Draway 发表于 2017-10-19 08:43
, O& E4 {& w: }3 \4 V' s楼主,你没有用示波器实际量,采样电阻出来的是个交流正弦波,有正负。所以你直接采样ADC等于把负的忽略l ...
/ ]% Y# \! r0 I" D! P
23楼,经过电压互感器后,负电压已经转换成VSS电位了,是用示波器测量的。
